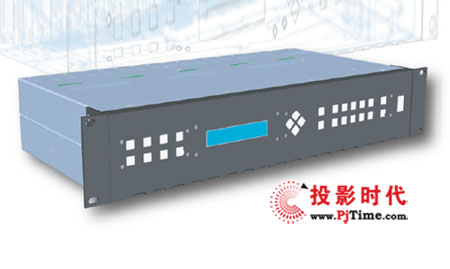

MVR系列中小型VGA矩陣

    MVR系列VGA切換器是一種高性能、結構緊湊的小型專業VGA切換矩陣。是以VGA(HD15)為輸入輸出接口的矩陣，在2RU機箱內可以實現2*2~16*16規模的切換，采用分層傳輸也就是將接入VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立干擾，滿足各種應用環境及各種信號格式的需求；“刀片”式精巧結構設計，指標出色，易于現場維護和擴展。

    關鍵特點：

• 結構緊湊，19英寸寬，2RU機箱
• 規模：VGA(HD15接口)2*2~16*16
• 刀片式設計，機箱內部各模塊采用進口接插件高指標連接，后插板式輸入輸出模塊，可靈活現場擴展和升級，并保證信號指標不受擴展升級的影響
• 高帶寬矩陣切換芯片，圖像清晰穩定
• 支持VGA格式多種分辨率的圖像視頻信號
• 控制方式采用前面板控制(高亮LCD顯示)，RS-232/RS-422控制協議，以及RS-485通訊的多機并聯，C-BUS控制總線，控制機面板采用普通操作或通過LCD顯示四維鼠標鍵控制方式設計
• 控制端口包括RS-232和RS422，DB-9接口，C-BUS接口
• 可機架安裝的2RU金屬機箱，內部模塊化設計，后插板式設計風格，可以方便的進行維護
• 該系列產品采用了高抗干擾能力的通信接口電路，具有RS-232/RS422和 RS-485通信功能，并且可以通過RS-485通訊方式多機同步控制，以及C-BUS通訊控制方式，用戶可以方便的未完成演示過程中的信號轉換。
• 帶有繼電現場切換記憶保護功能，并有多種模式存儲，調用
• 高品質、大批量生產，高兼容性和穩定性、高性價比。

結構設計

    2U機箱中最多可以插放一個切換板、8個輸入模塊、8個輸出模塊、采取自然散熱的方式，其外觀精致、小巧。輸入輸出采用后插板的方式，以便用戶根據自己的選擇，在單一機箱內方便快捷的組合和維護。還可多個(包括其他模式)機箱可通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUY分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

控制設計

    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司專用的PC控制軟件進行控制，以及捷 成 特有的C-BUS通訊控制方式，支持多個計算機、多個遙控面板和多個矩陣控制。可以處理VGA視頻格式多種分辨率的圖像信號。對于分量RGBHV 5BNC的用戶，可提供HD15轉5BNC電纜。
