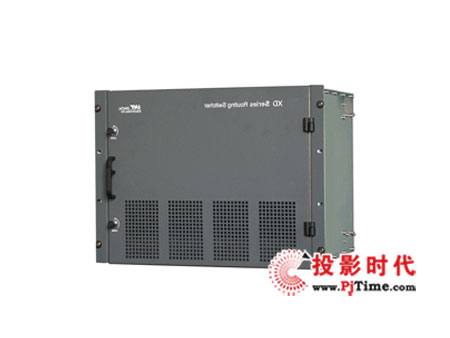

XD系列大型視音頻切陣

　　XD系列切換矩陣是一種高性能、低價位、結構緊湊的大型矩陣。它采用一體化模塊設計：前后插板式結構、冗余式電源、冗余式控制系統及多面板控制，并配有專門的控制軟件實現計算機控制。支持多種格式的信號切換，可分別或同時完成模擬視頻、模擬音頻格式的信號的切換。XD系列切換矩陣是一種用途非常廣泛的矩陣。

主要特點

• 結構緊湊： 8RU高，19英寸寬
• 整體化設計：切換模塊集輸入、切換、輸出為一體
• 規模：32×32～128×128
• 信號格式：支持VIDEO、AUDIO、AES/EBU等信號的切換
• 垂直前插板式結構，支持熱插拔，方便維修、擴容
• 機箱內置大型風扇組，獨特的風道設計確保系統的良好散熱
• 冗余式電源和控制系統，保證系統穩定可靠
• 采用功率因數校正電源模塊，降低了對電網的污染，并具有較寬的輸入電壓范圍
• 靈活、強大的控制系統支持本公司各種控制面板和軟件
• 具有控制數據的掉電自動保護、上電自動恢復功能

應用領域

    廣泛應用于電視臺，廣播電臺，有線網絡，多媒體視頻等領域。

機箱結構設計

    8RU機箱采用垂直前插板結構，具有16個切換板槽位，2塊控制模塊槽位，2塊電源模塊槽位，1塊風冷模塊槽位，各種模塊均有前插功能板和后插I/O板，用戶可根據自身所需靈活配置矩陣規模。

    模擬視、音頻模塊和數字音頻模塊可以混插在同一機箱中。

    所有板卡模塊采用接插件連接，機箱中無任何導線連接，大大降低了故障發生幾率，提高了系統安全性。

電源設計

    XD系列矩陣采用高效、帶功率因數校正功能的電源模塊，工作電壓范圍為80VAC～260VAC，適用于全球各種電壓范圍。電源系統采用N+1冗余式設計，可以采用一個以上的電源模塊在矩陣系統中同時工作，既保證了系統的功率需要也保證了系統的可靠性。

控制系統設計

    控制系統采用多通訊接口、冗余式設計。通訊接口為本公司專有的C-BUS接口，CAN總線接口，LAN接口和通用RS-232接口。遙控面板的功能基本包括了當今全球各大廠家所能提供的全部功能。LAN接口及RS-232接口可與計算機連接，使用本公司提供的控制軟件完成各種控制，亦可使用本公司提供的通訊協議進行二次開發，以使用專用軟件進行控制。

    XD系列矩陣控制系統可以完成諸如：切換、查詢、鎖定、齊切、定時切換等功能。在系統配置上可采用冗余式配置，即兩個控制模塊可以同時工作。如果發現當前執行模塊發生故障，可以自動或手動轉入備用控制模塊，確保矩陣系統的穩定性和可靠性。

輸入輸出設計

    模擬視頻切換模塊規模為32×32，集輸入、切換、輸出為一體，采用SMT表貼元件和多層PCB技術，使各路串擾抑制達60dB以上。 輸入方式為AC耦合DC恢復，可有效地隔離輸入信號的附加直流電平，并能很好地恢復信號所應有的直流成分。切換部分采用大規模集成開關，在提高規模的同時并能很好地抑制各電路之間的信號串擾，輸出電路具有“關斷”功能，使各視頻模塊在輸出端進行直接連接，實現輸出數路的擴展。

    模擬視頻輸入、輸出均采用BNC連接，阻抗為75Ω，共有兩種視頻切換模塊可供選擇，一種帶寬為60MHz，適用于各種復合/分量視頻信號；另一種帶寬為225MHz，特別適用于VGA、XGA多媒體視頻切換。

    模擬音頻切換模塊規模為32×32，集輸入、切換、輸出為一體， 采用SMT表貼元件和多層PCB技術，輸入為平衡高阻，輸出為平衡低阻、電壓匹配方式，各項指標均可達廣播專業級指標。

    模擬音頻的輸入輸出連接方式為三端壓線方式，對于非平衡輸入、輸出的音頻信號同樣適用
