FLEX-VGA系列矩陣VGA矩陣

    FLEX系列VGA視頻切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣，是以HD15為輸入輸出接口形式矩陣。在1RU機箱內可實現2*2~8*8的切換規模。采用分層傳輸即可將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾，滿足各種結構設計。

    結構設計

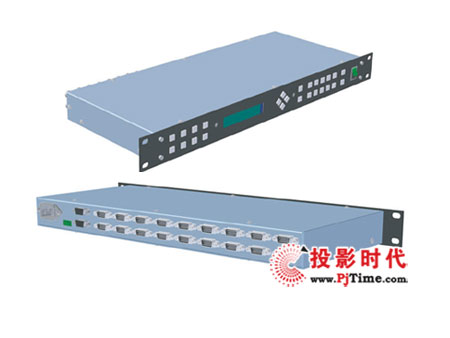

    1U機箱中有一塊切換規模最大為8*8，集輸入、輸出、切換為一體的整機模塊，采取自然散熱的方式，其外觀精致、小巧。還可多個(包括其他模式)機箱可通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUY分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

    控制設計

    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司專用的PC控制軟件進行控制，REF外接參考同步輸入信號，采用BNC接口，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量。可以外理VGA視頻格式多種分辨率的圖像信號。對于分量RGBHV 5BNC的用戶，可提供HD15轉5BNC電纜。
