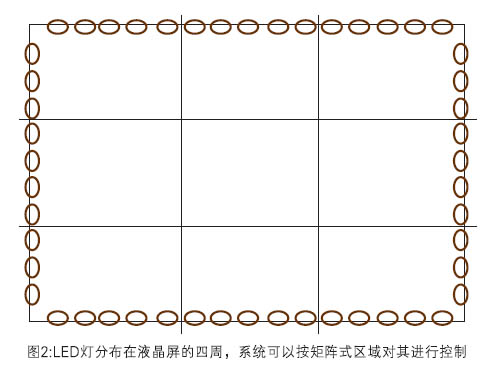

2009年，液晶電視市場掀起LED背光潮，即液晶電視的背光采用LED。LED體積小巧，屬于點光源，它為實現真正的區域調光技術提供了可能。以主流的側背光為例，其LED燈分布在液晶屏的四周，而系統對LED燈的控制可以按矩陣式區域控制，如圖2所示。

    2D區域調光的優點

    2DDimming能對LCD背光源作不同區域、不同程度明暗變化的調節，可大幅降低耗電量，提高顯示畫面對比度，增加灰階數，減少殘影，提升LCD顯示器畫質，是最佳的區域調光技術。

    為何2DDimming區域控制可大幅降低LCD顯示器耗電量？這是因為不論平面光源、直線光源CCFL還是EEFL，其背光源一般都處在全亮狀態，而當顯示暗態畫面時則通過降低液晶穿透率來實現，故它們對于降低耗電量沒有幫助。與之相對，2DDimming在顯示暗態畫面時，LED亮度隨之降低，故可減少整體背光源的耗電量。日本電氣通信大學針對不同型態背光源測量同一顯示畫面耗電量，測量結果顯示：倘若0DDimming平均耗電量為100%，2DDimming型態背光源平均耗電量僅43%。

    2DDimming區域控制除了可降低耗電量，也可改善LCD顯示器畫質表現。因為2DDimming可以對區域亮度獨立控制，而傳統平面背光源只能整片點亮，故2DDimming可大幅提高畫面的動態對比度。

    LED光源快速點滅特性對于LCD顯示器運動拖尾也大有改善。傳統CCFL背光源因持續點亮緣故，以移動中的人眼球看去會有晃動、拖影感覺；當LED背光源模擬CRT顯示器脈沖式發光，即背光源也采用間歇性點滅方式，LED背光在極短時間關斷時可遮住快速移動物體所產生的拖影畫面，故所呈現畫質較為清楚。

    2D區域調光面臨的難題及機遇

    上面提到的2DDimming技術需要CPU同時去分析一個圖像多個區域的亮度，然后根據計算結果分別控制各區域亮度，實質是通過控制LED驅動來調節各區域LED燈的亮暗。軟件對圖像分析的算法對CPU性能是一個考驗，LED驅動時序控制在設計上也是難題，倘若時序控制不當，容易造成LED燈燒壞。

    目前液晶電視主芯片較少具有2Dlocaldimming功能，這樣整機在設計2Dlocaldimming時需要外加DSP，且分區越多LED驅動使用越多，算法和時序控制越復雜，這大大增加了整機的成本，所以當前市場上的液晶電視使用2Dlocaldimming功能還比較少。

    隨著技術的發展，逐漸有一些60Hz轉120Hz的FRC芯片將2Dlocaldimming算法集成進來，并提供相應接口，且一般為SPI接口，因此對于120HzLED背光液晶電視而言，實現2Dlocaldimming功能只需增加LED驅動器成本，從而使得功能模塊成本大大降低，這對該技術在120Hz液晶電視上的普及帶來了機遇。然而120Hz屏比60Hz屏貴很多，基于成本原因，目前市場上占主流的液晶電視還是60Hz液晶電視，而60Hz屏又不需要用到FRC芯片，因此2Dlocaldimming功能規�；�還比較困難。

    所幸的是，3D電視在2011年快速普及，而快門式3D電視必須采用120Hz屏，因此2Dlocaldimming功能搭借快門式3D電視的東風將有望得到快速成長。
