節能及畫質提升技術一直是彩電行業不斷追求創新的領域，隨著液晶電視的普及，區域調光技術成為集節能與畫質提升于一身的最佳技術之一。

    傳統CRT電視因是平面光源，其發光要么整片點亮，要么整片變暗，無法實現按畫面分區域調光。液晶電視顯示部分主要包括背光源和液晶顯示單元，其中背光源主要采用直線光源CCFL和點光源LED，這就為實現區域調光提供了可能。而液晶電視的背光是整機耗能最大的部分，所以通過各種方式調節背光亮度實現節能且提升畫質的技術一直是業界不斷攻克的難題。

    液晶電視推出初期，其背光亮度是固定或用戶通過菜單手動調節的，這與CRT的平面光源類似，要么整片變亮，要么整片變暗。而CCFL是直線光源，所以分區調節在技術上是可行的，隨著液晶電視逐漸占據市場主流，背光源亮度區域調節技術也得到迅速發展，經0次元（0D）Dimming、1次元（1D）Dimming發展到當前的2次元（2D）Dimming。

    背光區域調節技術

    液晶電視背光區域調節技術即Localdimming技術，是指液晶電視系統將圖像信號分成若干區域，并根據各區域圖像亮度進行分析計算，然后自動控制各區域背光源的亮暗。

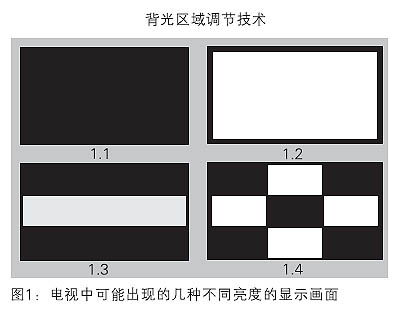

    0DDimming：指液晶電視系統對整個電視畫面統一調節亮度，無論是CCFL背光源還是LED背光源，所有的CCFL燈管或LED在同一場畫面下亮度一樣，由系統統一控制，當下一場畫面亮度變暗或變亮時，系統再自動將背光統一調暗或調亮。一般算法是用軟件計算整個畫面的平均亮度，根據平均亮度的大小去調節背光亮暗。例如當全黑畫面（如圖1.1）時CPU自動將背光亮度調至最暗，而當全白畫面（如圖1.2）時CPU自動將背光亮度調至最亮。0DDimming的缺點是統一調節不夠準確，如當同一畫面中出現純白和純黑的畫面時（如圖1.3上下黑中間白畫面），系統CPU計算平均亮度后將背光亮度調至中間偏小處，這將導致純白的地方不夠亮，而純黑的地方則不夠黑。因此嚴格來說，0DDimming不算區域調光。

    1DDimming：英文也叫linedimming，顧名思義就是按線調節。對CCFL背光源而言，它將按每個燈管調節，或將總燈管數按相鄰燈管分成若干組按組調節；對于直下式LED而言，則是按每行LED調節，或將相鄰行LED分組按組分別調節。如圖1.3畫面，CPU會按區域計算各區域平均亮度，可以將上、下部分的燈管或LED調暗或關斷，而將中間的燈管或LED調至最亮。1DDimming比0DDimming在技術上有了很大提升，以此來調節背光亮度可以很大程度地降低液晶電視能耗，提升畫面對比度。然而當其遇到如圖1.4這種在同一行中有黑白交錯的畫面時，又會出現同一行畫面亮度調節不準確的情況。

    2DDimming：即Localdimming，是指將整個畫面按矩陣式分成若干個區域，CPU根據每個區域分布計算平均亮度，對各區域的亮度獨立控制，這樣就可以完美解決如圖1.4畫面在1DDimming下出現的問題。

    但是，早期液晶電視主要采用CCFL背光，屬于直線光源發光方式。以32英寸TV用LCD面板為例，大部分需使用12根CCFL燈管，若真的要做到LocalDimming，最多也只能劃分為12個區塊，且CCFL光源最大問題是點滅速度不夠快，若強力驅動其開關的速度，則會減損燈管壽命，因此CCLF背光源無法做到矩陣式按區域調節亮度。
