散熱設計

    在松下PT-AE3000C家庭影院投影機的散熱設計上，松下采用了“三進兩出”的設計“后部兩進風口、前部兩出風口，底部一個輔助進風口。

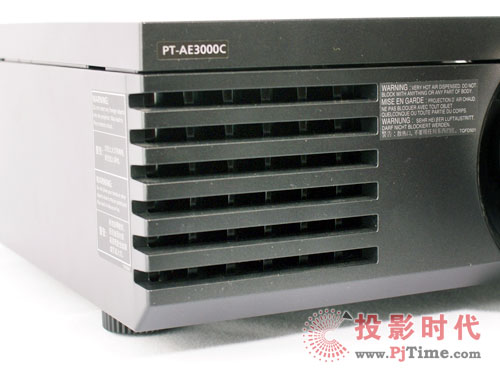

松下PT-AE3000C投影機散熱設計——前側主出風口

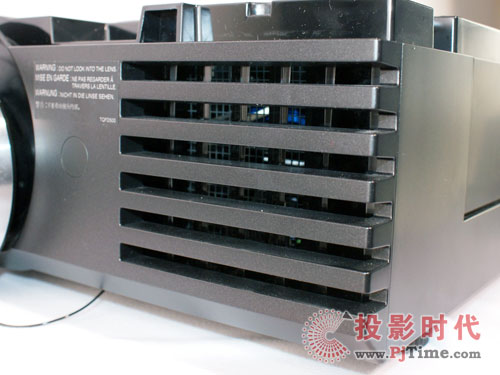

前側輔助出風口

后側輔助進風口

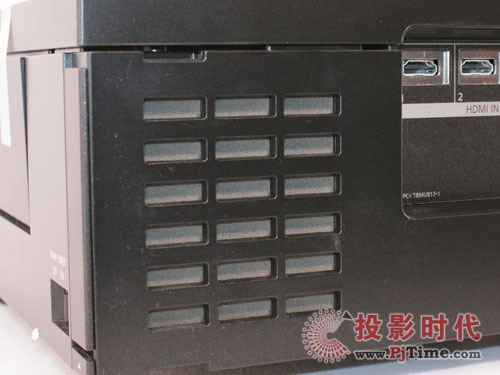

主進風口擁有防塵濾網

    松下PT-AE3000C家庭影院投影機的四個機身主要風口，形成了兩個基本的風道。其中，一個是輔助風道，位于機身的左側，控制按鍵和電源開關一側。這個風道只有前段的出風口，沒有顯著的進風口，在風道內側安裝有一個排風風扇（如下圖）。風道主要作用是打破主風道形成左側死角，保證光學引擎的各部位，尤其是左側的涼爽。

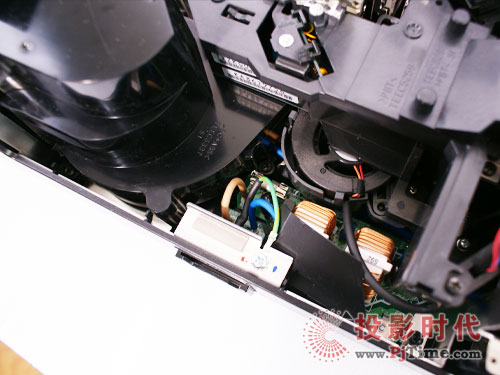

輔助風道排風扇

     PT-AE3000C另一個風道是主要散熱風道。風由左后側進風口（有防塵濾網）的鼓風機鼓進，經過光學引擎，到達燈泡位置。有燈泡前側的排風扇強力排除機身右前側出風口。在燈泡后側和下側，還有專門為燈泡散熱預留的輔助進風孔。主風道的特點是擁有進出雙動力、形成一出幾進的風路體系，覆蓋光學引擎和燈泡主要熱點。

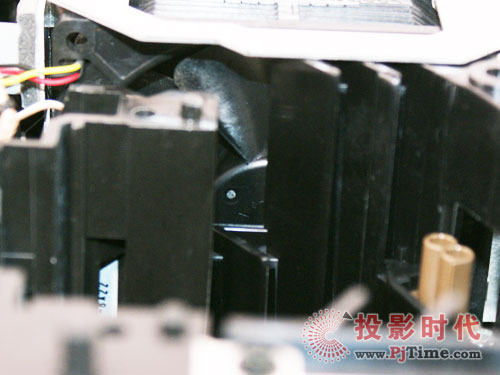

主風道鼓風機

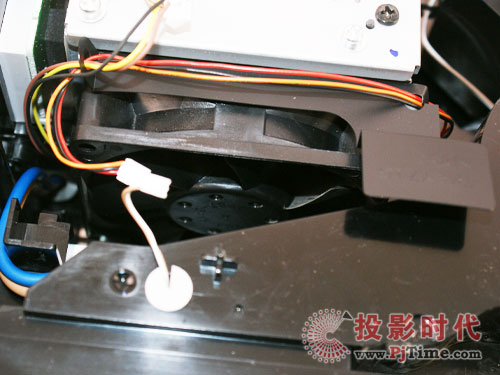

燈泡一側的排風扇
