主機板背面

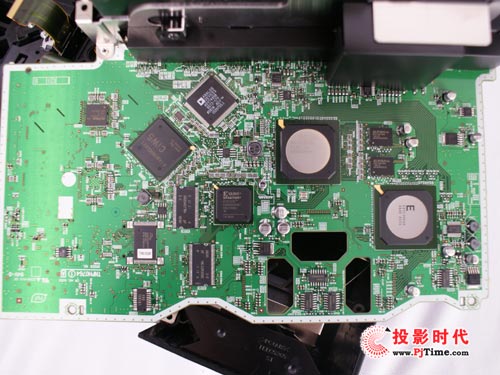

松下PT-AE3000C投影機主機板背面

　　同樣的，對應3LCD的面板預留位置，我們可以清晰的了解這款電板正反兩面的對應位置，而在預留3個空隙對面就是投影機背部的接口面板位置，相對而言，電板的反面就充實多了。

松下PT-AE3000C投影機主機板背面

松下PT-AE3000C投影機主機板背面

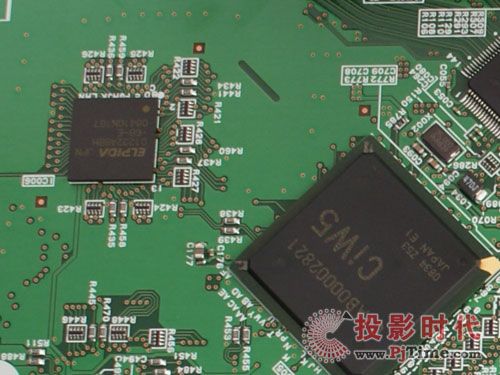

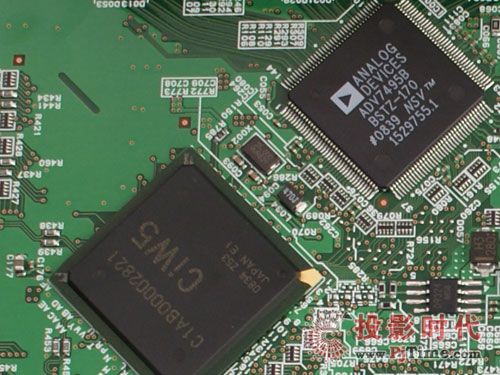

　　這個CiW5是一款信號處理芯片，搭配最新的光學系統后，將有助于進一步提升畫面的細節表現力，也只有這樣“全高清”才名副其實，因為對于發燒友而言，靚麗的畫面雖然重要，但細節才是王道！

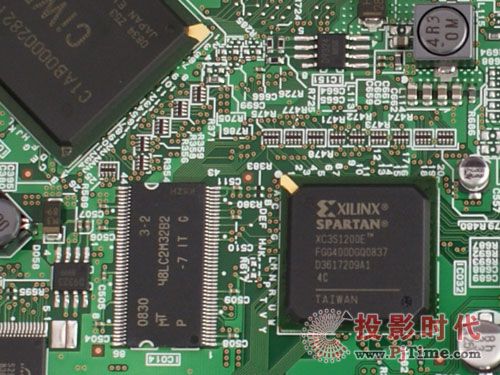

可編程邏輯器件由XILINX生產

　　正是由于電板上可編程芯片的存在，松下PT-AE3000C才可以完成鏡頭的記憶功能以及對不同色彩和畫面風格的設置，而這項技術相比同類別的產品，這款投影機的表現非常出色。

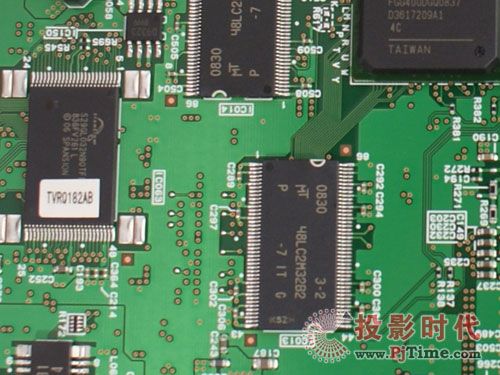

內存顆粒？

松下PT-AE3000C投影機主機板背面

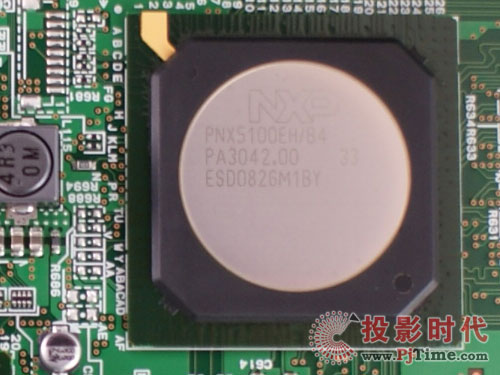

　　恩智浦的PNX5100視頻后處理器結合三格畫面高畫質影像抖動消除（Movie Judder Cancellation）、動態銳利度（motion sharpness）與逼真的色彩管理，能夠成功消除高速移動鏡頭中的可見光暈和拖影，讓消費者在欣賞體育節目和動作電影時能夠享受更佳的觀賞體驗。

　　恩智浦半導體ＮＸＰ是由飛利浦創建的獨立半導體公司，他們的主打技術之一就是通過消除影像抖動和光暈并提供優異的動態補償。自動圖像控制（Automatic Picture Control，簡稱APC）功能能夠動態地調整處理參數，以在每一格畫面輸出中得到最佳化的改善。

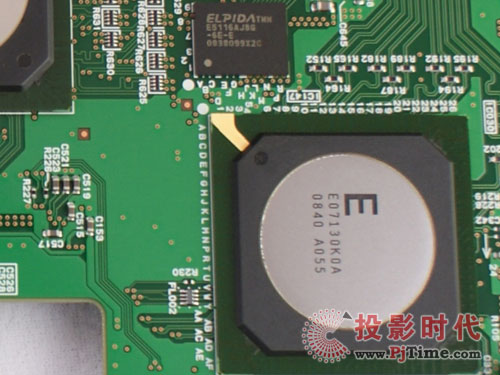

松下PT-AE3000C投影機主機處理芯片

　　上面標E的芯片就是這塊面板的核心處理器，3塊芯片的工作都需要由它來控制和調度。正是由于上面幾款芯片的作用，松下PT-AE3000C才能夠擁有更清晰更快速的畫面效果，尤其是對于幀的計算和控制，沒有好的芯片產品是難以完成的。
