案例介紹

    用戶： 嵊州市電視臺

    解決問題： 實現總控機房與各個演播室之間所有信號的互聯互通、且做到互為主備

    面臨挑戰： 布線距離長、成本控制難、信號無法互聯互通、每個直播間需建立主備系統

    應用方案： 千視NDI總控系統解決方案

    方案優勢： 方案功能最全面、設備均采用輕量化設計、部署簡單、維護升級方便、性價比高

    應用產品： 千視NDI編解碼器、千視CUBE X1矩陣系統、千視Multiview Pro多畫面監看系統

    在制播IP化趨勢影響下，廣播電視等傳統媒體愈加注重演播室IP化的改造，以提升不同網絡系統之間的連接性，保障多個網絡與廣播電視臺網絡系統的有效對接，優化節目制作流程，為節目數據信息傳播提供助力，使得不同業務部門之間的節目文件交換模式產生一定變化，提升電視臺資源整合效率，推動演播室價值的充分發揮。

    傳統演播室IP化改造困難

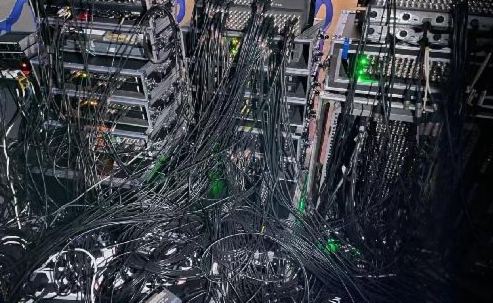

    在演播室的IP化改造過程當中，最大的問題就是如何將過去以SDI為主的基帶連接方式，改造成以網絡為主的IP連接方式。 以往演播室的節目制作過程中，大部分攝像機與制作中心使用SDI線纜連接，一根電纜只能承載1路SDI信號，這樣的情況下就需要大量SDI線纜。線纜長期捆綁在一起，一旦發生故障，無法更換，只能新增電纜，不易維護，并且擴充成本高昂。而且SDI信號傳輸距離不超過100米 ，部分現有線路無法傳輸高清節目信號，在傳輸高清視頻過程中易變形產生誤碼，導致圖像失真。 SDI高清產品及其傳輸線纜和后端矩陣產品價格相對較高，導致系統方案選擇性少、整體造價成本難以控制。

    千視全NDI總控系統的優勢

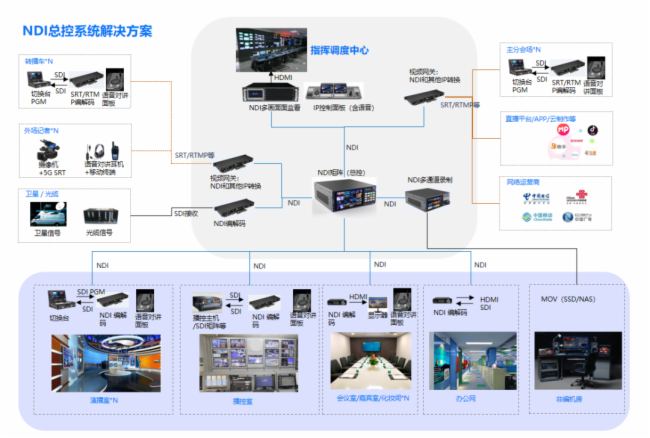

千視NDI總控系統改造方案連接示意圖

    千視電子在視頻IP化領域，擁有全球領先的技術與方案和最全面的產品生態布局。

    千視NDI總控系統改造方案，可幫助用戶大大降低系統成本、減少復雜布線、降低現場施工難度，它通過一根10G光纖即可實現50路高清與20路4K信號傳輸。而基于NDI特性，每路NDI流可包含更多內容如：Tally/PTZ/時碼/Alpha/KVM/其他元數據，可以幫助我們實現更多功能的集成。 當用戶需要完成高清到4K畫質升級時，通過千視設備即可完成遠程操作。同時所有設備都采用輕量化設計，安裝部署方式非常靈活，便于后期持續升級。

    千視全NDI總控系統改造方案，作為廣電行業內IP化制作的重要解決方案之一，已被大量應用于各類演播室IP化改造案例之中。主要案例有：央視魯谷辦公區豎屏演播室（4K NDI +NDI矩陣）、河南衛視制作中心演播室（ 4K NDI + NDI多畫面+語音對講）、廣東衛視真人秀拍攝（NDI多畫面+NDI錄制+語音對講）、優酷全NDI轉播車（全NDI方案）、云南衛視信號總控中心（全NDI方案）、成都電視臺（4K NDI+NDI矩陣） 等……

    嵊州電視臺NDI總控系統改造方案

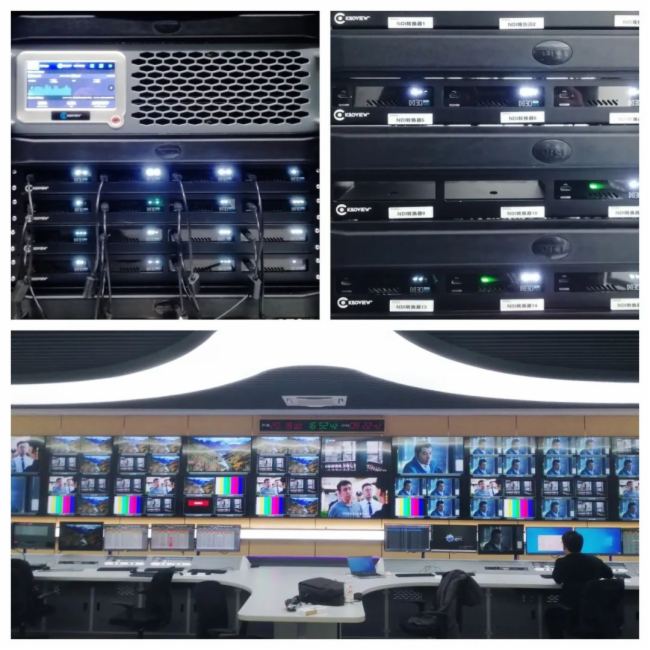

總控機房的NDI矩陣系統

    可對所有信號進行分發管理

    本次嵊州電視臺NDI總控系統改造方案，需要解決的最核心問題是，如何在成本可控的基礎上，實現其4個“專題演播”信號和1個“新聞演播室”信號與總控機房的信號互聯互通 ，減輕總控機房的信號調度壓力，且能有一整套行之有效的主備方案。

    千視的NDI總控系統解決方案則完美的解決了這一系列問題。它通過布置數臺機架式安裝的千視N30編解碼器，將4個專題演播間信號和1個新聞演播室信號與總控機房的信號打通，將多個機位的12G-SDI信號編碼成NDI流；再通過有線網絡傳輸到位于總控機房的NDI矩陣設備當中，只需10G光纖，即可傳輸50路高清或20路4K信號，主機房的導播可通過NDI多畫面監看系統，監看每一路視頻信號（單個窗口可監看20路NDI流），并將需要的信號通過矩陣分配到相應的各個直播間， 完美地滿足了臺里各個演播室與總控機房的信號互聯互通的需求，且每一路直播間與總控室之間都可互為主備。

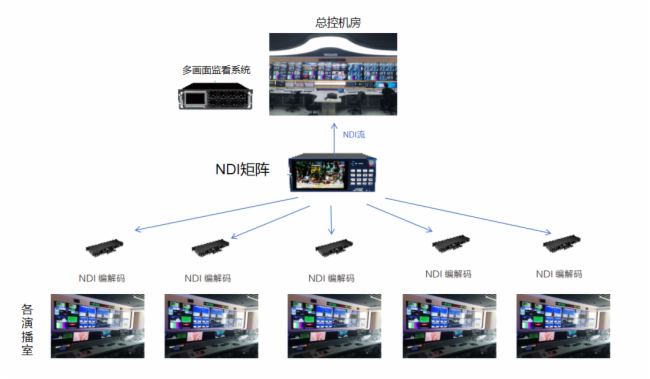

總控機房可與各演播間信號互聯互通

    傳統的演播室信號只能實現單個演播室的主備，千視的全NDI總控系統方案，實現了演播室之間的互聯互通，讓演播室與演播室之間實現互為主備，且能有效降低總控機房的信號調度壓力，IP信號的調用比傳統信號的調用更方便。

    另外，千視的Multiview Pro多畫面系統，還可以做將橫屏信號旋轉90度作為豎屏信號監看，同時也能做到橫屏信號與豎屏信號混合監看，以及實現總控機房的豎屏信號監看的業務。

    相較于之前繁復的SDI線纜連接，本次整體改造方案具備更低成本、更易部署、更加靈活等特點。千視團隊切實解決了電視臺各演播室信號的互聯互通問題，受到嵊州電視臺各級領導的高度肯定。

    千視產品與方案一直應用于世界各地的視頻傳輸業務之中，千視感謝大家一直以來的信賴，并將始終堅持以優秀的產品質量與更多的視頻解決方案，助力我們的客戶在AV over IP領域建立優勢。
