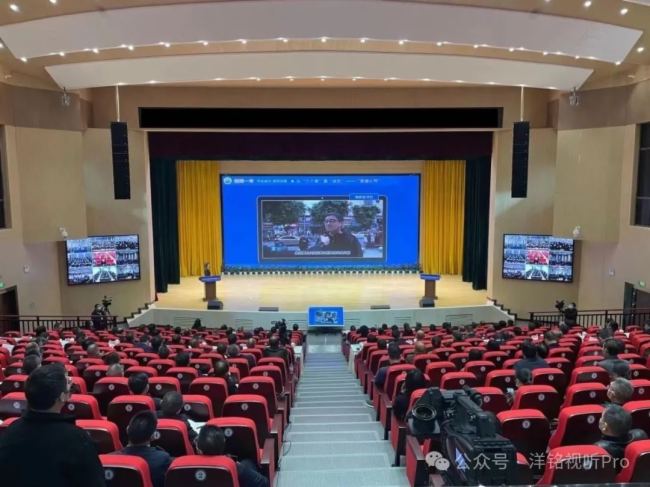

在很多會議廳報告廳的集成項目中，我們往往根據不同的會場面積、已有設備環境以及用戶的具體使用需求等多方面要素來綜合設計一套專業視頻系統解決方案。

然而，市面上用于系統集成的產品豐富多樣，具體該如何來挑選呢？

    那么今天小編就以設計一個會議報告廳為例，列舉一些在項目中容易遇到的典型問題，以及相對應的解決辦法。希望在閱讀完這次的文章后，能夠?yàn)槟鷰�來幫助�?/P>

    Q1

    傳統的項目集成用到的線纜非常多，現在有沒有既能夠施工簡單、成本低又安全穩定的方式？

    A1

    當然有!在如今數字化、網絡化時代，視頻的傳輸與控制方式也有了更多技術性的選擇。我們可以根據實際場地大小來挑選更具性價比的方案，具體來說就是常見的前端信號采集到后端設備控制間的距離。

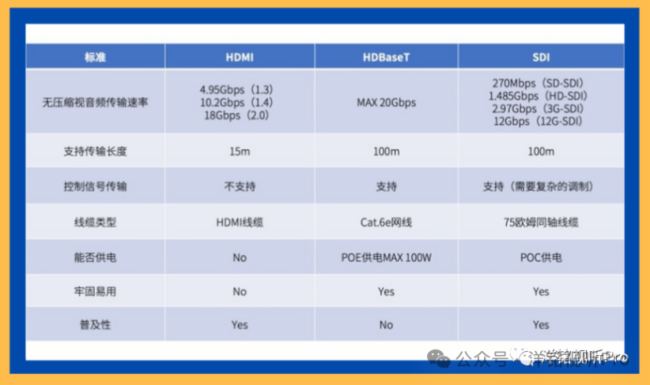

    常見的視頻傳輸方式可以分為傳統視頻線纜與網絡傳輸這兩大類。若場地不大，比如在20M距離內，可以直接使用視頻線纜進行無損傳輸;當場地較大時，視頻線纜長距離傳輸既有損耗價格與長度成正比增長，后期維護的費用也無法估量。此時，通過網線進行傳輸?shù)姆绞骄蜆O具性價比。

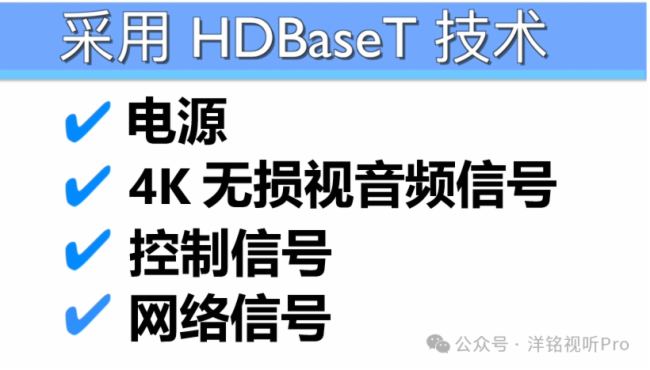

    當下較為流行的方式有HDBaseT 、NDI和IP。HDBaseT是全功能的傳輸技術，一條CAT-6網線就能將高清晰視頻信號、音頻信號、控制信號、供電集成在一起，進行超遠距離傳輸，快速地完成前期布線工作，使得系統規劃變得相當容易。NDI則可以基于報告廳已有的網絡環境，實現網絡傳輸與控制甚至分布式控制 的布局。

Q2

    已知報告廳的面積長寬，那么安裝在報告廳不同位置的攝像機應該如何選擇其規格呢？

    A2

    首先需要確認的是攝像機的光學變焦距離，也就是常說的鏡頭倍率。這里小編提供一個簡易的判斷標準，在攝像機距拍攝人物30米時，以下幾種常見倍率的鏡頭分別能獲得何種構圖畫面：

    12倍

多人全身景別

    20倍

2人半身景別

    30倍

單人特寫鏡頭

    通過這樣的構圖對比，就可以根據實際機位的畫面需求選擇合適的鏡頭倍率了。接著便是要根據視頻傳輸介質以及是否需要遠程控制與供電等選擇具體型號了。

    Q3

    如果我已經采購的攝像機并不支持HDBaseT協議該怎么辦？

    A3

    可以采用HDBaseT編碼器與解碼器一同配合使用的方案。洋銘具有HDBaseT技術的編碼器有HBT-5和HBT-15;解碼器有HBT-6, HBT-11,HBT-12,HBT-16 ,HBT-30, HBT-50。可根據距離的遠近和需要的路數進行選擇配用。

    這些編解碼器可以將非HDBaseT設備融入改造成HDBaseT系統解決方案。比如通過一對一編解碼器可以解決信號傳輸延長的困擾;多路解碼器可以實現同時遠程控制擴散于多點的前端攝像機，并將信號接入到傳統切換臺;如果有用戶希望升級舊系統保留部分原有的老設備，那么HDBaseT編解碼器能夠幫助用戶保留傳統的前端攝像機或是導播控制中心的設備，以降低系統改造成本。若使用4K HDBaseT編解碼器，即便4K 50/60P視頻信號也能傳輸距離達100M，足以滿足日益擴大的會議系統規模。

Q4

    存在高清與4K輸入設備混用時，該如何進行設備集成？

    A4

    視頻系統時值高清向4K逐步升級的年代，很多用戶環境中會同時存在高清與4K的前后端設備。這就對切換臺或是矩陣對各個格式的兼容性提出了很高的要求。

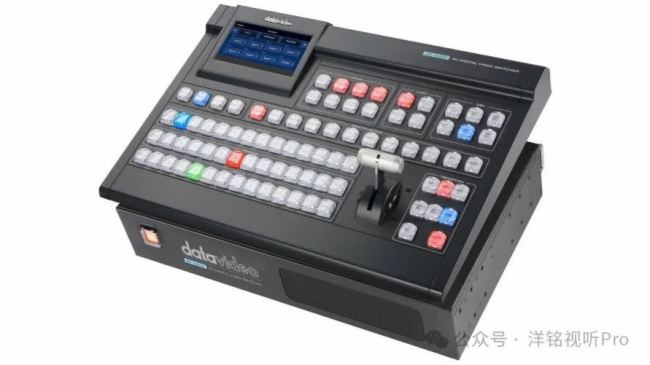

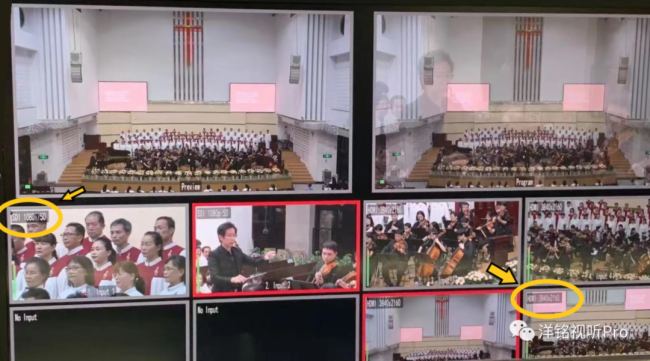

    洋銘最新推出的SE-4000 4K 12路8通道切換臺，就具備了可以做4K(2160p/60/50/30/25)和高清(1080p和1080i，60/50/30/25)信號混切的特點，讓您可以省去這方面的顧慮。您可以在一個屏幕上同時顯示不同分辨率的信號，進而更加靈活地使用各種信號源 。無論前端是4K 攝像機或是高清攝像機，還是其他多媒體信號源，都可以毫無顧慮地接入到SE-4000進行信號導切處理。

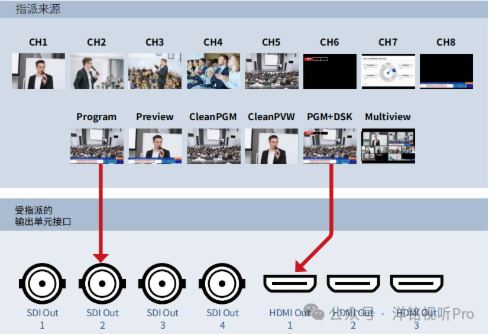

    同時，SE-4000還具有多達7個輸出接口，可以單獨為每個接口設定輸出畫面的內容，包括：單臺攝像機信號源、導切后的主畫面、多分割信號源預覽輸出、疊加大會主題字幕的視頻畫面、疊加會標的視頻畫面等等。使用AUX 來分配輸出信號，可以直接控制大屏、側屏和直播分別播放不同內容，一臺SE-4000就能融合信號指派、信號導切、矩陣、疊加字幕等功能，降低視聽系統的集成難度，提高工作效率。

Q5

    終端用戶沒有足夠的攝像人員該怎么辦？

    A5

    常見的解決辦法是使用可遠程控制的攝像機，或是直接采用帶有智能追蹤功能的攝像機。

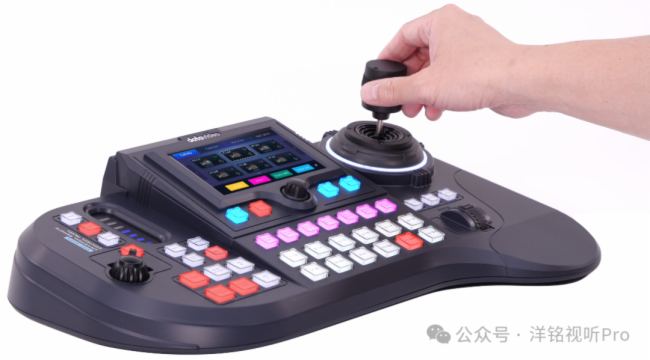

    Datavideo全系列云臺攝像機均支持遠程控制，可實時通過多功能遠程控制器RMC-300A進行推拉搖移等控制。通過RMC-300A可以對每臺攝像機設置多個預置拍攝位，實際拍攝過程中無需重新選擇鏡頭，只需按鍵一點即可快速進行鏡頭切換。

    最新推出的PTC-285以及PTC-305系列智能追蹤云臺攝像機具備了人性化的智能追蹤功能，可以智能鎖定拍攝主講嘉賓或主持人，解放攝像人員雙手的同時，還能保證專業的拍攝效果。

Q6

    預算一砍再砍，經費不足的情況下如何實現多機位節目制作？

    A6

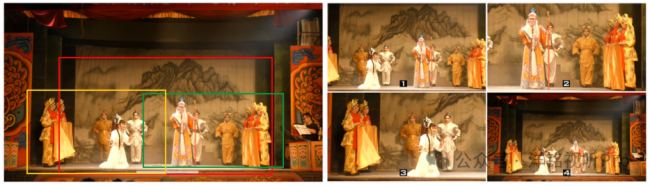

    可以采用KMU-200一指播配合一臺長焦鏡頭4K攝像機，運用KMU-200的畫面截取功能，在4K攝像機拍攝到的報告廳畫面大全景上進行多次截取，以同時獲得多個高清舞臺細節畫面，經過切換之后也能獲得多機位的節目效果。

結語

    當然，集成方案設計以及設備選用邏輯并不是簡單的三言兩語就能闡述的通的，每個設備往往需要結合多方面的因素進行考量。如果您有更多關于方案設計的需求，歡迎聯系我們。
