位于波士頓以北 20 英里的恩迪科特 (Endicott) 學院，是一所占地 235 英畝的海濱私立高校。這所備受歡迎的四年制院校設有多種學科并可授予博士學位。雖然 Extron AV 解決方案已是學校的標配，但本案例我們將重點介紹集成了 NAV Pro AVoIP 系統的全新主動學習空間。

    項目挑戰

    正當校方努力為所有主動學習教室尋找最優技術支持時，AV 團隊提議將研討型教室 (Team-building) 作為驗證系統設計概念的試點。雖然現場已部署足夠的 AV 切換系統，但學校希望借助全新設計進一步簡化室內通信，并建立基于校園網絡的優質協作交流平臺。

    全新 AV 系統需支持將 40 - 48 人的教室劃分為多個協作小組。每個小組應配備本地顯示器，并為個人設備提供視音頻連接。該系統不僅要支持演示內容的本地共享，還可將其發送至室內所有顯示設備。

    教師工作站主要包括：本地顯示器、PC、鍵盤、鼠標、AV 連接以及直觀的系統控制。經驗證的系統設計應具備易于復制的特性，以便被輕松應用于校內其他主動學習空間。

    因研討型教室 (Team-building) 深受教職工和學生的歡迎，使用頻率極高，導致新系統的安裝及調試被限制在短暫的寒假內完成。

    解決方案

    這是我們首次在項目中采用 NAV 系統，但這絕不是最后一次。所有安裝和調試的流暢度近乎完美，打破了歷史記錄。

    Bob MorinA/V 系統設計 & 銷售集成商

    校方與集成商 IMS 合作進行系統設計，并為其部署了 Extron 產品。其中，NAV 系統是優化這一交互式學習環境的首要“功臣”。

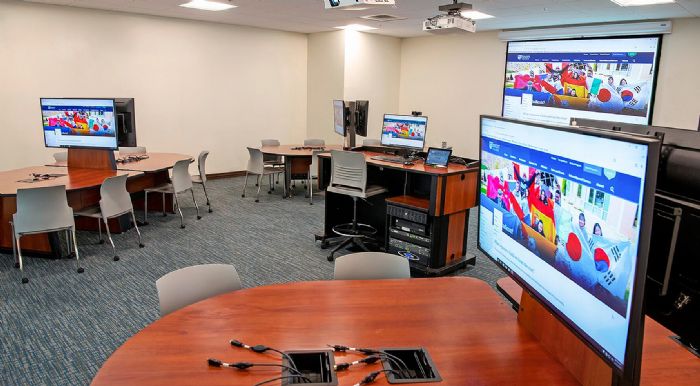

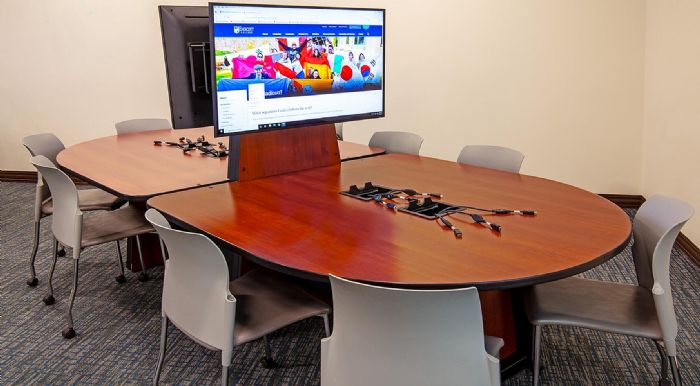

    升級后的研討型教室 (Team-building) 配備了 8 張 60″ x 84″ 的 Spectrum Industries InVision™ 多媒體小組協作會議桌。它們以兩兩背靠背的方式擺放，每桌可供四人學生小組使用。連接兩張會議桌的支撐板的兩側各安裝一臺 43" 商用顯示器，用于兩邊的小組工作站。每個工作站具備本地 AV 切換、連接以及為個人設備供電等功能。各小組通過其工作站實現內容共享，教師可選擇任一小組的信號內容，將其共享至教室內不同的顯示器組合。

    1  視音頻連接

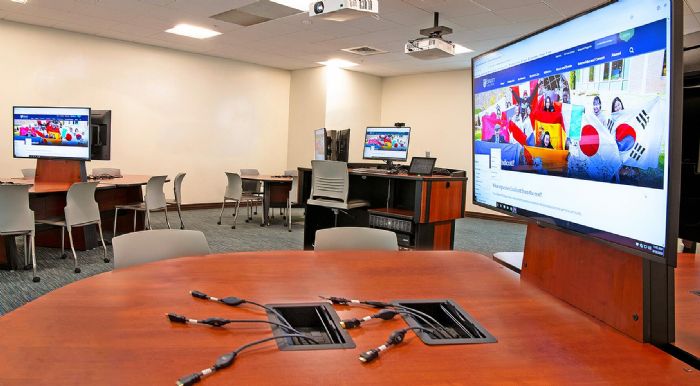

    各小組工作站標配 Extron Cable Cubby® 接線盒，其內置 Show Me® 及 9' HDMI 電纜、網口及電源插座，供小組成員使用。Cable Cubby 的外殼具有極高的耐用性，這些利舊的接線盒，有效節約了整體項目成本。機架安裝的 Extron 6 路輸入 4K HDMI 切換器被固定在會議桌下方，方便各小組內的 AV 信號被路由至其本地顯示器。

    2  教師工作站

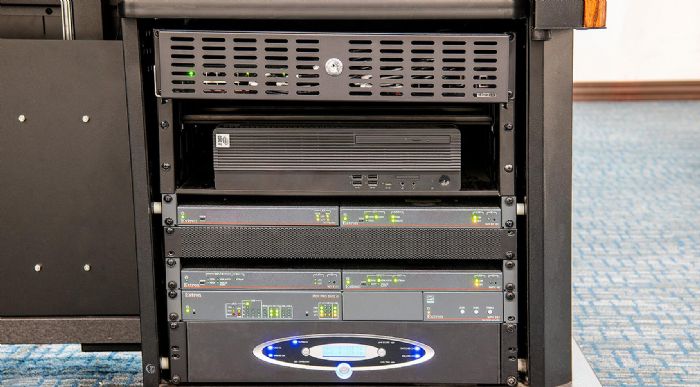

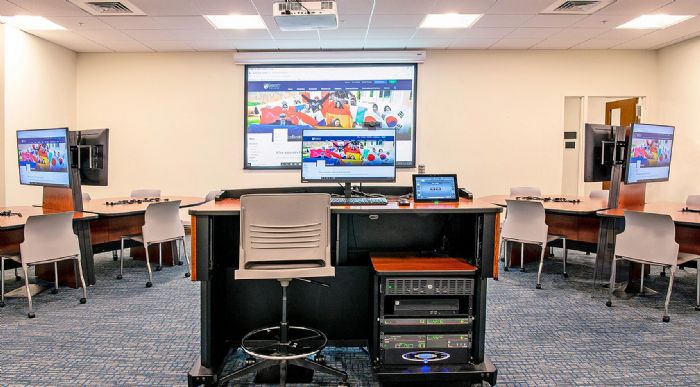

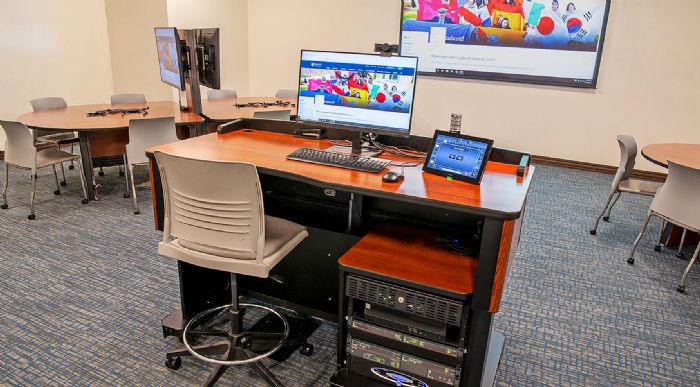

    桌面的 Extron TouchLink® Pro 10″ 觸摸屏可選擇將任一小組的內容發送至其他小組的顯示器，或路由至教室的投影系統。該內容可被投射至各小組正對面的墻壁上，確保所有同學都能夠看到。這里也可為筆記本電腦或其他個人設備提供視音頻連接。其內置的機柜安裝有專用 PC 和各種 AV 系統設備，如功率放大器、IP Link® Pro 控制處理器以及 NAVigator 系統管理器等。地插盒用于為各小組及教師工作站提供視音頻連接。

    3  基于 NAV 的通信網絡

    Extron NAV Pro AVoIP 系統可復制現有雙絞線 AV 矩陣切換系統的所有功能，并通過 LinkLicense® 實現進一步擴展應用。通過集成功能升級的 LinkLicense，NAVigator 系統管理器可支持多達 48 個端點，滿足房間需求。NAV 編碼器與切換器一起安裝在各工作站，NAV 圖像解析度轉換解碼器位于各顯示器的后方。NAVigator 可提供安全且用戶友好的，基于瀏覽器的系統管理。這樣不僅優化了系統配置，也簡化了故障排查。校方技術支持人員使用 Extron 的 GlobalViewer® Enterprise 軟件應用程序來監控及維護當前系統，以及校園內其他諸多 AV 系統。

    成果反饋

    該教室僅作為視音頻及控制系統 NAV 轉型的試點，而更多空間的設計部署，我們也將圍繞 NAV 架構來展開。
