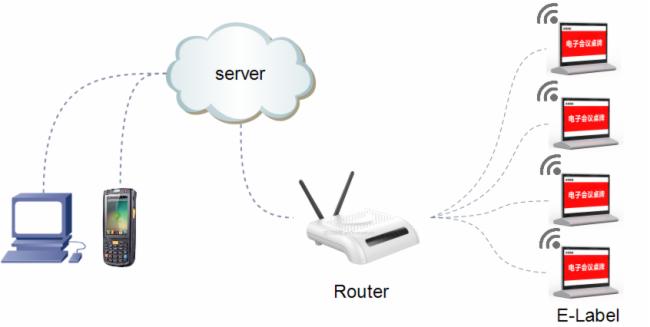

夢派 電子會議桌牌系統架構圖

    電子會議桌牌系統是由電子會議桌牌，基站，管理系統，2.4G無線通訊協議于一體的完整的集成系統。適用于各種會議場景。

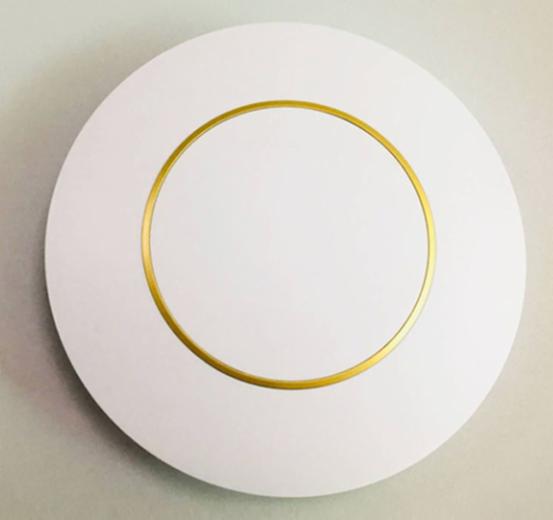

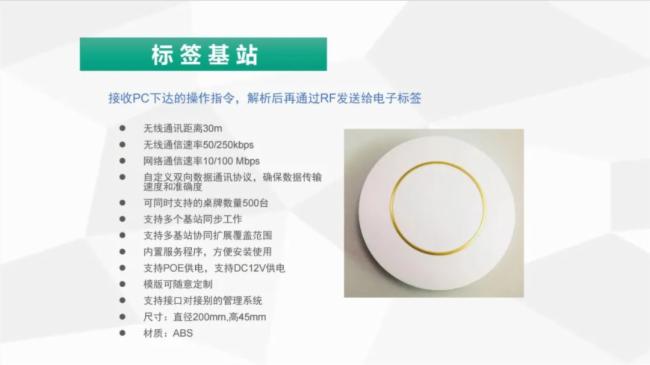

無線AP：MX-500

    使用注意

    a. 云AP可以直接通過POE供電;

    b. 網絡接口要支持DHCP;

    c. 對AP訪問外網沒有限制;

    d. 通電之后電源指示燈(紅燈)會亮，基站正常運行第二個燈(綠色);

    網絡正常第三個燈會(紅燈)常亮;

    云AP連接方式

    方式一 使用帶POE供電的網絡，使用POE分離器給AP提供網絡和供電。

    方式二 使用無POE供電的網絡，則需要添加一個12V電源給AP供電。

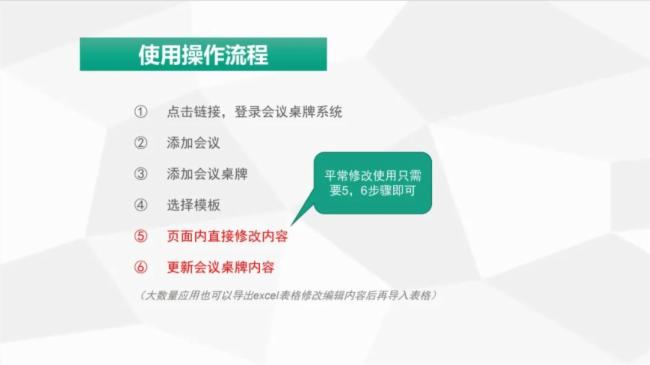

    桌牌系統操作

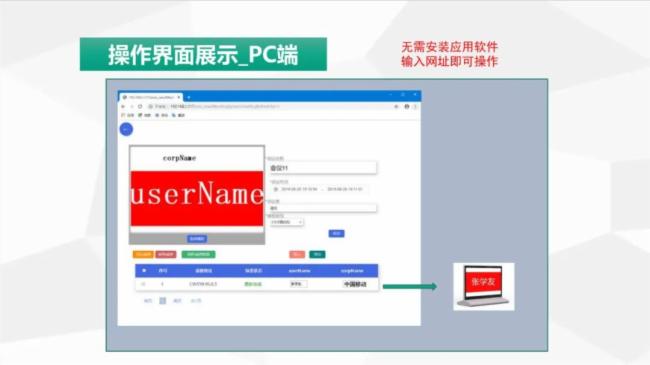

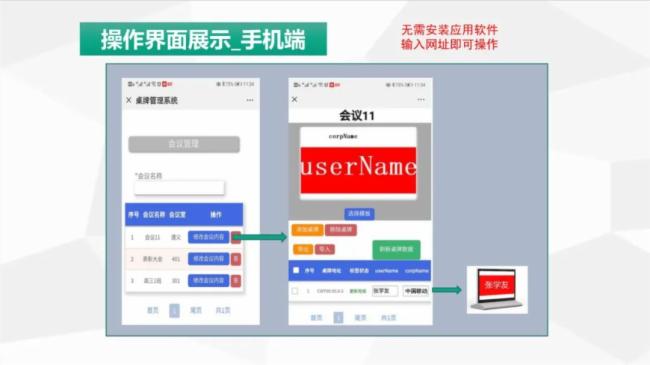

    1.登錄系統。用瀏覽器訪問電子會議桌牌系統網址，使用分配的賬號和密碼登錄系統。

    系統網址：http://192.168.1.200/esls_new/mms/tologin

    2.設備管理

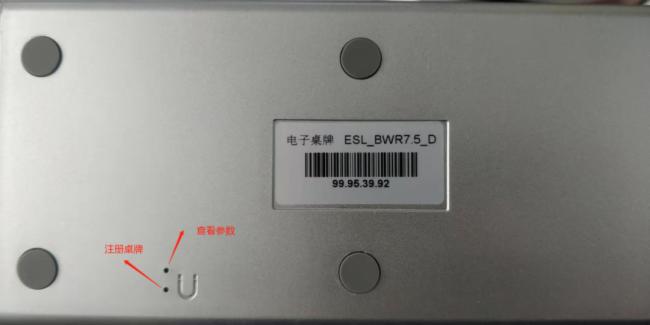

    a.注冊桌牌：

    磁鐵觸碰圖片位置，或者用針通小孔里邊的按鍵：

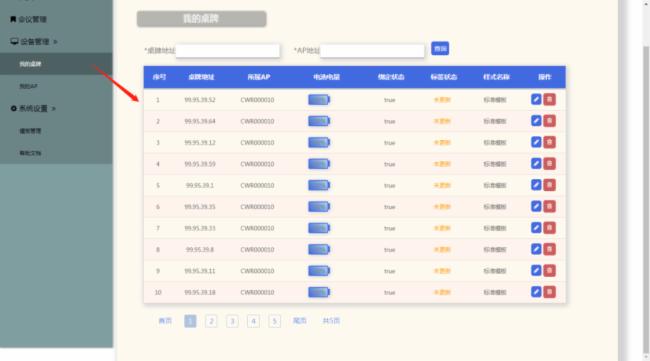

b.查看桌牌：

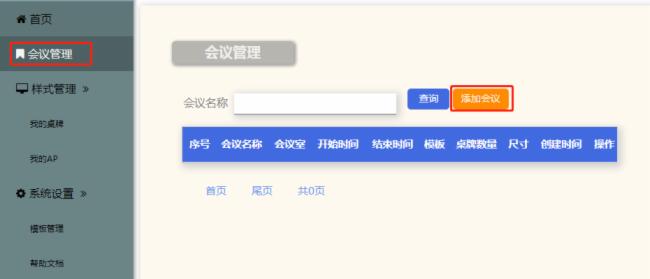

3.會議管理

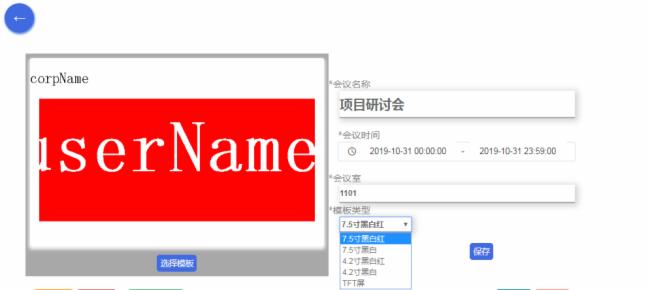

    a.添加會議，點擊“添加會議”，填寫會議時間，會員名稱會議室信息，并選擇模板類型，最后保存。

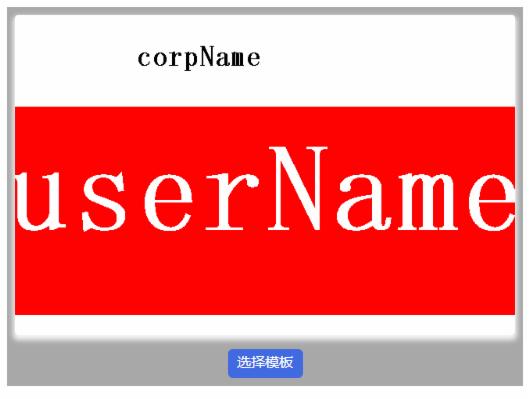

b.選擇模板，點擊“選擇模板”，單擊需要使用模板的預覽圖，點擊選擇即可。

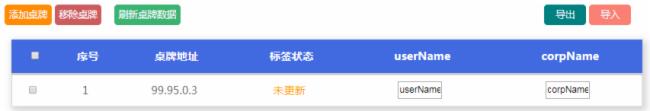

c.添加桌牌，點擊“添加桌牌”，在選擇桌牌界面勾選需要使用的桌牌，點擊添加即可。

4.編輯顯示信息

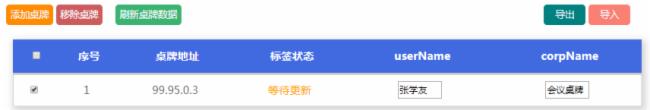

    a.單個刷新：直接修改字段內容，點桌面空白處保存，會自動勾選，標簽狀態顯示為“等待更新”。

    b.批量刷新：點擊“導出桌牌表格”,根據提示將導出的excel文件保存到本地，打開表excel，文件編輯修改內容之后，點擊“導入桌牌表格”，選擇修改過后的excel文件導入即可。

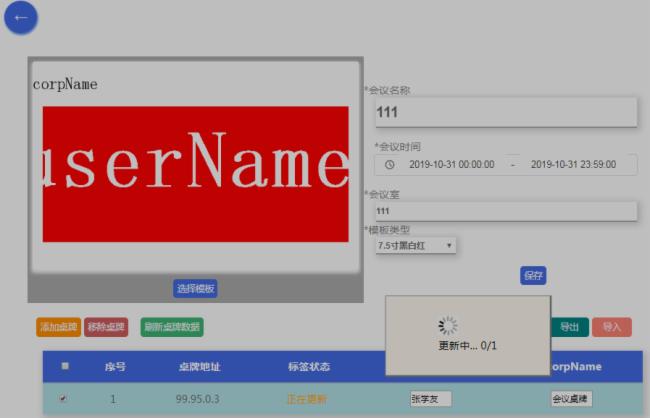

    5.更新桌牌，信息編輯完成后，點擊“更新桌牌數據”，開始更新桌牌數據，標簽狀態顯示為“正在更新”，并會顯示更新進度。

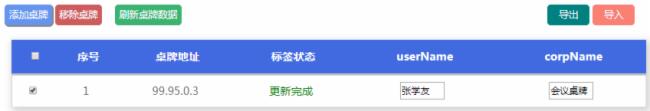

6.更新完成，標簽狀態變為“更新完成”

添加模板

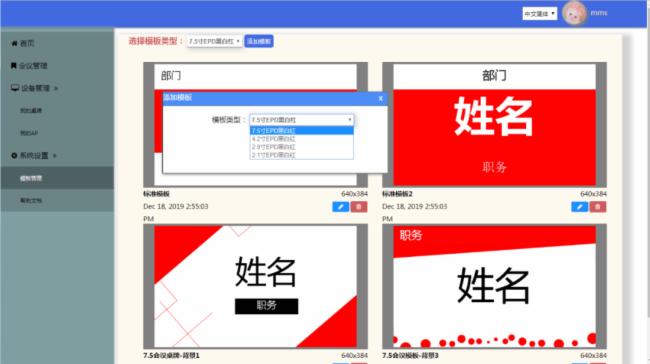

    1.進入“模板管理”界面，點擊添加模板

    選擇需要創建模板的屏幕類型，后點擊確定

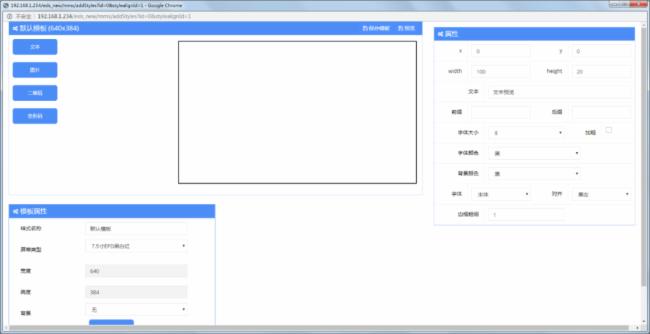

進入配置模板界面

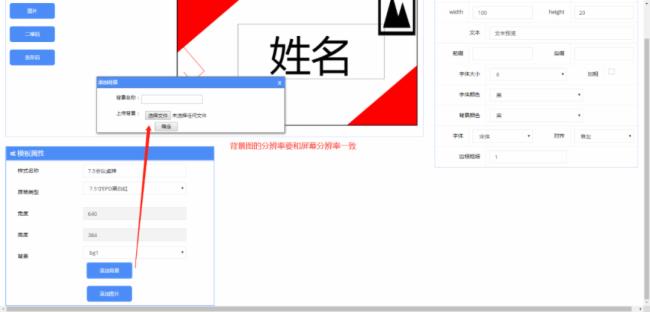

2.上傳背景圖和logo(需要的話可以操作)

    上傳背景圖，模板的屏幕分辨率為640*384，則上傳的背景圖也應該為640*384：

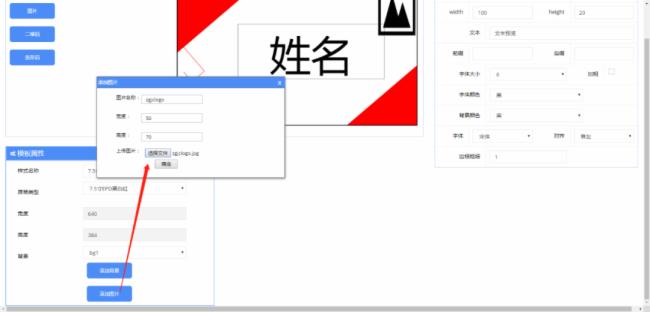

上傳普通圖片或logo:

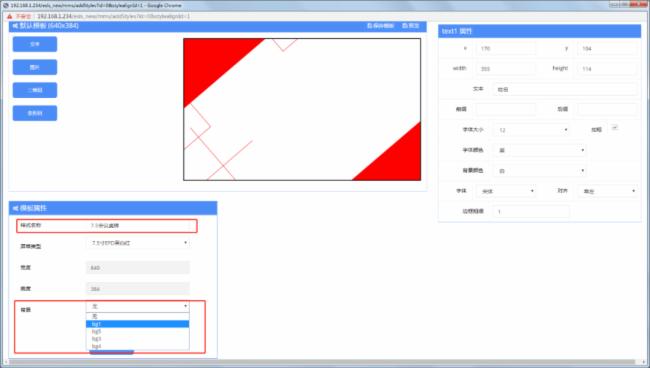

3.修改模板名稱，選擇背景圖

4.添加字段

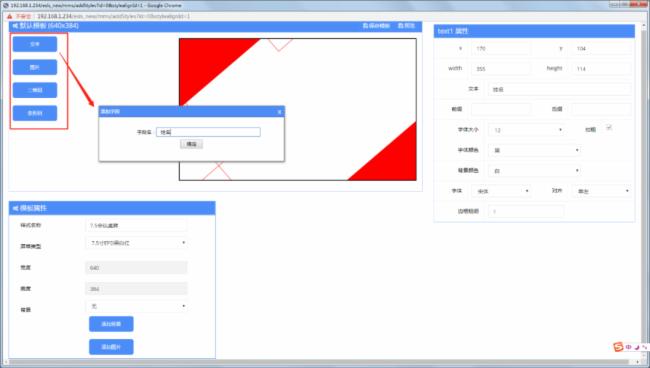

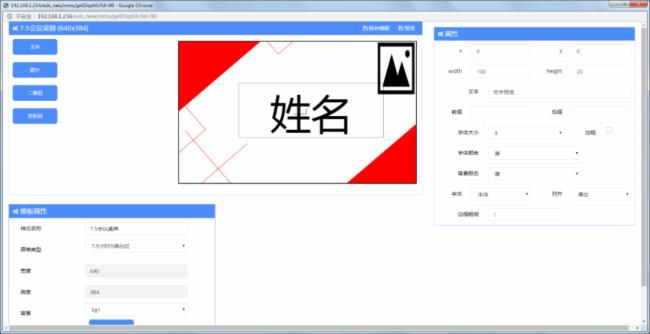

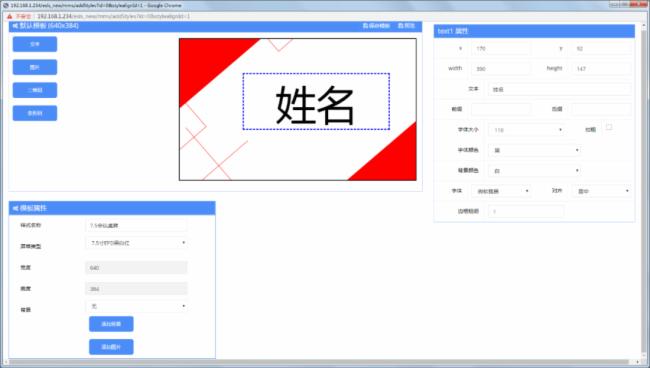

    單擊左側字段屬性，可以在模板中添加相應字段，添加時給你添加的字段命名，比如添加一個“姓名”字段，如下圖：

單擊選中字段后鼠標拖動可調整字段位置和框的大小，也可以在右側配置該字段的參數：

5.添加圖片字段或logo

在文本框填寫已經上傳的logo的名字，可以預覽模板效果

    6.保存模板

7.修改模板

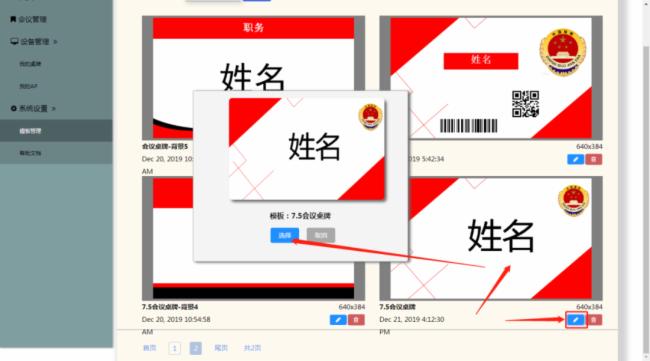

    單擊預覽圖或者修改按鈕：

點擊選擇“選擇”可進入模板配置界面對模板進行修改

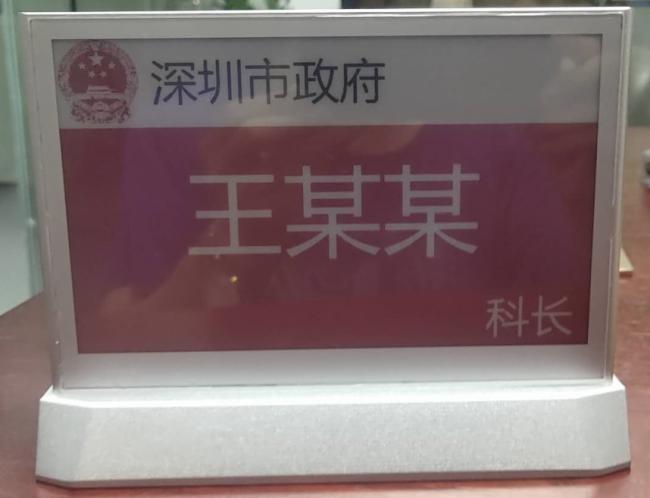

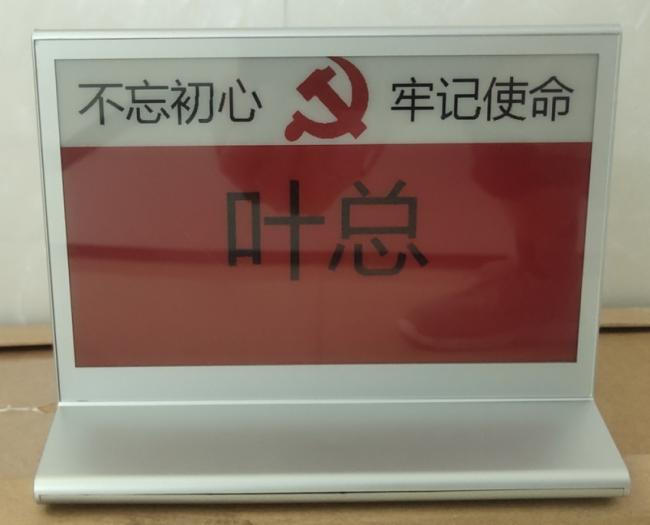

夢派電子會議桌牌簡易規格說明書

    MDM-75/MDP-75

包裝清單

    感謝您選購電子會議桌牌產品，在使用該產品之前，請確認包裝內包含如下產品：

    注意事項

    在您使用電子桌牌產品之前，請確保已閱讀并完全理解一下所有提示的警告及使用說明。說明書應保留好，便于供將來參考用。

    注意：

    推薦使用Google Chrome瀏覽器，會議桌牌管理系統詳細說明請訪問網址：http://192.168.1.200/esls_new/mms/tologin。(要有無線AP)

    l 本公司保留修改和解釋本用戶說明書權利。本用戶說明如有更改，恕不另行通知。

    l 本公司力求確保本用戶說明書所描述的產品功能和特性等信息的準確性，但不承擔本用戶說明書和產品之間存在的任何信息、遺漏或者差異的責任。

    安全事項：

    u 切勿拆卸電子產品，因為除電池外，其他組件不可自行更換;

    u 請勿隨意摔電子產品;

    u 請將電子產品遠離火源等易燃易爆物質;

    u 請勿自行更換電子產品組件;

    u 請勿加熱、充電或彎曲電池;

    u 請將電子產品及其相關組件遠離6歲以下的兒童;

    u 請勿將使用后的電池隨意亂扔，電池用盡后請回收到指定回收站;

    u 請勿將產品與食品接觸;

    u 請勿隨意亂扔廢舊產品;

    u 我司不對未經我司認證的電子產品售后。

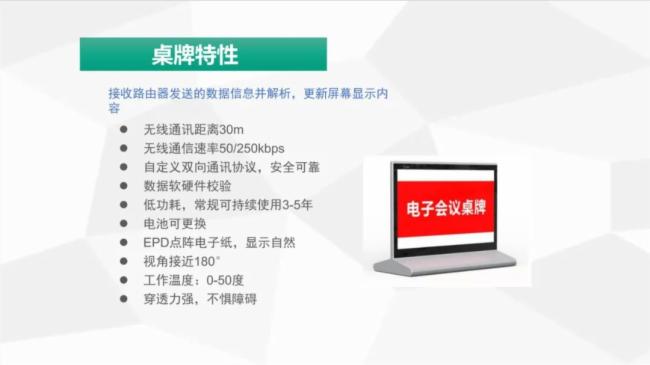

    產品基本參數

機種名	電子會議桌牌
外觀尺寸	176.2x137.15x80mm
產品重量	250g / 900G（鋁合金）
可視區域	163.2×97.92mm
外觀顏色	銀色
工作電壓	3.0V(最低：2.2V)
傳輸距離	半徑25m
顯示技術	E-INK電子紙，雙屏
像素	640×384
像素顏色	黑/白/紅
視角	約180°
適用溫度	0℃-40攝氏度
使用壽命	5年（每天更新兩次）
加密	軟、硬件加密
使用頻率范圍	2.400~2.480Ghz(私有協議)
