    深圳沃頓科技有限公司

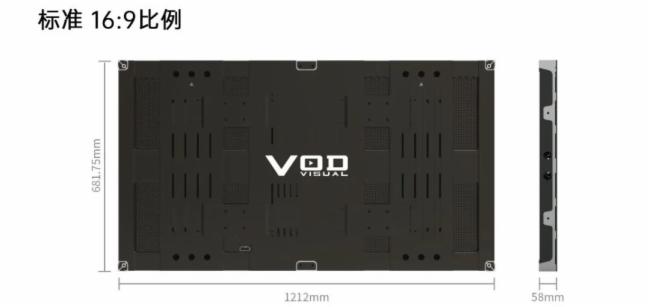

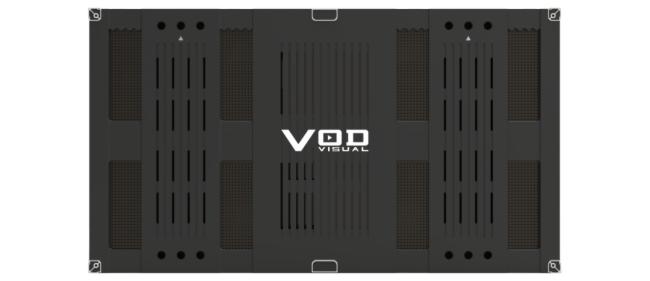

    沃頓標準55吋LED顯示單元(M550系列)，是業內首款55吋單體壓鑄鋁箱體的全彩色LED直顯屏。此款產品秉承了沃頓科技一向的完全前維護、硬連接、無風扇靜音設計等特點，并集合了高刷、低亮高灰以及沃頓自有的VOD畫質引擎，顯示畫質優異，專用于戶內小間距LED顯示屏應用領域。

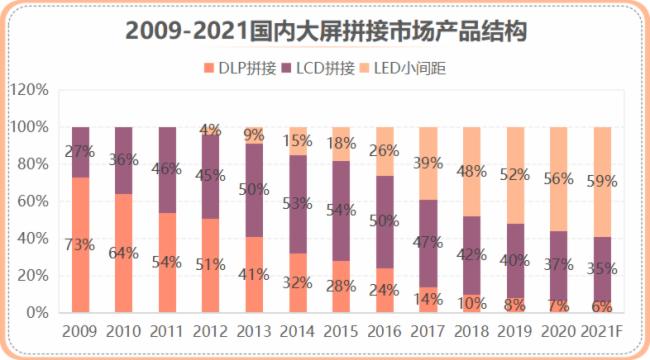

    眾所周知，拼接大屏市場一路走來經歷了DLP拼接、液晶拼接的年代，目前小間距LED拼接顯示屏已經全面進入拼接大屏市場。小間距LED拼接由于其沒有光學拼縫這一主要的優勢，自2012年開始進入大屏拼接市場，在大屏拼接市場的占比逐年增長，目前市占率已經超過了液晶拼接。

    而在液晶拼接大屏市場，55吋液晶拼接屏的占有率超過50%，是各個尺寸里面最為主流的尺寸。沃頓科技洞察市場先機，于2020年9月推出了業內首款標準尺寸LED顯示單元--M550系列55吋LED全彩直顯屏。此款產品的市場定位，首先是用于拼接大屏市場，以和液晶55吋拼接屏相同的尺寸來進入大屏拼接市場，兼具小間距LED拼接屏無光學拼縫的優點及標準液晶拼接產品便于安裝使用的優點于一身，具備優秀的市場切入點。其次是用于商用LED一體機，利用其2*2拼接即可組合拼接成為110吋大屏一體機，3*3拼接可組合拼接成為165吋大屏一體機，其拼接單元尺寸大，組合拼接安裝效率高，兩個人半小時即可組裝完成一臺110寸LED一體機。55吋LED顯示單元輕量化及省電的設計，使得其特別適合用于大屏LED一體機的拼接使用。

    沃頓科技又于2021年7月推出了55吋LED顯示單元的升級版本M550-H，增加了HDMI信號直入功能，使得LED顯示屏不再需要使用發送卡和接收卡，可以像液晶拼接屏一樣直接接收高清HDMI信號輸入并進行顯示，能夠以單臺整機的方式進行工作，并且支持HDMI LOOP信號級聯實現組合拼接。這進一步拓寬了55吋LED顯示單元的使用范圍，應用起來更為方便友好。

# 55吋LED標準面板創新點

    1.超大尺寸的輕薄壓鑄箱結構，創行業先河。

    2.單臺箱體產品，支持VESA壁掛支架，可直接替代現有55寸LCD產品在現場的安裝和使用。

    3.模組與箱體間采用硬連接方式，同時其特殊定制的連接器可以保證模組安裝時可向上下左右方向移動來微調位置而確保模組間更好的拼裝效果。

    4.電路按共陽共陰產品配置兼容設計，可按項目需求來做共陽產品或共陰產品的選擇匹配。

    5.在保證產品平整度、尺寸精度和受力承重要求的前提下，對其結構設計、材料匹配方面做了特殊減重操作處理，來實現產品重量輕的目的。

    6.合理的產品拼接連接布局設計，實現了箱體間很好的拼裝效果和拼裝操作，簡單便捷。

    7.對產品箱體結構因減重設計而產生的大空間區域的輕薄蓋板處理，起到了產品背面遮擋而避免如老鼠等動物爬入后引起不良后果，同時也起到產品美觀效果。

    8.產品結構的模塊化、系列化人性設計，可輕松對PH1.2～PH4點間距產品全覆蓋，即只調整更換不同點間距型號燈板和相應顯示設置文件即可實現不同點間距產品的切換變更，從而滿足客戶不同產品點間距調整的需求。

    55吋LED顯示單元產品應用在工程拼接領域的優點：

    輕

    1、M550系列與55吋LCD拼接屏相比，在重量方面有優勢，重量只有同尺寸LCD拼接屏的60%，并且由于其采用壓鑄鋁方式拼接，下層的箱體不像LCD拼接屏一樣不能承壓，安裝時可以采用堆疊方式安裝，長時間使用承受重力作用不會出現液晶拼接屏的壓屏導致液晶屏豎線、漏液等問題，可靠性更高。

    完全前維護

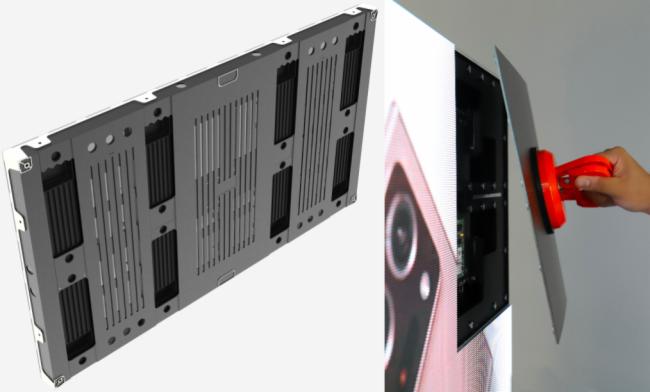

    2、M550系列采用完全前維護的箱體設計，可以貼墻或者嵌入墻體安裝，不需要使用液壓前維護支架，也不需要在背面預留安裝維修通道，對于現場的要求大大降低，適應范圍更為廣泛，且安裝、調試、維修非常便利。

完全前維護硬連接(模組與HUB板無線纜連接)

    節能

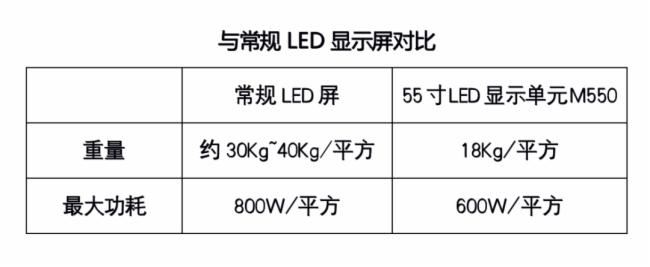

    3、M550系列與常規LED顯示屏對比，在單位面積重量和功耗方面有著輕量化和省電的優勢。由于采用了各種減重的設計，使得M550系列折算到每平米的重量只有常規LED屏的一半左右，并且能夠省電20%以上，長期使用在節能環保方面也有著良好的表現。

護眼

    4、沃頓科技采用了自有的VOD顯示畫質引擎和自研的V-SYSTEM控制系統，使得M550系列的顯示畫質優異，健康護眼，獲得了中國視聽健康產品與人因舒適度健康評測最高5星認證。

    目前M550系列LED顯示單元具有P1.2 P1.5 P1.8 P2.5共4種點間距規格，產品通過了CQC CE FCC UL等國內和國際認證。

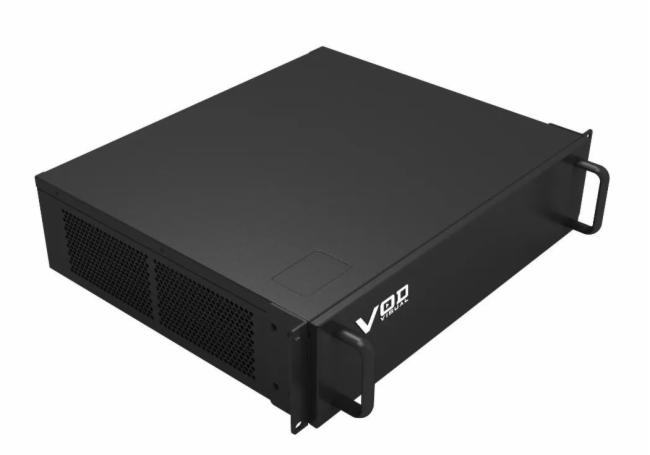

    在LED顯示屏控制系統方面，沃頓科技還自主研發了具有自有知識產權的V2L系列拼接處理器，此拼接處理器集成了LED發送卡，實現了處理器和發送卡的二合一功能，并支持混合拼接，能夠支持DLP、LCD以及LED屏混合拼接顯示。V2L系列拼接處理器采用對稱式設計，輸入接口和輸出接口采用可拔插式板卡設計，輸入支持HDMI DVI SDI IPC DP VGA CVBS等多種信號輸入，輸出則支持RJ45 DVI HDMI等信號接口。該拼接處理器具有2.5U 4U 9U 14U 20U等多個不同規格，以支持不同應用場景下對于信號輸入輸出路數以及LED顯示屏帶載點數不同的要求，并且支持雙電源(4U及以上)備份，可靠性更高，適用于7×24不間斷使用。并且，一臺V2L拼接處理器能夠實現3塊拼接屏的圖像拼接和控制處理，并支持PC端、移動平板電腦的控制。

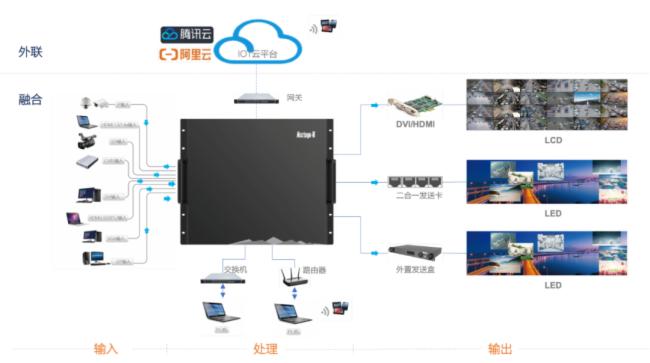

VOD混合拼接處理器應用拓撲圖：

VOD混合拼接處理器與傳統拼控器用于LED顯示屏控制的對比：

    VOD混合拼接處理器實現了拼接處理器和發送卡的二合一功能，在系統方案構成中無需再配備發送盒，不僅減少了設備的數量和線纜的數量，也提高了整個系統的可靠性。且在V-SYSTEM一套軟件中即可實現拼接設置以及發送設置的功能。采用VOD混合拼接處理器能夠減少系統連接和布線的復雜度，調試也更加方便快捷，非常適合工程拼接大屏的使用。

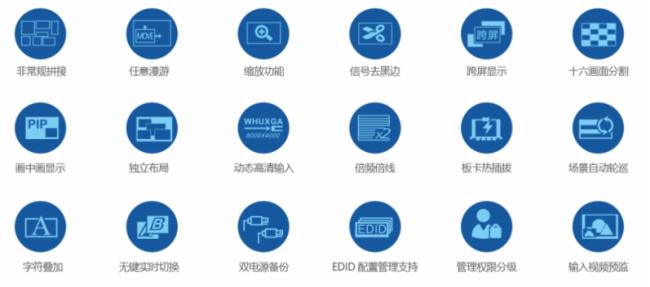

    VOD混合拼接處理器主要功能：

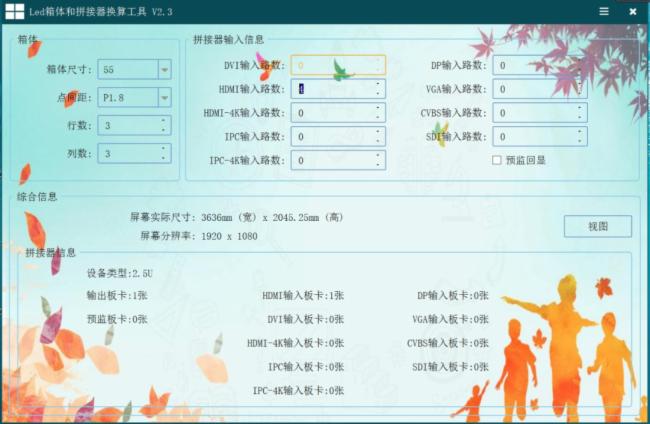

    為了方便進行方案設計，沃頓科技還開發了VLEDPRO計算軟件，用于計算沃頓自有拼接屏的拼接參數以及V2L拼接處理器的規格選型。

    只要選擇對應的箱體尺寸、點間距、行數和列數，并輸入要求的輸入信號種類和路數，軟件即可計算出對應的屏幕實際尺寸、屏幕分辨率以及參照的屏幕連線視圖。還能夠計算出采用VOD拼接處理器的設備類型以及輸入、輸入板卡的數量，免除了繁瑣的人工計算過程，非常方便進行方案設計以及報價核算，得到了我司客戶的一致好評。

    1.能夠快速計算27.5 28.5 55吋標準拼接單元各種拼接組合方式對應寬高尺寸及分辨率

    2.能夠給出推薦的拼接處理器型號及板卡組合方案

    3.能夠給出參考的箱體連線圖
