yellobrik CDH 1411 是一款多功能、緊湊的 12G SDI 到 HDMI 轉換器，旨在應對廣播、后期制作和專業 AV 市場中的大量監控和顯示應用。將任何 SDI 視頻信號轉換為 HDMI 信號以進行監控和顯示。

#特點

    01 支持高達 12Gbit/s (2160P) 的 SDI 視頻輸入

    02 支持 HDR 和 WCG 標識的 HDMI 輸出

    03 通過 VPID 信息自動檢測輸入信號的顏色范圍

    04 支持 3G SDI Level A 和 Level B

    05 自動輸入標準和格式檢測

    06 光纖輸入和輸出選件

    07 帶有嵌入音頻的 HDMI 視頻輸出

    08 模擬和 AES 音頻輸出

    09 可選擇的時間碼刻錄和元數據刻錄

    10 CEA 708 閉路字幕刻錄

    11 16 通道屏幕音頻電平表

    12 水平/垂直延遲和水平翻轉和安全區域標記

    13 yelloGUI 兼容：訪問額外功能

    CDH 1411 完全支持 yelloGUI，可以免費下載并使用，提供模塊本地控件中沒有的額外功能。

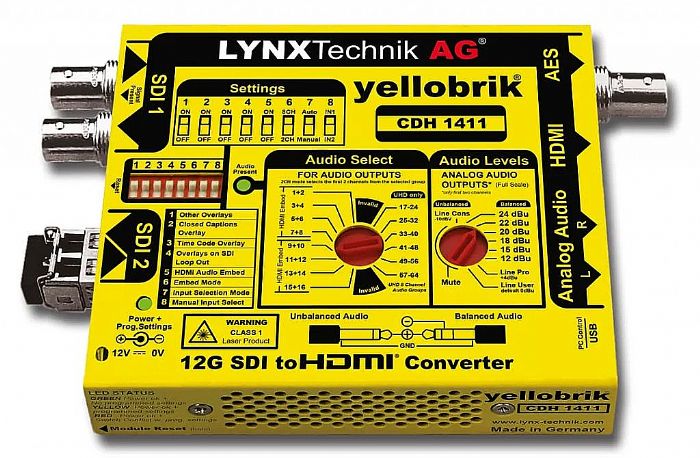

    CDH 1411 外觀詳情

#監控功能

    CDH 1411 是常規透明圖像監控的理想選擇，可對 SDI 輸入信號進行清晰的 1:1 HDMI 轉換。這些監控模式使用模塊撥碼開關激活，可以單獨使用或作為組合監控模式使用。

    光纖應用

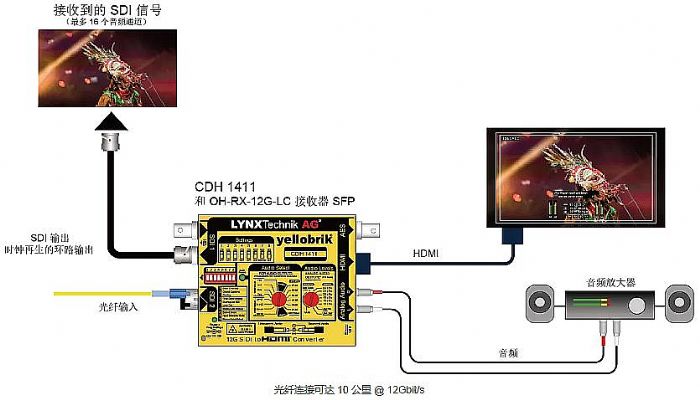

    示例應用程序使用兩個 CDH 1411 模塊進行高達 10km@12Gbit/s 的 SDI 光纖傳輸，并在每端集成 HDMI 信號進行穩定監控。

    01

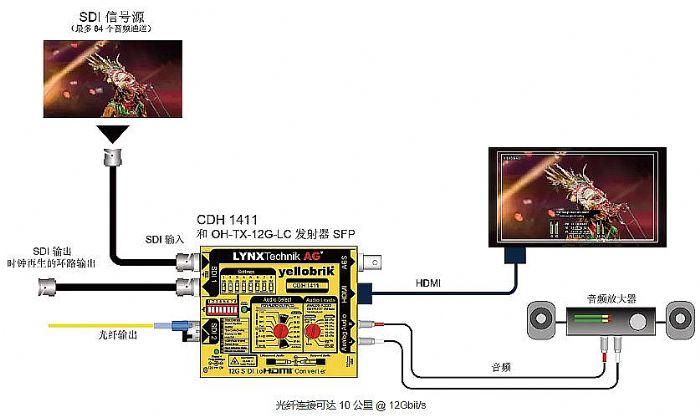

    該應用演示了如何使用帶有光纖選項的 CDH 1411 實現穩定的光纖傳輸系統解決方案，并在每個終端集成 HDMI 監視器。（使用專業或一般顯示設備）

02

    HDMI 視頻信號顯示

    刻錄時間碼

    覆蓋關鍵元數據參數

    該圖顯示了外部模擬音頻監控。用戶可以從 64 個輸入通道中選擇被監控的兩個通道。或者，如果 HDMI 顯示器具有音頻功能，則內部揚聲器可以與嵌入式 HDMI 音頻一起使用。
