第三代產品架構

    上一期，給大家介紹了AET阿爾泰第三代產品架構里的“共陰顯示驅動架構”。這一期繼續為大家帶來AET阿爾泰第三代產品架構的介紹。

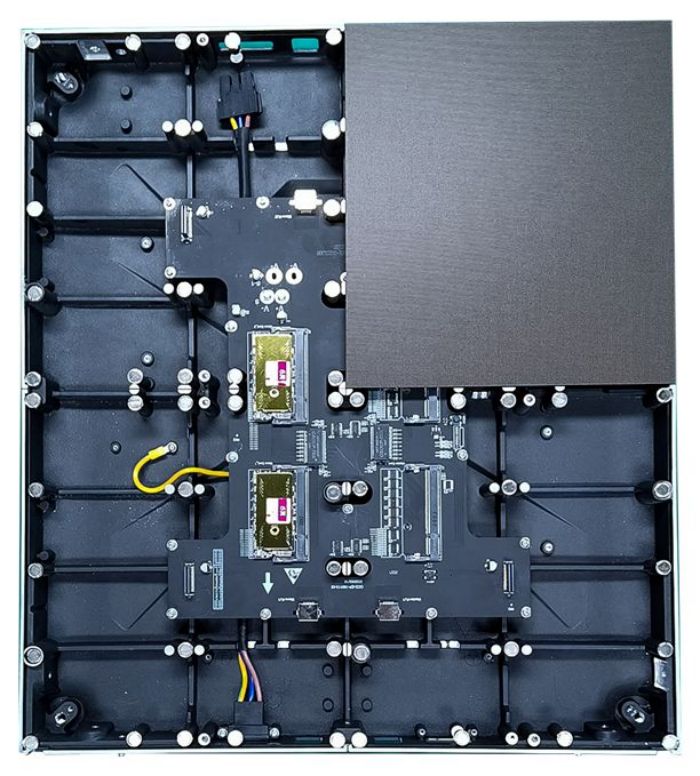

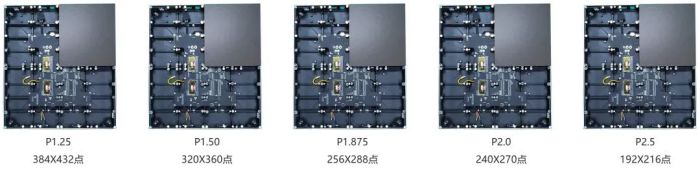

    首先請找出這一組箱體圖片在階梯式比較下的不同點。

    可以明顯看出，連接線的數量逐漸減少，接口逐漸簡化，縱觀顯示模組的深度，可以明顯看出厚度也隨之減小。這其實是常見的1、2、3代LED顯示屏產品架構的演變過程。

    從一代LED顯示產品控制架構到二代LED顯示產品控制架構的演變：板對板浮動接插件代替了復雜累贅的排線，觸點從1600+降至600+；

    從二代LED顯示產品控制架構到三代LED顯示產品控制架構的演變：三合一控制板代替了電源、接收卡、轉接板，觸點從600+降至300+。

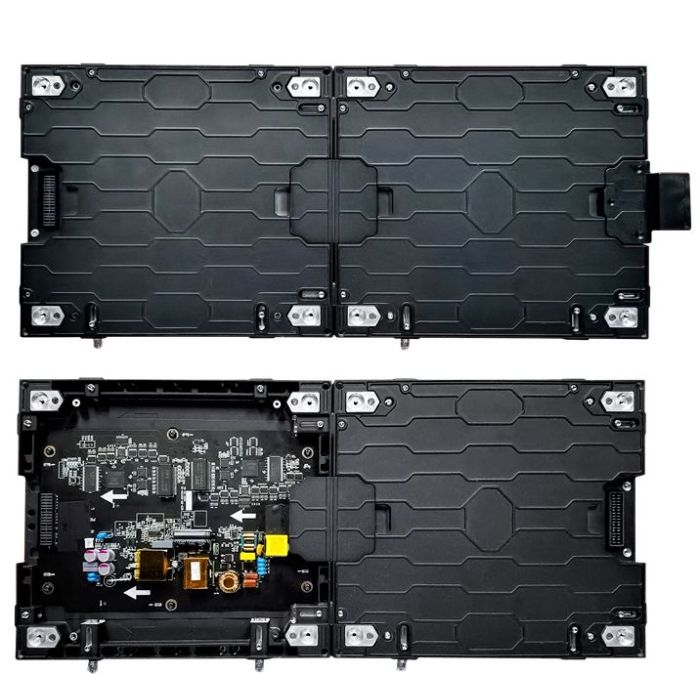

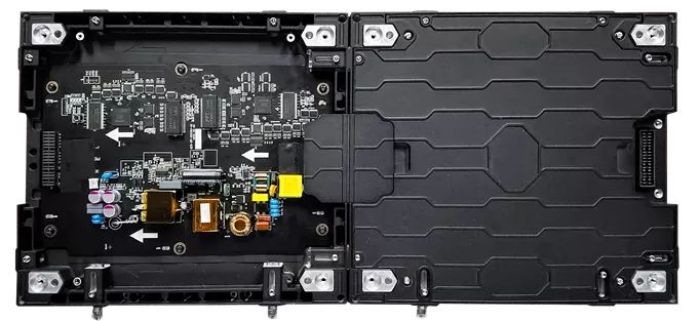

    AET阿爾泰在第三代產品架構中，采用的“集簡”設計三合一控制板，電源、接收卡、轉接板All in One，即AIO。所有的元器件都在板上，無需插控制卡，無需鎖電源等。其高度集成的特性，配合共陰顯示驅動架構，可使AIO的實現更加得心應手，也更為穩定，加之無冗余線材的特點，器件質量直線提升。

    AET阿爾泰第三代產品架構其實也是AET阿爾泰為構建LED顯示屏標準化架構的一次邁步。

    在2014年，AET阿爾泰研發團隊產生了“讓LED顯示也能夠形成架構標準化”的想法，因為他們發現，每款產品都存在不同的點間距、不同的芯片數量、不同的數據結構、不同的傳輸協議及接口等情況，造成了架構不統一，存在重復設計、生產成本高、原材料及器件種類多、通用性較差等問題，這也是行業普遍存在的痛點，而產品架構的標準化正是解決這類痛點問題的關鍵。AET阿爾泰在2021上半年提出的業內首個Mini/Micro LED的標準化控制架構中則有所說明，詳情請點擊此處查看。

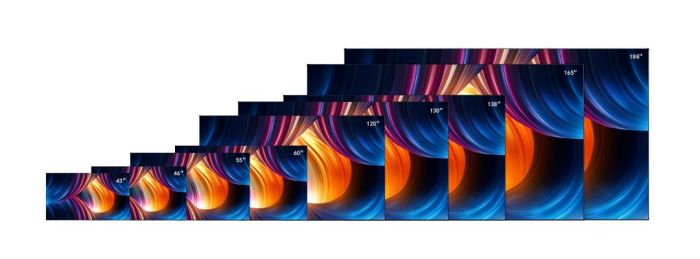

    在AET阿爾泰第三代產品控制架構里，也正是呼應著標準化。AIO設計，使得器件可以按需搭配，高度集成，箱體厚度變得更加輕薄，可有效解決重復設計、原材料及器件種類多的問題；箱體尺寸采用國際標準化尺寸“吋”，43”/46”/55”/60”/92”/110”/120”等，全面兼容LCD安裝尺寸，打通Mini/Micro LED與傳統顯示技術間的標準壁壘。

第三代產品優勢

    在采用AET阿爾泰自主研發LED第三代產品架構的產品里，雖然高度集成的特性首先被我們捕捉，但是采用AET阿爾泰第三代產品架構的產品會有什么不同，又會帶來什么優勢呢？

    其實，AET阿爾泰第三代產品架構所包含的內容遠不止“共陰顯示驅動架構”、“AIO設計”，“標準化尺寸”、“纖薄厚度”，其實還包含AET阿爾泰第三代產品所具備的特性：DCI-P3、高對比度、HDR、HFR、低亮高灰、全前維護、無線硬連接......

    01、DCI-P3

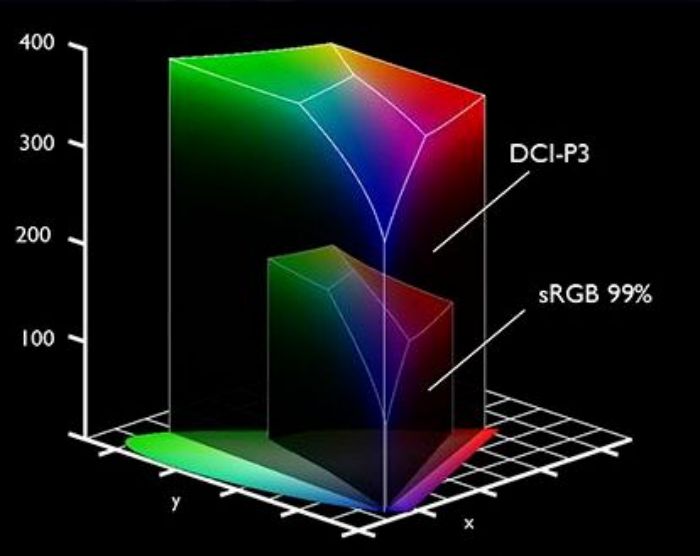

    DCI-P3，可比標準sRGB 范圍多25%的色域表現，電影級色域標準。相對于sRGB而言，DCI-P3覆蓋了更多的紅色和綠色，因此擁有DCI-P3的顯示屏對綠色和紅色的還原能力更強，而且更加銳利，能更好地展現了人眼能看到的真實色彩。現在普通的圖像采集設備，如相機、攝影機、手機等均可采集超過sRGB色域（寬色域）的素材，擁有DCI-P3標準的LED顯示屏則更能出色還原素材的真實色彩。

    02、最高對比度

最高對比度，指在一定環境照度下，LED顯示屏最大亮度與背景亮度的比。對比度對視覺效果的影響非常關鍵，一般來說對比度越大，圖像越清晰醒目，色彩也越鮮明艷麗；如果對比度小，則會讓整個畫面都“灰蒙蒙”。高對比度對于圖像的清晰度、細節表現、灰度層次表現都有很大幫助，主流LCD顯示器的對比度大多集中在400:1至600:1的水平。AET阿爾泰第三代產品均可實現N*1000:1（N≥1）的超高對比度。

    03、HDR

    High-Dynamic Range，高動態光照渲染技術可以提供更多的動態范圍和圖像細節，利用每個曝光時間相對應最佳細節的LDR圖像來合成最終HDR圖像，它能夠更好地反映出真實環境中的視覺效果，帶來的畫質提升是直觀可感的，肉眼即可辨別。Mini/Micro LED與LCD相比，可實現每一個像素點的自發光，也就意味著每一個像素點都能獨立地打開或關閉，配合無限對比度、廣色域、還有廣視角等優勢，因此HDR在Mini/Micro LED上可發揮得更好。

    不過，不是所有LED顯示屏都能成為HDR技術的“良配”。HDR技術的運用不是單一的某個環節，而是關系到整個畫面顯示生態系統。而在AET阿爾泰第三代產品架構里的DCI-P3、高對比度，可為畫面顯示生態系統帶來更多的生機與活力，HDR在此基礎上可以發揮得更淋漓盡致。

    04、HFRH

    igh Frame Rate，意為高幀率，畫質優化技術。AET阿爾泰第三代產品響應速度可達納秒級別，配合超高刷新率與換幀速率（3840Hz/120fps），可感受無延遲、無重影、無殘像的移動速度，畫質更為干凈清晰。

    05、低亮高灰

    低亮高灰，是指LED顯示屏的亮度范圍在100～300 nits區間時，顯示畫面的灰度不損失，或灰度損失程度在肉眼難以覺察的范圍內。灰度等級越高，顏色越豐富，色彩越艷麗。低亮高灰是區分Mini/Micro LED品質高下的關鍵因素之一。AET阿爾泰第三代產品均可實現“低亮高灰”特性。

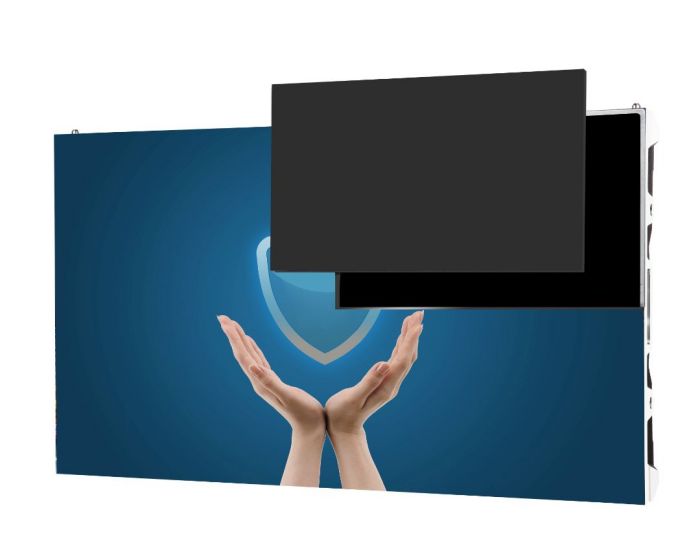

    06、全前維護

    對于采用鑲嵌式、壁掛式安裝的LED顯示屏而言，如果從后方檢修維護，可謂牽一發而動全身，“全前維護”則可解決這類的難題。得益于AET阿爾泰第三代產品架構里的AIO設計，高度集成，箱體更薄的同時，無冗余線材，為全前維護的實現，提供了無限的便捷性。

    07、無線硬連接

    無線硬連接，即使用板對板接插件取代多余線材的連接，提升產品的質量，降低了工序，可使信號和電力傳輸更穩定，產品更可靠。AET阿爾泰第三代產品均采用無線硬連接設計。

    采用AET阿爾泰第三代產品架構的產品有哪些？

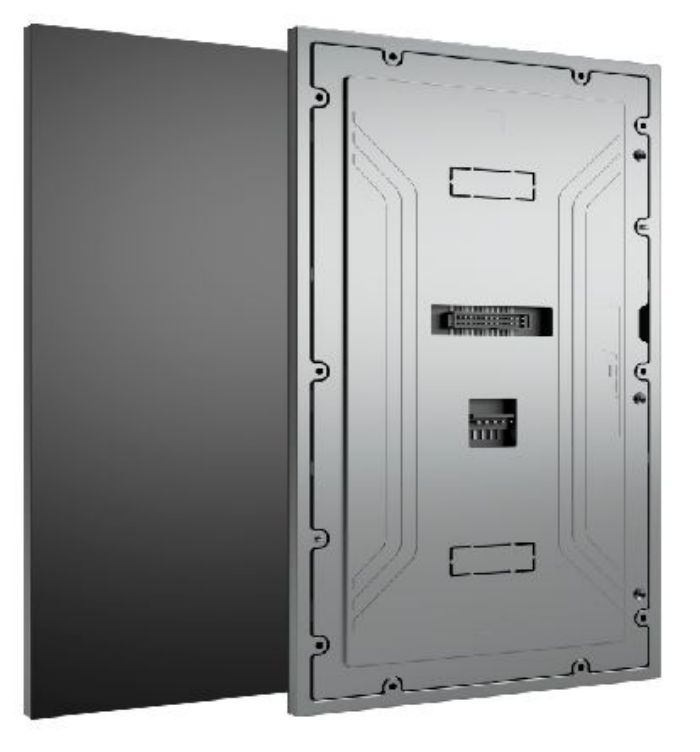

AT系列

    QCOB標準化“吋”顯示單元

X-MAX

    巨幕顯示

黃金比例

    渠道模塊

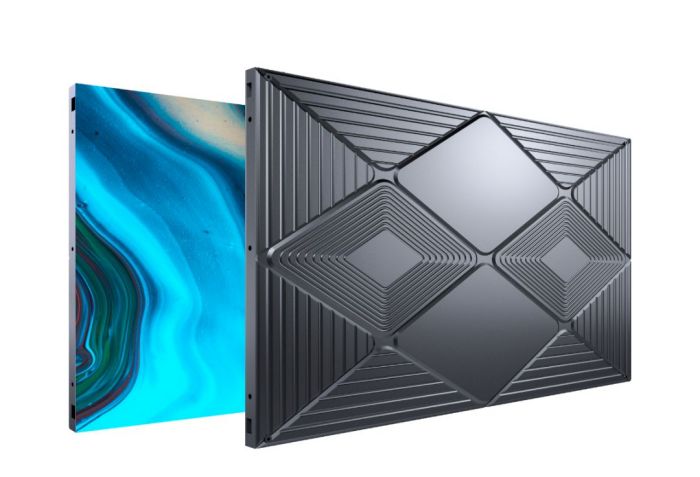

NX系列

    全倒裝Mini/Micro LED COB

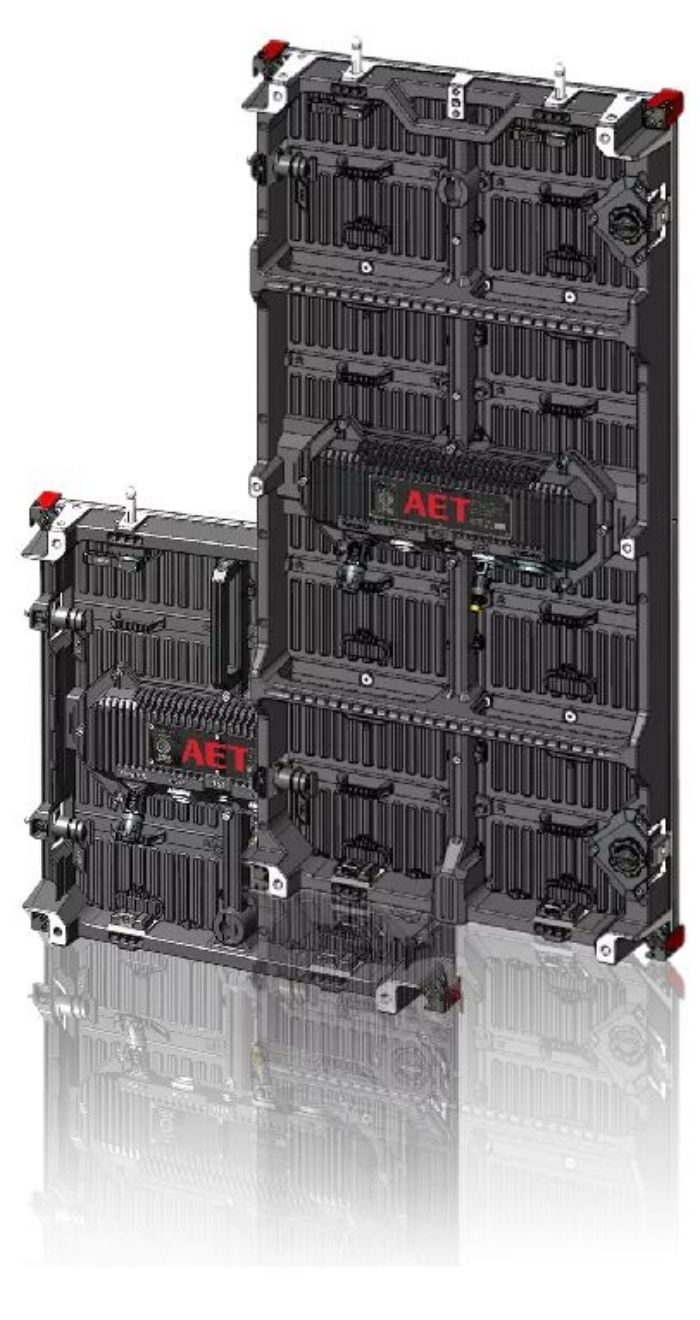

QR系列

    高端戶內外小間距LED顯示

    以上為部分產品展示

    AET阿爾泰第三代產品架構是邁向Mini/Micro LED未來顯示的起點。未來，AET阿爾泰將繼續上下求索，尋求突破，結合前端科研技術，創造更多可能！
