位于亞利桑那州的馬里科帕社區學院管委會 (MCCCD) 是負責管理和指導縣內十所社區學院高等教育工作的重要機構。其會議往往具有較高的社會關注度，并有當地媒體定期出席，安排電視轉播。

    項目挑戰

    為了讓更多當地居民及相關部門看到會議實況，管委會提出以流傳輸的方式對會議進行網絡直播或錄播的想法。為配合這一計劃，同時也滿足當下對疫情防控的需求，管委會決定升級會議室的視音頻系統。通過多設備的無縫、一體化集成，全面優化會議功能。

    解決方案

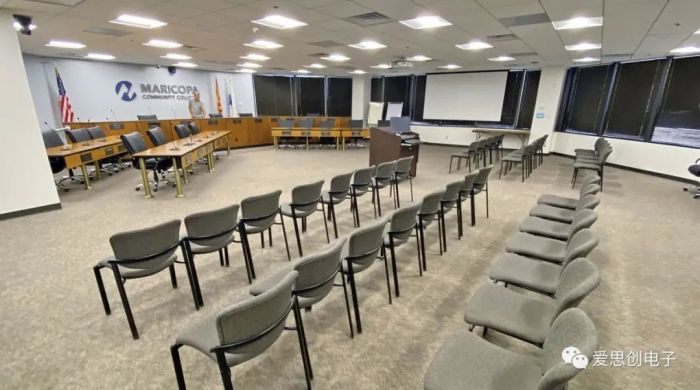

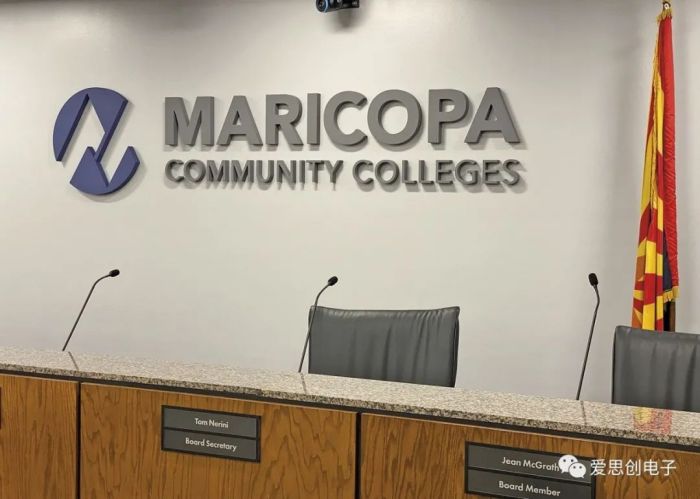

    MCCCD 聘請 E1 為集成商負責系統的設計和集成。系統的主要需求是實現本地及遠程信號通信。為此，E1 在其方案中集成了 DTP CrossPoint 4K 演示矩陣切換器等多款 Extron 產品和技術。會議室采用高端投影系統，兩側墻壁分布有顯示器。講臺會議桌的所有座位均配備麥克風。室內布置多個觀摩席位，AV 系統可支持屏幕擴展顯示。信號源設備主要包括：5 臺 NDI 攝像機，1 套 Newtek® Tricaster® 系統，多臺計算機，以及便攜式講臺上的實物展臺和 Blu‑ray® 播放器。為支持媒體現場轉播，室內多點位及隔壁控制間均設有 HD-SDI 連接。主會議桌及兩側的副會議桌共安裝 26 支鵝頸麥克風。另有 1 支安裝在演講臺。另有領夾和手持式麥克風 (各 2 支)，及 8 支界面麥克風為演講者在發言時自由走動，以及與觀眾互動提供便利。

01

    DTP 實現高性能的視音頻矩陣切換

    DTP CrossPoint 108 4K IPCP MA 70 演示矩陣切換器可支持 HDMI 視頻及音頻信號的切換、圖像解析度轉換及路由。其它信號亦可在經格式轉換后被路由。例如，DSC 3G-HD A 和 DSC HD-3G A 圖像解析度轉換器在將信號傳輸至廣播系統的同時，亦可提供音頻的加嵌和解嵌。來自該子系統的信號可被發送至 Extron DA4 12G HD-SDI 分配放大器以支持多個墻面板的連接。DTP CrossPoint® 矩陣切換器自帶的繼電器可用于投影幕的升降控制。

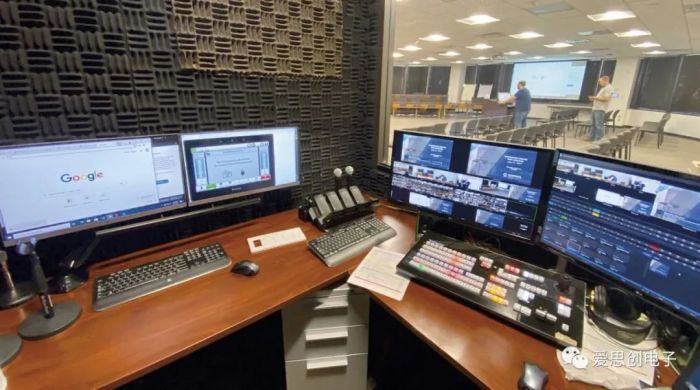

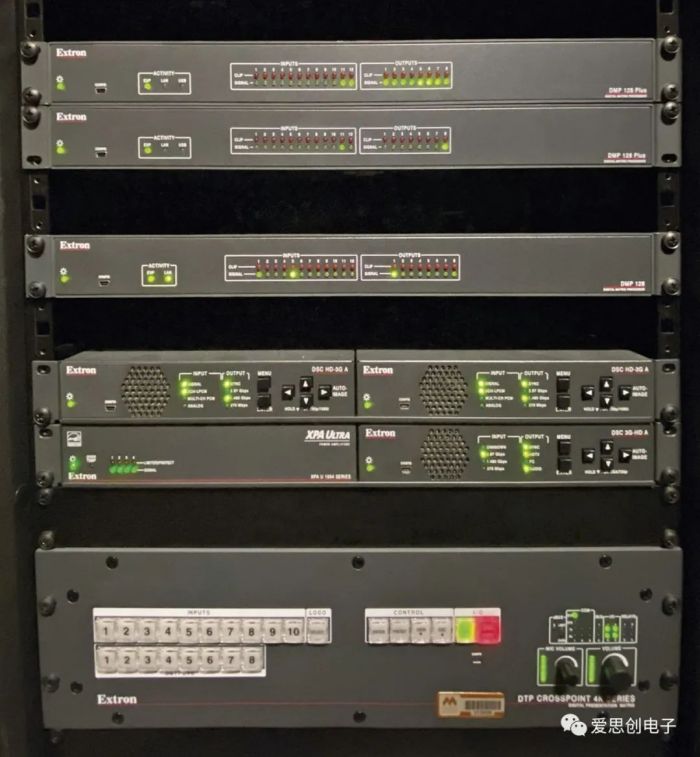

矩陣切換器及其它 AV 系統設備均采用機柜安裝，被統一放置在隔壁控制間內。

    DTP R HWP 4K 231 D 墻面板接收器負責為桌面的監視器提供信號。桌下及講臺內安裝的 DTP T USW 233 發送器可提供本地信號切換，并將其傳輸至矩陣切換器。Cable Cubby 100 US AC 接線盒用于 AV 連接。USB Extender Plus 系列發送器和接收器通過屏蔽雙絞線電纜發送 USB 信號，實現 KVM 通信。

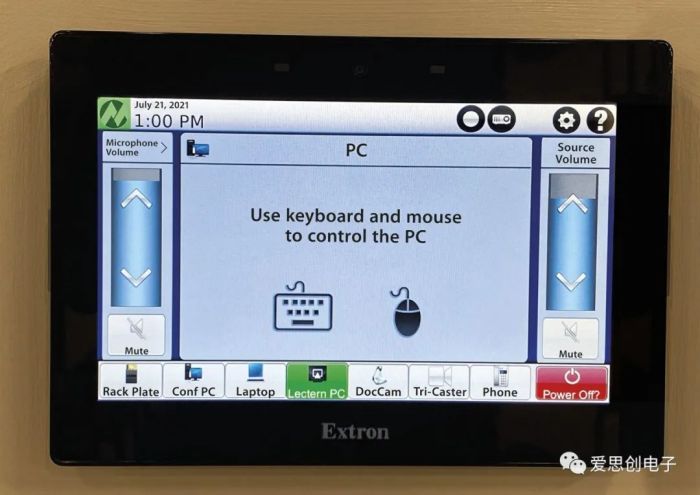

    演示畫面雖由控制間管理，但演示者亦可使用墻面的 TLP Pro 725M 7" 觸摸屏選擇切換信號。觸摸屏可與矩陣切換器內置的 IP Link® Pro 控制處理器協同工作，從而大大簡化了系統操作。

    02

    DSP 處理器提供清晰音頻覆蓋

    DMP 128 Plus ProDSP™ 處理器 (3 臺) 負責音頻混音。它們之間通過 DMP EXP 端口及 CAT 6 屏蔽電纜實現擴展連接，從而可構建 24 通道、雙向 24 位/48 kHz 的高分辨率數字音頻擴展總線。DMP 處理器、無線接收器和 Tricaster 節目制作系統通過 Dante® 音頻連接，該音頻則由 MCCCD 網絡進行傳輸。DMP 128 Plus C V AT 處理器也支持 VoIP，DMP 128 C P AT 則可將任一 POTS 電話線引入 AV 系統。3 臺處理器均支持 AEC 功能，確保為與會者及場內外觀眾提供清晰、自然的通話，亦提升錄播效果。

    FF 220T Flat Field® 天花板揚聲器由 4 通道功率放大器 XPA U 1004-70V 提供音頻放大，為整個房間提供高品質的音響效果。選用這一阻燃級天花板揚聲器主要因其能為廣闊的區域提供一致的聲音效果，其外觀設計可與標準空調通風孔和網格天花板諧調一致。8 只這樣的揚聲器即可為整間會議室提供原始聲音覆蓋，其中 3 只部署在會議桌及講臺上方，其它 5 只分布在觀眾席。此外，控制間及擴展顯示區域各有 1 只來提供擴聲。

    03

    MediaPort 200 實現專業級通信

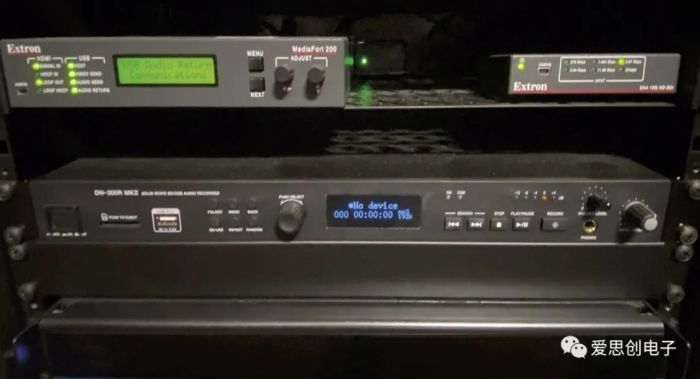

    Extron MediaPort 200 HDMI 和音頻至 USB 圖像解析度轉換橋接器可支持專業級的視頻會議 PTZ 攝像機、界面麥克風以及擴聲系統，能夠極大地優化視音頻效果。該設備的視頻處理器技術專為優化圖像解析度轉換及幀率轉換而研發，可最大化保留源視頻的細節及清晰度。它采用通用驅動程序，將 AV、攝像機和音頻設備默認為 USB 設備，從而簡化了集成。

    MediaPort® 的 USB 連接提供 4x2 的通道音頻接口，并支持與麥克風和攝像機的音頻互通，從而橋接近端和遠端聲音。AEC 輸出參考及內置的用于增益、混音及閃避的音頻處理工具可優化遠程信號源的音頻質量。

    成果反饋

    我們與 Extron 曾合作過多個成功的項目。Extron 的產品、技術和服務支持在業內是首屈一指的。產品易于使用，團隊的響應速度也很高效，這使得我們整個的合作過程都非常的愉快和順利。 - Kurt MaddoxE1 首席運營官

    項目從實施到竣工，僅耗時短短六個月。室內高性能的 AV 切換系統滿足了 MCCCD 的所有通信及廣播需求。它不僅能夠支持更廣闊的移動信號源，也為本地及遠程參與會議提供了極大的便利。無論是與會的管委會成員，還是場內外及電視機前的觀眾，都能體驗到高品質的視音頻效果。此外，高清晰的會議錄播，亦可作為專業素材備份。

    另一方面，管委會成員及演講嘉賓也感受到了 AV 系統便捷的操作，無需指導即可輕松掌握。自全新系統啟用以來，MCCCD 的技術團隊無需再擔心深夜的緊急呼叫，且 DTP 穩如磐石的性能和可靠性也有效避免了不定期的現場故障排除。總之，MCCCD、本地及遠程觀眾，乃至電視媒體人員對當前會議系統提供的清晰音頻和畫質都非常的滿意。
