前 言

    繼上代Aurora得到AES錄音工程師協會評選的大獎的認可，廠家力求突破，在原基礎上重新對性能、靈活性配置做出新的設計，使新Aurora(n)系列比上代的產品更成熟完善，定位是專業母帶級解碼器。

    靈活配置搭配

    后面板完全放空的，可以讓用戶完全自定義安裝適合的擴展板，除了設備標配的1入3出的時鐘同步端口，可自由選擇8、16、24或32通道，還可選配USB、雷電、DigiLink和Dante網絡模塊。

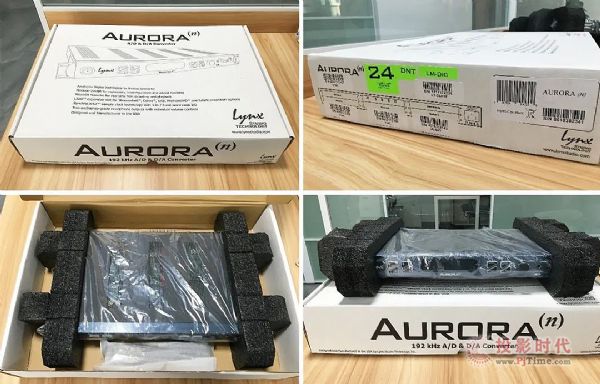

    外包裝設計

    白色設計包裝，標識著設備的型號及關鍵特征，24通道的192KHz A/D & D/A轉換，簡潔而清晰。Aurora(n)使用全新一代的組件和技術，在同類設備中提供良好動態和低失真等音頻性能。

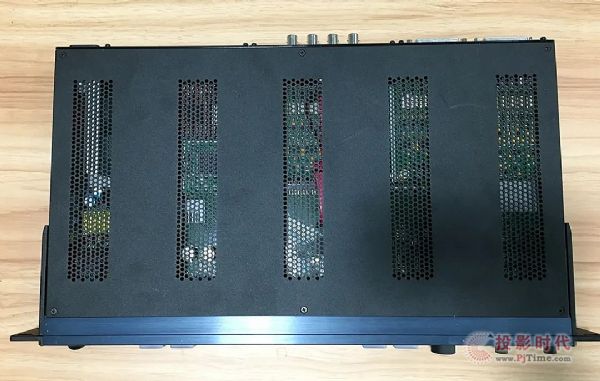

    頂部鏤空散熱設計，確保設備在大熱量情況下穩定工作。

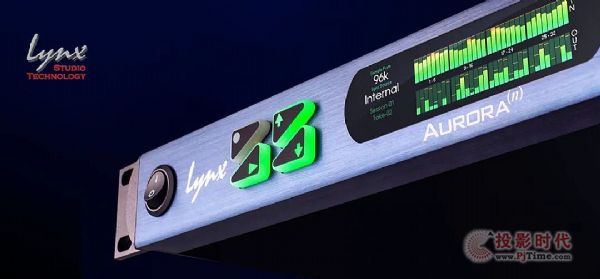

    前面板功能及顯示

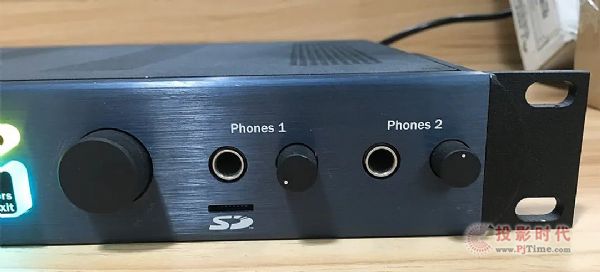

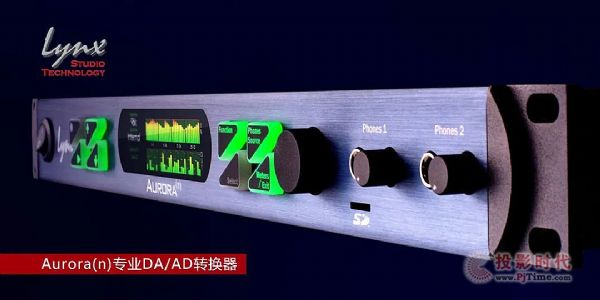

    前面板右側具備：2 個發燒級1/4”TRS立體聲耳機輸出及音量控制；1個SD卡槽，最高支持32個通道的實時錄音和回放，且可以直接錄音回放到microSD卡里，并支持所有可用的采樣率，最大支持2 TB容量的microSD卡。

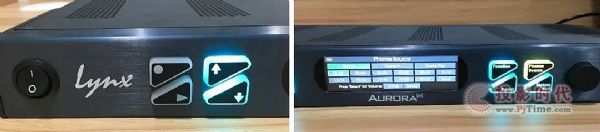

    前面板中間配置一個480 * 128的TFT液晶顯示器，提供了對所有級別和功能的即時訪問；顯示屏兩側8個糖果色的功能選項鍵，當這些按鈕是綠色時，它們是用于當前選擇的，當它們是青色的，它們是用來導航的。

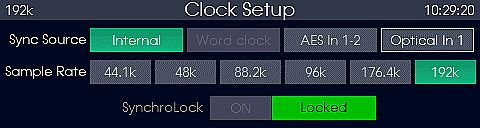

    顯示屏功能菜單：可對時鐘、線路、前置放大等參數進行調整或路由設置，當它們處于灰色狀態時，它們對于當前狀態是不活躍的。

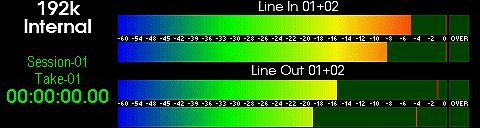

    當設備進行工作時，液晶顯示屏實時顯示的電平表，當前采樣率、時鐘源、播放音樂的名稱和時間碼等信息，最多可看48個通道，方便檢測校準和故障排除。

    菜單里選擇線路調整，在線路通道組調整輸入和輸出，+4dBu(Pro)或-10dBV(consumer)切換。

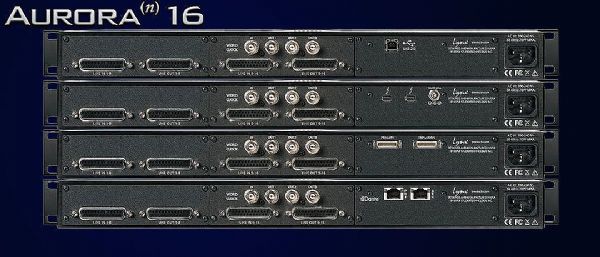

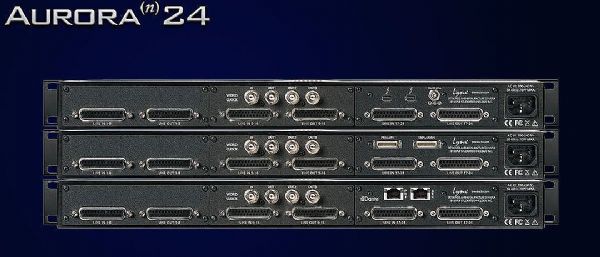

    后面板模塊選擇

    本次展示的是搭載24通道LINE IN，24通道LINE OUT，16通道AES I/O，均使用DB25端口辮子連接，機身均配有1進3出時鐘同步端口，可與外部時鐘器連接使用，選配模塊安裝主備Dante端口模塊,與Mac或PC進行操作。

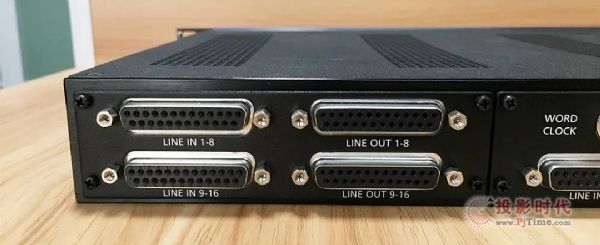

    背面卡槽一：LINE IN/OUT 模塊

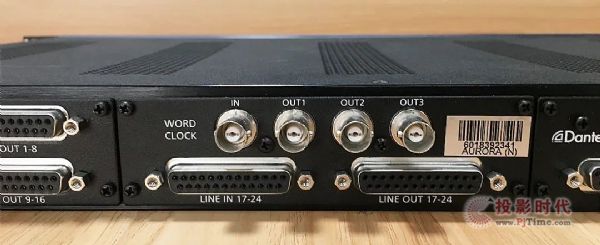

    背面卡槽二：1進3出時鐘，LINE IN/OUT 模塊

    1進3出時鐘I/O，時鐘選項可選44.1K/48K/88.2K/96K/176.4K/192K，同時搭載第二代 SynchroLock-2 采樣時鐘技術，可實現300,000:1的抖動降低，5秒鎖定時間和精度。

    背面卡槽三：AES I/O模塊，Dante模塊

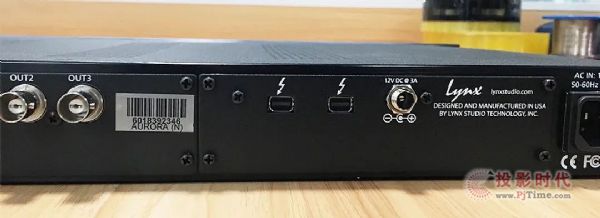

    其他搭載TB接口的Aurora設備。

    LSlot擴展端口可根據實際需求選擇，承載可用的連接卡USB、Thunderbolt、ProTools|HD和Dante。

    內部設計

    當了解過新Aurora(n)前/后面板及界面的全新設計后，再打開面板看看內部的設計。1U的機身內部鋪得滿滿的電路板，各模塊板塊布局清晰明了，整整齊齊，這就是高品質解碼器才有的PCB設計布局吧。

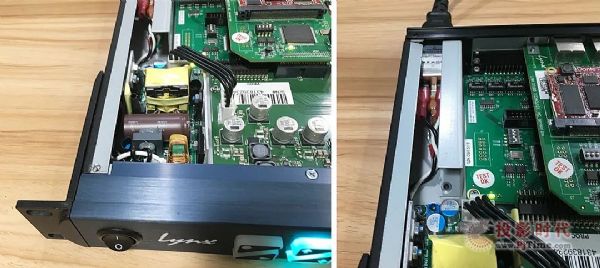

    電源模塊部分采用了開關無變壓器電源，使得效率提高；采用無風扇設計，并且使用上鋁板進行擋隔，確保不受到噪音影響和減少電路的干擾，兩大因素可確保設備在良好的狀態下工作運行。

    主板模塊帶有個邏輯和處理功能，PCB板印上品牌LOGO，成塊PCB板一體成型，幾乎占用設備一半空間，剩余空間預留給其他輸入/輸出模塊及擴展模塊安裝。

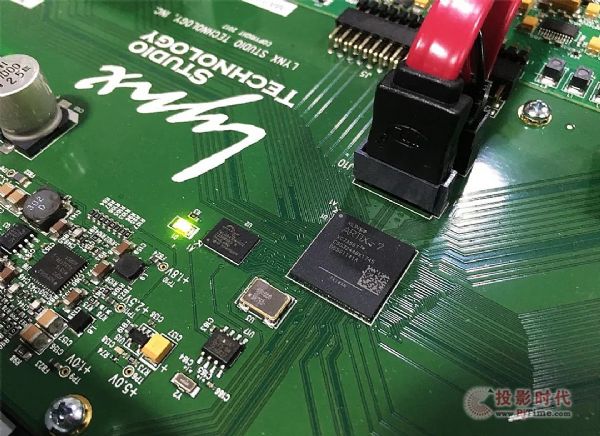

    主板數字芯片使用“Artix-7 XC7A15T”，采用的是TSMC28nm HPL工藝，處理速度不僅更快，比以往的45/40nm工藝更是實現 65% 的靜電降低以及 50% 的功耗降低；6.6Gb/s 收發器實現 211Gb/s 的峰值帶寬 ( 全雙工 )、支持高達 930 GMAC 的 DSP 處理能力與集成式先進模擬混合信號 (AMS) 技術，是業界高性能功耗比的結構，可用于軍事及醫療等領域。

    用戶自定義模塊

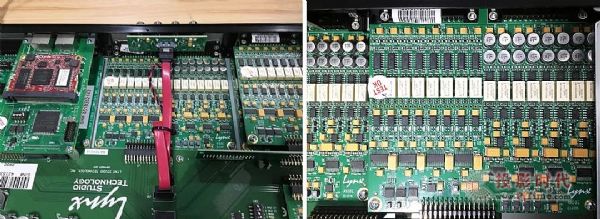

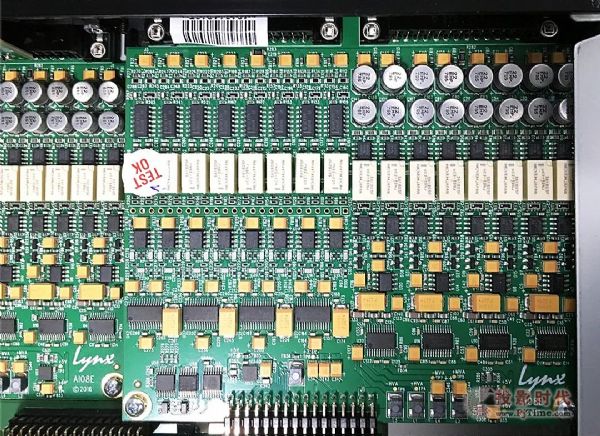

    所有模塊都直接插在主板對應的電路位置上，內部機身不存在一點點空間，廠家這設計及用料是誠意滿滿的，輸入/輸出模塊板整整齊齊，每通道一一平衡對應，正所謂內行看門道,外行看熱鬧，看完后你就知道。

    線路輸入/輸出

    輸入輸出采用真平衡電路，每通道都獨立載有一枚OPA1602/OPA1604運放，實現了非常低的2.5nV /√ Hz 噪聲密度，1kHz時超低失真0.00003％。輸入提供具有-113dB總諧波失真和119dB的動態范圍；輸出提供具有-108dB總諧波失真和120dB的動態范圍。

    其他擴展模塊

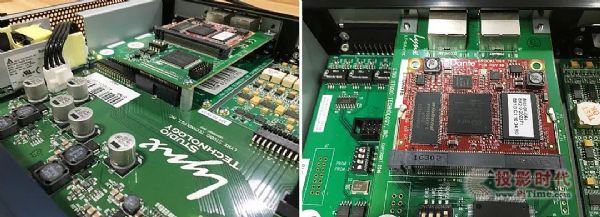

    連接卡可選USB、Thunderbolt、ProTools|HD和Dante。本機Dante模塊安裝在上層擋板上，如下圖所見模塊獨立電路板搭在2層架空，這樣子設計，避免和其他PCB互相干擾，且便于日后更換升級及檢查維修。

    對新Aurora(n)進行簡單了解及分析后，試聽效果如預想一致，典型的是LYNX聲音的特點，無音染，高解析，準確通透還原，專業母帶級的聲音，與第一代相比功能更是得到大大的提升。
