“諾亞方舟”主題公園座落在美國肯塔基州的威廉姆斯市。公園的主建筑根據《圣經》中記載的 “諾亞方舟” 全尺寸復制。其總長 510 英尺，寬 85 英尺，高 51 英尺，可容納 11,600 人。這座七層的木結構建筑內是一個集展覽和沉浸式體驗于一體的大型博物館。

    項目挑戰

    集成商 CSI 位于密爾沃基的團隊在時間緊、任務重的情形下受邀加入這一項目團隊，為其設計視音頻系統。他們需要在四個月內完成從方案討論，到系統的設計、安裝和調試等所有環節。方舟的中央控制室位于 2 層甲板的左舷，這里也發揮著主配線架的作用。3 臺 Alcorn McBride® AV Binloop 高清媒體播放器負責提供 HD-SDI 信號源，其中每臺播放器可支持 8 個分辨率為 1080p/60 的視頻通道。音頻方面，來自 Binloop 播放器的 144 條音頻軌道需被發送至 200 多個內外部區域。1 層甲板配備的顯示系統需用于仿真模擬船體晃動及雷暴的效果。電纜的端接必須嚴格遵循相關的協議。整個船體內還分布著 28 個室內及室外的交互式站點。站點的顯示設備分別選用 LG® SM5B 系列商用平板顯示器及Peerless® 55” Xtreme 戶外顯示器。此類顯示器不支持 SDI 信號，因此系統需要先將視頻信號轉換為以上顯示器可兼容的格式。綜上，集成商所面臨的挑戰是采用全方位的解決方案，能夠將不同類型的信號內容快速、可靠地傳輸至每一個端點。

    解決方案

    方舟內的大型沉浸式體驗需要依賴高性能的信號切換及處理來實現，而 Extron 的 XTP 系統可滿足此類需求。其內置的豐富而強大的功能，可與更多 XTP II 功能及光纖設備相兼容，以支持未來系統擴展升級。此外，對客戶而言，僅通過更換輸入/出板卡就能輕松實現系統升級，適應最新的技術發展趨勢，這是非常令人滿意的--Mike Jonas項目經理，集成商

    由于視音頻設備主機柜到顯示器的距離較遠，HD-SDI 或 CATx 電纜的信號傳輸能力無法滿足這一距離要求。因此，基于以上所有應用需求及信號傳輸距離等因素，集成商決定采用光纖布線，并選用 Extron 的 XTP Systems® 搭配 XTP® 光纖產品來實現信號的切換和分配。光纖不僅能夠輕松實現信號的遠距離傳輸，其固有的隔離特性可有效確保信號不受外界干擾，如游客的無線設備等。

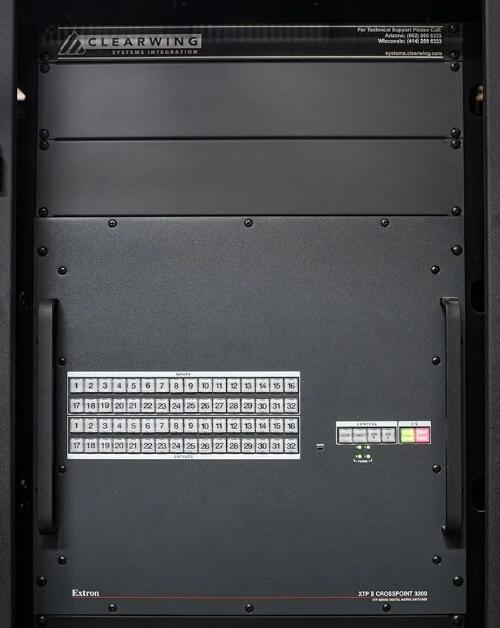

    在評估了眾多視音頻信號切換及分配解決方案后，設計工程師決定選用 Extron 的 XTP II CrossPoint 3200 模塊化矩陣切換器作為系統的主設備。因其不僅支持 3G-SDI 信號輸入，還能對此類信號進行格式轉換，之后可通過光纖傳輸至遠端。它集成的優質控制功能，以及支持熱插拔和冗余電源等特性，為整個系統的高性能和高可靠運行提供了有效保障。

    XTP II CrossPoint® 矩陣切換器是一款面向未來的信號分配系統。它采用 50 Gbps 數字交換背板，可提供足夠的帶寬以支持未來高達 8K 的視頻分辨率和 HDMI 2.1 此類最新的視頻格式。因此系統集成商確信，圍繞 XTP 這一主設備展開系統設計，并明確升級路徑，未來他們就只需參考最新的信號格式，通過更換輸入/出板卡和接收器的方式來進行系統升級，矩陣切換器的機箱可保持在原位，這樣有利于延長設備的使用壽命。

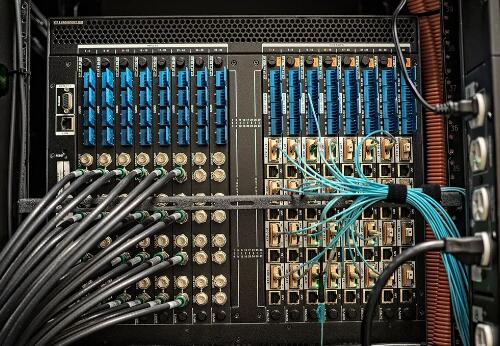

    本次項目中，XTP II CrossPoint 3200 機箱采用滿配，集成了多張 XTP CP 4i 3G-SDI 輸入板和 XTP CP Fiber 4K 4o 輸出板。

    在 28 個交互式站點中， Extron XTP FR HD 4K MM 光纖接收器負責接收帶嵌入音頻的視頻信號。從矩陣切換器的以太網控制端口插入的雙向 RS-232 控制信號可與視音頻信號一起發送，以實現按預定時間表自動開啟或關閉顯示器。XTP 光纖產品通過多模光纖電纜可傳輸信號至 700m 遠的距離，從而可輕松滿足這里信號的傳輸距離。

    XTP 產品卓越的功能及特性大大加速了系統安裝進程，同時，其支持單根電纜傳輸視音頻及控制信號的特性，也幫助用戶方有效節約了成本。

    方舟的技術人員可在中央控制室對場內所有視音頻設備的運行情況進行監控。而現場的視音頻系統亦支持自動喚醒功能，按要求提供內容演示，并在指定的時間關閉。

    成果反饋

    “我們喜歡為 “諾亞方舟” 這類極具特色的項目來設計視音頻系統，很榮幸此次能夠參與其中。Extron 的 XTP II 系統為該項目提供了其所需的所有性能表現及靈活性，它將原本天馬行空的想象成功轉化為身臨其境的交互式體驗--Mike Jonas項目經理，集成商
