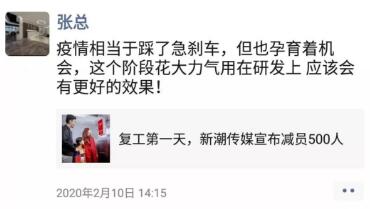

    復工第一日，大視總經理便直言：疫情也是一種機會，現在將加倍的精力投入到研發中，也許會有更好的研發成果。

圖源自大視總經理朋友圈

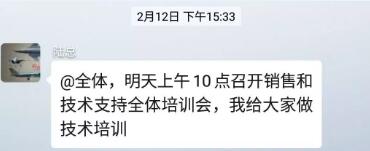

    市場總監也緊抓時間，利用這段時間為銷售和技術支持帶來音視頻行業的專業培訓。

圖源自大視內部群

    趁此機會，小編也去報名參加，好好地學習了一番。上周培訓的主題是“怎樣算視頻帶寬？”，其中涉及了帶寬的理論知識以及視頻帶寬計算方法。小編覺得這個知識還挺有趣的，所以在周末消化、整理了一下，準備從下面三個問題入手，給大家分享一下我學到的“帶寬”小知識。

    視頻帶寬是什么？

    視頻帶寬怎么計算？

    專業音視頻帶寬參數重要嗎？

    1.視頻帶寬是什么？

    帶寬應用的領域非常廣泛，但在數字通信領域，帶寬是指單位時間能通過鏈路的數據量，反映通信速度的快慢或通信信道容量的大小。數字視頻帶寬即單位時間內能通過視頻信號的數據量。

    脫離抽象的概念，小編是這樣理解的：數字視頻的傳輸好比運貨，“視頻信號”就是倉庫里的貨物，決定了“倉庫”的大��；而“視頻帶寬”就是單次運輸的貨物量，決定了運輸通道的寬窄。如果運輸通道足夠寬，那么貨物運輸就會順暢，反之，貨物運送就會受阻。

    2.視頻帶寬怎么計算？

    我們先來看看公式：

    總帶寬：總行數x總列數x刷新率x每像素bit數

    有效帶寬：實際顯示的視頻/圖像的行數與列數乘積x刷新率x每像素bit數

    舉個例子：

    1080P@60Hz視頻傳輸中，有效列數是1920，而總列數（有效列數+空白列數）是2200；有效行數是1080，而總行數（有效行數+空白行數）是1125。

    總帶寬：

    2200x1125x60x24=3,564,000,000=3.564Gbit/s

    有效帶寬：

    1980x1080x60x24=2,985,984,000=2.98Gbit/s

    “總帶寬”和“有效帶寬”有什么區別呢？

    因為視頻傳輸并不是一口氣把圖像運走，而是會一邊傳輸一邊休息（休息就會形成空白行blank），總帶寬會將blank計算在內，所以總帶寬數值比較大，因此相匹配的運輸通道會寬一點。而有效帶寬不計算空白行，所以有效數值會比較小，因此相匹配的運輸通道會窄一點。

    3.專業音視頻帶寬參數重要嗎？

    重要！重要！重要！

    以下兩段文字需熟讀并背誦！

    因為信號的帶寬大于系統的帶寬，則信號通過此系統時，就會損失許多重要成分而產生較大失真；若信號的帶寬遠小于系統的帶寬，信號便可順利通過。

    結合本行業來說，無論是拼接還是融合處理器，他們的處理能力往往和其支持的最大帶寬有直接關聯。同理也適用于系統的傳輸器及線材的選取。

    舉個例子：

    大視HDMI 4K60輸入卡 最高支持600Mhz數字頻率，最高14.4Gbps處理帶寬，為滿帶寬（參見下方常見視頻信號參數），即可支持任何4K60以內的信號，且保證信號無損輸入。

    大視HDMI 4K60輸入卡正視圖

    圖源自大視V課堂PPT
