查塔姆會議中心（簡稱：CCACC）坐落在北卡羅來納州的匹茲堡市郊，它也是當?shù)刈畲蟮模�可靈活用于舉行公共及私人活動的會議場館之一。

    “我們非常喜歡使用 Extron 的產品。XTP 矩陣切換器運行非常穩固，從調試到系統配置也非常的輕松便捷。同時，TouchLink Pro 觸摸屏和 Global Scripter 軟件大大優化了查塔姆會議中心的自動化系統控制。”--ChrisFerris, 設計工程師, Strategic Connections 公司

    項目挑戰

    CCACC，其主體包含兩個可分離式空間：一個展覽廳和一個會議區。通過采用可伸縮的隔斷墻，展覽廳被配置為三個獨立空間，而會議區則可被分隔為四間大小一致的會議室。

    可伸縮移動的隔斷墻通過內置的感應系統實現自動化配置。按下按鍵，視音頻系統首先需探測所有隔斷墻的位置，再根據分隔出空間來識別和分配可用的信號源設備及顯示設備, 進而為已選用的設備配置相應的視音頻控制功能。視音頻系統需支持通過中心點來進行統一管理和控制，以符合不同空間的配置及需求。

    為支持這一可配置的會議室，ExtronXTP II Crosspoint 3200 可將實時和節目音頻信號路由至 DMP 128 AT 進行混音，之后通過本地 Dante 網絡進行分配。

    完整的 Extron 解決方案

    集成商 Strategic Connections 公司（簡稱：SCI）來自北卡羅來納州的羅利，他們負責此次項目的視音頻系統設計與安裝。SCI 選用 32x32 的 XTPII CrossPoint 3200 矩陣切換器，7 張 XTP CP 4K 雙絞線輸入/輸出板用于視頻、音頻及雙向控制信號在中心設備間的矩陣切換器和各類遠端信號源設備及顯示器之間的延長和傳輸，且無需考慮可分離式空間的配置。Extron XTP® 雙絞線發送器和接收器可通過矩陣切換器供電，及傳輸信號至遠端設備。XTPII CrossPoint® 矩陣切換器配備的 XTP CP 4o SA 音頻輸出板，便于連接至音頻系統。

    3 臺 Extron DMP 128 AT 數字音頻矩陣處理器可提供音頻處理及 Dante® 網絡連接。它們可將音頻信號傳輸至中心的 Dante 網絡。除支持近 100 路流傳輸之外，每臺 12x8 音頻處理器內置的 ProDSP™ 技術、混音及其它功能，都可為 CCACC 內舉行的各類活動提供便捷高效的音頻管理。Extron SF 3CLP 和 SF 26CT 天花板揚聲器分布在整個建筑內，用以實現語音增強及音樂播放。

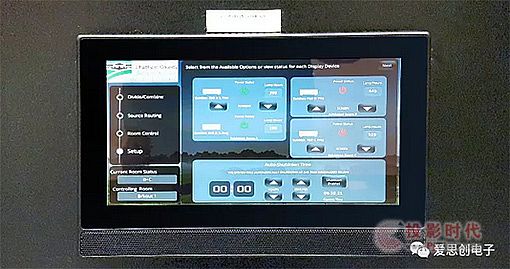

    Extron TLP Pro1022M 10" 墻面安裝型 TouchLink Pro 觸摸屏定制的界面用于控制 CCACC 的 XTP 系統所支持的輸入/輸出信號源設備。

    Extron TLP Pro 1022M 和 TLP Pro 520M 墻面安裝型 TouchLink® Pro 觸摸屏被安裝在固定的墻壁上，確保整個場館內采用近乎一致的、用戶友好的視音頻系統控制。2 臺 Extron IPCP Pro 350 IPLink® Pro 控制處理器與 10” 和 5” 觸摸屏協同工作，可控制視音頻信號路由、信號源設備及顯示器。4 臺安裝了 Extron Control 應用程序的 Apple® iPad® 平板電腦可為整個場館提供便捷的系統控制。

    SCI 采用 Extron 的 GlobalScripter® 集成開發環境對控制系統進行編程。他們認為這款集成開發環境（IDE）的功能非常之強大，它能夠方便的管理系統內錯綜復雜的功能，有源器件輸入輸出的輪詢，以及其它重要的任務。

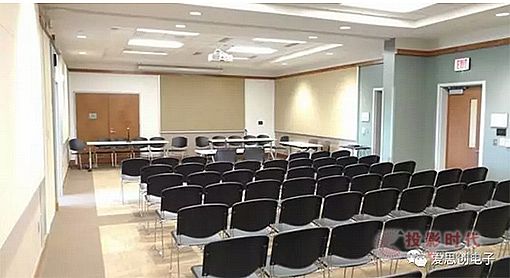

    該房間雖然僅占用整個可分離會議區的四分之一，它可提供與啟用整個空間相同的視音頻及控制功能。

    成果反饋

    SCI 使用 Extron XTP 信號路由及 TouchLink Pro 控制構建了一套能夠滿足所有應用需求的、先進的可分離式房間系統。這些可配置的空間可用于各類規模的會議、招待會以及展覽等等。當?shù)叵嚓P(guān)部門對全新的 CCACC，及為其配備的支持可編程視音頻控制的 XTP 系統的成功啟用，感到非常的開心和滿意。
