陽江核電有限公司是中國廣核集團的成員單位,于2005年2月23日注冊成立,負責陽江核電站的建設和運營管理。

    陽江核電廠位于美麗的南海之濱——廣東省陽江市東平鎮,是國家“十一五”規劃重點能源建設項目,采用我國自主品牌的壓水堆核電技術,將連續建設6臺百萬千瓦級核電機組,是目前我國一次核準機組數量最多和規模最大的核電項目,是我國核電規�；�、系列化、標準化發展的重要標志。

    鑒于核電項目的特殊性，甲方要求所有設備都要做到簡單易用、安全可靠、運行穩定。無數工程項目的應用證明，QSC CORE110f和鐵三角會議話筒完全能滿足客戶的需求。

    我們在設計一個會議室的擴音系統時，通常是采用“會議話筒+會議主機（或數字矩陣處理器）+調音臺+功放+音箱”或“會議話筒+會議主機（或數字矩陣處理器）+中控+功放+音箱”的組合，兩個組合都是因為會議主機（或數字矩陣處理器）不能方便地調整音量而要增加調音臺（或中控），使用調音臺或中控面板調整音量。

    在該項目中，采用了音視頻處理能力非常強大的QSC CORE110f+鐵三角會議話筒+功放+音箱的擴聲組合，整個系統安裝方便，簡單易用，完全打破了常規的會議系統的組合方案，取得了更佳的使用效果。

    CORE 110f具有8路平衡式麥克風/線路電平模擬音頻輸入和8路平衡式線路電平模擬音頻輸出通道。除了固定的8&8模擬音頻輸入輸出通道外，CORE 110f還具有8路平衡式麥克風/線路電平模擬音頻輸入/輸出軟件自定義通道。這是QSC的一個獨一無二的創新設計：在系統配置或運行時，可將單獨一個通道配置為麥克風/線路電平輸入或麥克風/線路電平輸出。這樣， 這臺僅為1 U 的CORE 110f可提供24個模擬信號輸入/輸出端口，以及其它特殊輸入/輸出端口，如VoIP，POTS，內部硬盤媒體播放/錄音和USB接口。通過兩臺或多臺CORE 110f級聯，或者使用I/O接口箱，還可以擴充更多的輸入/輸出端口，以滿足更多場合的需求。

    在該項目中，3個會議室分別使用了18支、23支、24支會議話筒，每個室我們都配置了兩臺CORE 110f，可以提供了32個麥克風/線路模擬音頻輸入和16路模擬音頻輸出通道，使用一個TSC-47觸摸屏控制器控制音量。

    CORE 110f系統設計如下圖：

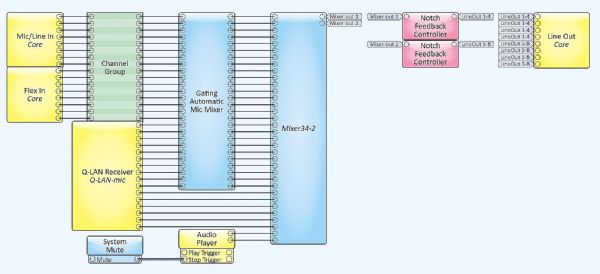

    一、其中一臺CORE 110f（我們稱為A機，另一臺稱為B機）系統圖：我們將A機的8個自定義端口及8個模擬音頻輸入口設為會議話筒輸入口，將B機的2個自定義端口及8個模擬音頻輸入口也設為會議話筒輸入口，提供幻象電源；將B機的6個自定義端口設為輔助模擬音頻輸入口，用于連接無線話筒及PC音頻等。A機與B機通過網絡交換機連接，通過Q-SYS Designer軟件配置實現信號分配。

    從系統配置圖可以看到，我們為26個會議話筒端口配置了一個26路的門限混音模塊，該模塊可設置同時開啟話筒的數量，避免了因大量話筒同時開啟而影響系統的穩定輸出。26路門限混音輸出與6路輔助輸入信號通過一個34路混音模塊混合成2路信號，再經過2個反饋抑制模塊處理，然后發送到8個輸出端口，輸出模擬音頻信號供下一級設備使用。

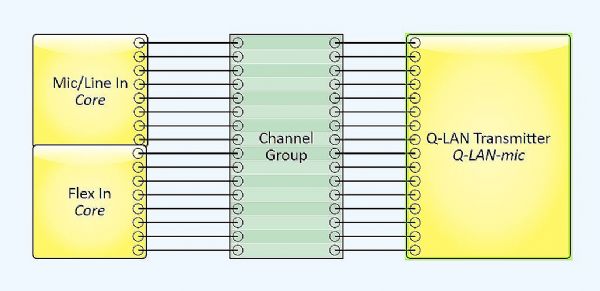

    二、B機系統圖：將輸入的模擬音頻處理后，通過Q-LAN將信號發送給A機，實現兩機的信號互聯互通。

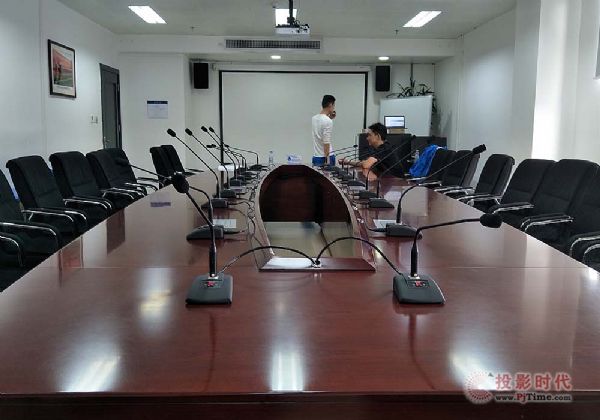

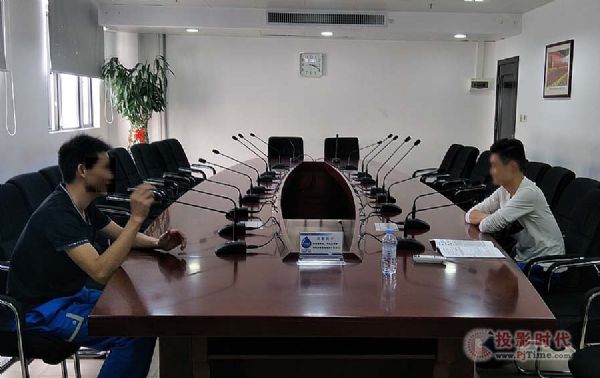

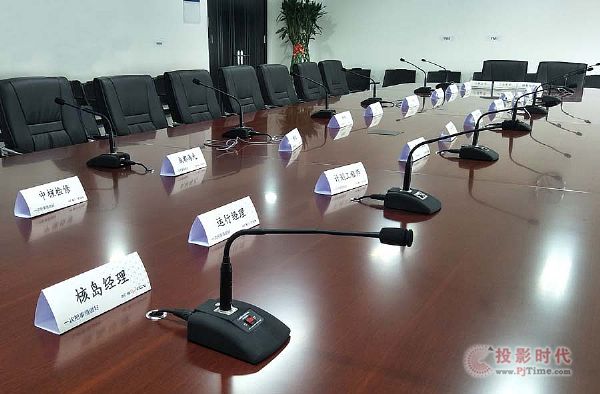

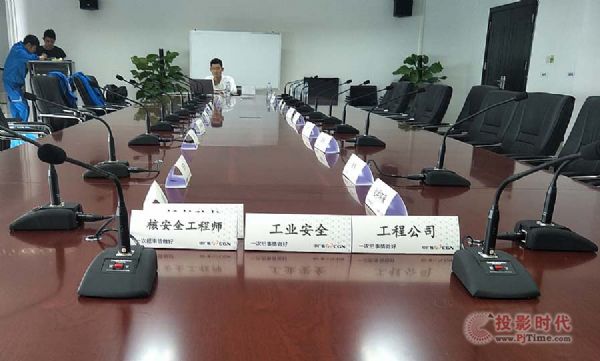

現場照片：
