從16年底，美國微視公司就與意法半導體（ST）宣布合作開發、生產、銷售及推廣激光束掃描（LBS）技術，其中LBS解決方案開發的內容就包括微型投影儀和平視顯示器（HUD）。目前，在微電機系統（MEMS）技術已經在硅基片中構成了完整的微顯示器，無須再制造附加的上層結構。

    MicroVision MEMS 掃描鏡結構與原理

MEMS掃描鏡內部構造

    MEMS鏡組件中有一個反射鏡懸浮在常平架（Gimbal Frame）內，常平架上有一個微加工的通電線圈。MEMS裸片周圍安裝有永磁體，用于提供磁場。

    在MEMS鏡組件工作時，只要給MEMS線圈施加一個電流，就能在常平架上產生一個磁力扭矩，并沿旋轉軸的兩個方向產生分量。扭矩的兩個分量分別負責常平架圍繞撓曲懸架旋轉和掃描鏡諧振模式振動，通過水平和垂直波的簡單疊加，從而使得MEMS鏡面產生雙軸轉動。

    紅、藍和綠色激光二極管與 MEMS掃描鏡集成在一起形成一個緊湊的彩色顯示引擎。其中，掃描鏡系統在設計中使用了MEMS和小型激光器。

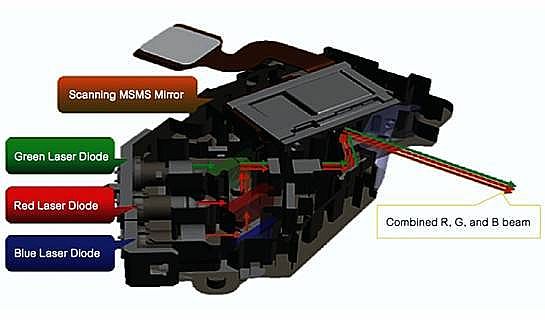

包含MEMS掃描鏡和激光光源的掃描引擎子系統

    PicoP激光束掃描技術工作原理

PicoP掃描技術的工作原理

    當需要顯示某種顏色的單個像素時， 系統中的激光器會打開。若由于圖像內容而不需使用三個激光器中的某一個時，可將其關閉，從而最大程度地減小功耗。

    這個系統可以產生720p、1280×720的圖形顯示分辨率，亮度可達25lm，在1.1m的投影距離上可以形成對角線尺寸約為1m的圖像。因此這種設計具有功耗低和體積小的特點。使用激光光源的另外一個優勢是，圖像在任何投影距離點都處于聚焦?fàn)顟B(tài)，不需要任何調整。使用激光光源還能給顯示器提供很寬的色域，產生鮮艷生動的顏色，如下圖中的CIE色度圖。

激光光源可以提供很寬的色域，并且能夠產生鮮艷的色彩。

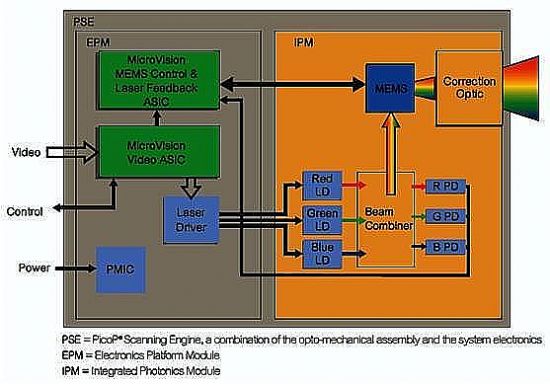

顯示引擎與視頻和MEMS驅動電路集成在一起。這種系統形成了PicoP掃描引擎。

    PicoP掃描引擎由兩個單元組成：

    一體化光電模塊（IPM）

    電子平臺模塊（EPM）

    在激光投影領域，索尼旗下就推出過一款混合光源1080p微型投影機，在之后又相繼推出面向家庭游戲主機用途的激光微型投影機MPCL1。在2014年2月，索尼公司就對外宣布正在研發一種高清分辨率的微型投影核心部件，該部件采用的正是美國MicroVision（MVIS）公司的PicoP移動投影技術。

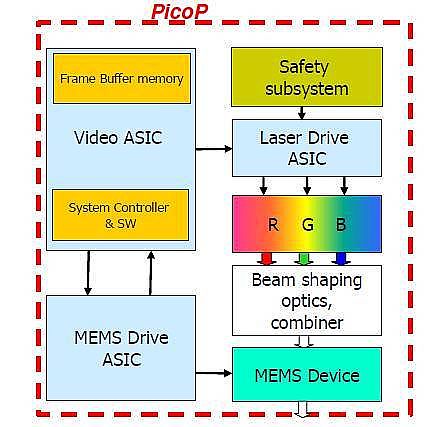

PicoP掃描引擎內部工作流程圖
