人類獲取的外界信息有70%來源于視覺,獲取并實時同步顯示視覺圖像信息是非常重要的. 隨著計算機圖形技術、顯示器技術的迅速發展，加上越來越多的信息內容同時顯示。大屏拼接成為實現超精細、完整顯示所有信息內容的唯一選擇。

    HB-VX4就是基于超高清大屏拼接用途而設計的外置分屏寶。其采用100%的純硬件低延遲設計，自主開發的專利高速圖像處理芯片，支持顯示卡的3D加速，不占用cpu資源, 單一外置設備即完成基本的2路信號輸入，4路信號輸出設計，并能同時疊加多個HB-VX4,實現擴展更多輸出端口功能。

    在常規的顯示卡拼接方案中,都面臨輸出端口不足的問題,例如amd 只能拼接6路,nvidia只能拼接4路, Matrox能拼接8路但是卻沒有任何3D處理能力,這對于大屏業主來說,就等于無法實現豐富的圖像內容信息.只能滿足基本的文字信息內容. 但當今amd 和nvidia 顯示卡都有強大圖形處理能力,通過HB-VX4的分屏功能,就可以把顯示卡的輸出能力提高、端口數翻倍,而且是點對點的超高清輸出,沒有任何虛擬像素插入,超低延遲。

圖3 顯示卡+HB-VX4拼接示意圖

    HB-VX4 采用2路DP高帶寬輸入，分別進行圖像處理后，輸出到對應的2路DVI接口，相當于把顯示卡的1路DP輸出分解為2路水平延伸的DVI輸出, 從而實現分屏功能。每臺顯示器顯示應用程序或桌面的一部分,對于操作系統和顯示卡來說，HB-VX4完全透明。因此并不需要安裝任何驅動程序和軟件，兼容任何操作系統，更不用違反保修規定拆開主機進行連接安裝。

    HB-VX4 自帶OLED面板和控制按鍵，直接設定需要的分辨率，輸出物理分辨率為2臺顯示器水平拼接所得分辨率的總和.當HB-VX4連接顯示卡DP信號后，就能使顯示卡自動匹配并輸出，完全不需要安裝額外的軟件造成系統的穩定性下降。HB-VX4 每一路dvi輸出都支持高達21種輸出分辨率，包括常用的1920*1200 ，1920*1080， 1400*1050， 1440*900，1024*768等等。還能支持50Hz /60Hz以適應不同的國家和地區標準。

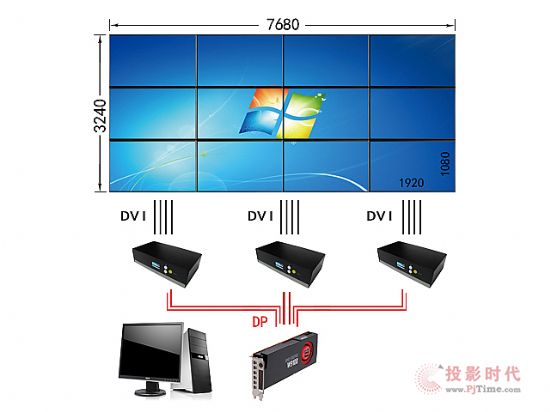

圖5：4*3拼接連接圖 8k

    圖片介紹：顯示器采用標準1920*1080分辨率，通過顯示卡6口輸出，獲得12個顯示器所組成的超高分辨率7680*3240，并且是一個完整windows桌面的支持3D程序的拼接大屏

    HB-VX4對顯示卡輸出進行水平切割，擴展顯示卡的單個輸出顯示到2臺顯示器上，單臺HB-VX4實現4 屏的水平或2*2拼接，還可以支持對多路輸出顯示卡的各DVI/DP 接口實現獨立分屏，多臺疊加實現更多的4*2、2*4、6*2、2*6、4*3、3*4等網格拼接。輸出物理分辨率為多臺顯示器拼接所得分辨率的總和（總水平分辨率 * 總垂直分辨率）,適合數字標牌，多通道軟件融合，DLP 背投拼接，LCD 超高分辨率拼接等大屏幕拼墻系統。
