官方參數介紹

    自2014年4月香港春季電子展，芯片廠商瑞芯微的RK3288方案正式發布之后，經過多方面測試之后，國內諸多OTT廠商分別圍繞該芯片方案開發出屬于自己的產品。作為智能盒子領域的代表品牌之一——云網行同樣推出了針對RK3288方案的網絡高清播放器產品R13/S，本次我們所測試的R13/S是經過半年多以來不斷升級完善之后的產品，下面就讓我們一起來感受這款采用被瑞芯微號稱“跑分王、游戲王、超清王”方案的R13/S網絡盒子吧！

云網行R13/S智能盒子

    R13/s采用了瑞芯微RK3288芯片，支持4K*2K 60fPS視頻解碼輸出，MaliT76X核心，RK3288采用最新的A17架構、結合16個統一渲染著色器的配置，具官方數據顯示比目前市場主流的Mali- 400MP4整整提升了500%，比 Mali-T604提升400%。此外，RK3288還引入了多項內存壓 縮技術，如ARM 幀緩沖壓縮格式(ARMFrame Buffer Compression)、ASTC紋理壓縮技術、以及 TransactionElimination智能消除技術。最值得一提的是，R13/S是目前為止在智能盒子中支持HDMI 2.0的僅有的幾個產品之一。

R13/S智能盒子官方參數

    本次測試的云網行R13/S智能盒子采用了2G機身內存及8G Flash存儲設計，在閃存方面采用的2+3+3系統固定分配方式，即系統占用2G、應用包占用3G、另外3G可供個人支配。

藏巧于拙 R13/S外觀鑒賞

    云網行R13/S網絡高清播放器采用全塑料外殼設計，無論是從產品外形還是尺寸規格上來看都酷似我們常見的wifi路由器。機身頂部采用亮黑鋼琴烤漆工藝不宜耐臟，稍有劃痕或印跡便能清晰可見。

云網行R13/S網絡高清播放器

    R13/S智能盒子的機身正面分布了一個強制性電源開關按鍵、紅外遙控信號接收口、內置微型拾音口可方便語音搜索。R13/S出口版還具有一個內置攝像頭，但該機型在國內銷售版本均將這一功能給閹割掉了，所以在國內銷售的R13/S均無此功能，攝像頭口僅為擺設。

云網行R13/S網絡高清播放器

    云網行R13/S智能盒子支持外置TF卡，方便用戶擴展存儲。

云網行R13/S側面TF卡槽設計

    R13/S智能盒子的背面為接口布局區域，在接口配置方面云網行R13/S相比同檔次機器來說絕對是出類拔萃的。除具備常規的DC電源輸入口、千兆網口、3.5mm耳機口之外，其配備的HDMI 2.0高清輸出口在同檔次產品中絕對是稀世珍品，此外還配置了多達3組的USB 2.0接口及SPDIF光纖音頻輸出接口。

云網行R13/S智能播放器背部接口布局

    機器底部采用磨砂亞光黑工藝，同時在機器底部四角部位均采用傳統式防滑橡膠墊設計，由于R13/S采用了瑞芯微RK3288芯片設計，在功耗方面控制得比較到位，所以我們看到在機器底部沒有采用大面積的散熱孔設計。

云網行R13/S網絡智能播放器底部

    R13/S電源適配器采用USB分體式設計，相對如今只智能時代來說，該適配器在關鍵時刻可替代手機充電器（PS:如非緊急盡量使用原配充電器使用）

R13/S智能盒子電源適配器

    云網行13/S智能盒子的遙控器采用了傳統的31鍵設計，除基礎的按鍵之外還具有常用的WEB瀏覽器快捷按鍵及APP應用等快捷按鍵。遙控器從外形上看酷似采用金屬拉絲設計，但其實也是采用的全塑料材質壓塑而成，固在手感方面稍有欠缺。

R13/S智能盒子遙控器設計

雙界面設計 適宜更多人群

    云網行R13/S網絡高清播放器采用了原生安卓4.4操作系統，在UI方面采用了雙界面設計，根據不同人群的應用習性可分別進入不同的應用界面，盡最大努力滿足更多消費者的使用需求。

云網行R13/S網絡盒子啟動界面

    無論從開機還是到導航界面甚至是系統界面，R13/S都像是一部采用原生態的安卓手機，不到10秒的啟動速度（僅針對本測試樣機）絕對可稱得上盒子中的巔峰之作。

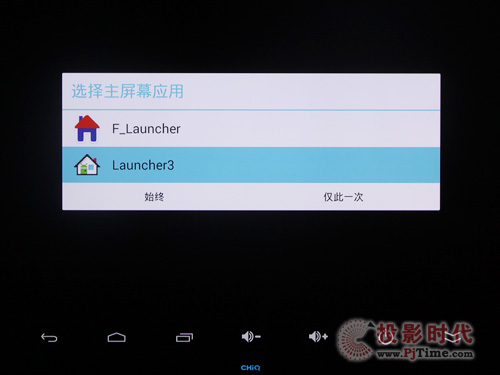

云網行R13/S啟動界面選擇

    雖然我們在語言上選擇的是簡體中文，但進入應用界面后依然是一堆英文，包括系統主菜單也是英文，對于小編來說雖然不在話下，但對于部分“文盲”來說，操作起來就不是很方便了。

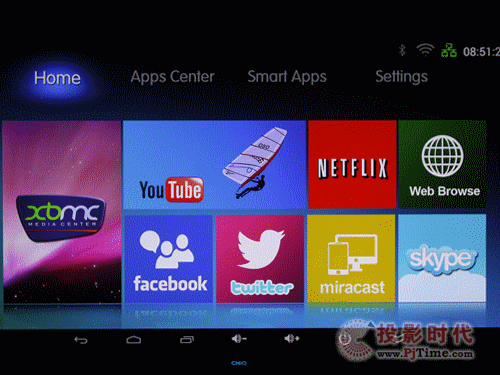

R13/S智能盒子英文主菜單

    云網行R13/S網絡高清播放器具有wifi功能，進入菜單設置打開WIFI可進入wifi設置界面，用戶可根據需求選擇自己的wifi進行連接，在確保wifi打開狀態下，用戶必須進入AP列表菜單才能選擇SSID進行連接。

R13/S智能盒子WIFI連接設置

    在設置方面，云網行R13/S智能盒子采用了原生態安卓4.4系統設置。

安卓4.4原生態系統設置界面

雙UI設計更具人性化

    通過菜單顯示主題選項進入另一桌面，大家是否有種似曾相識的感覺？沒錯，云網行R13/S網絡高清播放器的領一UI界面酷似我們常用的安卓平板UI。

云網行R13/S智能盒子主界面

    主界面采用窗口化UI設計，用戶可以將常用的應用快捷圖標放置在習慣的位置，也可通過主界面下方的應用總覽尋找想要的應用。

R13/S智能盒子飛鼠功能

    云網行R13/S智能盒子的遙控器上自定了幾個常用應用的快捷按鍵，如用戶需呀使用瀏覽器即可直接通過按擊遙控器上的瀏覽器按鍵進入。為方便操作，該機器還具備了飛鼠功能，用戶可通過遙控器的飛鼠開關打開飛鼠功能，使用飛鼠直接點擊想要輸入的字符或按鍵。

R13/S智能盒子媒體服務器

    媒體服務器——R13/S網絡高清播放器的一大特色功能，用戶可以將自己喜歡的圖片、音樂、影片通過R13/S組建自己的媒體服務器進行資源共享。

媒體服務器設置界面

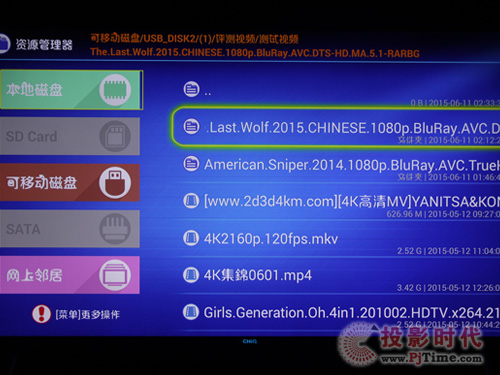

    通過資源管理器，用戶可輕松訪問同一網段內其他電腦、播放器、媒體服務器等域網內所共享的資源進行播放，亦可訪問直接接入本機USB口的移動硬盤、U盤、TF卡等外接存儲介質內的資源進行播放或應用的安裝。

云網行R13智能盒子資源管理器

    在實際測試中，通過網上令居搜索同一域網內的共享資源時所有搜索到的機器名都顯示為“LOCALHOST”，通過wifi連接時搜索即顯示正常。

網上鄰居搜索界面

    出廠設置下可以看到系統自帶的部分應用，用戶也可通過ROOT刪除不必要的應用，畢竟作為一款上時間使用的盒子來說空間還是比較寶貴的。

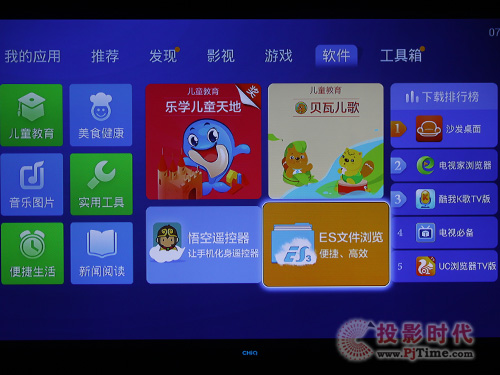

R13/S智能盒子出廠應用總覽

安卓原生態APK安裝器

    對于智能盒子而言，第三方APK應用安裝的兼容性直接關系著盒子的實用性，所以對于云網行R13/S網絡高清播放器對第三方APK應用的兼容性測試也是必不可少的一步。

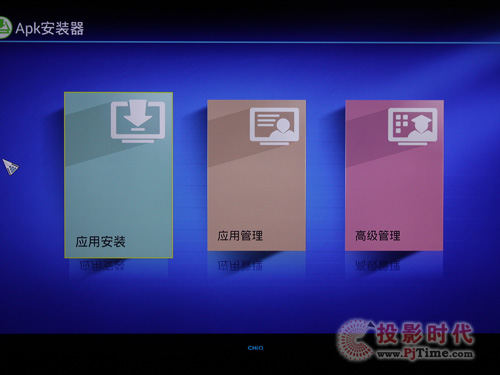

云網行R13智能盒子安卓原生態APK安裝器

    云網行R13智能盒子的第三方APK應用安裝可通過網絡在線下載、外接U盤/移動硬盤、TF卡等途徑實現。用戶可通過系統自帶的安卓原生態APK安裝器對應用進行安裝、卸載、管理。

云網行R13智能盒子APK安裝器

    測試中我們分別使用網絡在線安裝、U盤APK安裝、移動硬盤及TF卡安裝，實際測試云網行R13智能盒子在對第三方APK應用的兼容性還有待提升，在安裝個別應用時會出現無響應的情況，不過大部分APK應用均能正常安裝。

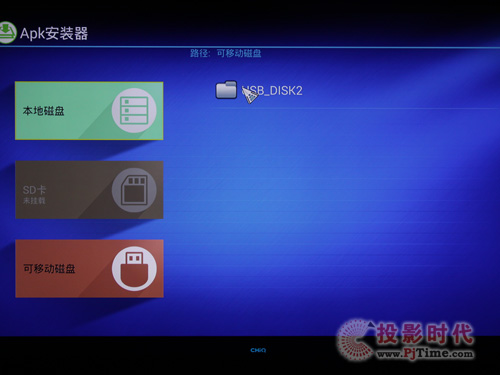

移動硬盤APK安裝

    如果用戶需要使用第三方APK應用菜單時，需要先將系統字體大小設置為標準大小，否則有可能會出現應用菜單字體過大顯示不全或應用字體過小看不清的現象。

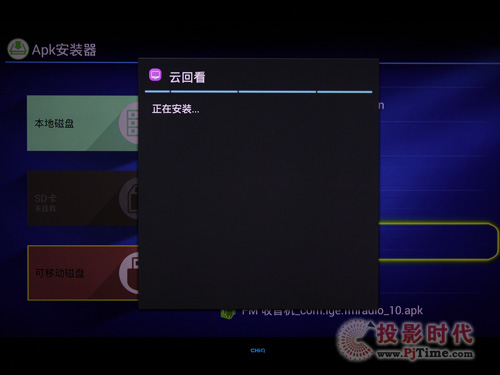

網絡在線APK應用下載安裝

在線視頻效果直播/回看測試

    對于網絡高清播放器來說，在線視頻直播跟回看應該是最基礎也是最主要的功能之一了，下面我就一起來看下云網行R13/S智能盒子的視頻在線直播效果。

云回看視頻測試截圖

云回看視頻測試截圖

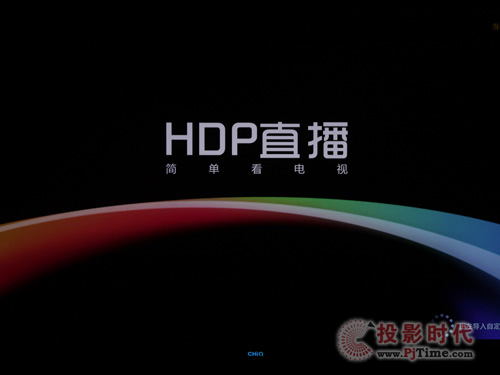

    云回看與HDP直播是目前智能盒子中最常見的兩款APK應用，從安裝到直播，云網行R13/S網絡高清播放器都表現得十分出色，加之測試所用的20M光纖專線配合，在線觀賞超清視頻十分流暢。

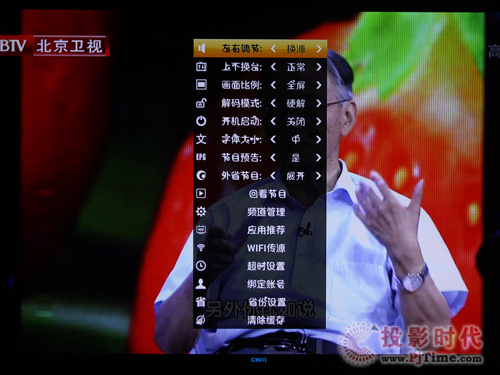

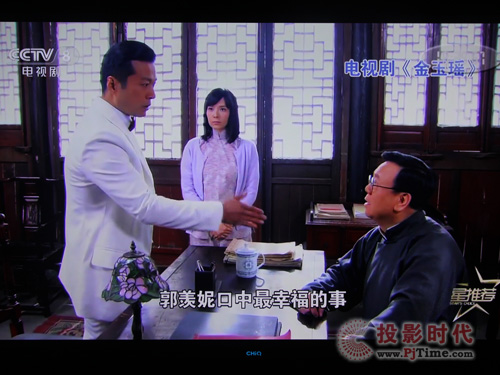

HDP直播視頻效果截圖

HDP直播視頻效果截圖

    作為智能盒子而言，資源的豐富性決定著盒子的實際意義，再出色的盒子沒有相應的應用資源支持也是個擺設品，對于土豪用戶來說，可以自行安裝樂視客戶端、芒果客戶端等更多正版資源平臺應用來增加資源內容。

外設支持很強大

    一款好的盒子，對外設產品的支持兼容是必不可少的。而對于智能盒子而言，藍牙鼠標、鍵盤、手柄等都是在實際使用中經常使用到的外設產品，我們針對云網行R13/S網絡高清播放器對2.4G藍牙鍵盤、游戲手柄的兼容/穩定性進行了測試。

飛智手柄助手

    實際使用中，不同APK應用助手會對不同品牌的手柄有偏向，我們測試使用的是北通游戲手柄，所以采用了飛智手柄助手（PS：個人感覺飛智手柄助手對于北通游戲手柄的兼容更出色一些）。

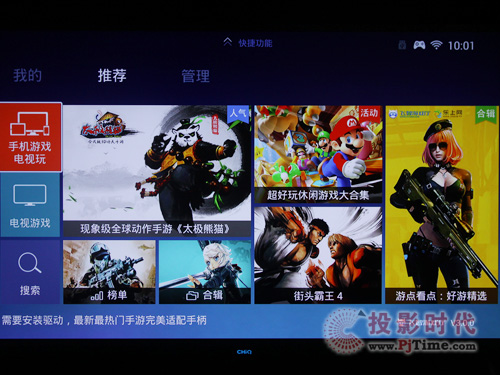

飛智游戲大廳

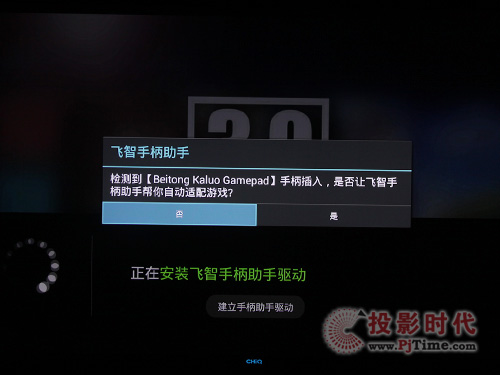

    安裝完手柄助手后系統會彈出詢問窗口，提示是否安裝飛智游戲大廳。云網行R13/S智能盒子安裝飛智手柄助手及飛智游戲大廳一切順利，插上北通游戲手柄后系統會自動提示適配手柄。

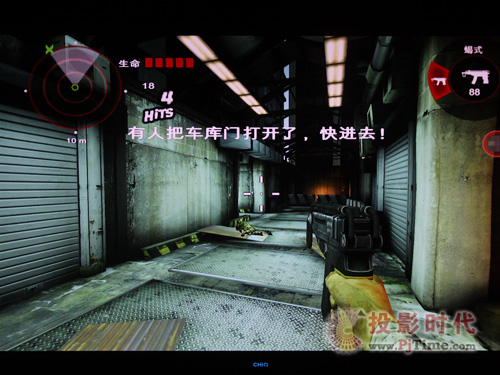

云網行R13/S智能盒子游戲測試畫面

    經測試，云網行R13/S智能盒子在個別大型游戲方面的操作會存在輕微延遲（PS：延遲很小，憑使用感覺初步估計約為0.3秒左右），不過畫面顯示非常流暢，不會出現畫面卡頓等現象。

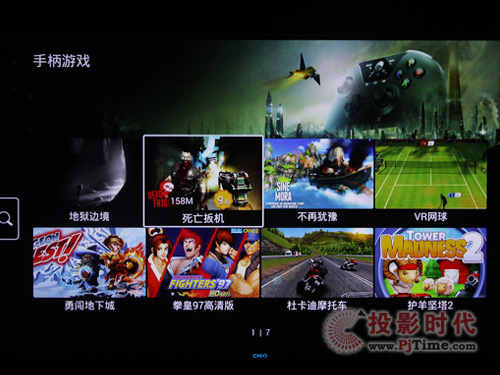

飛智游戲大廳分類游戲

本地資源播放測試

    對于網絡高清播放器而言，除了基本的網絡在線播放功能之外，本地視頻資源的播放效果也是一大重點，如對本地視頻資源格式的兼容性、穩定性等。

本地資源播放列表

    針對本地視頻資源播放，用戶可以自行安裝第三方自己熟知或喜愛的播放器進行播放，在打開資源文件時系統會自動對用戶進行提醒，這就是原生態安卓系統的優勢，想怎么玩就怎么玩，沒有任何限制。

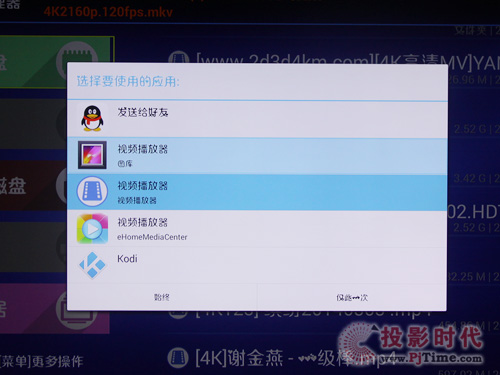

視頻文件打開播放器選擇

    在本地視頻測試上，云網行R13/S智能盒子表現得十分出色，所測試的視頻格式基本全過，而且畫面流暢無卡頓，音軌方面也完全兼容，測試過程中我們連續播放了3部超大碼率視頻（連續播放時長約為7小時左右）也沒有出現閃退、卡機的情況。

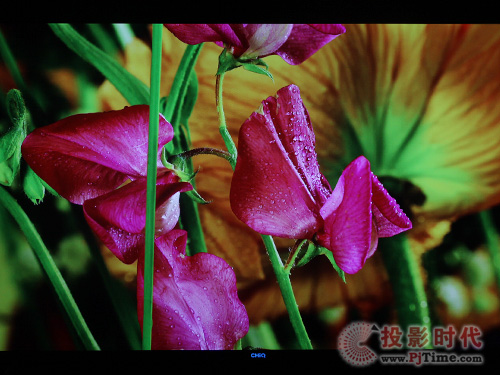

4K視頻播放畫面效果

    作為一款專業的網絡播放器而言，云網行R13/S智能盒子的本地播放性能已經遠遠超出了其他同檔次機器的本地視頻播放水平。

4K視頻播放畫面效果

    機器不兼容藍光原盤拷貝文件夾播放，否則會出現字幕錯亂等現象，使用KODI支持藍光原盤ISO鏡像文件播放，能完整支持藍光菜單、導航。

無ROOT 不安卓

    正所謂無ROOT不安卓，安卓系統不像蘋果的IOS系統一樣沒有什么封閉而言，也不像天貓魔盒的Yun OS系統一樣將進階項都給隱藏掉。云網行R13網絡高清播放器采用純原生態安卓4.4系統，對于搞機一族來說絕對是福利。

刷機精靈連接盒子

    將機器自帶的USB數據線將機器背面OTG接口與電腦USB口相連，通過系統菜單打開開發者選項及PC連接功能，系統會自動識別出所連接的機器。

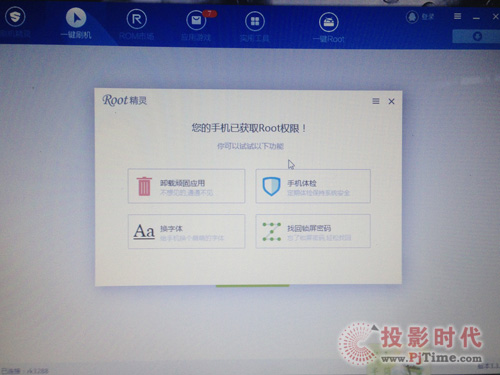

成功獲取ROOT權限

    通過刷機精靈一鍵ROOT，一次性成功獲取到ROOT權限，想要怎么玩就看你自己的了。

系統基本字體庫修改

    測試這里出于各種考慮，我們只對系統字體庫進行了簡單的修改，大家可以看到圖中未修改之前的原版字體跟修改之后的字體對比，是不是更顯萌萌噠！對于搞機一族來說，獲取ROOT權限之后將會有更多玩法，用句簡單的話來說——盒是你的，你想怎么玩都可以！

系統字庫修改效果

    對于云網行R13智能盒子來說，其機器本身是具有攝像頭硬件的，但具官方表示在國內出售的版本考慮個人隱私問題所以將攝像頭硬件給閹割掉了，不過針對有需求的用戶還是可以通過外接攝像頭來實現視頻功能的。

安卓QQ安裝正常

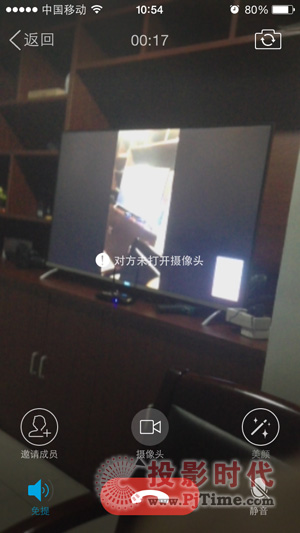

QQ視頻效果

專業軟件得分測試

    云網行R13智能盒子采用了被官方號稱“跑分王”的RK3288芯片方案，下面我們一起來測試這款采用RK3288芯片方案的“跑分王”機。

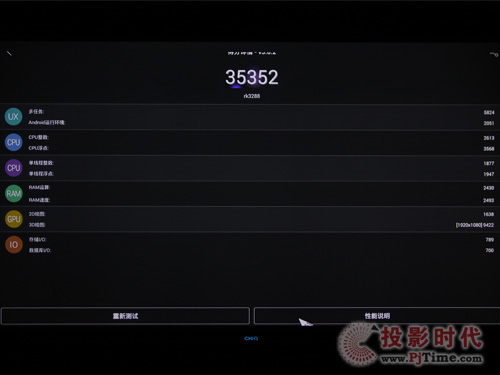

安兔兔跑分測試

    “跑分王”果然不是吹吹就能出來的，35352的跑分在目前的智能盒子產品中絕對算得上當之無愧的頂尖產品了。

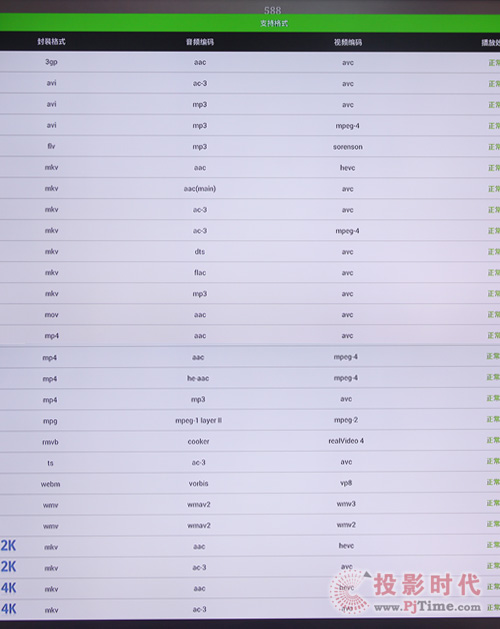

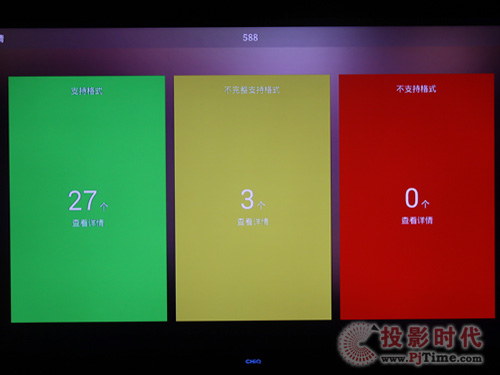

音視頻兼容性測試

    專業音視頻方面，云網行R13網絡高清播放器僅有3個視頻文件不能流暢播放，大部分編碼格式及封裝格式都輕松拿下，甚至連RMVB、FLV這種流媒體格式都沒放過。

音視頻兼容性測試

音視頻兼容性測試

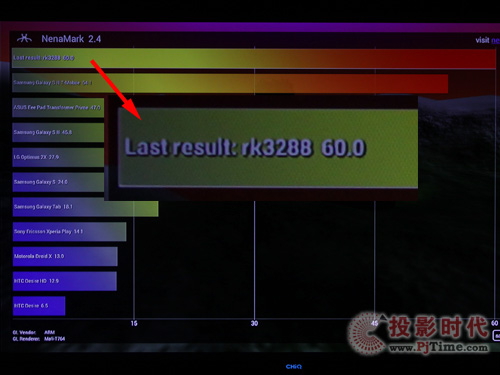

    除了具有優越的跑分能力跟音視頻解碼能力之外，在圖像處理方面R13智能盒子也有著不錯的表現，通過專業軟件Nenamark2測試輕松跑出60fPS。

Nenamark2測試

    瑞芯微RK3288芯片以高性能、低功耗著稱，實際測試中平均功耗在3.5W左右，峰值功耗7W左右，在功耗方面好像并沒有官方說的那么節能。

功耗測試

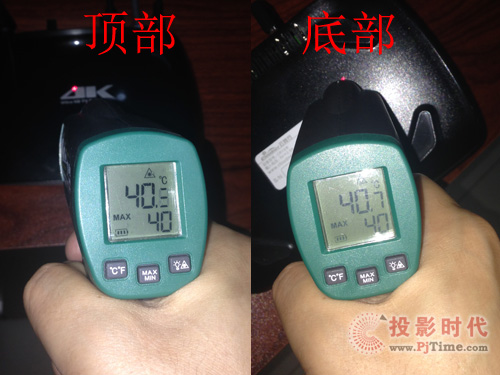

    別看機器在散熱方面只預留了非常小的散熱口，但在實際測試中云網行R13/S網絡高清播放器的散熱表現處理得非常到位，超負荷運行30分鐘后機器正反面溫度都控制在40度左右。

散熱測試

機內構架探秘拆機

    最后進入我們對云網行R13智能盒子的拆卸部序，對這款神機內部構造進行詳細了解。

    頂部機蓋拆卸撕開機身底部防滑橡膠墊，擰開底部四個螺絲后就可使用撬片輕松撬開頂部機蓋，由于外置天線與主板之間采用錫焊牢固，在沒有將天線取出前不能將主板與頂蓋分開。頂蓋、頂蓋與主板之間存在較大空間，這也是為何R13網絡高清播放機會具有良好散熱性能的原因之一。

R13智能盒子主板正面

    云網行R13智能盒子大部分芯片及電子元件均采用貼片式工藝，SPDIF接口采用焊接工藝，主板采用4層PCB板設計。

R13智能盒子主板背面

    音頻DAC采用了TI公司的DRV632芯片，能直接輸出2-VRMS的音頻。電源管理芯片則采用了ACTIVE 8846QM。



R13智能盒子芯片

    云網行R13/S智能盒子還采用了RK1000-S音頻編解碼器，RK1000-S集成音頻codec,高清音視頻信號濾波,和tv 視頻信號輸出功能，主要針對老款電視，目前來說意義不大。閃存方面采用三星8GB貼片式閃存設計。



R13智能盒子芯片

    云網行R13智能盒子采用了目前市場上唯一具有HMDI2.0接口、支持4K@60HZ輸出的瑞芯微RK3288解決方案。

R13智能盒子RK3288芯片

    RK3288采用最新的A17架構，性能相比于A9提升約60%，相比于A12提升約40%，在成熟的28nm先進制造工藝的保駕護航下，其功耗比四核A9還要低。

     RK3288芯片搭載最新、最強的MaliT76X核心，結合16個統一渲染著色器的配置，使得其要比目前市場主流的Mali- 400MP4整整提升約500%，比 Mali-T604提升約400%，是同類別芯片中最快的GPU！另一大特色就是引入了多項內存壓 縮技術，如ARM 幀緩沖壓縮格式(ARMFrame Buffer Compression)、ASTC紋理壓縮技術、以及 TransactionElimination智能消除技術。

     ARM 幀緩沖壓縮格式最大特點是引入了Transaction Elimination智能消除技術，該技術能夠提供快速、實時的無損壓縮與解壓縮，最大限度地減少SoC 內不同 IP 塊之間的數據傳輸量，在減少了整個系統的帶寬同時將相應功耗降低近約50% 。

     ASTC技術是OpenGLES 3.0引入的新紋理壓縮技術，最精彩之處在于它允許壓縮你能想象到的任何紋理，能夠將應用程序使用的所有紋理都進行壓縮，進一步減少了Mali GPU的內存帶寬和內存占用，同時節省能耗。

     這兩項可以節省50%的帶寬。除性能強勁外，Mali T76X還支持GPGPU(通用計算圖形處理器)加速復 雜和計算密集型算法或操作等等。通過強大的圖像處理能力，可以辨別出攝像頭畫面上運動的物體，利 用其高效的性能進行實時渲染，為大家帶來更完美的高清體驗。

      結合64bit雙通道內存，提供了更高的帶寬，絕對的超強性能、超低功耗！真正的強悍，即使云網行R13/S網絡高清播放器在國內銷售的產品相比外銷產品在硬件上將攝像頭功能給閹割掉了，但也足以秒殺市場上大部分同檔次盒子。

測試總結

    作為一款高配智能盒子而言，云網行R13網絡高清播放器除了擁有超強的硬件配置以外，其原生態的安卓系統跟雙UI設計以及對第三方應用支持的兼容性都表現得相當出色。

云網行R13/S網絡高清播放器

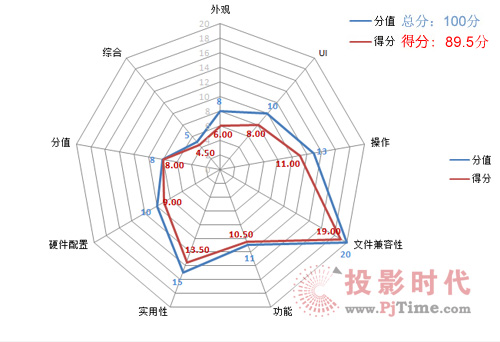

    投影時代網評測室特針對智能盒子在終端用戶手中的使用情況將各項測試以100分為基準權衡比重劃分分值，下圖為本次云網行R13智能盒子測試所得分值表。

云網行R13智能盒子測試得分表

    總結：

    1、外觀設計中庸，做工精細，鋼琴烤漆配以亮黑設計不易耐臟，稍有劃痕或指紋就會很明顯；

    2、機身接口配置豐富，具有音頻SPDIF光纖輸出及HDMI 2.0高清輸出接口，真正做到4K@60FPS 輸出，千兆網口更是智能盒子產品中極少配置的；

    3、采用原生態安卓系統，對用戶而言獲取資源更簡單，實用性及可玩性更強；

    4、雙UI設計適合更多人群，對于菜單中文顯示方面還有待優化；

    5、采用瑞芯微RK3288方案，支持4K硬解碼，常見視頻封裝格式及編碼格式通吃，僅有個別文件出現卡頓現象；

    6、機器內置拾音話筒，搜索、語音通信更方便；

    7、遙控器功能強大，常用功能可一鍵調用，手感欠佳，采用紅外設置操作時需要將遙控器對準機器；

    8、對于個別第三方APK應用的安裝會出現“無響應”的現象，對第三方應用的兼容性有待完善；
