一、方案概述

    1、背景重點分析

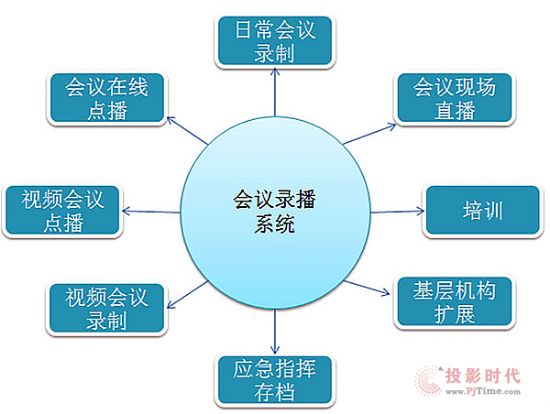

    會議室系統希望利用錄播系統可以大大提高工作效率、培訓質量，不但可以把多媒體會議室的會議、培訓過程完整記錄下來、實時的傳播出去，而且可以把會議、培訓的各種文檔資料(例如PPT等)記錄并傳播，使日常的工作更加科學化、現代化、時效化、便捷化。具體表現為：

    1)支持多媒體會議室的高清攝像機視頻圖像、聲音，以及VGA信號(會議領導電腦上的PPT、Word等電子文檔)的錄制并保存;

    2)考慮到部分會議精神需要和全體員工進行分享，要求通過錄播系統可以講會議召開中的圖像、 聲音，以及VGA信號(會議領導電腦上的的PPT、Word等電子文檔及課件)的在整個大樓進行實時直播，員工(學習人員)在各自的辦公電腦就可以觀看到會議實況直播，分享會議精神。

    3)在會議結束后，可以進行會議文件點播，進行會議精神的二次學習。

    4)根據用戶會議室的視頻源數量和類型靈活搭配編碼器，支持高清視頻采集和麥克風音頻采集。

    2、方案特點

    高清晰度

    采集和編碼1920*1080@60Hz圖像信號，支持2路高品質無損立體聲輸入，并內部進行混音輸出，不錯過任何一個討論細節。

    高靈活

    畫面合成路數(例如某個會議攝像路數增加，保存單畫面數據)等，分辨率，碼率配置即可發生改變。編碼方式、格式可動態調整，針對高帶寬，低帶寬用戶，可以發布不同清晰度的視頻。

    高經濟型

    避免隨著技術變革，設備發展，一次次的更新設備，性能改變，不需要更換設備，添加編碼器即可。

    高共享性

    各會議錄播僅需布置音視頻采集設備，通過會議錄播服務器可共享錄播資源，改變以往一個會議室會議信息只有在場人員才能學習的現狀，提高了設備使用率。

    高擴展性

    滿足應用和用戶規模增長的需要。性能動態可調，不受具體設備限制。新增會議室，僅需要在新增會議室內增加攝像頭、話筒等音視頻設備即可，投資幅度大大縮小。

    3、分兩個方案

    根據會議攝像機的數量、會議室大小與數量的不同，我們分為以下幾種不同方案：

    單個會議室錄播解決方案

    禮堂錄播解決方案

    二、錄播系統的概述

    錄播系統引可以把現場攝錄的視頻、音頻、電子設備的圖像信號(包含電腦、視頻展臺等)進行整合同步錄制，生成流媒體文件，用來對外直播、存儲、點播。 觀眾可以通過網絡將現場的視頻、音頻及計算機屏幕進行實時直播，用戶以瀏覽器及 Media Player 即可同步收看現場影音及圖文內容。

    三、單個會議室錄播的應用

    3.1 單個會議室錄播系統

    該類型會議室在中小企業比較常見，往往該類型會議室配置較為完善的培訓需要的軟硬件設備，能滿足10-20人左右培訓會議使用，除具備常用的投影顯示設備、電腦、攝像頭、麥克風設備。

    針對該類型會議室培訓錄制使用需求，我們推薦采用操作簡單，錄制生成通用ASF視頻文件;可輕松實現PC管理控制。

    應用分析：

    一臺編碼器支持三路視頻的同時錄制(1路單獨畫面，另外兩路組成合成畫面)，正好可以滿足一個會議室內的“全景+跟蹤+演講稿件”的錄制，在多個會議室的情況下，增加相應的主機即可;

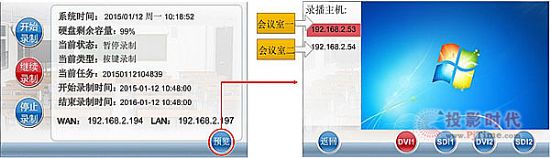

    觸摸屏，支持觸摸功能，支持單獨預覽編碼主機的各個會議室的視頻信號;

    修改單個或多個會議室主機IP地址或信號輸入類型時，不需重起設備，應用方便;

    通過WEB系統管理界面，可對多個會議室進行綜合管理;

    3.2 會議室錄播的應用分析

    會議室內有多路視頻信號源和個顯示端設備時，通常是使用矩陣來處理這些信號的切換(包括遠端信號)，那么錄播系統的主機只需要和矩陣對接即可實現對會議畫面的錄制。

    在開會時，無論是會議話筒的聲音，還是電腦播放聲音或者遠端會議的聲音，都最終要經過調音臺混音，那么為了不忽略掉會議的任何一個細節的錄制，調音臺混音輸出的某一路給到錄播系統的主機即可搞定會議室聲音的接入。

    單個會議室，一般只需錄制電腦、主講人畫面、會議全景畫面，在預算充足的情況我們配置兩臺編碼器與一臺服務器，預留多了信號接口，會議環境添加多攝像機或電腦時，可以直接添加進系統，系統連接示意圖如下

    效果圖如下：

    單個會議室，一般只需錄制電腦、主講人畫面、會議全景畫面，在預算不足的情況我們配置一臺編碼器與一臺服務器 ，同樣也能將三路信號進行錄制，成為畫中畫效果，系統連接示意圖如下

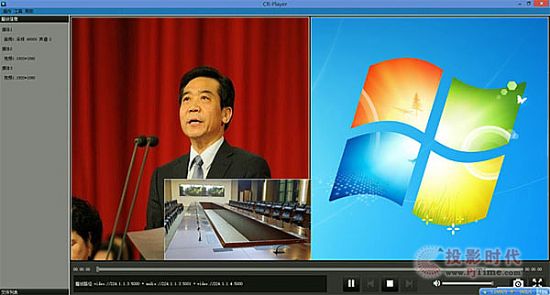

    效果圖如下圖：

    單個會議室，錄播系統與其它系統對接如下圖

    3.3 設備清單：

    1、會議錄播服務器 1臺

    2、會議錄播編碼器 1臺

    3、高清攝像頭 2臺

    四、禮堂錄播的應用

    4.1 系統需求

    禮堂(中型或大型會議室)具備完善的音視頻設備，會議人員較多，通常配置有4個左右的高清攝像球機進行會議實拍，分布式高清錄播系統可以同時對6路視頻信號進行錄制。

    一般在80-100平方左右;配置完整的音視頻設備，有專門的會議管理人員管理會議室，配置豐富的顯示設備和完整的擴聲系統，對會議錄制需求要求較高，一般會記錄多路視頻信號和演講者的PPT信號。

    4.2 系統結構

    禮堂會場比較大，配置了四個高清攝像機，一個攝像機錄制與會者畫面，一個攝像機錄制全場畫面，兩個攝像機錄制主講者，一路信號錄制電腦信號，顯示演講者PPT或簽到人數或投票過程與結果;

    編碼器與服務器之間搭建千兆網絡，傳輸速度快，六路畫面高清達到1080P。

    4.3應用效果

    4.4 設備清單：

    1、會議錄播服務器 1臺

    2、會議錄播編碼器 3臺

    3、高清攝像頭 4臺
