一． 項目背景

    深圳投資大廈賓館位于深圳市福田中心區，與市民中心（市政府辦公所在地）一路之隔，東臨益田立交，西眺五洲賓館，南面是中心區購物公園，北臨深南大道，距金融中心與會展中心僅咫尺之遙，地理位置優越，交通便利。為了滿足各級部門召開管理、技術討論等會議和遠程培訓的需要，深圳投資大廈從國內知名品牌當中，選擇捷控為其打造了一個現代化、智能化的多媒體系統。

    二.客戶需求

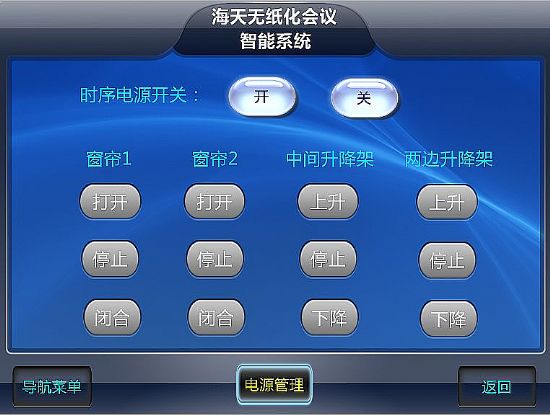

    用IPAD平板實現對整個智能系統的控制。控制VGA矩陣的視頻切換，控制窗簾的閉合和打開控制投影機的電源及開關，控制投影幕的升降,控制升降架的上升和下降，控制時序器的開關及會議攝像頭的會議追蹤等。

    三.解決方案

    為方使用，提高工作效率，設計采用具有強大控制功能的中控E-CP2，將眾多設備的操作控制通過中央控制系統來完成，對一些復雜設備的預先調試好狀態并存儲起來，用戶使用時只需操作具有直觀的全中文化界面的觸摸屏，便能完成對整個系統絕大部分功能的操作。

    1. 通過路由器實現ipad與中控的連接，實現平板對ipad端APP觸發信息的接收。

    2. 通過中控卡的NET總線控制繼電器CRV-PN8，從而控制幕布的升降，燈光的開關。

    3. 通過中控主機的后接口與矩陣的連接實現對VGA矩陣的控制，從而實現視頻的自由切換功能。

    4. 通過中控卡的NET總線控制繼電器CRV-PN8，從而控制窗簾打開和閉合。

    5. 通過中控主機的后接口控制投影機及時序器的開關。

    6. 通過中控主機的后接口控制攝像頭，實現會議追蹤功能。

    7. 通過中控主機的控制接口控制升降架的升和降。

    四.項目總結

    整個多媒體系統集中了對燈光、機械、投影及視音頻的控制于一體。系統以中央控制器為核心。它以控制總線與各個設備相聯接，接受操控者發出的控制要求，然后向各個延伸控制設備及被控設備發出控制指令。所有控制功能通過功能實現原則編程而成，具體控制可通過無線真彩觸摸屏或ipad實現。
