高清晰度多媒體接口（High Definition Multimedia Interface)既HDMI，東芝、松下、飛利浦等7家公司組建，于2002年12月9日正式發布了HDMI 1.0版標準，標志著HDMI技術正式進入歷史舞臺。

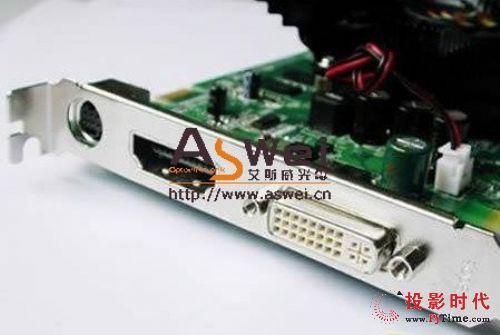

    HDMI是基于DVI技術制定，是一種數字化視頻/音頻接口技術，是適合影像傳輸的專用型數字化接口，其可同時傳送音頻和影音信號，HDMI接口可以提供高達5Gbps的數據傳輸帶寬。HDMI所具備的額外空間可應用在日后升級的音視頻格式中，可以保證最高質量的影音信號傳送。

    根據led電子顯示屏需具有較高的顯示性能和效果，以及方便控制的需求，顯示屏控制系統應具有足夠的輸入、輸出接口和遠程通信功能。我們基于HDMI 1.3技術的led顯示屏控制器的系統結構如圖1所示。系統按功能可分為：6路模擬量輸入、1路VGA輸入、2路DVI輸入、狀態指示、實時時鐘以及光纖數據傳輸等模型。

    目前，led電子顯示屏按數據的傳輸方式主要有同步顯示和脫機顯示兩類。本文所介紹的led電子顯示屏控制是一套同步顯示系統，即用一套嵌入式系統來為led顯示屏提供視頻源，既可以降低成本，又具有很高的可行性和靈活性，易于工程施工。

    獨立視頻led電子顯示屏系統完全脫離計算機的控制，本身可以實現通信、視頻播放、數據分發、掃描控制等功能。由于控制器是對大幀數據進行控制，因此需要對視頻源提供的數據進行分配，將不同行列的數據正確地送入不同的控制器。

    數據校正子模塊接收前端輸入的數據，將這些數據進行逐點校正之后存入SDRAM。然后將該場數據分成8組，同時發送給led分配器。

    FPGA根據時序關系，將輸入數據讀入，進行下一步的處理。由于在生產過程中led管的參數不可能完全一致，因此為了獲得良好的圖像顯示效果，必須對led管進行篩選。

    在數據分配發送時，信號均以LVDS的形式傳輸。

    由于本系統采用MCU+FPGA的架構，因此實現真正的網絡遠程操作，不僅可以作為一般的led電子顯示屏控制器，更可以將各顯示節點組成大型的戶外廣告傳媒網絡。

    根據HDMI技術控制led電子顯示屏，亮度合適，使用分辨率細膩，場掃描頻率高，像素高，可用于戶外廣播級應用。該設計通過單點校正，從而可以使采購廠商放寬led在亮度和顏色等方面的要求，相關采購的成本也隨之降低。
