創凱電子CK5系列

    在大屏幕拼接系統中，圖像處理器是整個系統的核心顯示控制設備，圖像處理器的優劣直接影響著整個大屏幕顯示系統的顯示效果、操作靈活性及可靠性。圖像處理器可實現多個信號源在顯示屏上的整屏、開窗、移動、縮放等各種方式的顯示功能，近幾年，很多大屏幕拼接廠商都在圖像處理器產品研發方面加大投入，使圖像處理器在高性能化、數字化、網絡化等方面得到了長足的發展，并為更好的保證大屏顯示墻擁有更出色的顯示效果，操作更方便，推出了眾多性能強悍的圖像處理器。

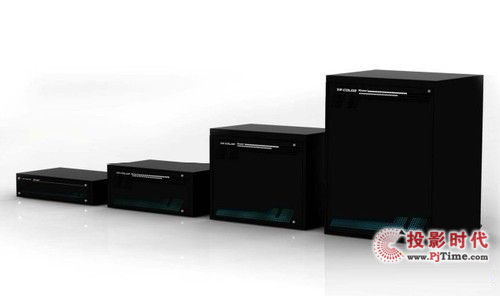

    創凱高清圖像處理器CK5是創凱電子針對大屏幕顯示市場發展趨勢以及發展技術上所遇到的瓶頸而推出的全數字高清拼接控制器產品，充分迎合目前大屏拼接電視墻超大化、高清化的趨勢，采用全新模塊化概念，單機可以自由組合輸入輸出模塊，多臺機器無縫級聯實現控制和信號輸出的連接。

    CK5控制器擁有獨特虛屏顯示技術，可提供專業的解決方案，定制超高分辨率完美顯示，分辨率可達到NxM，N=1920*n(列),M=1080*m(行)，能夠為用戶提供完美的點對點圖像顯示。

    采用CAN總線控制技術（CAN是 Controller Area Network的縮寫），能夠有效支持分布式控制或實時控制，并因該技術靈活便捷的通信方式，全新的數據編碼，非破壞性的總線仲裁技術，先進的短幀結構，使得傳輸時間更短。另外，CK5控制器還應用了強大的故障排查能力和通信介質多樣化組合方式。

    全數字化處理，ck5控制器使用全數字通路，輸入和輸出信號根據特定設備接口的要求可數字可模擬，但是信號在系統內部傳輸都是純數字的，并可被無衰減傳輸至很遠的距離。所有的視頻處理，包括剪切、縮放、去隔行、降噪，都是在CK5系統內部完成的。

    自我診斷功能，使ck5 控制器可自動掃描輸入信號的種類和數量，對每路輸入信號的當前分辨率，信號格式進行實時的檢測并顯示。自動掃描掃描處理器與顯示終端的數據通信，實時監測當前整套系統運行狀態，可以方便快捷的迅速排查并找到故障點，克服了大型系統故障排查的困難。

性能強悍 Extron昆騰菁英版處理系統

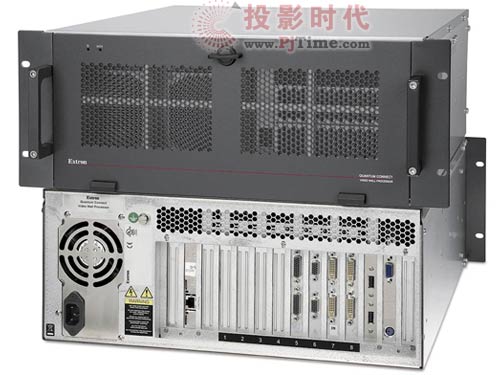

    Extron昆騰菁英版處理系統

    Extron 昆騰連接 (Quantum Connect) 是一款拼接墻處理器，與昆騰菁英 (QuantumTM Elite) 一樣可提供高品質的視頻圖像解析度轉換、窗口顯示功能和實時性能表現，是具有永久性視音頻系統配置并由 2 至 14 個屏幕組成的中小型拼接墻安裝環境的理想之選。

    Extron昆騰菁英版處理系統小巧的機箱可支持多種輸入、輸出和窗口顯示功能，采用了高性能視頻圖像解析度轉換技術能夠生成極高品質的圖像。Quantum Connect 采用卡籠式設計，在制造過程中即可選擇用于視頻、RGB、DVI 或高清分量視頻信號源的輸入和輸出卡組合 - 此款設備不能現場擴充。每個 DVI-I 雙輸出卡支持多達 128 個視頻/圖形信號源窗口。

    特性

    提供 8 個插槽的卡籠式機箱拼接墻處理系統

    支持不同輸入和輸出配置的靈活性

    高速、專用的視頻/圖形總線支持實時的性能表現

    雙 DVI/RGB 輸出卡支持高達 HDTV 1080p/60 的分辨率

    每個雙輸出卡支持多達 128 個視頻/圖形窗口

    用于 DVI-D 的雙輸入卡

    用于模擬 RGB 或高清分量視頻的雙輸入卡

    12 通道視頻輸入卡支持任何復合視頻或 S-視頻混合信號源

    高品質圖像升頻和降頻轉換

    支持分辨率高達 1920x1200 的數字和模擬輸入信號

    隨附易于使用的配置和控制軟件

淳中視訊Hades哈迪斯拼接處理器

    2012年，淳中視訊在不斷投入研發精力的基礎上針對日益擴大的國內外安防、音視頻、廣告媒體等市場，在MVC系列拼接處理器的基礎上升級開發出了新一代Hades哈迪斯拼接處理器。

淳中視訊新一代Hades哈迪斯拼接處理器

    Hades哈迪斯拼接系列擁有380/580/780/980等多種型號，延續硬件平臺的設計理念，采用先進的FPGA純硬件架構，支持板卡擴展、超大分辨率底圖、場景存取、信號截取、多組屏幕控制、矩陣級聯、信號備份等實用功能，能夠滿足視頻處理系統的多種格式信號接入、無縫列換、實時處理、實時顯示、流程管理、權限管理等系統功能，為信號的處理提供了一個安全可靠高效的管理平臺。

    淳中視訊該款產品的推出，進一步鞏固淳中在國內拼接市場的領先地位，不斷更新換代的產品為客戶提供了更加強大的系統功能、更加個性化的規格定制服務、更加令人滿意的售前售后服務。

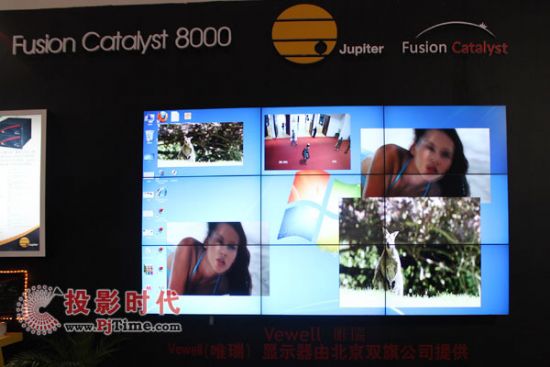

Jupiter Fusion Catalyst 8000

    Fusion Catalyst是廣受全球用戶高度贊譽的Jupiter systems Fusion系列的升級產品，2011年正式投放中國市場，其核心是基于PC架構的全數字超高清的顯示核心，樹立了顯示控制領域新的標準，高性能的輸入輸出卡和最高320Gbps的總線帶寬，給用戶帶來了無以倫比的數字影像體驗。

    其中的Fusion Catalyst 8000，無愧于迄今為止最迅速、最強大的顯示墻控制器！該產品軟硬件全部由公司自主研發，兼容性和穩定性更高，是大屏顯示行業，特別是苛刻項目的不二之選。無以倫比的320Gbps超級帶寬，使Catalyst 8000可以傲視所有其他對手。超大80個擴展槽位，全面滿足所有項目的要求，是大屏顯示行業，特別是苛刻項目的不二之選。

    Fusion Catalyst 8000作為一臺安裝有64位windows7操作系統的PC服務器，支持各種程序運行，可直接打開多個IE窗口，便于網絡化監控，區別于傳統方式需外接多個客戶端作為輸入信號來實現的方式。

    其支持點對點還原，畫面清晰。擁有超越高清的2560*1600分辨率的輸入輸出，可實現在有限的面積，實現高分辨顯示，同等面積內則可顯示更多內容。

    Fusion Catalyst 8000一套設備兼容全部信號，無需網絡設備，節約成本，減少故障點。并可實現多信號統一管理。后期維護簡便快捷。并支持遠程鍵鼠控制、系統監控功能等，所有產品依服務器標準設計，滿足7*24小時不間斷運行需要。

三菱 圖形處理器VC-MK4000

    三菱VC-MK4000圖形拼接墻控制器

    三菱的VC-MK4000圖形拼接墻控制器是一個完美的控制室解決方案，具有高性能、高可靠性、性價比高等特點。VC-MK4000能與其它設備無縫地運行于網絡操作中心、公用事業控制中心、智能交通管理中心、過程控制、民用和軍事監視系統、呼叫中心、財務管理控制室、會議和視頻會議室。

    三菱的VC-MK4000圖形拼接墻控制器四大特性介紹：

    1、高性能，實時同步顯示;

    VC-MK4000為每個顯示通道提供搞到3.2Gbps的高速帶寬，整個系統具有高達204.8Gbps的超高帶寬，所有輸入信號通過高速帶寬可完全實時，不會有任何延滯。而且輸入信號的窗口數量不會受到帶寬的任何限制，保證所有信號在不損失刷新率的情況下完全實時高質量的顯示。

    2、強大的擴展能力;

    VC-MK4000控制器最大支持256個屏控制，在一個系統里，可同時級聯32臺MK4000控制器;每臺MK4000個輸入和輸出插槽，系統的擴展只需通過簡單的板卡增加即可實現;系統具有兩種不同的Overlay模式，通過簡單的系統設置幾個完成。

    3、高可靠性，滿足控制室7x24小時設計，部件支持熱插拔。

    VC-MK4000設計符合在控制室環境下不間斷24~7運轉。為達到此目的，VC-MK4000有多個冗余部件包括：

    雙電源冗余備份，且支持熱交換;

    輸入輸出板卡支持熱交換功能;

    散熱風扇冗余備份，且支持熱交換;

    采用100,000小時超長壽命的散熱風扇

    4、開放式架構，靈活的配置方式

    VC-MK4000圖形拼接控制器采用開放式結構設計，基于標準工業計算機結構，便于系統軟、硬件升級， 擴展性能非常靈活。顯示墻控制器可提供的二次開發接口，便于在用戶的應用系統中集成大屏幕、控制器的功能。

    除此之外，VC-MK4000圖形拼接處理器提供了幾乎所有大屏幕顯示系統需要的全部功能，且信號處理能力、圖像顯示能力、穩定可靠性、易操作性、靈活擴展性等均居于業界領先，可為所有行業的大屏幕系統顯示應用提供全面、可靠、領先的解決方案。

VisionStar網絡節點式拼接處理器PROLAN

    VisionStar PROLAN－網絡節點式拼接處理器

    PROLAN－網絡節點式拼接處理器 是威視訊達科技有限公司（VisionStar）于2011年推出的打破傳統信號傳輸模式及傳統監控指揮中心建設解決方案的革命性產品；PROLAN采用基于網絡流媒體傳輸技術，使信號傳輸完全VGA、VEDIO等模擬線纜，而采用網絡數字信號進行傳輸，并且PROLAN采用高集成單節點多輸出的總設計思路，實現節點化、集成化、數字化的設計理念，打造高集成度，實現“多點對多點"（多點輸入對多點輸出）網絡數字化信號傳輸的節點式PROLAN拼接系統。

    整體PROLAN拼接系統由編碼節點及解碼節點組成，所有設備通過CAT5e/6類網線連接；相對于傳統的顯示墻拼接系統，PROLAN的優勢是顯而易見的。

    PROLAN的系統優勢

    基于純數字網絡傳輸作為傳輸主體，完全避免信號傳輸衰減及干擾；并且可以有效的增加相應的傳輸距離；

    通過CAT5e/6類網線承載設備間信號連接，完全舍棄VGA、VEDIO傳統線纜，完全減輕布線難度，并有效提高布線工藝；

    高清視頻解決整體解決方案，輸入和輸出均可為實現高清（1920x1200）；

    更好的兼容性，通過單臺編碼節點可以支持16路VEDIO信號接入、編碼、輸出，完全支持傳統監控攝像頭；

    更強的擴展性，基于TCP/IP為網絡索引依據，輕松添加編碼節點及解碼節點；

    高集成度，單臺PROLAN解碼拼接終端支持4通道信號輸出，配合信號編碼節點，實現多點對多點傳輸模式；

    高性能，單臺PROLAN解碼拼接終端支持32路D1信號并行解碼；

    高性價比，具有采集、分配、傳輸、交換、顯示、控制功能，有數字矩陣功能，可節省相關信號處理設備費用；

    PROLAN的系統應用

    PROLAN在中小型配置的拼接項目中的應用中運行良好，但在包含幾十個、甚至幾百個輸入和輸出信號通道的大型拼接項目中表現尤為出色。完全基于網絡為傳輸主體，基于TCP/IP輸出設備索引，單網段支持最多253路信號源；完全可以勝任超多信號源輸入、輸出拼接項目；并且"多點對多點”的節點式傳輸模式、單臺PROLAN解碼終端節點支持4通道顯示單元輸出；并具備單節點并行解碼32路D1信號的強大性能，完全可以使整個大型項目的設備配置達到最優化；PROLAN是高集成的、節點式、簡便的、可擴展及容錯的，它易于維護并能滿足長久的發展需要，PROLAN在簡化安裝的同時提供了更多的靈活性、性能和發展潛力，同時減少了設計、布線、安裝和維護的成本。

威創Digicom Ark1200處理器

    Digicom. Ark1200系列多屏處理器是VTRON公司全新推出的顯示速度最快的多屏圖像處理器。擁有VTRON獨創160G/S超帶寬數字信號流總線技術與實時智能總線交換（RIET）技術，從根本上保證了Digicom Ark1200系列多屏處理器完全實時信號圖像顯示的優勢。結合熱備份冗余電源、在線修復式模塊化硬件結構等多項創新技術，使得Digicom Ark1200系列多屏處理器擁有出色的圖像顯示效果和極高的穩定性能，適用于控制室、指揮中心、運維中心、數據中心、會議室等綜合應用環境。

    單一邏輯桌面

    VTRON公司從客戶應用需求出發，依靠技術創新的實力，自主研發出應用于DLP數字拼接系統海量數據傳輸芯片解決方案。VTRON獨創的160G/S超帶寬數字信號流總線技術，有效地解決了業界普遍面臨的因多屏處理器數據傳輸總線帶寬資源限制而引起的系統顯示速度慢且不穩定等技術瓶頸，使得Digicom Ark1200系列多屏處理器具有實時的顯示速度。

    創新 160G/s寬帶總線

    VTRON公司以用戶需求出發，創新技術研發著手，自主研發出應用于拼接系統的巨量數據傳輸芯片技術，全新推出 VTRON獨創的 160G/s多屏處理器高速寬帶總線，徹底根除了困擾業界的，因多屏處理器數據總線帶寬低下引起的拼接系統顯示速度慢且不穩定的瓶頸，使得 DigicomArk1200系列多屏處理器具有無以倫比的顯示速度。

    全交叉調度架構高速數據傳輸技術

    Digicom Ark1200系列多屏處理器采用全交叉調度架構高速數據傳輸技術，底層數據傳輸由 VTRON獨創的數據調度芯片技術控制，為每路信號動態設置點對點的專線數據通道，每路 RGB、視頻、網絡等圖像信號獨享各自的專用通道進行傳輸、保證包括RGB信號的所有信號圖像的完全實時顯示，RGB信號顯示速度達到30幀/秒。

    圖像色彩艷麗，畫面質量極佳

    Digicom Ark1200系列多屏處理器通過VTRON獨有的畫面銳利技術（ISV）和精確的前置預測式動態補償去隔行處理技術，使復合視頻信號圖像有卓越的表現，畫面細膩銳利、圖像通透明亮、清晰流暢、色彩豐滿亮麗。

    極高的穩定性和可靠性

    Digicom Ark1200系列多屏處理器采用模塊化硬件結構設計，系統電源、風扇、 RGB信號采集卡、視頻信號采集卡、 IP視頻采集卡、圖形輸出卡、系統控制板等模塊均支持帶電熱插拔，任一模塊的故障或異常均不會影響整個系統的正常運行。系統具有業務自動恢復功能，用戶可以在系統運行的情況下直接更換信號采集卡、圖形輸出卡等，并能自動恢復換卡前的信號窗口正常顯示。另外，系統對進風口、出風口及機箱內關鍵點的溫度進行實時監控，滿足了用戶對系統可靠性、穩定性的特殊要求。

    RGB信號輸入（可選）

    支持多達 32路模擬/數字 RGB信號輸入（可擴展），輸入信號分辨率支持 640×480到1600×1200。所有 RGB輸入信號可同時開窗實時顯示（30幀/秒），RGB窗口可以在邏輯屏上任意移動放大縮小或相互迭加。

    活動視頻信號輸入（可選）

    支持多達 32路復合視頻/S-Video視頻信號輸入（可擴展）；支持 NTSC/PAL和 SECAM制式。所有視頻輸入信號可同時開窗顯示，每個視頻窗口都可以在邏輯屏上任意移動、放大縮小或相互迭加。

    IP視頻信號輸入（可選）

    支持多達 32路 IP視頻信號輸入（可擴展）；支持 H.264壓縮格式；支持 QCIF、CIF、HD1、D1（4CIF）等圖像格式。所有 IP視頻輸入信號可同時開窗顯示，每個 IP視頻窗口都可以在邏輯屏上任意移動、放大縮小或相互迭加。

    網絡功能

    Digicom Ark1200 多屏處理器支持 TCP/IP網絡協議，可接入 Windows、Linux等網絡，無須改變現有網絡環境，同時支持多個 Ethernet網絡連接。可通過 VTRON公司自主研發的 VLink、VLinkExpress等多種網絡顯示軟件，實現網絡上多個終端顯示畫面同時在高分辨率桌面上顯示，顯示窗口大小可根據需要任意調整。

TVONE多畫面處理器C3-540

    作為信號處理轉換的領先廠商，TVONE推出了全系列高清產品，包括像全方位輸入輸出無縫切換器、C3-540、C3-340、C2-80000、3G SDI多畫面處理器以及音視頻轉換器等產品，在行業受到了廣泛關注。TVONE C3-540采用TV One最新的CORIO?3技術，為用戶提供了使用新水平視頻處理能力的機會在創意和動態視頻的顯示上達到新的高度，而這一切盡在一個4RU機箱里。

    CORIO 3視頻處理技術允許每個輸出使用自定義的布局。輸出可實時的獨立旋轉360°，不增加延遲，可應用于具有創意的視頻墻上。亮度基準線控制可用于投影機上幫助投影圖像均勻分布。變形控制允許同時進行曲面投影和多種布局投影，或設計一個布局去配合多個投影機使用，或多個監視器組合形成一個大的畫面。

    CORIOmaster 還包含了一個多畫面可監測輸入，幫助在現場活動中預覽信號源或者在不同類型的裝置中作為一個狀態顯示器。圖形圖像可被導入CORIOmaster中用作背景也可用于每個畫布中。

    CORIOmaster通過一個多平臺軟件包提供控制， 提供了一個直觀的方式建立布局和自定義布局用于每一個輸出。預設可被保存和調用。在畫布上可作 出改變然后傳送到布局；COROmaster高功率，但卻功耗低，通常只需僅僅160瓦，滿載。傳統的視頻系統執行相同的任務能源消耗高達十倍。顯然COROmaster節能很多。

    此外，每一路輸出都可在一系列的模擬和數字視頻格式（最高達3G-SDI和WUXGA）之間單獨的進行上，下，交叉轉換。客戶可自行選擇所需要的視頻格式和輸入輸出接口數量的模塊。
