顯示器參數解析

    提到高端的專業級顯示器，大家就一定不會忽略掉NEC這個品牌，其之前已經推出過很多經典的專業顯示器產品，如2490WUXI2等產品也憑借著強 悍的性能以及合理的價格獲得了無數高端人士的好評。在此之后，NEC推出了“PA”系列專業機型，作為對2690WUXI2等“90”系列產品的補充。 NEC新的“PA”系列共包括PA301W、PA271W、PA241W以及PA231W四款機型，它們的屏幕尺寸分別為30英寸、27英寸、24英寸和 23英寸，并且針對的用戶群體同樣為高端專業人士。而現在我們這里將對23英寸產品PA231W進行詳細測試。

    作為一款專業的顯示器產品，其也具有一些自己獨有的特色功能：首先IPS廣視角面板必須是標配，其能提供更大的視角。不過與普通IPS面板不同的是，NEC PA231W采用的面板原生支持10Bit發色數量， 約10億七千萬色(戴爾U2410的IPS面板原生支持8Bit色彩，U2311H的IPS面板原生支持6Bit色彩，通過抖動算法達到8Bit)，支持 14Bit可編程色彩查詢表，即從4兆3475億種顏色中挑出10億7374萬種顏色表示，相比之前的12Bit伽馬補正(約679億6723萬顏色中挑 選1677萬種顏色表示)，PA231W在灰階表現的平滑性以及正確的顏色分辨率上都有巨大的飛躍。除此之外，NEC PA231W還加入了畫中畫、多種深度的設置選項，這些我們將會在評測內容中為大家詳細介紹。

    盡管是一款23英寸的顯示器產品，但NEC PA231W的經銷商報價“高達”11990元，而市面上普通采用IPS廣視角面板的23寬屏液晶售價在1000元左右，那么究竟是什么原因造成兩者會產 生大約10倍的價格差異呢？之前我們已經介紹過，專業的顯示器在機身的構造、OSD菜單的深度調節以及色彩表現方面都與普通的顯示器有較大的差別，接下來 我們也通過這三個方面為大家詮釋這款PA231W為何敢賣萬元。

    NEC PA231W液晶顯示器

    [參考價格]  11900元

外觀：靈活機身+樸實風格

    由于針對的是高端的設計以及圖形制作的專業用戶，因此NEC PA231W的外觀設計完全沒有必要像普通機型那樣時尚，簡潔樸實的風格成為了專業顯示器的標志。這么做主要有兩個原因：1，超窄邊框加上方方正正的機身 更加有利于用戶進行多屏幕的拼接；2，傳統邊框的材質不會有任何反光效果，這樣不會對用戶觀看屏幕所產生的視覺感官造成任何影響。同時，機身升降、旋轉功 能也是這類專業顯示器的標配功能。

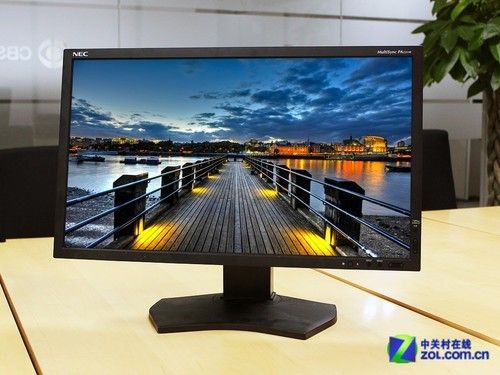

NEC PA231W液晶顯示器的外觀

    在外觀設計方面，NEC PA231W繼續保持著“專業”的風格，超窄邊框，傳統方正的機身，全黑色的顏色透露這一絲不茍的氣息，至于其這么設計的原因我們已經在上文提到。

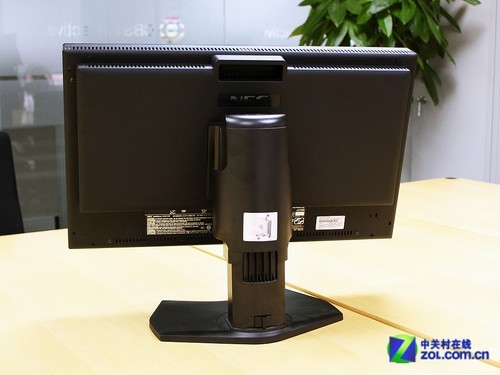

NEC PA231W液晶顯示器的背面

    NEC PA231W液晶顯示器的背面設計同樣非常簡潔，可以看到其底座支架非常厚實，其主要原因是能夠支持機身的升降與旋轉，此外PA231W機身內加入了非常厚實的屏蔽鋼板，因此整體重量相對普通顯示器更大，粗壯的支架有助于機身的穩定。

NEC PA231W液晶顯示器的可調節角度

    NEC PA231W的底座支持升降與旋轉，由于其并非主打外觀設計，并且考慮到畫質輸出的穩定性與準確性，其在機身內也加入了非常厚實的屏蔽鋼板，因此其機身厚 度也要比普通顯示器更加厚實，不過其可調節角度在-10°到40°之間，擁有較大的調節范圍，給專業用戶很高的自由度。

細節：厚實的用料+細致工藝

    對于專業顯示器而言，其最為重要的就是保證長時間的穩定運行，而要實現這個目的就需要非常扎實的用料，并且配備完整的抗屏蔽裝置，因此我們可以看到很多專業顯示器都因為加入了厚實的鋼板，雖然犧牲了美觀性與可移動性，但這兩者專業用戶并不會在意。

    NEC PA231W的機身細節

    NEC PA231W采用了超窄邊框的設計，目的是更加有利于多屏幕的拼接，其OSD按鍵位于機身的右下方，不過雖然沒有加入類似2690WUXI那樣的搖桿，但 傳統按鍵式的操作也非常簡易。此外由于PA231W的機身非常重，為了搬運的方便，其機身頂端有提手的設計。

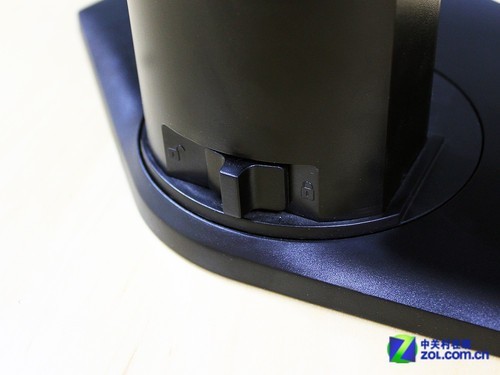

NEC PA231W的底座鎖

    通常支持升降功能的顯示器會在底座支架的低端加入底座鎖，并且使用一個金屬條來進行鎖定，但長時間使用后這根金屬條非常容易丟失，因此NEC這次在PA231W使用了另外一種鎖定的方式，解決了部件丟失的問題。

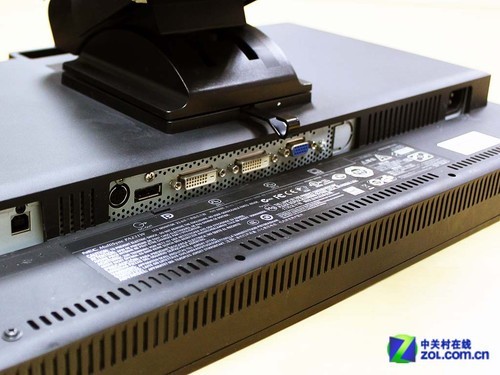

NEC PA231W的視頻接口

    除了內置了USB Hub之外，NEC PA231W還配備了較為齊全的視頻接口，包括兩個DVI-D，一個D-Sub和一個DisplayPort接口，其中DP接口主要為專業級顯卡傳輸10Bit數字視頻信號設計的。

菜單：你從來沒有見過的選項

    在上文中，我們從“特殊外觀”這個角度來為大家呈現出NEC PA231W與普通液晶顯示器的區別，下面我們來看看其OSD菜單中的設置。由于針對的用戶群體更加專業、更加有針對性，因此PA231W的內部設置會比普通顯示器要復雜很多。

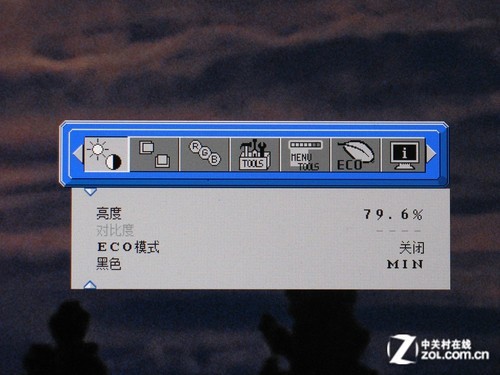

NEC PA231W的主菜單

    NEC PA231W的主菜單UI設計簡潔、明確，其支持多個國家的語言(當然包括簡體中文)，除了最常見的亮度、對比度、色溫等選項之外，其還增加了很多專業的選項，用戶可以根據自己實際的需求來進行選擇和調校。

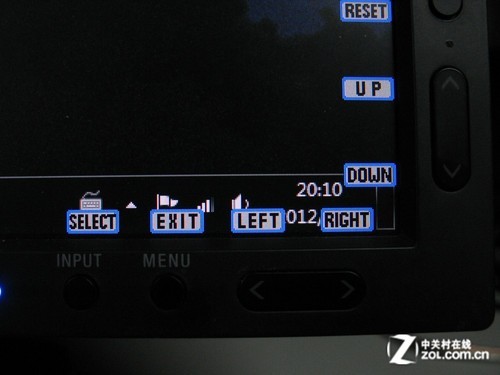

NEC PA231W將每個按鍵的功能顯示在屏幕上

    在按下按鍵后，NEC PA231W將每個OSD按鍵所對應的功能標注在屏幕上，這樣即使是在黑暗的環境中，用戶也能夠方便的進行操作。

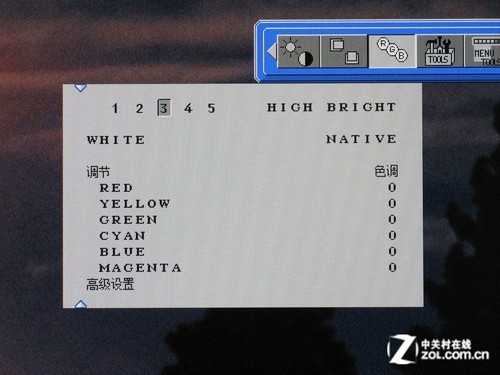

NEC PA231W的色彩調節

    通常普通顯示器僅僅只能提供紅、藍、綠三原色的自定義調節，并且調節范圍也非常有限，而NEC PA231W則加入了青、黃、品紅三種顏色，讓用戶自定義調節更加精確，此外其還加入了對黑場的的調節選項以及高級模式。

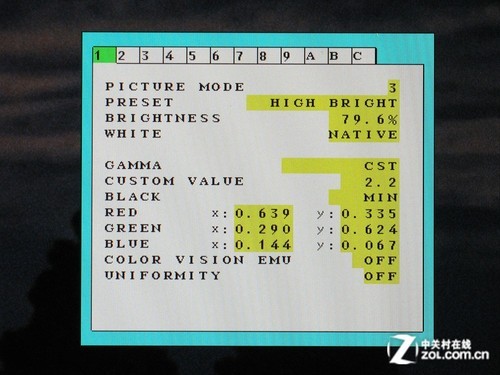

高級設置：調節三原色的色彩坐標

    在高級模式中，PA231W提供的選項更加細致，如上圖中其可以調節伽馬值數值，甚至可以手動調節紅、綠、藍三原色的色度坐標值，這對需要不同色彩環境下使用的專業用戶而言是非常實用的選項，并且這在普通顯示器中是絕對不會看到的。

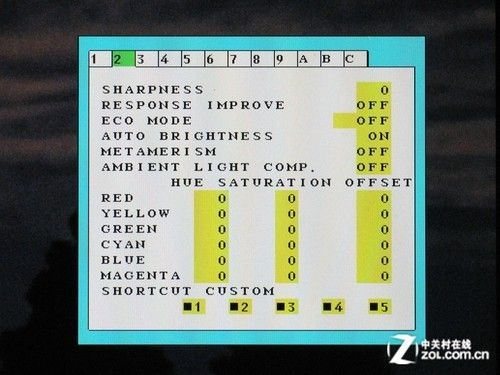

    調節銳度、六種單位色的數值

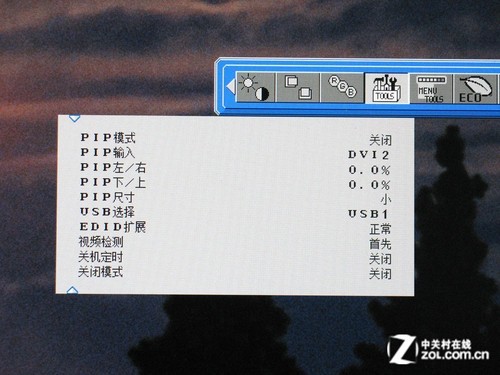

PIP畫中畫功能

    NEC PA231W提供了畫中畫功能，其可以同時輸入兩個信號源，并且用戶可以在OSD菜單中進行切換。我們也可以手動調節PIP畫中畫的位置與尺寸。

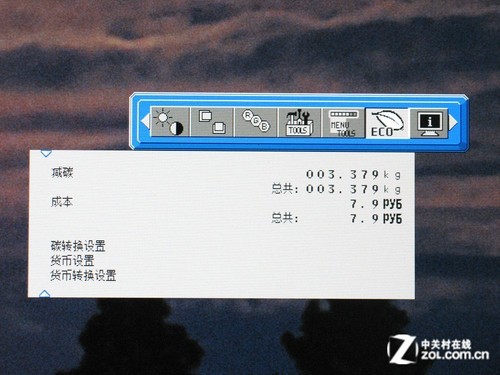

顯示器所減少的排碳量

    此外，NEC PA231W還加入了ECO模式，并且用戶可以在OSD菜單中看到設置到節能莫時候，累積減少多少碳排放，增加用戶的節能環保意識。整體來看，NEC PA231W增加了非常詳細的調節模式，與之前的產品相比，其擁有更多調節顏色通道的空間，并且首次加入了三原色色度坐標的調節，這無疑會更加方便專業用 戶使用。不過可惜的是考慮到定位的因素，PA231W沒有像2490WUXI那樣加入多級別的灰階調節，但其對色彩的調節也已經為專業人士提供了極大的調 校空間。

色彩表現：不會讓你失望

    接下來進入我們的實際色彩測試部分，專業的IPS面板一向以可靠的色彩表現“聞名于世”，只要有顯示器采用IPS面板，相信大家基本不會對其色彩表現 有太多的懷疑，尤其是這塊支持10Bit色彩顯示的面板，但我們還是需要對其進行專業而詳細的測試。由于使用相機拍照這種原始的測試方式非常不專業、不準 確，因此我們放棄這種方法，而使用Spyder Elite 3校色儀來測試其色彩的表現特性。在測試之前我們讓NEC PA231W正常連續使用一個小時以上，并且關閉動態對比度功能以及一切色彩增強的技術。本次測試環境色溫和照度必須符合ISO3664標準規定，并非單 純全黑的暗示就符合要求。在本次測試中，我們的測試環境光源色溫為5500K，照度為51Lux，完全符合標準。

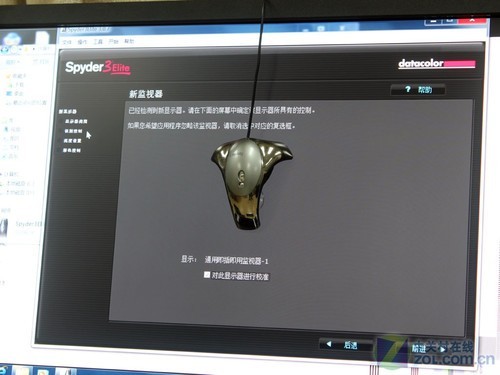

測試儀器：Datacolor公司出品的Spyder Elite 3校色儀

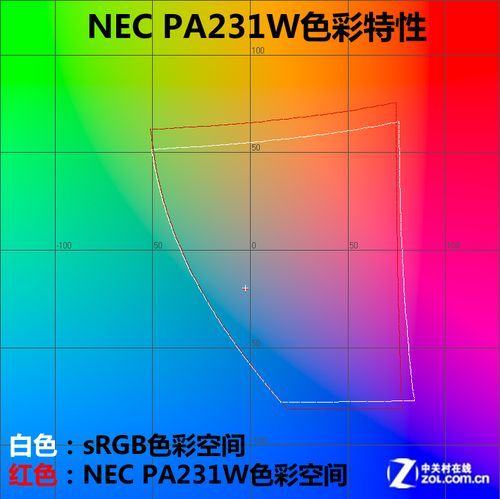

    接下來，我們要做的是使用Spyder Elite 3校色儀來制作出這款機型的原始icc文件，并將其進行分析得出NEC PA231W的色彩特性表現。下面圖片中白色的閉合曲線代表sRGB色彩空間，紅色的閉合曲線代表NEC PA231W色彩空間。

NEC PA231W液晶顯示器色彩空間

    理論上而言，紅色區域完全覆蓋住白色的區域是最為理想的結果，而NEC PA231W也做到了這一點，說明不論是設計師設計或攝影愛好者拍攝到的照片中涉及到哪一種顏色，PA231W都能夠將其顯示出來，而這是普通大多數TN 面板顯示器所無法達到的。相對而言，NEC EA232WMi能夠顯示出更加豐富的橙色、綠色和黃色。經過我們的測試，NEC PA231W的NTSC色域值為73.57%，屬于常規色域的顯示器產品，并不在廣色域液晶的范疇內。而我們在上文中說明PA231W支持10Bit的顯 色能力，表示其擁有更平順的色彩過渡性，與NTSC色域值沒有直接的關系。不過可惜的是，PA231W由于不屬于廣色域產品，因此其并不能完整的覆蓋 Adobe RGB色彩空間，這也是其與PA241、2490WUXI2等產品的最大差異。

    那么作為一款專業級的顯示器產品，NEC PA231W對哪些顏色表現更準確，對哪幾種顏色還原不夠精準呢？我們在下一頁中會為大家揭曉這個答案。

色彩準確性：絕對頂級行列

    上文中的測試更多的是看NEC PA231W的色彩范圍，并且幾乎所有采用IPS面板的液晶顯示器都能夠達到這個要求。但是顯示色彩范圍的廣度不代表一定能夠非常精確，接下來我們通過 Spyder Elite 3校色儀來測試其色彩還原的準確性。這個指標業界采用ΔE值來體現，ΔE能夠將色彩還原的準確性量化為一個數值，它能夠準確的反映顯示器表現色彩的準確 性。

    注：ΔE值反映的是顯示器與標準值之間差距的大小，因此其數值越小越好，分數越高說明色彩越失真。

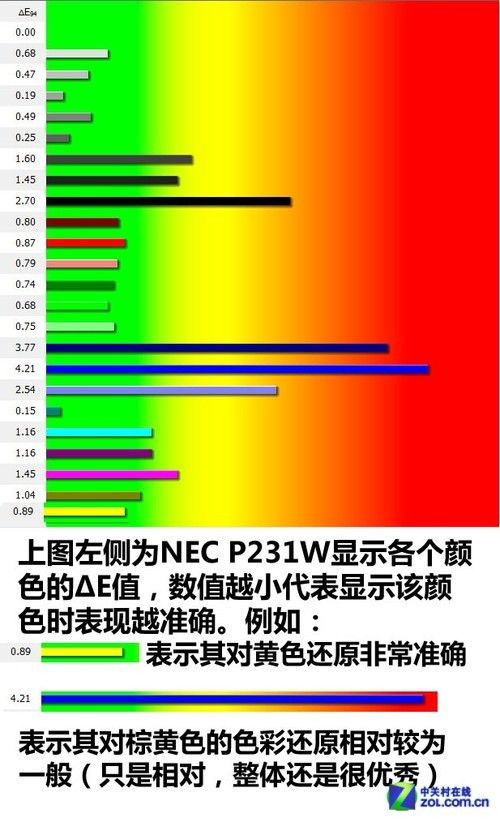

NEC PA231W對各種主流顏色表現準確性的說明

    上圖是NEC PA231W對各種顏色表現的準確性說明，其中圖片中左側的數據代表顯示右側矩形框所代表的顏色的ΔE值，數值越小說明其對這種顏色表現越準確。經過測試，NEC PA231W對這23種顏色的平均ΔE值為2.48，最大值為4.21， 達到了非常好的水準。從圖中我們可以很明顯的看到其對紅色、黃色、綠色等表現非常精準，ΔE值在1以下，而絕大部分常見顏色的ΔE值都在3以下，用人的肉 眼已經幾乎無法察覺出差異。不過對藍色以及深藍色的準確性相對一般，數值在4左右，但是普通人依舊看不出其與標準色塊之間的差距，相信如果經過后期的校 色，其色彩表現會更加完美。

屏幕均勻性：表現正常但絕非頂級

    對于一款液晶顯示器而言，除了色彩需要非常可靠之外，其基本的性能同樣非常重要，如屏幕各個部分亮度的均勻性，伽馬曲線的優化，以及色溫一致性的表現等等。接下來，我們就對NEC PA231W進行這些方面的測試，首先是屏幕亮度均勻性測試。

NEC PA231W在9個區域的亮度數據和與中心點亮度的差異

(差異越小，代表越均勻)

    上圖枯燥無味的數據讓您還不能對測試數據進行更詳細的了解，那我們可以通過下面的屏幕亮度分布圖來觀察。

    從上面的結果可以看到，NEC PA231W亮度最高的地方為屏幕中心，而總體而言屏幕左邊的亮度要小于右邊，其中亮度偏差最大的數值為17%，最小為4%，不過還有部分區域也超過了 10%，這在液晶顯示器中整體來看算中等偏上的水平(包括普通液晶顯示器)，因此整體而言PA231W在畫面亮度均勻性方面表現雖然還算不錯，但沒有達到 優秀的水平。

伽馬曲線優化：表現完美

    接下來，我們進行的是另外一個新項目：色溫一致性的測試。這個測試的目的是考驗顯示器產品在不同亮度下白點色溫的穩定性，畢竟用戶會隨時調節顯示器的 亮度，此時對比度和色溫不應該發生太大的變化。我們分別將NEC PA231W的屏幕亮度調節到0、25、50、75和100，測試亮度和全黑時亮度以及色度坐標，計算出對比度以及色溫值。各個亮度下色溫值和對比度比值 不發生變化是最為理想的。

色溫一致性測試

    在默認狀態下，NEC PA231W在D65標準時的白點色溫為6700K，相對有點點偏冷，但是其可以通過OSD菜單將其狀態調整回來，這并不是太大的問題，畢竟其提供的調節空間非常大。

伽馬曲線優化

    理論上而言，上圖中黑色和藍色兩條曲線完全重合在一起是最為理想的，而上圖我們幾乎只能看到一條曲線，說明NEC PA231W對伽馬優化非常出色，其意義是在保證畫面銳度與清晰度，不會出現泛白現象的同時，盡可能保留更多的圖像細節。

功耗測試及總結

    總結：專業設計制圖人士的首選

    最后，我們進行的是功耗測試。在測試中，我們嚴格按照國家頒布的《電腦顯示器能效標準》進行測試。在測試前，我們將其所有色彩控制(色調，飽和度等)應調節至出廠缺省值。不應連接任何外部設備，包括USB集線器或端口。

    在測試中，我們選用顯示一個從全黑到全白提供8級灰度的測試圖案(如上圖所示)進行測試，并且分別將NEC PA231W的亮度調節到100、75、50、25、0，并測試待機功耗。

    以下是NEC PA231W的功耗測試結果：

    在功耗方面，NEC PA231W盡管沒有采用更加節能的LED背光源，但是憑借著優秀的電路設計，其最大功耗僅為38W，與普通23寬屏液晶差別并不是太大，但考慮到專業級 顯示器一般功耗值是普通機型的兩倍甚至更高，因此38W的功耗對專業機型而言已經是非常好的成績。

NEC PA231W必須配備支持10Bit色彩輸出的專業顯卡才能發揮全部威力

    作為一款專業級顯示器產品，NEC PA231W搭載了10Bit IPS廣視角面板，并且通過14Bit驅動電路保證了色彩還原的準確性，從我們這次的測試中這款機型已經為我們展示了其在這方面的明顯優勢，因此對于設計 和制圖用戶而言非常有用。若搭配一塊支持10Bit色彩輸出能力的專業顯卡，PA231W的能量會發揮的更加充分。此外，PA231W還為用戶提供了非常 大的可調節空間，尤其是首次可讓用戶調節RGB三原色色度坐標的選項，這即使在專業顯示器中也是很少能夠見到的，這些功能和特性都給設計與制圖用戶提供了 很好的平臺。

    不過與更高端的PA241W、PA271W以及2490WUXI2這樣的專業機型相比，PA231W不具備廣色域特性，同時也不能完整覆蓋Adobe RGB色彩空間，這樣PA231W對高端的攝影、印刷行業的支持會有所不足。此外前者也能通過NEC獨有的MultiProfile軟件將各種ICC特性 文件嵌入到顯示器中即便沒有專用的顏色管理軟件，也能實現高精度的顏色再現。通過簡單的操作，可以實現sRGB或AdobeR RGB等等的色域、和其他公司的顯示器也可以實現匹配。當然，PA231W與PA241W等機型相比，它們的定位并不相同，因此這些差異也區分了兩種不同 的用戶群體。不過，從NEC推出的全新PA系列機型來看，它們均采用支持10Bit色彩的液晶面板，大大提升了高端專業顯示器整體的實力，相信也會給未來 的專業市場提出更苛刻的標準。
