大致教程:
準備材料:激光筆(激光教鞭)一只,顏色任意,有激光器那更好
黑白膠片(未曝光)若干,ISO低一點比較好,口味重的朋友可以選X光膠片。。。
表面反射鏡2個,半反半透鏡1個(可以用光學玻璃片代替)
擴束鏡2個(可以用激光頭上面的聚焦透鏡代替)
準備工作:
做實驗臺
因為全息激光是記錄激光干涉圖像,稍有震動前功盡棄
找個海綿墊,沒有的話在床上做也行
找個厚重的大理石板,越重越好,放在海綿上
找個鐵板放在大理石板上
做光學元件
找到的反光鏡,擴束鏡(高倍放大鏡),激光筆,膠片座子等東西,調到同樣高度,底部粘一個磁鐵(可以吸在鐵板實驗臺上方便調整)

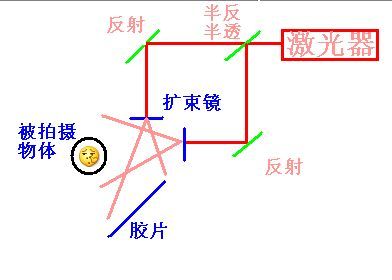

光路設計:
比大學實驗那個簡單多了吧,并且效果也好多了
被拍攝物體盡量選擇白色的瓷器之類,反光比較明顯
拍攝過程:
先不放膠片,打開激光,調整各個鏡面到圖示地方
膠片處放一個白紙,盡量調節 垂直照射到白紙上的亮度=水平照射物體反射后的亮度,2個光路盡量長度相同(避免地球自轉引起的光路時差?)
全黑狀態下裝好膠片,用一個東西懸空遮住激光器
打開激光器,穩定幾秒后輕輕提起遮擋物,曝光1-100秒,再輕輕放下遮擋物,關閉激光
根據激光亮度,底片ISO等實際試驗(學校做實驗用的超低感光的干板,激光器也比較垃圾,所以時間較長)
暗房內沖洗底片(方法自己網上找,和洗相片一樣了)

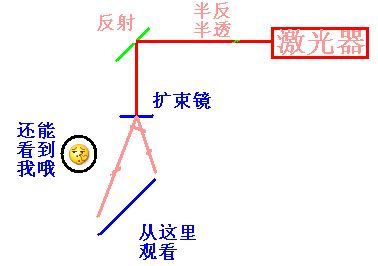

觀看過程:
沖洗完成以后裝回膠片架
打開激光
撤掉實物和右邊一路光線,只保留上面一路照射底片的光線
透過底片即可觀察到實物的3D全息圖
如果你口味很重,可以選擇X光超大底片。。。激光器功率也得相應增加
那。。。3D效果絕對超級棒!
發個實拍效果圖:

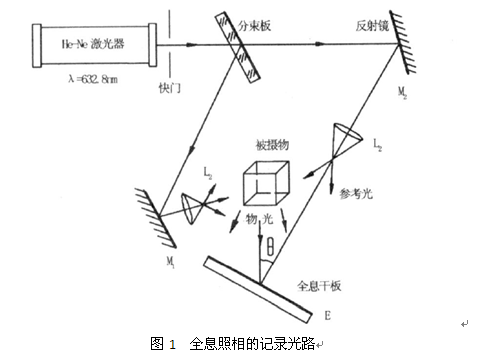

這個是大學物理書上抄錄的光路圖,供參考:
擴展一下:
如果底片換成CCD
播放時用投影機用的黑白高清小液晶
那么。。。可以播放動畫全息3D
再擴展一下:
如果激光換成紅綠藍3基色
分別對同一物體采集紅綠藍3種顏色的全息圖
播放的時候紅綠藍3色快速交替播放
那么。。。可以播放彩色的動畫全息3D
再再擴展一下:
如果換成4個CCD圍成金字塔型拍攝
4個液晶同時播放
那么。。。就是360度動畫全息3D
也就是下面這種。。。
