HDMI矩陣的接口為高清晰度多媒體接口, 為標準的HDMI A型接頭。
HDMI接口自帶HDCP協議，支持HDMI 1.3版本信號輸入輸出。
矩陣均提供標準 RS-232通訊接口、LAN網絡控制接口、紅外遙控接收接口, 允許用戶使用各種遠端控制設備（如個人電腦、快思聰中央控制系統、AMX中央控制系統、CR-PGM中央控制系統等）以及遙控器對矩陣系統進行控制。
另外，根據本系統提供的通訊協議和控制代碼，用戶還可以自行編寫軟件對其進行控制操作。

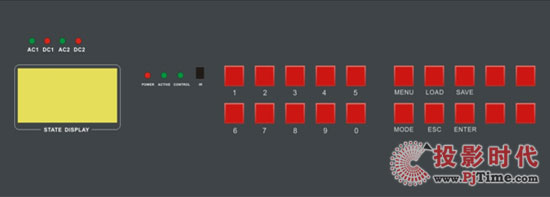

圖1 矩陣面板示意圖
按鍵說明
“1、2……9” ----數字鍵，輸入和輸出通道選擇鍵
“MODE” ----模式切換鍵，用于對信號切換的選擇鍵。
“SAVE” ----保存鍵，將當前所有輸入輸出的對應關系保存下來。
“LOAD” ----調用鍵，調用已保存的輸入輸出對應關系。
“MENU” ----菜單鍵，可設置機器碼，通訊波特率和蜂鳴器開關，CKDZ通訊協議和CREATOR
通訊協議之間的切換，查看矩陣狀態。
“ESC” ----退出鍵。退出當前菜單狀態。
“ENTER” ----命令執行鍵，確認切換選擇，執行切換動作。

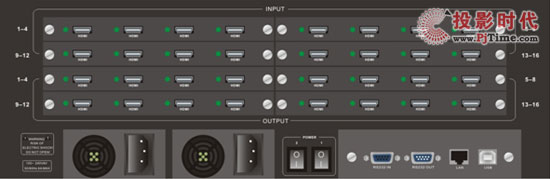

圖2 矩陣后窗示意圖（以HDMI1616矩陣為例）
三、 接口說明
根據不同的矩陣型號, 輸入接口分別由 8路、16路、32路等HDMI母端子組成, 輸出接口分為 8路、16路、24路、32路等HDMI端子組成。接口端子參照機箱絲印圖即可，如有疑問，請咨詢公司技術服務。
本系列矩陣可支持HDMI，DVI，SD/HD/3G- SDI，VGA，AV，YPbPr等信號輸入，HDMI和DVI信號輸出。
四、 系統技術參數（以HDMI矩陣為例）
|
單通道帶寬 |
165MHz，全數字 |
|
增益 |
0 dB |
|
最大支持分辨率 |
1920X1200@60Hz/2048X1080@24Hz |
|
位時鐘抖動 (Clock Jitter) |
<0.15Tbit |
|
位上升時間 (Risetime) |
<0.3Tbit (20%--80%) |
|
位下降時間 (Falltime) |
<0.3Tbit (20%--80%) |
|
最大傳輸延時 |
5nS (±1nS) |
|
切換速度 |
200ns (最長時間) |
|
信號類型 |
HDMI1.3規范中的HDMI全數字TMDS信號 |
|
信號輸入 |
|
|
接口 |
HDMI A型接口 |
|
信號強度 |
TMDS +/-0.4Vpp |
|
最小/最大電平 |
TMDS 2.9V/3.3V |
|
阻抗 |
50 |
|
輸入EDID |
系統默認EDID |
|
最大直流偏置誤差 |
15mV |
|
信號輸出 |
|
|
接口 |
HDMI A型接口 |
|
最小/最大電平 |
TMDS 2.9V/3.3V |
|
阻抗 |
50 |
|
控制類型 |
|
|
串行控制接口 |
RS-232，9-針母 D型接口 |
|
波特率 |
4800，9600，19200，115200 |
|
串行控制口結構 |
2=TX，3=RX，5=GND |
|
以太網控制接口 |
RJ-45 母接口, TCP/IP 協議 |
|
以太網控制速度 |
自適應10M或100M，全雙工或半雙工 |
|
規格 |
|
|
電源 |
雙電源100VAC～240VAC，50/60Hz，國際自適應電源 |
|
功率 |
最大50W |
|
溫度 |
儲存、使用溫度：-20°～ +70°C |
|
濕度 |
儲存、使用濕度：5% ～ 95% |
|
機箱尺寸 |
4U 長 453 寬436 高188 單位mm |
|
工作時間 |
7天/24小時 |
