一個菜鳥的家庭影院專修日記

　　最近在論壇上看到一個分享裝修經驗的帖子，雖然他的這個案例并不奢華，甚至來說有些粗糙，但是帖子寫的相當的認真，而且對于小戶型家庭來說，他的整體思路具有相當的指導意義，因為最近是裝修高峰期，所以在取得作者的許可之后我們把帖子的內容進行了編輯，希望能對正在設計裝修的網友有所幫助。

　　【IT168 案例分享】家里的裝修方案其實去年就敲定了，但是天氣太冷，所以一直都沒有正式施工，終于等到春暖花開了，，卻發現我所需要的家庭影院解決方案，裝修隊根本解決不了（為了省錢，自己設計），我自己設計的家庭影院，雖然看上去很詳細，但是根本經不起任何推敲和數據上的演算。這幾天真的是郁悶之極。。。。家庭影院裝修方案定不下來，而導致了裝修開工日期一拖再拖……沒想到倒是成全了我和老婆跑建材市場，認真學習一下各種材料和價格。

　　先介紹一下我家的情況吧，房子不大，53.67平米，因為是老房子，所以也就沒什么結構而言，基本就是一個大桶子，（所以自己設計），本來房子是小客廳大房間的隔斷，為了能有一個看上去還想點樣子的家庭影院，就把原來的隔斷墻敲掉之后，像臥室延伸了一塊，然后做隔斷，把原來的陽臺改造成臥室的一部分，這樣就獲得了一個個15平米左右的客廳，面積是裝修前的3倍！

CAD房型圖


想象中的家庭影院設計圖

　　我想象中家庭影院的樣子，其實從總體上來說，這樣設計是沒有問題的，但是我忽略了很多細節上的問題，比如走線、投影機吊裝高度、電視機掛墻的厚度、幕布距地的距離等等等 房子的拆舊工作開始進行了，但是卻遇上了一個天大的難題，因為之前沒有請人給做設計，也沒有想好到底要選什么投影機，所以，投影機定位，就成了我現在最急迫解決的問題。


已經開好的電視墻方向的弱電箱和強電槽

　　哎，菜鳥就是菜鳥，裝修設計的時候太理想主意了，裝修工人已經開始開槽要做隱蔽布線了，而我這里還沒想好HDMI線、音響線要怎么走，買什么牌子的。。。。。幸好，有個朋友是玩影院的高手！希望現在去找他不會太遲。。。。

影院設計妙訣

　　其實早在裝修動工之前，就應該先找一個懂行的高人，或者專業的影音公司，對房子進行整體布線的設計，千萬不能像我這樣想當然。不過錯以至此，也只好將錯就錯，亡羊補牢了。

筆者簡單的電視墻設計方案，可以給大家提供一些參考意見

　　家庭影院裝修最重要的其實并不是表面上看到的電視墻，而應該是投影機位置的選擇、HDMI線（這個最重要）、音響線和幕布的定位，當然音響的配置和定位也比較重要，但是對于入門級的用戶來說，音響因為基本都是整套購買，所以定位工作就變得簡單一些，而選什么樣的整套音響才是最重要的，這個我們回頭再說。

各大投影機官網上，都有投影距離計算器，這也是家庭影院裝修參考數據來源之一

　　經過高人的點撥，最后投影機的高度定在1.9米，采用正投，這樣的最大好處是，投射畫面底邊正好可以距地80cm左右，坐在沙發上基本可以完全平視屏幕，而且最妙的是，這樣的設計無需進行梯形修正，畫質完全不會損失，最后在幕布問題上，不得不作出了一些舍棄，而且客廳的電視機也將于我告別，因為電視掛墻之后，幕布之前要距離墻面20cm以上，這樣投影機畫面就會進一步縮水到80寸，所以最終選擇了只賣一臺臥室電視機，客廳就全部留給了投影機和白墻，幕布暫時留槽，碰到合適的再說。

　　編輯點評：因為房子比較小，所以投影機除了性能的考慮之外，還要注意到其裝飾作用，較小的客廳為了保證畫面和裝飾的雙效果，所以盡量選擇靠墻的正投，而不要使用吊裝，這是因為吊裝之后如果高度較高，投射畫面就會需要進行梯形修正，導致像素的損失，而吊裝較低的位置保證畫面，長長的吊桿，就會顯得非常丑。最后，作者說到了因為距離的緣故，不得不和電視機說再見，這也算是小戶型家庭影院設計中難以避免的問題，也是大家在影院設計初期最需要注意的問題之一。

隱蔽工程實戰分享

　　按照實際的距離測算，客廳需要6米HDMI線（客廳寬是3.3米，上墻后1.9米，加上出線口6米正合用），然后15米發燒線。HDMI線走40mm的PVC管，取電視墻中心線以最近的距離走管，音箱線走20mm的PVC管，和HDMI線并排走管即可。

　　家裝已進入開槽期，開槽的時候又一次遇到了問題，裝修師傅說，40mm的pvc管子對我家的地板來說太粗了（我圖便宜，木地板沒有架空，而使直接在原來的地面上作的），施工監理孟師傅出主意，讓我買50X25mm 的pvc方槽，因為方槽是可以打開的，HDMI線頭粗一點，也不會影響。這樣就解決了20mm的PVC管子，HDMI頭不能轉彎的問題。

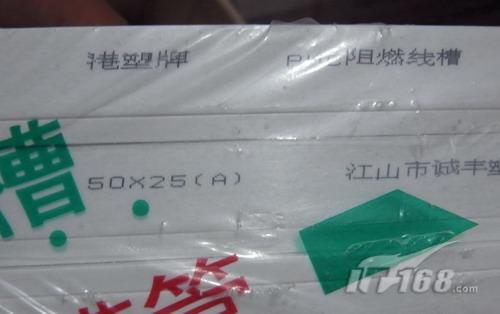

50X25mm 的pvc方槽，放HDMI線是不錯的解決方案

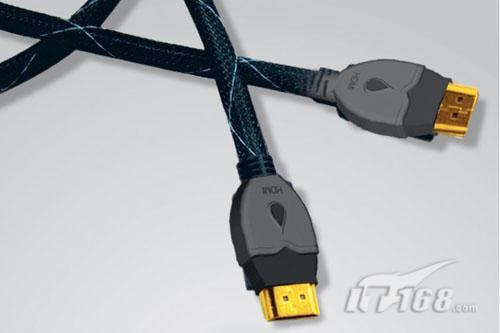

　　因為6米的HDMI線規格比較特殊，所以朋友幫忙找了一個代工廠，幫忙加工了一根，這也讓我省心了不少。因為HDMI線是整套影院中，對品質要求最高的一部分，所以大家在HDMI線的選擇上千萬不要吝嗇，盡量去找一些名牌產品。

　　編輯點評：很多朋友其實并不熟悉走線的問題，而到了實戰的時候，就會遇到這樣或那樣的問題，一般來說HDMI線選擇需要非常的謹慎，尤其是HDMI線超過7.5米之后，千萬不要考慮如何在HDMI線上省錢了。而這里我們看到了筆者非常靈活的使用了方形線盒代替了40毫米的PVC管，輕松解決了裝修中隱蔽工程中遇到的問題，如果你正在為這個問題感到頭痛，不妨借鑒一下。

　　HDMI布線需要考慮到HDMI線的質量、布線管材、布線方法、HDMI面板等，以下為幾點注意事項：

　　1. 遠距離(8M以上)的HDMI布線時、嚴禁扭轉接頭(扭轉接頭易破壞線材高頻的遮蔽，造成白點或雪花的產生)。
　　2. HDMI布線時、請勿折彎、擠壓、拉扯。
　　3. HDMI布線時、避免過度彎折，超過90度、或多次彎折的按裝路線。否則;一定會造成高頻特性的損壞。
　　4. HDMI布線時、必須順應線身、自然擺放。強力扭轉線身(一次也不可以)。一定會造成高頻特性的損壞。
　　5. HDMI布線時、必須順應線身上的箭頭方向安裝，正確按裝時，方能發揮HDMI Cable發燒技術的優異性能。
　　6. HDMI布線線材擺放正確位置后、才能取出接頭上方的防護套。并妥當置入機器內。(留意：不可碰觸到鍍金接點，避免鍍金接點的氧化形成高頻阻抗影響傳輸的穩定性)。
　　7. 對于HDMI接頭、宜減少不必要的插拔。并避免重物擠壓線身、擠壓防護鋁箔的變形、造成遮蔽效果的損耗。
　　8. 音響店家在展示時、盡可能將線身、自然放直。收置回包裝箱時、必須順應線身自然纏繞、否則會造成高頻特性的破壞。
　　9. HDMI布線時HDMI電纜和接頭是一項精密、精致的高科技產品、任何不當的破壞(例：剪斷重焊)都將造成徹底的傷害。
　　10. 如果線材在安裝的環境中有可能懸空，請務必加固HDMI接頭。有助HDMI 線材在數字顯示的優異表現。
　　11. 高等級HDMI電纜在長距離上傳輸依舊能維持到1080p的性能。如果HDMI布線人員無法確實按照正確的布線法，都將造成HDMI傳輸的特性遞減到720p、1080i。
　　12. HDMI布線質量簡易測試方法:將HDMI信號源選擇播放暗景的畫面20分鐘左右。觀察播放期間有無白點或噪聲，如有宜立即更換新線，或者測試看完一部90m分鐘影片后，如有白點或噪聲時，宜立即更換新線。(注意：在測試期間禁止遙控器的過度使用已區分信號干擾源)

投影機提前到家

　　今天小編看到帖子更新了，作者忍不住把投影機買了回來，我們就提前分享一下他的投影機好了。

　　投影機提前到家　　

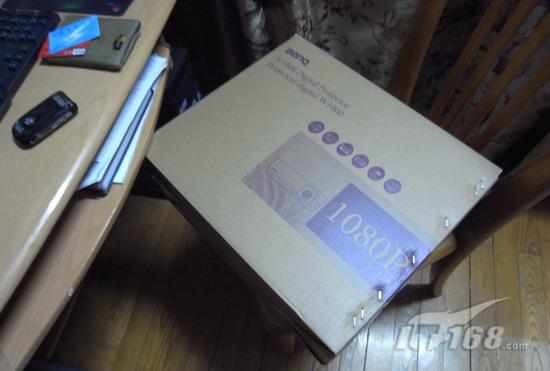

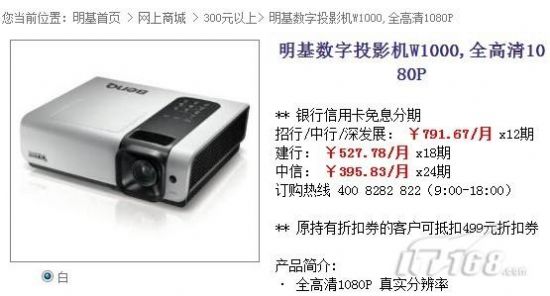

　　確定了投影機的型號，所以臨近節前終于還是安奈不住，在明基官網上把W1000迎娶了回來。機器是在明基官網上買的，淘寶、賣場倒是都去看過，價格基本比明基官網便宜一些，不過官網上有招商銀行信用卡的分期付款，最近裝修搞的流動資金受限，無息的分期付款，雖然看上去價格是高了那么一點，不過要知道這幾年通貨膨脹是很厲害的，去年給老爸買電視也是明基官網買的，一個月130多一點的還款，根本沒什么感覺。

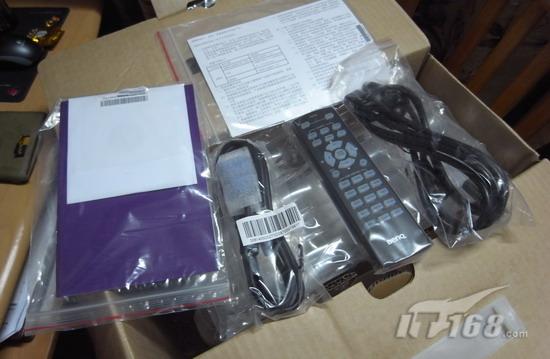

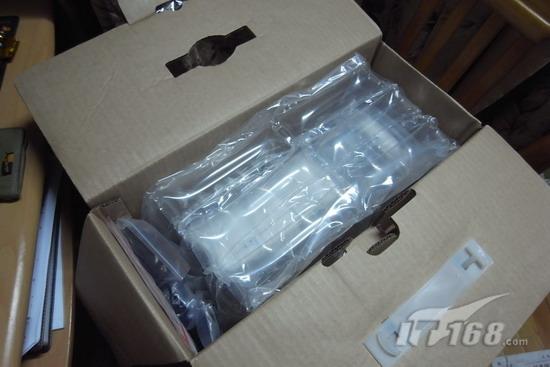

　　W1000的包裝真的很好玩，不是泡沫塑料，而是一種好像吹氣的泡泡一樣的東西，整個投影機都被包裹起來，防震效果真是一流啊！機器的附件不多，有說明書還是N種語言（感覺沒大有這個必要，印成中文的看看就行了），電源線、遙控器和一根VGA數據線。。。。。哎，怎么不是一根HDMI線呢。。。。

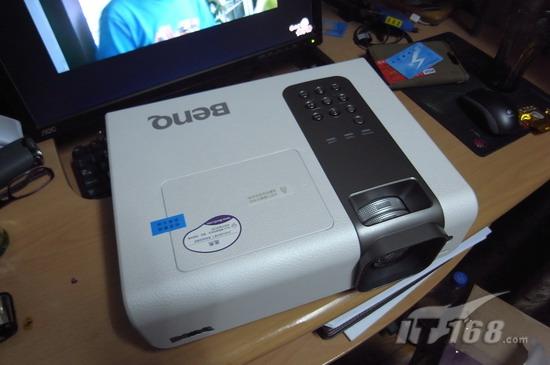

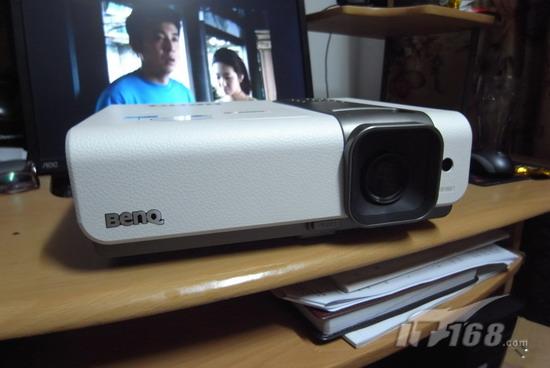

　　W1000的包裝還真不是一般的多，當露出了廬山真面之后，才發現W1000皮質感的機身真是一級棒！

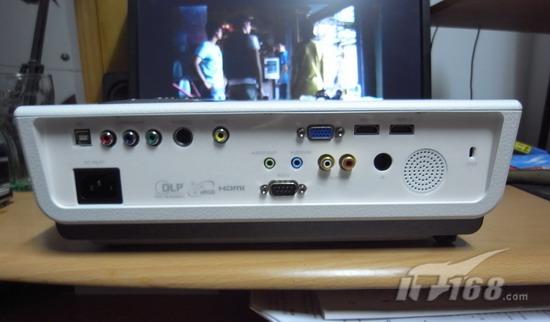

　　W1000接口比較豐富，2個HDMI接口令我非常滿意，其他的接口我倒是覺的可有可無，反正我只用它看電影而已。

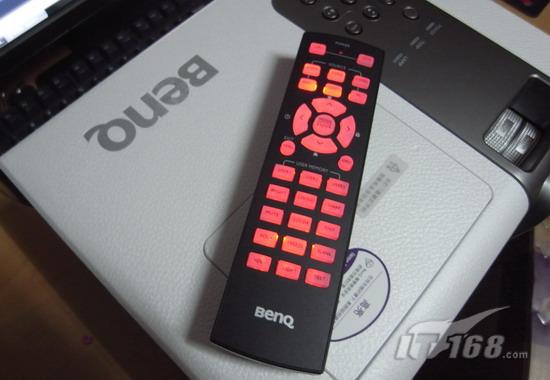

　　遙控器隨機還附送了2節遙控器電池，按上電池才發現遙控器的紅色的背光相當明亮，而且打開背光燈沒有指定的按鍵，這樣在黑晚環境中使用，就非常方便了

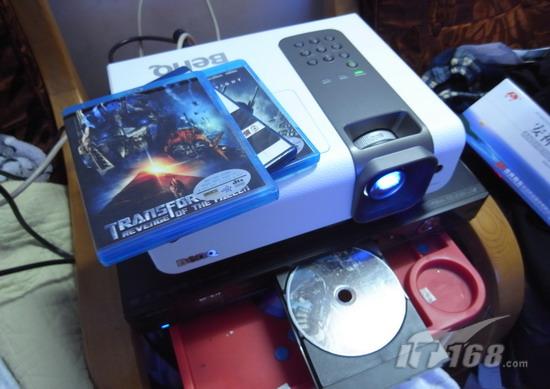

　　藍光機是oppo的80，這機器最大好處就是讀盤速度超快，而且價格還便宜，正在考慮裝修好是買這個機器呢，還是買PS3。

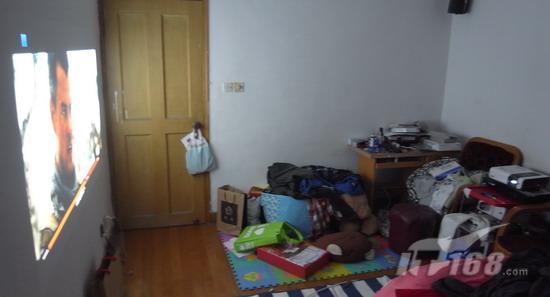

　　鏡頭距離墻面的尺寸是2.8米，畫面的尺寸是80寸，對角線距離是203cm 屏幕是177X99.62，雖然稍微小了一點點，但是還是相當爽了！畢竟60寸的電視，不是我能買的起的昂貴奢侈品！房子稍微亂了一點，大家不要介意，畢竟是個臨時住所。
