巨洋VLED系列DLP拼接墻單元

    隨著經濟生活的發展，人們對信息即時顯示的要求越來越高,在計算機、互聯網、視頻監控技術革新的推動下，大屏幕拼接墻的應用范圍正在日益擴大，其用戶群體已經從電力、金融等行業專業控制室逐漸向城市交通、能源、環保等政府、民生息息相關的大眾市場發展。 2010年，在"平安城市"建設、世博會、亞運會等一系列重大活動的推動下，拼接墻市場更是迎來了發展良機，大展幕市場涌現了一大批優秀的產品，在這歲未年關的時候，投影時代網特別為網友們整理了這一年來的大屏幕拼接市場里較為突出的數款產品，讓網友對大屏產品有更多的了解。



    憑借多年來系統化的經驗積累，巨洋在2010年完成了LED光源在DLP背投影系統中規模化應用的技術開發、規模化生產工藝設計、安全以及穩定性能測試等諸多前導性技術的積累，成功向全球市場推出了技術領先的實用化LED光源產品——VLED系列DLP拼接墻產品。

    與普通LED光源系列光機相比，巨洋VLED系列融入了許多創新和獨有的科技元素：超寬色域動態色彩返真技術、氣密防塵設計、一機雙芯技術、雙電源備份設計、以及智能色溫偵測校正技術等，進一步提升了光機的穩定性、可靠性和色彩表現力。

    巨洋VLED系列采用獨有的“氣密防塵設計”技術，光機不是整個包在一個鐵殼子里，而是分成幾個模塊，而且它們分別具有自己的外殼，且采用獨特合成金屬材料外殼加氣密防塵圈。這樣即不影響電源模塊和燈泡模塊的散熱，又能保證光處理部分的防塵效果，使光機能真正達到5級防塵，可在IP5X級防塵測試環境下運行8小時，而非僅是光路部件達到5級防塵標準，很好地保證了系統長時間運行的穩定性。

    除了氣密防塵技術之外，一機雙芯技術也是VLED系列光機的獨特優勢。巨洋獨創性地在VLED系列的光學引擎中置入了兩個CPU芯片，新增的CPU分擔了主CPU與控制單元溝通、溫度監控及風扇轉速等的控制功能，使主CPU可以專心從事影像處理工作，從而保證光學引擎運行更加穩定，對影像處理更加輕松。同時VLED拼接墻的每個顯示單元都標配冗余熱備份電源，為設備運行提供持久穩定的電力供應，保障用戶不間斷使用需求和設備安全。

    而VATION巨洋將專門針對LED光源特點而研發的智能色溫偵測矯正技術應用于VLED系列光機，內置了色溫偵測元件。智能色溫偵測矯正技術，是在光機運行過程中，一直對LED三基色光源進行實時偵測，及時發現光源經長時間使用后出現的輕微的色溫偏移，并由CPU對光機做出智能調整，矯正由光源色溫偏移造成的圖像色溫的偏移。在長時間使用中對色溫進行實時偵測，及時發現并矯正這種色溫的偏移現象，使整屏色溫長時間保持一致，減少用戶的維護操作和維護費用。

    “超寬色域動態色彩返真技術”是巨洋VLED系列產品擁有的另一項大幅提升LED光源色彩的獨特技術，其可有效糾正目前大多數LED產品中存在的“紅色偏色”的現象。針對所有LED燈生產時都會有色彩的差異，有些紅色偏離的這一自然現象，巨洋在LED光源的DLP光機中植入超寬色域動態色彩返真技術，在光機生產時就已預先對這種偏離進行了測試，根據測試結果，對DDP工作參數做了針對性調整，有效糾正了這種偏離現象，使得光機最終輸出的圖像保持良好的色彩，且各單元色彩保持一致。

    LED光源應用于DLP拼接墻產品使DLP拼接的巨額的燈泡耗材成本消失。LED光源產品的大規模應用將為大屏產業注入嶄新的活力。此外，LED作為一種新興的技術，國內的技術可與世界先進水平相媲美，因此可以大量的國產，這也進一步擺脫了國內投影光源一項受制于國外巨頭的產業瓶頸，對于國內DLP拼接墻產業的發展意義重大。

    作為一個創新型的企業，巨洋近多年來不斷推出極具創新的技術和產品，并緊跟國際最新技術的發展腳步，提高自身產品的品質和產品競爭力。此次推出VLED系列拼接墻產品不僅把科技進步所帶來的產品價值率先回饋給客戶，更讓客戶真正體驗到技術進步帶來的更加出色的應用效果以及更為低廉的應用成本。

全球首推 GQY 3D大屏幕拼接系統

    在3D成為目前市面上主流顯示設備發展趨勢的當下，GQY率先將3D技術引入大屏幕拼接顯示系統當中，并與GQY專利技術一體化雙機芯技術完美融合，讓三維顯示在大屏幕拼接領域成為可能。

GQY首創3D大屏拼接顯示系統

    GQY高清立體拼接屏系統采用一體化雙機芯專利技術及偏振光立體成像原理，配合具有立體影像處理能力的獨特圖像處理系統，可獲得最優質的三維立體效果。高清立體大屏幕系統首先支持原有的各類2D圖像顯示，并可直接支持3D影像的播放。高清立體拼接屏由3D拼接單元組成，整屏分辨率為3D單元分辨率的綜合，支持各類3D高清信號源。利用3D拼接大暖可完成任意規模的3D顯示組合，完全可達到或超過IMAX巨幕。由于采用雙機芯技術，因此高清立體拼接屏支持從最前端射線機輸入到后期經過處理的各類立體片源內容。

    GQY 3D立體拼接屏系統不但可以實現超大面積的顯示，而且可在軍警、公安、氣象、民航、道路、醫療、會展、導航、監測、教育、電力、水利等領域廣泛運用，特別是在現場實時監控、應急指揮調度、微創醫療顯示、災難事故施救、三維立體教育等方面有著非常突出的表現。

    GQY開創了用大屏幕取代傳統背景的先例、開創了通過大屏幕進行管理和應急指揮的先例，而今立體拼接屏系統更是世界首創。實現全立體的高清攝像、現場監控、遠程傳輸，填補了世界實時遠程立體監控的空白，引領了指揮監控和全景顯示的未來發展趨勢。

引領高清 威創1080P全高清LED拼接墻單元

    Visionpro V3L系列顯示單元是VTRON公司推出的ＬＥＤ光源DLP投影拼接顯示單元。該系列產品集LED光源的免維護、色彩表現力超強、綠色環保等特點，以及VTRON公司獨具特色的色彩亮度智能調整、多維色彩獨立調整、數字信號處理等一系列先進的獨創技術于一身，引領著數字顯示拼接墻的發展。

    Visionpro V3L系列顯示單元采用新一代LED光源技術，不含有汞、鈉等有害物質，綠色安全，符合ROHS環保的要求; 擁有60000小時的超長使用壽命，投影機終生不需要更換光源，也無須更換色輪等其它消耗部件，完全免除后期高維護成本的投入，可實現對系統的零維護。

    Visionpro V3L系列顯示單元具有色彩、亮度智能調整功，可根據各顯示單元內置的光學傳感器實時反饋的信息，自動對不同顯示單元亮度及色彩參數做出最佳調整，省卻復雜的人工調節和校正過程，實現顯示系統中各顯示單元之間，長時間的畫面色彩和亮度的實時一致性和穩定性。獨創的多維色彩獨立調整技術可完全獨立地調節RGBCMYW七種基色與混色的色度、飽和度及亮度，互不干擾，確保顯示系統中不同顯示單元的色彩重現具有高度的一致性。

    Visionpro V3L系列顯示單元擁有超寬色域空間和卓越的色彩、亮度穩定性，可完美呈現自然界真實色彩，畫面純凈，層次分明，每個細節和輪廓都能夠清晰再現，可為用戶提供逼真、細膩的色彩和影像效果，顯示效果實現本質提升。獨特開發的“畫面銳利清晰”技術(Image Sharpness & Vivid縮寫為ISV技術)，使復合視頻、S-Video、分量視頻信號的圖像有卓越的表現，視頻畫面細膩、清晰，視頻畫質銳麗，具有豐富的層次感和真實感。

    VTRON擁有先進的專利屏幕技術和業內最完整的屏幕系列，可依據用戶使用環境和系統情況選用最合適的屏幕，充分滿足不同用戶的使用需求。全新設計的光學引擎采用密閉式設計結構，同時背投箱采用空氣過濾技術，有效防止灰塵進入，防塵等級達到IP5X,確保系統在各種應用環境下，包括在一些特殊環境下，如煤礦、隧道監控等，長期穩定的工作。

新鮮血液 中光學WG系列DLP數字大屏幕顯示系統



    中光學WG系列DLP數字大屏幕顯示系統采用DMD芯片技術，具有豐富的色彩，完美的畫面。含有雙燈熱耦合、光路設計等多項專利技術，其通用的箱體設計、屏幕尺寸多樣化可以滿足不同客戶的使用需求，沿傳的軍工生產質量體系確保了產品的高穩定性。

    中光學WG系列DLP數字大屏幕顯示系統采用Ti最新極致色彩TM技術，在清晰度、亮度、對比度、色彩還原性、圖像均勻性方面均代表行業最高水平。獨特的雙燈熱耦合專利技術，單/雙燈可隨意切換，不會出現因機械動作而造成的對焦偏移及響應延遲問題。

    WG系列DLP數字大屏幕擁有多項獨創功能，極大的提高了產品整體性能。 獨特的光路設計，可顯著提高光效率，有效彌補一般棱鏡造成的光損失。獨特的“畫面備份”功能，可應付燈泡突發性故障，在軍事指揮、災難救援等相關應用中，不會發生畫面瞬時消失，不遺漏任何細節；智能燈泡技術，具有燈泡參數自動存儲功能，更換燈泡后自動將亮度、色彩等參數調整到接近替換前的運行值，保持拼接墻亮度/色彩平衡。 采用3D數字梳狀濾波技術，可消除動態視頻圖像邊緣鋸齒，加強圖像邊緣細化的動態補償，圖像更加清晰、細膩，達到畫面細部及解析度的最佳化，提高更真實流暢的圖像畫面。獨立六軸光學調整機構，可獨立控制投影機芯上、下、左、右、傾斜、偏轉、旋轉全方位調整，更容易實現圖像幾何、光學拼縫的調整。

    由于WG系列采用了 最新 DLP 雙倍速LVDS 芯片，亮度較一般單倍速 SDR、DDR 芯片提升20%以上，對比度提升50%以上。南方視訊機芯采用獨家原創的數字 CSC （Color Space Control）電路，有效抑制了各畫面間三原色的離散，使紅綠藍三基色達到了高度一致。

    為實現完美的拼接效果，中光學WG系列DLP數字大屏幕顯示單元采用數字漸平修正電路，避免HOT-Spot（亮斑）效應，從單屏到整屏均實現亮度均勻，使整屏幕亮度均勻保持高度一致，浮動式屏幕框架設計，在X、Y、Z軸三個方向均精細調整，達到完美的拼接效果。

    WG系列DLP數字大屏幕顯示系統具有先進的防溫漂和防灰塵性，鋁合金鑄壓機芯，使散熱量進一步提高，從而大大減小了因為機芯溫度上升引起的焦點偏移。模塊化的電路設計，非常易于檢修和板卡更換；僅幾分鐘就能完成燈泡的更換；信號和控制電纜及其接口均安裝在箱體內部，保證顯示和控制信號的可靠傳遞，并且節省維修空間，不影響屏體外表整潔美觀，無圖像錯位。

    智能化的屏幕顯示單元，可自動調整屏幕間的亮度，以保證屏幕間亮度的持久均勻性。投影機芯色輪存儲器的應用是設備在自動色度調整色輪替換時可自動讀取原來數據，對大屏幕多屏拼接的顏色進行調整。  通用箱體設計，堅固穩定，適合多層堆迭及弧形拼接。

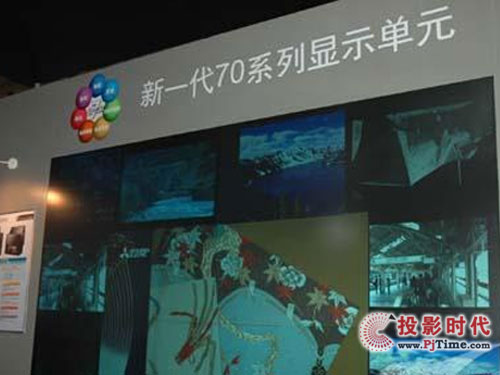

融入最前沿技術 三菱70系列LED光源拼接墻



    三菱70系列LED光源DLP顯示墻產品作為第7代解決方案的主導產品，融入了最新的前沿技術，可確保實現卓越的畫質和可靠性。秉承“Smart7” 顯示墻系統理念，70系列LED光源DLP顯示電視墻具備了智能、靈活、內置處理器、自動平衡、安裝簡便、耐久以及備份7大特性。

    傳統DLP投影拼接顯示技術，必需依賴于高壓汞燈提供高亮度的光源。高壓汞燈不僅生存的年限低、發燒高、能耗浪費緊張、結構脆弱，而且含有汞等有毒重金屬。對于DLP顯示墻汞燈的維護和更換成了DLP顯示墻系統最重要的組成成本之一。

    采用極新的LED光源技術的三菱70系列LED電視單元周全徹底結局了傳統DLP拼接墻的耗材成本、環保節能和維護頻仍的問題。傳統的DLP拼接顯示大屏幕技術與最先進的LED光源的結合，創造出DLP拼接產業的嶄別致跡。

    三菱獨創的光學系統都配有亮度和色彩優化系統，可保證最大的光輸出效率和自然色彩再現。另外顯示單元有三種亮度模式：明亮/正常/節能。用戶可靈活地根據使用環境和具體應用來做設置。LED光源的使用壽命和系統的耗能根據設置的亮度水平不同而變化。不同于傳統顯示墻系統，70系列LED顯示單元無需使用水銀燈。70系列的屏幕尺寸有50寸、60寸、67寸和80寸可選擇，所有單元均具有最新功能，并且可以完全定制以滿足每位用戶的多樣化需求。另外，還可以實現100%正面維護（三菱電機獨創）（80寸單元僅有后維護機型）。

    三菱70系列LED電視單元龐大親族，可周全滿足不同行業用戶、不同工程需求的應用。在繼承了三菱DLP拼接墻系統一貫穩定、高可靠性的特點的根蒂根基上，在畫面亮度、對于比度、色彩飽和度和色溫控制上創造出絕非凡響的顯示效果。特別是告別了汞燈和色輪的生存的年限困擾，周全升級的散熱系統配合LED固態冷光源，行業客戶更可以擁有長達60000鐘頭的終生使用生存的年限。

    三菱電機大屏幕拼接顯示墻以其高可靠性、高適應性和高端品牌的形象，已經在世界各國安裝了40000多臺顯示單元。LED光源配備與DLP拼接顯示系統是三菱革命性的技術創新。完善了三菱拼接產品的產品線，進一步滿足了大屏幕市場多樣化發展的需求，為消費者提供更加多元化的選擇。

色彩穩定 巴可LED光源背投視頻墻顯示屏

    全球可視化專家巴可于今年11月推出基于 DLP技術 、配備改進型 LED光源的 背投視頻屏幕墻新產品。全新 OVL 系列達到最高亮度水平，比任何其他競爭系統高 20%，而且不會縮短系統使用壽命，為目前市場上最節能的LED光源DLP背投視頻屏幕墻。OVL視頻屏幕墻采用 4:3 高寬比，屏幕尺寸高達 80 英寸。

    巴可 OVL視頻屏幕采用散熱效果最佳、最節能的LED光源，采用基于液體冷卻技術的先進散熱管理系統，可將 LED 光源芯片溫度降至最佳水平，顯著延長投影系統使用壽命，相當于節能模式下持續運行 80,000 小時 — 較之其他視頻屏幕墻產品延長 35%。

    采用LED光源芯片液體冷卻技術，OVL 亮度提高 20%，而且不縮短系統使用壽命。因而，OVL是市場上最亮的LED光源DLP背投視頻屏幕墻。相反地，適當降低亮度輸出，可延長系統使用壽命。這樣，巴可證明液體冷卻可有效地抵消 LED 老化效應。

    OVL視頻屏幕墻較之其他 LED 光源DLP背投系統可省電 30%。巴可利用智能電源管理而非光學調光器調整 OVL 顏色和亮度，實現節能省電。

    OVL 采用全新 LED光源系統，具有更高亮度和更高效率，因而可以實現更大尺寸屏幕。因此，巴可 OVL 系列可以配備80 英寸屏幕，這對公用事業應用尤其具有吸引力。較之小尺寸屏幕的另一優勢是，80英寸 OVL 平均故障間隔時間更長。

    巴可 OVL 背投采用獨特傳感器技術 Sense6，協調多背投模塊保證整個視頻屏幕墻長時間具有亮度和顏色穩定性。不同于其他系統，OVL 持續實時測量并調整顏色和亮度，因此不需要維護或手動調整。

    OVL 視頻屏幕墻豐富了巴可 LED光源視頻屏幕墻系統產品線，LED 光源視頻屏幕墻克服目前絕大多數其他視頻屏幕墻系統所面臨的諸多挑戰，融合利用LED光源而非UHP燈泡光源形成圖像的優勢和大量最新技術創新成果，呈現更飽和顏色、減少維護并具有 24/7 應用可用性。

創凱新一代全高清圖像控制器CK5系列

創凱新一代全高清圖像控制器CK5系列

    創凱CK5系列全數字拼接控制器是創凱電子根據大屏顯示市場發展的趨勢以及技術上遇到的瓶頸而推出的新一代全數字高清拼接控制器產品，它專為大屏拼接電視墻 超大化、高清化趨勢而量身定做！采用全新的模塊化概念，單機可以自由組合輸入輸出模塊，多臺機器無縫級聯實現控制和信號輸出的連接。

產品亮點：

    模塊化的組合模式

    CK 5采用全新的模塊化概念，單機可以自由組合輸入輸出模塊，多臺機器無縫級聯實現控制和信號傳輸的連接。

    Can總線控制

    CAN 是Controller Area Network 的縮寫 CAN屬于現場總線的范疇,它是一種有效支持分布式控制或實時控制的串行通信網絡。較之目前許多RS-485基于R線構建的分布式控制系統而言, 基于CAN總線的分布式控制系統在以下方面具有明顯的優越性。

• 網絡各節點之間的數據通信實時性強已形成國際標準的現場總線
• CAN 屬于工業現場總線的范疇。與一般的通信總線相比,CAN總線的數據通信具有突出的可靠性、實時性和靈活性。由于其良好的性能及獨特的設計,CAN總線越來越受到人們的重視。它在汽車領域上的應用是最廣泛的,

    HD in &out更高的圖像質量

    故障自診斷  自動識別和讀取輸入信號的各個參數

    全局漫游

    4路信號互通

    環接級聯 更大屏幕

    自定義窗口名稱，CK5可以給每個窗口自定義名稱，支持漢語/英語命名

    通訊級的雙電源備份

    CK5采用的通訊級的電源模塊，濾波更好，大大減少了電磁干擾，雜波干擾，性能更可靠

    更低碳，更穩定，CK5機箱兩側邊緣安裝對流風扇，更低機箱溫度。 采用新的視頻處理芯片支持高帶寬，而且板卡發熱量低

    自帶數字矩陣，連接簡化

    CK5可以根據配置要求來選擇數字/模擬/混合矩陣

盡顯顯示之美 唯瑞V46-SN21L超窄邊拼接顯示器



    Vewell的V46-SN21L液晶顯示器選用DID屏體，雙邊拼縫僅有6.7mm，是業內最接近真正無縫拼接的液晶顯示器。同時V46-SN21L還具有高分辨率和高亮度的特點，可以真實還原色彩和生動文本圖象的動態視覺效果。在穩定性上，V46-SN21L支持7×24小時不間斷開機運行。

    Vewell超窄邊液晶拼接系列V46-SN21L選用DID屏體，超窄邊的獨特設計，使Vewell超窄邊液晶拼接成為大屏拼接行業的領航者。1366 ×768的分辨率，700cd/m2的亮度，3000：1的對比度，智能遠程的控制系統，打破空間的束縛。不管是橫屏顯示還是豎屏顯示，Vewell都完美的詮釋了其無與倫比的整體視覺效果，準確傳遞各種圖像與信息。

    V46-SN21L還擁有超乎人們想象、可任意組合的拼接方式。可實現M×N（1×2，2×3，3×4 ……）及N×N（2×2，3×3，4×4 ……）的任意模式，圖像清晰，組合靈活多樣，顯示內容豐富，能給用戶最大的自由設計空間，提供震撼人心的顯示效果。

    目前，V46-SN21L超窄邊液晶拼接屏在無數工程項目中盡顯風采，中央警備局、新疆兵團、中鐵集裝箱、山西煤礦、東方梅地亞、航天二院、北京廣播、貴州氣象、溫州移動……，都有V46-SN21L傾力打造的拼接項目。完美的顯示效果，穩定的技術性能，贏得了眾多客戶一致首肯。

廣受關注 ViewSonic商用大屏 OP4625

    廣受關注 ViewSonic商用大屏幕專業顯示器 OP4625

    ViewSonic OP4625的邊框僅有2.4 mm，雙邊之和僅為6.7mm，拼接之后整體顯示效果極佳，加上自適應極強的拼接補償功能，在播放片花和精彩片段時，徹底杜絕了邊緣不對稱和圖像錯位、扭曲的問題。配備的RS232 輸入輸出接口，可以實現遠程操控管理，隨時保證圖像的如實拼接。

    ViewSonic OP4625商用大屏幕專業顯示器采用高亮高對比度DID 面板，圖像抗折光度更好，更適合影院、禮堂、酒店大堂等半戶外顯示環境。46寸的顯示面積，可實現1366*768的真實分辨率，能實現清晰、精細的視覺效果。

    另外，針對目前不少行業都要求顯示設備適應24×7應用，ViewSonic OP4625商用大屏幕專業顯示器采用工業級的用料、加上專業線路設計，超過50,000小時的平均無故障時間，可以在礦山、化工、實驗室等極端環境下使用，足以提供穩定、可靠、值得信賴的品質。對于影院等常規公共場所，長時間運行更是不在話下。

    此外，OP4625還內置時鐘功能，用戶可自定義“開關機時間”有效規避無效使用區間，降低功耗； 無需拼接控制器即可實現最大10x10的超大屏幕拼接，并具備拼接補償功能， 可消除由于邊框縫隙導致的錯位，呈現完美大畫面； 工業級用料選擇和線路設計，提供穩定可靠值得信賴的品質以及超過50000小時的平均無故障壽命時間。

    憑借在顯示領域馳騁20年的成熟經驗和雄厚技術積淀，ViewSonic針對新興行業和傳統產業的需求，提供了OP、CD系列的商用大屏幕專業顯示器產品，在強化技術優勢的基礎上，加入了多種針對性設計，為更多客戶所認可，當然也包括這款OP4625。

飛利浦BDL4681XU超窄邊液晶拼接單元

    飛利浦BDL4681XU液晶顯示器，是飛利浦新推出的一款經過優化并切合公共觀看需要的46寸6.7mm雙邊拼縫超窄邊液晶顯示器。寬屏 WXGA 1366 x 768 分辨率結合先進的原廠色彩校準、高級防圖像殘留功能和自動調節亮度功能，可帶來清晰震撼的畫面。采用窄邊框設計，外形時尚。增強的縮放功能支持平鋪矩陣的應用 有效降低總擁有成本，不論使用 5 x 5 正方形矩陣還是以 1 x 3 縱 向擺放，都會讓觀眾為之驚嘆！

產品亮點：

    窄邊框：窄邊框設計為公共顯示器的外形增添了時 尚氣息，能夠很好地和大多數環境融為一 體。此外，該設計是平鋪矩陣視頻墻的理 想選擇。

    先進的色彩校準：無論是以 3x3、 2x4 還是 5x5 布局安裝視頻 墻，每個圖像的色彩性能與每個顯示屏使 用的都應保持一致。因此，每個顯示屏還 在工廠的時候就已經專門校準，以符合最 高的高級視頻墻標準。

    高亮度：在環境光線很亮的情況下，即使在大的公 共環境內也可在白天觀看。

    智能插入位置：專業 PC 是大多數公共顯示安裝的一部分。 專業 PC 通常可為公共顯示增添額外的深 度，但同時也帶來許多線纜零亂問題。而 這款公共顯示器的后蓋包含一個智能插入 位置，適合安裝多種小巧的專業 PC。此 外，它還使線纜管理更加高效。

    SmartPower：系統可控制和預設背光強度，節省功耗可 高達 50%，從而大大降低了電費。

    自動亮度控制：自動根據環境光線調節顯示設置，無需用 戶干預。

    溫度傳感器：此公共顯示器含有溫度傳感器，用于監控 設備內部安全狀況。如果內部溫度超過預 設的溫度限制，設備內部兩臺風扇會自動 啟動，將顯示器冷卻到常溫。

    高級防圖像殘留功能：長時間停留在屏幕上的靜態圖像可能在液 晶顯示屏上留下 “ 迭影 ” 或產生圖像殘留 效應。雖然液晶顯示屏中的圖像殘留不會 持久存在，但是您需要防止這種現象發生， 尤其是在全天候顯示內容的場所。

    平鋪矩陣的縮放功能：內置縮放功能支持視頻墻矩陣的輕松部署， 無需昂貴的外置設備。可容納 25 個顯示屏 的 VidiWall，方法是在每個水平和垂直方向 劃分 5 個顯示屏。

性能參數：

    圖片 / 顯示

• 屏幕對角線尺寸 : 46 英寸 / 117 厘米
• 面板分辨率 : 1366 x 768p
• 最佳分辨率 : 1360 x 768 @ 60Hz
• 亮度 : 700 cd/m²
• 對比度 （標準） : 3000:1
• 響應時間 （標準） : 8 毫秒
• 寬高比 : 16:9
• 視角 ( 水平 / 垂直 ): 178 / 178 度
• 像素間距 : 0.7455 x 0.7455
• 顯示屏色彩 : 1670 萬色
• 畫面效果增強 : 3/2 - 2/2 移動下拉 , 3D 梳狀濾波 器 , 運動補償去隔行 , 逐行掃描 , 3D MA 去隔行
• 動態對比度增強


    支持的顯示分辨率

• 電腦格式

    分辨率 刷新率

    640 X 480 60、 67、 72、 75 赫茲

    800 X 600 56、 60、 72、 75 赫茲

    1024 x 768 60 赫茲

    1280 x 768 60 赫茲

    1280 x 800 60 赫茲

    1280 x 1024 60 赫茲

    1360 x 768 60 赫茲

    1366 x 768 60 赫茲

    1440 x 900 60 赫茲

    1600 x 1200 60 赫茲

    1920 x 1080 60 赫茲

    1920 x 1200 60 赫茲

• 視頻格式

    分辨率 刷新率

    480i 60 赫茲

    480p 60 赫茲

    576p 50 赫茲

    576i 50 赫茲

    720p 50、 60 赫茲

    1080i 50、 60 赫茲

    1080p 50、 60 赫茲

    連接

• PC: VGA 輸入 D-Sub 15HD, VGA 輸出 D-Sub15HD, DVI-D x1, RS232 D-Sub9, RS232 D-sub9 輸 出 , 3.5 毫米電腦音頻輸入 x1
• AV 輸入 : HDMI x1, 分量 (BNC) x1, 復合 (RCA)
• x1, 復合 (BNC) x1, S-video x1, 音頻 (L/R) x2
• AV 輸出 : 復合 (BNC) x1, 音頻 (L/R) x1
• 其它接口 : 外置揚聲器接口


    便利性

• 放置 : 縱向 , 橫向
• 平鋪矩陣 : 5 x 5
• 畫中畫：: PBP, PIP, POP
• 屏幕節能功能 : 像素偏移，低亮度
• 信號循環途徑：: RS232, VGA
• 鍵盤控制：: 隱藏 , 鎖定
• 遙控信號：: 鎖定
• 簡易安裝 : 提把 , 智能插入位置
• 節能功能：: 環境光傳感器 , 智能電源管理
• 安全控制功能：: 熱量控制 , 溫度傳感器
• 畫面效果 : 高級色彩控制
• 包裝：: 可循環使用包裝盒
• 網絡可控性 : RS232


    尺寸

• 邊框厚度 : 2.4 毫米下 / 右， 4.3 毫米上 / 左
• 智能插入位置 ( 寬 x 高 x 厚 ): 200 x 280 x 55 毫 米
• 智能插入位置 ( 寬 x 高 x 厚 ) （英寸） : 7.9 x 11.0 x 2.17 英寸
• 裝置尺寸 （寬 x 高 x 厚） ( （寬 x 高 x 厚） ): 1026 x 578 x 133 毫米
• 電視機尺寸 （英寸） ( （寬 x 高 x 厚） ): 40.4 x 22.8 x 5.2 英寸
• 產品重量 : 27.5 千克
• 產品重量 （磅） : 60.6
• VESA 安裝 : 400x200 毫米 （機身）、 100x100毫米 （智能卡槽）

    使用條件

• 溫度范圍 （工作） : 0 - 40 度C
• 相對濕度 : 5 - 90 %
• MTBF: 50.000 小時


    電源

• 主電源 : 90-264 伏交流電、 50/60 赫茲
• 功耗 （開機模式） : 典型 238 瓦
• 待機功耗 : < 1 瓦


    聲音

• 內置揚聲器 : 2 x 12 瓦 （8 歐姆）

    附件

• 隨附的附件 : 遙控器 , 遙控器電池 , 交流電源線
• VGA 信號線 , 光盤上的用戶手冊 , 快速入門指 南
• 可選配件 : 固定壁掛 , 活動壁掛 , 吊架 , 桌架


    其它

• 邊框 : 金屬灰黑色
• 保修 : 歐洲 / 北美：3 年
• 屏幕顯示語言 : 英語 , 法語 , 德語 , 意大利語 , 波 蘭語 , 土耳其語 , 俄語 , 簡體中文
• 審批機構 : CE, FCC, Class B, CCC, RoHS


獨創3D3G矩陣 響石超窄邊液晶拼墻

獨創3D3G矩陣 響石超窄邊液晶拼接幕墻

    響石數碼自2005年率先推出液晶拼接幕墻以來，技術不斷創新，一直走在行業的前面。最新的液晶拼接幕墻，除了采用超窄邊液晶顯示單元外，更融入了多項最新專利技術，形成高清晰度、數字化、智能化、集成化、全硬件嵌入式超窄邊液晶拼接幕墻。

    超窄邊液晶拼接幕墻采用目前全世界最小邊框的液晶拼接單元，其邊緣拼接縫隙只有6.7mm，完美演繹拼接，是大屏液晶拼接幕墻的最佳方案。

    2010年，響石獨創性的研發出3D3G矩陣，能支持多種數字模擬信號上幕墻。具有32路輸入和32路輸出，傳輸速率達到3G的SDI接口矩陣。能支持VGA、CVBS、HDMI、SDI等多種數字和模擬輸入信號，并將其轉換為高清3G SDI信號輸出。該矩陣具有以下特點：

• 支持現有的VGA、CVBS、HDMI、SDI等多種數字、模擬信號輸入
• 輸出為高清 3G SDI信號，且向下兼容
• 最大支持32路輸入，32路輸出
• 完成VGA、CVBS、HDMI到SDI信號的轉換
• 具備斷電現場保護，輸出信號輪巡等功能
• 軟件兼容響石矩陣控制協議，配合運行于PC上的響石控制軟件進行控制，同時可與CKC控制矩陣相連接。
• 模塊化設計，插卡式結構，可根據用戶需求實現不同的配置
• 外型尺寸符合19寸標準機柜的安裝要求

系統連接示意圖：

響石超窄邊液晶拼接幕墻，還具有以下特點：

    1、高亮度、高對比度、寬視角。700cd/m2的亮度、3000：1的對比度、上下/左右均達178度的可視角度，確保顯示效果;

    2、完全按工業標準設計，采用固態電容，可靠性高，可滿足24小時不間斷工作的需要；

    3、穩定長壽命， MTBF50000小時以上；

    4、采用CKC中央控制的方式，對每一個單元都可控可調。

    5、智能化設計，幾何、色彩均實現一鍵化自動調整；

    6、擁有自主知識產權的圖像處理技術，清晰度高。

    7、純硬件嵌入式拼接系統，性能穩定。

    8、無易損耗部件，基本無需后期維護；

    9、顯示單元實現前維護功能；

    除此之外，響石新一代液晶拼接幕墻，還采用積木式的拼接結構，無需專業工具裝卸，單元與底座渾然一體，美觀大方。對于需要安裝在墻壁上，嵌入在裝修背景中，更可無需底座，直接將拼接單元一臺一臺壘迭則成，拆裝都十分方便。

    在技術上，響石數碼自推出液晶拼接幕墻以來，一直以產品技術領先為原則，先后創造攻克了多項關鍵技術，并已得到了國家發明專利、實用新型專利和外觀設計專利。

    在軟件控制平臺上，響石液晶拼接幕墻控制軟件可提供SDK開發包，供系統集成或二次開發使用。同時也可以由客戶提供其它產品的控制協議，集成到響石液晶拼接幕墻控制軟件中。

    響石液晶拼接屏幕可以實現無限拼接顯示,具有靈活的顯示方式,具體的各種顯示功能及方式如下：

• 整屏顯示方式:即整個屏幕顯示一個高分辨率畫面。
• 單屏顯示:即拼接幕墻的每一個單元各自顯示一路信號畫面；
• 跨屏拼接：即圖像不以液晶屏為單位，由幾個單元的部分區域跨屏拼接顯示。
• 圖像漫游:即一個畫面從一個顯示屏到漫游至任意其它液晶屏上顯示，圖像可任意在大屏上拉動；
• 圖像迭加:即一個畫面迭加在另一個畫面上面顯示，而這兩個畫面可來自不同的信號源，例如分別來自攝像機的復合視頻信號和電腦的VGA信號；


    我們有理由相信，憑著響石液晶拼接幕墻的卓越性能和領先技術，出色的表現必將為越來越多的行業用戶所采用。

集成度操作簡單 華控VIP300系列融合控制器

    華控VIP300系列融合控制器

    華控圖像融合控制器VIP300是華控公司推出的一款普及型圖像處理器產品，屬于華控工程融合機產品，適合2-4通道的中小型投影拼接融合系統，系統可廣泛應用于虛擬仿真、會議匯報、展覽展示等。

    VIP300系列采用硬件FPGA圖像處理架構，在單個機箱中集成了圖像工作站單元、拼接控制單元、校正融合單元，具有同類產品中最高的集成度，操作簡單，減少了桌面信號多級傳輸導致的不穩定性和損耗。用戶無需再額外支出圖形工作站費用，也不需要對應用軟件或視頻的公共像素生成做特殊的定制。

    亮點功能：

    拼接控制功能：多路視頻(AV)、計算機(DVI/VGA)信號和來自網絡的計算機圖像信號可在高分辨率單一邏輯屏上以窗口方式任意大小、任意位置顯示，并可以自由移動、任意縮放、任意迭加顯示。網絡信號支持網絡多網段抓屏。

    硬件邊帶生成功能：具有硬件 Overlap 邊帶（即公共像素）生成功能，包括桌面及 RGB 及 Video 窗口。

    校正融合功能：2 至 4 路圖像幾何校正、色彩校正、邊緣融合。

    圖形工作站功能：在單一設備中集成了多屏圖形工作站功能，支持本機播放 DVD、顯示 WORD、PPT 文檔，運行各種二、三維多媒體應用軟件。

    控制功能：具有專業大屏幕控制軟件。支持本地及遠程控制，功能包括多模式切換，視頻、RGB 信號源切換，預案制作及切換，以及邏輯屏相關操作等。

   特點：

    適合中小型會議及展示應用；

    集成多屏顯示圖形工作站，可運行各類桌面應用軟件，包括 PPT、多媒體軟件及高清視頻；

    支持多屏桌面融合，具有多屏信號輸入接口，通過專用硬件邊帶模塊生成多屏公共像素，圖像信號N路輸入，N路輸出，所有像素點對點處理，保證桌面信號分辨率無損失

    采用硬件 FPGA 圖像處理架構，處理速度 60 幀/秒，不占用主機資源

    集成 VGA 及 AV 信號采集模塊，畫面可任意拼接組合，窗口任意漫游

    支持曲面幕/平面幕；

    支持亞像素 2D 幾何校正，精度達到 0.1 像素

    幾何及融合調試非常方便，幾何通過網格拖拉就可調整，易操作；

    國內獨家專利采用攝像頭的智能色彩及融合調試功能，大部分調試工作自動完成，操作方便，可通過遠程桌面或無線鍵鼠進行全面控制，支持通過互聯網進行遠程維護，最大程度減少后期維護成本。

    詳細規格指標：

規格參數		VIP300
拼接 控制 處理 單元	信號輸入	輸入通道： 2-4 通道（可擴展到 8 路） 分辨率： XGA（1024x768@60Hz）
	計算機信號	輸入： 2 路 DVI 或 VGA（可擴展到 4 路） 采集速度：XGA 信號采集速度≥30fps（可采集高清 1080P 信號）
	視頻信號	輸入：4 路視頻（可擴展到 8 路） 采集速度： 30fps
	邊帶生成	硬件生成公共像素（0-200 像素）
校正 融合 處理 單元	幾何校正	支持屏幕類型：平面幕、柱面幕 校正范圍：垂直、水平任意像素 校正精度：0.1 像素
	色彩校正	自動色彩校正
	公共像素融合	自動邊緣融合
	色彩深度	24 位
	圖像處理幀率	60fps
	圖像接口	DVI-I（數字 DVI 或模擬 VGA 信號）
外型尺寸（W＊Ｈ＊Ｄ）		19 英寸 4U

專業品質 GE SCL-46TS拼接單元

    SCL-46TS拼接單元選用高可靠性的工業級液晶面板，亮度達到了700cd/m2,并支持7x24小時開機，不間斷使用壽命超過6萬小時;雙邊拼縫僅6.7毫米，屏身厚度僅11.6cm。這款產品價格適中，可靠性高，廣泛應用于安防監控、廣告傳媒、購物中心、機場、軌道交通、廣電等領域。

    功能綜述

    聯合技術公司是一家總部位于美國康涅狄格州的多元化公司(以下簡稱GE)，在醫療，航天等領域有著卓越的成就。GE顯示器選用工業級液晶面板，6.7mm超窄邊拼縫的設計，支持7×24小時不間斷開機，使用壽命可達5萬小時以上。

    具有數字、模擬、分量、RJ45端口等多樣化的接口保證行業用戶需求。700cd/m2的高亮度保證畫面信息清晰可辨。獨特的控制軟件及硬件可實現多樣化的拼接組合，顯示器的拼接方式、亮度、對比度、色彩、PIP等均可通過RJ45進行控制。

    標準特性

    46英寸 液晶屏幕
    6.7mm 超窄邊拼縫
    1366×768 高分辨率
    8ms 響應時間
    700cd/m2 高亮度
    3000: 1 對比度
    178度 寬視角
    RJ45接口 RS-232協議控制

三星超視界UT無縫液晶屏拼接單元460UT-B



    作為世界領先的液晶顯示器生產廠商，三星電子一直致力于為中國商業用戶提供全系列由三星電子獨創的DID（Digital Information Display）面板技術構成的LFD大屏幕顯示器，并針對不同行業提供全面完善的解決方案。460UT-B以0.365厘米的超窄邊框、具備領先影像畫質及高亮、高對比度的高清影像表現，專門針對安防工程而設置，是重要監控項目必備的監控終端顯示設備。

產品特色：

    1.DID面板

    三星獨創的DID（Digital Information Display）面板技術成為顯示產業矚目的焦點。DID面板的革命性突破在于超高亮度、超高對比度、超耐用性以及超窄邊應用，解決了液晶顯示應用于公共顯示和數字廣告標牌的技術障礙。一般來說，電視或電腦所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度則高達1500 cd/m2，對比度高達10000:1，比傳統電腦或電視液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的專業液晶顯示器即使是在戶外的強光照射下也清晰可見。目前，三星的專業顯示解決方案大多是基于該技術的延展應用。

    2.DNleTM數碼自然影像技術

    借助積極的研發和30多年的經驗，三星終于獲得了可以創建生動畫面、精致細節和高對比度自然影響的專有技術- DNleTM

    3.超高對比度

    4.高亮度

    5.8ms極速響應時間

    6.超寬視角

    7.MDC多媒體演示控制

    8.視頻墻矩陣顯示功能

    9.兩種多屏顯示格式

博睿聯創BR-VPII系列圖像處理器



    BR-VPII系列拼接控制器是博睿科技在BR-VPI系列圖形處理器的基礎上，開發出來的新一代高性能圖像處理產品，運用了底板交換技術、超高速數字信號處理、多模塊插拔式系統結構等先進技術。可以根據用戶需要，對多種、多個輸入視頻信號進行復雜的運算處理，將結果送到輸出端進行顯示。可實現單機顯示多畫面、多機顯示單畫面、多畫面重迭、畫中畫、圖形縮放、拉伸等功能，用于提升投影機、等離子、液晶等顯示工程的顯示效果，滿足用戶多種顯示模式的需要，是系統的核心顯示控制設備。

    設備說明

    ▲ 全硬件構架，無CPU，無操作系統；

    ▲ 先進的底板系統交換構架，模塊化結構一體機；

    ▲ FPGA多總線技術，所有輸入通道信息實時處理；

    ▲ 5.4G/s的DSP專業芯片輔助串行數據處理；

    ▲ 無病毒感染風險，系統運行安全穩定；

    ▲ 圖像視窗可任意縮放、任意漫游和任意迭加。

    系統參數

    單屏開窗個數：8-32個；

    系統顏色深度：24比特，即16777216種顏色；

    系統內部信號類型：內部全同步數字信號處理，輸出信息全同步；

    輸入類型： RGB/VGA、Video、DVI、YPbPr、HDMI、HDSDI網口等；

    DVI雙鏈接輸入：支持包括4096x1536、3072x2304分辨率在內的多種超高分辨率數字信號輸入；

    RGB輸入分辨率：800x600至1920x1200；

    輸出分辨率：1024x768至2048x1080；

    輸出模式：DVI-I模擬數字統一輸出；

    輸出色彩調整：支持拼接出口顏色調整功能，便于顯示設備的維護保養；

    單機最大輸入通道：RGB/DVI信號96路；

    單機最大輸入通道：Video信號192路；

    單機最大輸出通道：DVI-I信號128路；

    控制方式：紅外、按鍵、RS232串口、網絡控制；

    場景個數：支持64個場景保存的調用；

    工作持續性：可7X24小時持續工作。
