如何獲得邊緣融合的效果

    邊緣融合是人們同時使用兩臺或兩臺以上的視頻/數據投影機，讓它們的部分圖像重疊，創造出更適合于顯示寬屏幕視頻圖像的更寬(或更高)的投影顯示效果。邊緣融合要求仔細地處理圖像的重疊部分以防止重疊引起的圖像亮度問題。

    因為兩個重疊區域將創建比正常的圖像更亮的圖像，所以，在邊緣部分要進行“混合”以容許圖像無縫地合并在一起。“混合基本上是S型曲線，它被逐漸施加以減少邊緣圖像的亮度，以便它們能夠恰當地重疊：
    邊緣融合的要求

    要獲得最佳的邊緣融合結果，你需要：

• 完美的平面投影屏幕，否則的話，就不可能完美地把你的兩幅投影圖像彼此之間對齊；
• 兩臺或兩臺以上匹配的投影機。市場上的每一臺投影機都是不同的，包括：不同的鏡頭、不同的投影方法、不同的亮度和對比度等等。理想情況下，你需要同樣的投影機以獲得最佳的結果。
• 一張堅固的桌子或一副安裝托架。一旦你設置好你的投影機并把它們對齊，你就不能再移動它們了，所以，至關重要的是采取某種方法用固定在墻壁或天花板上的托架或直接用堅固的桌面把它們支撐在適當的位置。
• 可調節的底托(或者具有內置的先進調節裝置的更為完美的投影機)。徹底對齊兩臺投影機是非常困難的，但是，利用便于調節的某些類型的安裝托架有所幫助。 你可能需要能夠在所有方向上獨立地移動投影機，包括：左、右、上、下、前、后，你可能還要針對任意的轉動誤差對它們進行傾斜度調節。
• 可調節的投影機。大多數將提供某些先進的功能，如梯形失真校正。這對于確保合適的對齊投影機將是至關重要的，因為它將部分地補償安裝問題。

     當然，除了以上的要求外，還需要具備支持邊緣融合的處理系統，下面我們就具體為大家介紹幾款市場反映較好的幾款邊緣融合器產品。

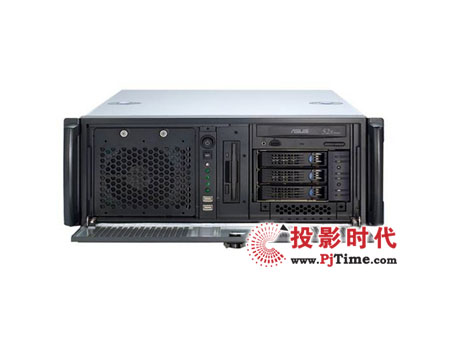

創凱 CK4M B系列邊緣融合控制器

創凱 CK4M  B系列邊緣融合控制器

    創凱 CK4M B系列邊緣融合控制器是專業的高端圖形處理設備, 專為大屏幕投影無縫拼接系統而設計，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

    CK4M B系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合帶的自動生成、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。融合器可以支持多路不同的信號輸入，支持N*M的無縫拼接顯示，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    CK4M  B系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    CK4M  B系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要預先自由配置。對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終轉換為固定的1024×768/60Hz的VGA格式輸出

    CK4M  B系列拼接器，采用純硬件設計，不需要操作系統支持，上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。

    CK4M系統連接圖

    產品特點:

• 自生成融合帶

    CK4M根據無縫拼接和顯示的特性， 自生成融合所需要的重復數據帶， 在不同投影顯示單元之間構筑融合所需要的疊加重復顯示區域。根據產品的特性，融合帶的寬度范圍為128、256、512、1024個像素點可選。當支持M×N融合時，融合帶最大寬度為256像素；

• 融合帶處理

    融合邊帶處理功能主要實現數字光學拼縫消融，CK4M內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式， 用戶可以根據自主的需求，在256級范圍內進行調整。

• 自動色彩均衡

    自動色彩均衡功能可消除投影設備間的顏色和亮度差異，保證投出的大畫面色彩均一、亮度一致。

• 先進的純硬件設計架構

    與基于計算機的融合處理器方案不同，CK4M系列采用了純全硬件信號處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

• 窗口控制

    實現窗口的畫外畫平鋪，疊加，漫游，透視,縮放，任意移動等功能。

• 高清晰底圖顯示

    融合機可以實現高清晰背景底圖顯示（需要預定），支持底圖輸出時，融合機輸出分辨率只能固定為：1024×768；

• 支持超過分辨率文檔高清顯示

    融合機器支持對2048×768、3072×768的超過分辨率文檔點對點無損顯示；

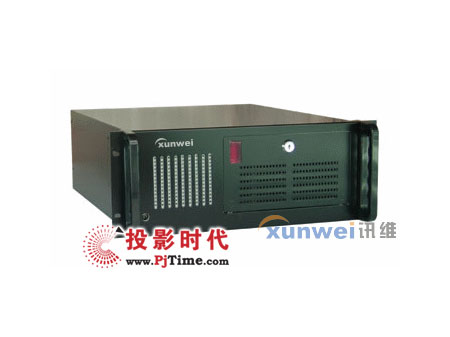

訊維 邊緣融合器 XW-RH0102

    邊緣融合器(也叫大屏幕無縫拼接, 邊緣融合機)是訊維在拼接控制器的基礎上研發并生產的新一代高性能邊緣融合處理設備。XW-RH0102型號邊緣融合器是將兩臺投影機投出的圖像經過邊緣融合技術處理，實現一整幅完整無縫大畫面顯示，它集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、無縫切換、輸入信號自動調整和預存場景自由調用等功能。

　　訊維的研發工程師們經過艱苦攻關，成功的完成了XW系列邊緣融合器研發及生產，XW系列邊緣融合器核心均采用美國原廠高速芯片純硬件設計。在保留市場上產品的優點外，更提升至圖像處理速度非常快、更先進的原創融合拼接技術，真正實現整屏無丟幀的流暢顯示高清圖像。

  產品特性

• 全硬件構架設計,不需要電腦和啟動軟件等操作
• 集成了圖像分割和融合拼接兩種設備的功能
• 最大可以支持2臺正投影機橫向一字形排列的邊融合拼接
• 無痕邊緣融合：圖像融合效果非常完美
• 小時級系統調試：主要參數均自動調整，典型系統數小時安裝調試即達完美效果
• 實時圖像補償技術，消除調整后的畫面鋸齒現象，令畫面順滑
• 見即所得的可視化調整界面，令整個調整過程準確、快捷、方便
• 兼容各種投影機：廣泛適用于各種檔次、各種品牌的投影機
• 完全支持實時３Ｄ應用，超高分辨率、計算機圖像的接入方式靈活方便，系統設備安裝簡便

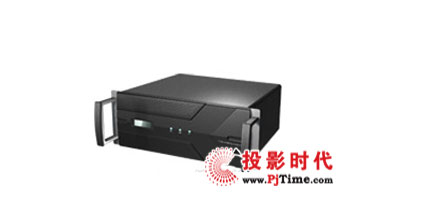

博睿聯創 Brillview BR-VP6000

    北京博睿聯創科技發展有限公司通過所掌握的國際領先的信息技術，為合作伙伴在音視頻矩陣切換、VGA畫面分割、大屏幕拼接控制、VGA光傳輸等視音頻領域提供極具創新性的一流產品和設計。該公司推出的BR-VP6000融合處理器已完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平。

    Brillview/BR-VP6000 系列邊緣融合處理器是在 BR-VP2000硬件拼 接控制器的基礎上研發的新一代，高性能邊緣融合處理設備。它集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、無縫切換、輸入信號自動調整和預存場景自由調用等功能。

    BR-VP6000 系列邊緣融合處理器保留BR-VP2000 拼接控制器的所有功能，它本身就是一臺功能完備的拼接控制器，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    BR-VP6000 系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合區域的數據復制、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。

    BR-VP6000 系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    BR-VP6000 系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要自由配置。
    BR-VP6000 系列邊緣融合處理器已完全達到目前使用廣泛的國外的拚接融合一體化處理設備的技術水平。

博睿聯創BR-VP6000 系列軟邊融合控制器 技術參數

    融合區域
        融合區域大小  5％－100％
        邊帶處理特性  伽馬模式或自定義
        色差校正   1％－50％，可自定義
    RGB輸入
        輸入接口  HD15或RGBHV  5BNC
        同步模式  HV獨立同步或綠同步
        像素時鐘  25－275MHz
        分辨率   標準640x480 至 1920x1080，非標信號任意
        色彩深度  24bit、像素
        縮放和顯示    縮放比例0.3—100
    視頻輸入
        輸入格式  NTSC、PAL或SECAM
        識別方式  自動識別
        縮放和顯示    縮放比例0.3—100
    輸出
        輸出接口     模擬VGA（HD15適配器） 或 數字DVI（DVI－D接口）
        輸出格式      模擬和數字信號同時輸出
        輸出分辨率  1024x768 至 1600x1200
        輸出刷新頻率 60Hz
        色彩深度  24bit/像素
        控制端口 RS232
         RJ45(TCP/IP模塊)
    電氣特性
        輸入電壓  100-240V，自動調節
        行頻   50－60Hz
        功耗   50W
    機箱
        尺寸  4“ x 19 ”x10“ （ H x W x D）
        重量  20Kg

清華紫光 GPU邊緣融合機

清華紫光GPU邊緣融合機

    邊緣融合也叫無縫拼接是一組投影機投出的圖像經過邊緣融合技術處理，實現一整幅大畫面顯示。邊緣融合的作用為：增大顯示畫面、縮短投影距離、增加畫面分辨率。

    清華紫光以自主知識產權開發的GPU邊緣融合機，正滿足于客戶的要求，GPU邊緣融合機集高清數碼顯示技術、投影墻拼接技術、邊緣融合技術、數字信號幾何校正技術、多屏圖像處理技術、計算機及網絡技術、視頻技術、多路信號切換技術、集中控制技術等先進技術為一體，主要應用于無縫大屏幕投影圖像拼接過程中的圖像邊緣融合與非線性幾何矯正處理。

    此外GPU邊緣融合機還有擁有逐像素調整能力和超強的幾何校正能力，即使在任意曲面上都可以保證正確投影顯示以及畫面顏色和亮度的完美融合。尤其是當投影儀使用一段時間之后，投影儀的亮度和顏色隨著使用壽命的時間發生變化的時候，GPU邊緣融合機的系統便可以根據投影儀的當時參數和狀態進行相應的調整。

    清華紫光電子公司的邊緣融合技術遙遙領先于國內同行，系統功能強大。

   系統特點：

• 單臺設備實現多通道通道片源的同步播放。消除由于多機網絡造成的各主機間圖像不同步的現象；
• 以像素為單位進行邊緣幾何校正，即使投射物為不規則弧度也可以通過幾何校正讓圖像不產生變形；
• 獨特的羽化技術，可以處理比較差的視頻源，讓即使低分辨率的圖像也投射出清晰細膩的圖像；
• 擴展性強，便于與中控設備實現對接；
• 系統設備調試簡單、播放控制設計人性化；
• 系統更穩定，操作管理更方便；
• 支持幾乎所有主流媒體文件的播放是您播放影音視頻文件的首選；


大華DH2000系列圖形圖像工作站

    大華技術股份有限公司 DH2000系列圖形圖像工作站是一臺使你很容易從單一投影的演示過渡到采用多個投影機生成的無縫寬屏幕演示的設備，是整個無縫融合大屏顯示系統的核心設備，是連接大屏輸出端信號（投影機）與輸入端信號源的樞紐設備。

    該工作站不但能夠支持1×2、1×3、1×4等排列格式的無縫顯示系統，而且能夠支持2×2、2×3等多種排列方式的無縫陣列拼接的大屏幕顯示。

    DH2000系列圖形圖像工作站內置邊緣融合和幾何校正控制系統，可以將多路視頻、RGB/VGA或來自網絡的圖像信號，組織成一個連續的無縫拼接的畫面。在這個連續的多通道畫面中，每路輸入信號都以獨立窗口的形式出現。

 單臺DH2000系列圖形圖像工作站具備如下基本功能：

• 支持邊緣融合
• 支持幾何校正
• 支持單臺投影機多通道輸出（2～6路）
• 支持高分辨率投影輸出（1400×1050～1920×1080）
• 支持同屏多窗口顯示（1-128）
• 可采集2路RGB信號（可擴充）
• 可采集4路模擬VIDEO信號(可擴充)
• 支持1路HDMI信號顯示（可擴充）
• 全數字化接口
• 畫面背景圖可隨意更換
• 支持網絡遠程管理及RS232串口控制
