模塊化攝像機使用說明

來源：投影時代　更新日期：2009-03-24 作者：佚名

內容導航：　　分頁瀏覽 | 全文瀏覽

使用說明:

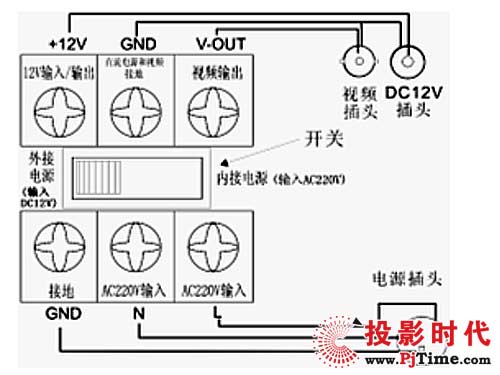

一、模塊機接線簡圖：

愛諾信二代模塊化攝像機試用說明

二、注意事項：

1、如果本機出現冒煙、異常氣味現象，或看上去功能不正常，應立即脫開電源線，停止使用本機，并與銷售商或專業維修人員聯系。

2、機內有高壓，切勿拆開或改裝，否則可能會引起本機損壞。如要進行內部設定和修理，請與銷售商或專業維修人員聯系。

3、確認攝像機內沒有金屬物或易燃物。如果機內有異物，可能會引起短路著火或損傷。如果水或其他液體流入攝像機內，請立即脫開電源并與銷售商或專業維修人員聯系。請小心地保護攝像機，避免雨水，海水等的侵蝕。

4、為了避免損傷，切勿使攝像機掉落或遭強烈沖擊、振動。安裝在遠離電磁的場所，如果安裝在電視機、無線電發射機，電磁裝置、電機、變壓器，揚聲器附近．它們產生的電磁場將會使圖像失真。

三、內含附件:

1、二代模塊機一臺2、精美支架一個3、固定支架標示卡一張 4、配套內六方一個，膨脹螺絲四個，固定支架螺絲四個 5、模塊機說明書一本，產品保修卡一張，合格證一份

四、規格參數：

內置手動變焦型

產品型號/MODEL	MF-7160 -Ⅱ	MF-7180 -Ⅱ		MF-7181-Ⅱ	MF-7181H -Ⅱ
CCD類型/CCD TYPE	SHARP 1/4″CCD	SONY 1/4″CCD	SONY 1/3″CCD
像素/Pixels	PAL:500H582V NTSC:512H492V				PAL:752H582V NTSC:768H494V
信號制式/scanning system	PAL/NTSC
分辨率（水平中心）/Horizontal Resolution	420TVL				480TVL
最低照度/Minimum Illumination	0.5LUX	0.1LUX
信噪比/S/N Ratio	≥48db
視頻輸出幅度/video output	1.0vp-P75Ω
自動增益控制/AGC	自動/Auto
白平衡方式/white Balance	自動跟蹤/Auto
逆光補償方式/Backlight Compensation	自動/Auto
曝光模式/Exposure Mode	電子曝光/EE
電子快門/Electronic shutter	無
伽馬校正/Gamma correction	0.45
同步方式/Sync..system	內同步/Internal synchronization
紅外線作用距離/IR View Distance	無
鏡頭/Lens	3.5-8/4-9mm可選
工作電壓/power supply	Dc12v±5%/AC220V±5%/AC24V±5%
工作溫度/operation Temperature	-10℃-----50℃
凈重/Net weight	650g

紅外型

產品型號/MODEL	MF-7160IR-Ⅱ		MF-7180IR-Ⅱ	MF-7181IR-Ⅱ	MF-7181HIR -Ⅱ
CCD類型/CCD TYPE	SHARP 1/4″CCD	SONY 1/4″CCD		SONY 1/3″CCD
像素/Pixels	PAL:500H582V NTSC:512H492V				PAL:752H582V NTSC:768H494V
信號制式/scanning system	PAL/NTSC
分辨率（水平中心）/Horizontal Resolution	420TVL				480TVL
最低照度/Minimum Illumination	0LUX(紅外燈開啟IR ON)
信噪比/S/N Ratio	≥48db
視頻輸出幅度/video output	1.0vp-P75Ω
自動增益控制/AGC	自動/Auto
白平衡方式/white Balance	自動跟蹤/Auto
逆光補償方式/Backlight Compensation	自動/Auto
曝光模式/Exposure Mode	電子曝光/EE
電子快門/Electronic shutter	無
伽馬校正/Gamma correction	0.45
同步方式/Sync..system	內同步/Internal synchronization
紅外線作用距離/IR View Distance	30m
鏡頭/Lens	8mm(標配/Standard)
工作電壓/power supply	Dc12v±5%/AC220V±5%/AC24V±5%
工作溫度/operation Temperature	-10℃-----50℃
凈重/Net weight	650g
