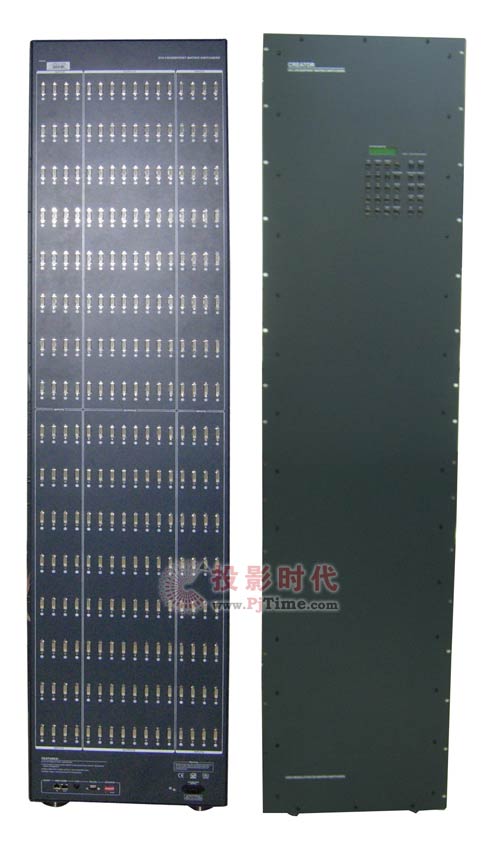

Creator快捷DVI 128128數字矩陣切換器
Creator DVI 128128是一款采用光纖傳輸，使信號長距離傳輸，不受干擾，信號無衰減。可將輸入128路光纖信號同步或異步快速切換一路或多路通道輸出。光纖輸入/輸出接口采用多模LC型接口。光模可拔插，用戶可根據需要，更換光模。
應用場合：
大屏幕投影顯示工程
多媒體會議廳
電視屏墻
安防監控
指揮控制中心
多媒體教學
產品特性：
支持128路光纖信號輸入，128路光纖信號輸出。
光纖輸入/輸出接口采用多模LC型接口。
光模可插撥，用戶可根據需要，更換光模。
音頻型號類型有；立體聲、平衡或非平衡接法。
視頻帶寬：165MHz，數字接口帶寬：1.65GHz。
提供獨立的光纖和音頻平衡/非平衡輸入，輸出端子。
每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和聲音信號能高保真輸出。
帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。
具備紅外遙控功能和RS232通信功能。
具有網絡接口，可通過以太網控制。
采用可編程邏輯陳列電路，任意交互切換。
內置國際通用電源。
技術參數
|
光纖 | |
|
中心波長 |
850nm |
|
帶 寬 |
165MHz，全數字 |
|
數據傳輸率 |
6.75gbps |
|
最大支持分辨 |
1600X1200@60 |
|
相對噪聲強度 |
116 DB/Hz |
|
回波損耗 |
≤ 10dB |
|
最大傳輸廷時 |
5nS(±1nS) |
|
切換速度 |
200ns(最長時間) |
|
信號類型 |
符合IEEE802.3z中1000BASE_LX光連接規范信號 |
|
光纖輸入 | |
|
接 口 |
多模LC型接口 |
|
光纖類型 |
850nm Multi Mode |
|
光接收靈敏度 |
- 23dBm平均光功率@850nm |
|
輸入光調制幅度 |
≤ 15μW |
|
建議最大輸入距離 |
小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材） |
|
光纖輸出 | |
|
接 口 |
多模LC型接口 |
|
光纖類型 |
850nm Multi Mode |
|
發射功率 |
-9.5 ～ -3dBm平均光功率@850nm |
|
輸出光調制幅度 |
180μW |
|
建議最大輸出距離 |
小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材） |
|
音頻信號 | |
|
輸入/輸出接口 |
5位 |
|
增 益 |
0dB |
|
頻率響應 |
20Hz ～ 20kHz, |
|
總諧波失真+噪聲 |
0.03%@1kHz（額定電壓下） |
|
信噪比(S/N) |
> 90dB |
|
立體聲分離度 |
> 80dB@1kHz |
|
共態抑制比(CMRR) |
> 75dB@20Hz |
|
信號類型 |
立體聲，平衡或非平衡接法 |
|
阻 抗 |
輸入：>10kΩ(平衡或/非平衡接法)輸出：50Ω(非平衡接法)，100Ω(平衡接法) |
|
最大輸入電平 |
±19.5dBu,(平衡或/非平衡接法) |
|
增益誤差 |
±0.1dB |
|
最大輸出電平 |
+19.5dBu,（平衡或/非平衡接法） |
|
控制種類 | |
|
串行控制接口 |
RS-232,9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600，數據位：8位，停止位：1，無奇偶校驗位 |
|
串行控制口結構 |
2=TX,3=RX,5=GND |
|
以太網控制接口 |
RJ-45母接口（可選控制接口配件） |
|
以太網控制協議 |
TCP/IP |
|
以太網控制速率 |
自適應該10M或100M,全雙工或半雙工 |
|
控制程序 |
《SWITCH 2.0》 |
|
規格 | |
|
電 源 |
100VAC～240VAC,50/60 Hz國際自適應電源 |
|
溫 度 |
儲存、使用溫度：-20º ～ +70ºC |
|
濕 度 |
儲存、使用濕度：10% ～ 90% |
|
平均故障間隔時間 |
30,000小時 |
|
質 保 |
1年免費保修，終生維護 |
