科迪 Kd7400 DVI信號矩陣切換器

    一個完整的大屏幕拼接墻系統由多個單元體共同拼湊而成，使用多個顯示設備共同顯示一個整屏的圖像，主要由拼接顯示模塊、多屏處理器、信號切換與分配、控制系統等部分組成。其中，信號切換部分由視頻信號和計算機信號切換組成。該部分主要是將視頻信號和計算機信號切換到圖像處理器或投影單元的輸入端等以供顯示。

    kd7400 DVI矩陣是大連科迪基于多年數字矩陣研發經驗而推出的DVI信號切換矩陣，采用最新技術和芯片，具有極高的信號傳輸質量，可廣泛應用于AV視聽行業和節目制作系統。

    大連科迪對數字信號傳輸和切換已經有近十年的研究，推出數字矩陣產品也有五年的時間，2006年，kd7000系列數字矩陣曾被列入“國家級火炬計劃項目”，確定其“國內領先、國際先進”的技術地位。

    kd7400 DVI矩陣的設計規模從2*1~16*16，可以滿足當前的系統應用需求，隨著數字信號在系統中應用的發展，如今，kd7400 DVI矩陣整體設計規模最大可達128*128。

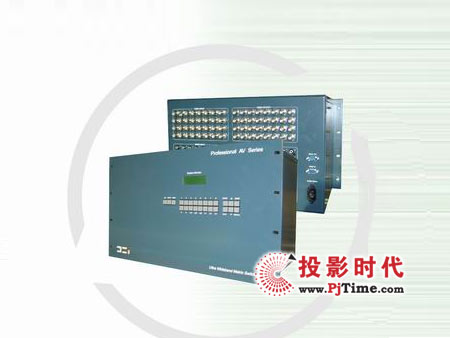

德浩科技 VGA系列矩陣切換器

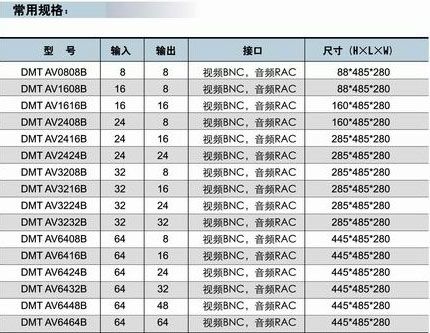

   DET公司的 AV系列音視頻信號切換器矩陣是專門為音、視頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路電腦信號輸出通道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、監控調度中心、指揮控制中心、多媒體會議室等場合。

    本產品是具有高可靠性的智能設備，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具RS232通信功能，用戶可以方便的完成演示過程中的信號切換。

    本產品帶有斷電現現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如快思聰、AMX控制系統）配合使用。

    功能特點：

• 兼容復合視頻、分量視頻、HDTV
• 350MHz(-3dB)的滿載視頻寬帶
• 16組全局狀態記憶
• 前面板LCD顯示操作信息和IO通道信息
• 簡潔便捷的鍵盤控制和可級聯的RS-232控制
• 通過ID碼配置可方便地通過RS-232接口控制254臺的RGB矩陣、VGA矩陣以及AV矩陣
• 內置寬輸入電壓國際通用電源
• 可機架安裝的全鋁合金機箱

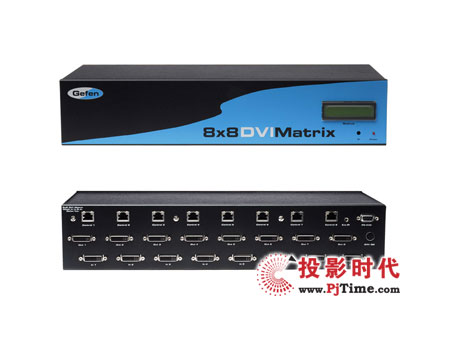

格芬 8x8 DVI矩陣切換器

   格芬 8x8 DVI矩陣切換器為用戶提供了一個簡單、可靠和高效的方式來創建一個多臺電腦的工作站。通過遠程控制，每個顯示設備都可以訪問任意一臺電腦主機。當然，你也可以配合格芬的延長器使用，這樣的話就可以將本地的設備延長到遠端來操作了。其性能包括：通過8個工作平臺訪問8臺電腦，提高了工作效率、保持完美、精致的HDTV分辨率可達1080p、2k以及1920x1200、可以通過紅外遙控器控制、使用雙絞線連接，遠程控制距離可達300米、可使用串行RS232端口控制遠程計算機、支持DVI監視器的DDWG標準。

工作原理：

濟南金達萊分體式矩陣切換器

    2008年7月，濟南金達萊電子技術有限公司成功研發出分體式大規模BNC矩陣切換器。該系列矩陣通過對產品進行專門設計后，實現了64X32規模的VGA、AV分體式矩陣切換器（MT-VGA-6432-BNC、MT-AV-6432-BNC）的生產。

    由于產品采用了分體技術，對于各種信號的隔離效果較好，因此產品的抗干擾能力得到了極大的加強。并且由于產品整體采用了分體式的結構，因此產品體積得到了有效的控制，方便了客戶的施工和使用。

　　當然除了以上的優點以外，分體式結構的獨特之處還在于，調試和施工的簡便。整個矩陣切換器由于信號通路相互之間是分開的，通過不同的幾個箱體進行傳輸，因此在調試過程中對于每一種信號的的辨別更簡單，其中一路發生問題不會影響到其他部分的使用，使得產品的可靠性更強。

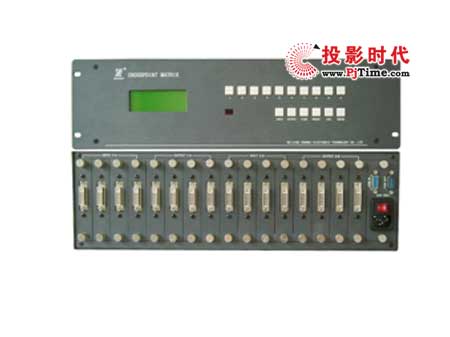

兆科 MT-808D數字DVI矩陣切換器

    兆科 MT－808D為8路輸入，8路輸出數字矩陣切換器，可用于對DVI、HDMI信號的切換。主要運用于全數字化投影顯示系統的信號交換控制。

技術性能

支持斷電現場保護
支持RS232控制
支持8路DVI－D輸入和8路DVI－D輸出
支持網絡遠程控制（選配）

技術指標

輸入路數：8路DVI－D
輸出路數：8路DVI－D
接口形式：DVI－D
時鐘頻率：24MHZ ~ 165MHZ
最高分辨率：1600  x 1200 @60HZ
控制方式：前面板、RS－232、網絡
外形尺寸：482 x 132 x 240 mm(W x H x D)

克默高性能HDMI信號矩陣切換器

克萊默高性能HDMI信號矩陣切換器

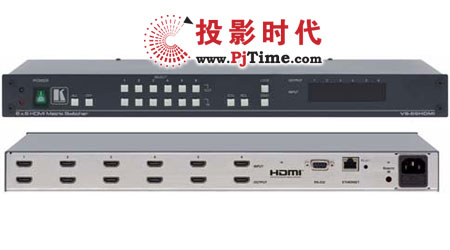

    克萊默高性能HDMI信號矩陣切換器 VS-66HDMI，具有時鐘再生和均衡功能，6路輸入的任意一路或所有輸入自由切換到6路輸出的任意一路或所有輸出，是Pro AV和家庭影院應用的理想選擇。

    VS-66HDMI使用克萊默高技術的時鐘再生和均衡技術，在長距離的傳輸中，自動重建數字信號的完整性，確保信號準確的輸出。同時，該設備也提供增強的EDID (Extended Display Identification Data)處理，自動獲取連接的監視器的EDID設置并存儲，保證穩定可靠的連接，確保輸出最佳的信號質量。

    日益普及的HDMI（高清晰度多媒體接口），VS-66HDMI從容面對，每個通道支持高達1.65Gbps帶寬，適用于分辨率高達UXGA，60Hz刷新率和所有的高清信號的分辨率，HDCP (高清晰度數字內容保護).兼容，每個輸出提供了一個輸出斷開功能，可以預先設置12個狀態存儲， 方便隨時調用。

    VS-66HDMI有多種控制方式，靈活的應用在各種需求中。可以使用前面板按鍵控制，紅外線遠程遙控操作，或者通過網絡連接控制，提供RS-232串口控制，方便于使用觸摸屏系統，個人電腦和其他串口設備控制。支持前面板鎖定功能。
