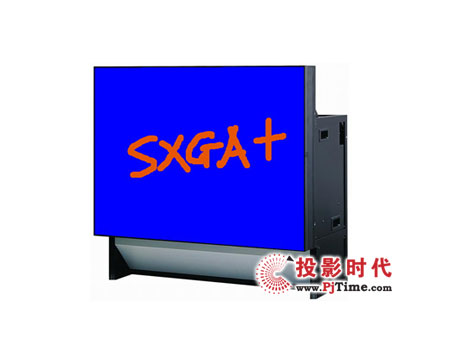

三菱 VS-80PH40U

　  單一設備的分辨率提升受制于技術的發展，要獲得更高的分辨率，拼接是一種理想的方式，DLP背投模塊是如今政府、交通、通信、能源等重點行業應用最多的大屏幕顯示系統。它具有分辨率高、色彩豐富、單元尺寸大的特點，可以實現大面積拼接，而且拼接縫隙可以做到很�。ㄐ∮�1mm）的特點。

    大屏幕特定應用領域要求大屏背投要有清晰顯示畫面，同時還求要支持大量的信息顯示， 因此DLP背投顯示單元的尺寸越來越大，80寸、84寸、100寸、120寸等大尺寸箱體越來越多的工程中采用，這對大屏幕的顯示是大有大的好處，比如60英寸的2×2拼接，拼縫很明顯，一個120就等于四個60了。60英寸單元市場很成熟，但是大尺寸肯定比小尺寸好，而且亮度高，因為尺寸大，眼睛看上去更輕松，視角更開闊，

    但是要使屏幕顯示的信息量也跟著提高，則需要顯示單元具有高分辨率，通常SXGA+（1400×1050)顯示信息量是 XGA 的 1.87 倍，采用4屏拼接后，分辨率就可以達到2800×2100，顯示的信息量大大提高。

    三菱 VS-80PH40U具備了190cd/m2的高亮度及1800∶1的超高對比度和1400X1050高分辨率，集成了過去三菱PH50機型上所有的原創功能（智能燈泡、智能分色輪、CSC控制、動態亮度平衡等），在與VC-X3000控制器的配合使用的情況下，可以更快速、穩健而靈活地實現同時期復數窗口高質監控顯示的需求，24/7全天全年運作，是面向政府、交通、通信、能源等重點行業監控室的一款理想化產品。

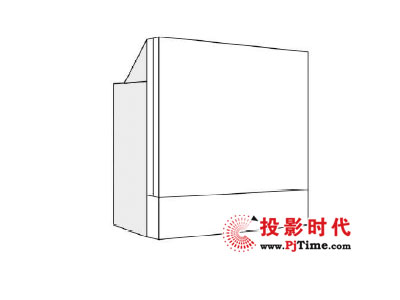

大道龍睛系列背投模塊

    大道龍睛系列均采用0.95英寸DDR DMD芯片， 物理分辨率在到較為領先的SXGA+(1400*1050)，單體亮度達到2500流明，投影模塊尺寸最大能做到80-100寸。

    大道龍睛系列投影顯示單元產品均內置有領先的三維空間梳型過濾技術進行濾波降噪，它消除了在播放動態視頻圖像時的邊緣鋸齒現象，令播放的畫面更加清晰，畫面邊緣銳利，線條流暢順滑。

    針對現今控制室用戶都追求高性能，高可靠性的大屏幕顯示產品的特點。大道推出具有雙燈系統的強大光學引擎，為用戶提供了高穩定性和高可靠性。采用雙光源系統，并且內置燈泡自動偵測系統，當一個燈泡發生故障時，可自動切換到另一個燈泡，使系統處于工作狀態，燈泡使用壽命長達6000小時以上。

    大道投影顯示單元高頻脈沖和伽馬電路提高到了12位，能夠更精細地表現色調，真實表現亮區和暗區的自然灰度，從而精確顯示中間色調圖像。該電路可進行幀方向（時間軸方向）處理，確保所有圖像均具有更加平滑的灰度級別，無論在明區或是暗區，都能忠實地表現色彩。而以單位點陣控制的SDG電路，可使投影屏幕內的亮度均勻分布，柔和相鄰屏幕的亮度變化，使通常亮度會逐漸變暗的屏幕邊緣區域的亮度得到提高，確保即使采用多屏幕組合也會具有最佳的亮度分配，使亮度均勻一致，從而提供渾然一體的大畫面顯示。

中電視訊高清系列投影單元-SDVW系列

     中電視訊SDVW高清系列投影單元采用了美國德州儀器公司0.9英寸SXGA+ 12度DDR的DMD芯片，亮度大于2000ANSI流明，對比度大于2000：1，物理分辨率高達1400 x 1050，配備智能雙燈工作模式，提供50英寸/60英寸/67英寸/80英寸/100英寸多種規格，為滿足軍事、電力、交通、模擬仿真等苛刻環境的高分辨率顯示需求提供了理想的解決方案。

    單元技術特點：

• 高分辨率，高亮度
• 內置多層畫中畫拼接處理器
• 內建亮度自動調整系統
• 智能型燈泡
• 智能型分色輪
• 極致色彩
• RGBCMY六色域獨立調整
• 12Bits Gamma調整電路
• 視頻信號倍線和三維空間梳型濾波器
• 數字信號輸入及相互級聯拼接系統
• 光機全密封無塵設計IP5X
• 超高分辨率&亮度
• 支持雙燈快速切換系統
• 支持7×24×365小時連續運行方式
• 精密六軸調整系統，確保圖像長時間不變形

賽麗 SLDP系列 顯示單元

    賽麗的SLDP系列DLP投影單元采用的是最新的DDR 12° DMD 芯片， 分辨率可達1400×1050 ， 對比度為1400:1 ，而灰度等級則達到了12Bits ， 亮度高達 750/1800ANSI 流明 ( 120W/250W 典型值 ) 。

    系統可采用冷備份雙燈結構 (選項)，保障您無論在什么情況下均能放心地使用大屏。在雙燈備份光學引擎內部設置了感光元件，每隔 2 秒對燈泡的輸出光進行檢測，檢測燈泡的使用狀態，一旦檢測到正在工作的燈泡故障，系統立即點亮備用燈泡，同時對燈泡進進行切換，將備用燈泡快速切換到工位，系統從備用燈泡點亮到切換到工位的時間為 2~3 秒鐘，之后可以在大屏使用的情況下更換損壞的燈泡，更換時不影響光機的工作。

    系統具有內存設置，用于存儲系統的工作狀態，包括： CPU 工作狀況、燈泡工作狀況( 計時、壽命提示、雙燈切換記錄等 )、內置拼接處理器工作狀態等，所有的記錄狀態可以下載存儲到控制計算機中。

    SLDP DLP 顯示單元的光學引擎內置了最新獨創的 TriP ® 多層畫中畫拼接處理器(右圖 1 所示結構)，使得其具有 3 層的 RGB和視頻信號顯示圖像功能，在單個顯示單元上可以以畫中畫方式( PIP )同 時顯示三個信號窗口( 圖像透明度可調 )，高速的圖像處理芯片保證三層顯示畫面完全實時性， 同時 顯示的計算機信號窗口和視頻窗口可以在屏幕上任意移動、縮放和疊加，并且顯示圖像層可以互換層級，它 可以在不借用任何第三 方設備的情況下實現對視頻信號和 RGB 信號的畫中畫拼接顯示。 單屏顯示模式如圖所示 (內置拼接處理器顯示能力) 。

    SLDP 投影 單元 采用專利技術的非球面鏡光學鏡頭結構，提高了光的投射率，提高了亮度，徹底解決了太陽效應。

    投影光機的光學部分采用全密封設計，確保在長時間的使用過程中不會因為環境問題對關機光學部分造成任何的 污染 而造成投射亮度的降低。

    SLDP系列 DLP 投影單元具有自動儲存和記憶功能，可在更換部件后自動調整到更換前的狀態，無需人工調試。

    光學引擎的色輪采用便于拆卸更換的設計，其更換工作口位于光機上方，在不用搬動光學引擎的情況下可以使用簡單的工具直接在其工位快速更換色輪，為系統維護提供了極大的便利。

Clarity SP 系列 c67SP

Clarity DLP顯示器 SP 系列 c67SP

    SP 系列為下一代背投式 DLP顯示器，專為視頻表現要求多元化的控制室和公司環境所設計。SP 系列顯示箱體整合了 Smooth-Picture DLP圖像處理技術并具有極高的分辨率，因而可發揮出色的視頻性能表現。

    另外，Clarity的 SiFi專利技術能夠監控并自動調整色彩和亮度，使之適用于關鍵任務環境中的連續操作性能要求。

SP系列的特性

• Clarity SP 系列 DLP顯示器有三種尺寸規格 50英寸、67英寸和70英寸，其中c67SP分辨率達為到SXGA+

• 出色的視頻性能表現 整合了SmoothPicture DLP專利技術

• 智能化操作 具有SiFi™色彩和亮度控制功能

• 易于設置和維護 機動圖像對準、完全正面和背面維護通道

VTRON Visionpro CH

    Visionpro CH系列SXGA+顯示單元是專門為大規模組合拼接顯示墻體設計的標準產品。該系列產品型號豐富、配置靈活、具有高性價比。它采用TI最新的單片DLP—Darkchip 技術, 配以VTRON最新的信號處理、圖像處理、數字色彩控制等一系列數字信號處理技術、先進的光學和機械系統設計、專利的屏幕技術、幾乎無縫的拼接技術，以及模塊化的結構設計和先進的安裝工藝，使得顯示系統具有無與倫比的圖像質量和顯示特性，領先于國際市場。

    特 點 與 優 勢：

• DLP 顯示技術 ：
     Visionpro CH系列顯示單元采用美國Texas Instruments 公司開發的最新一代的數字光處理（DLP—Darkchip）技術，通過其全數字化設計，獲得業界領先的顯示性能和空前的高亮度。Visionpro CH系列顯示單元無論是在亮度、對比度、清晰度方面，以及在色彩還原性、圖像均勻性方面，都代表了世界最高水平。

• DLP—Darkchip技術 ：
     顯著增強機芯對比度。達2000：1，突出畫面的景深和銳度，提高黑白顏色的純度。

• 更高分辨率　：
  采用TI最新的SXGA+ 芯片，物理分辨率達到1400X1050，滿足更多應用顯示需求。

• 數字色彩控制技術 ：
      獨特的數字色彩控制技術確保顯示拼墻中不同顯示單元的彩色重現具有高度的一致性，有效抑制了各畫面間三原色離散。數字色彩控制技術不僅對RGB三原色進行調節，也能夠對減色系統CMY及各種混色進行調整，使圖像畫面擁有更加豐富的色彩表現，整屏均勻度達到高度一致。

• 專利的屏幕技術 ：
  　　Visionpro CH系列顯示單元采用最先進的屏幕技術，使整個屏幕拼接后光潔平整如鏡，不變形、不反光，視角效果好，顯示圖像清晰，亮度均勻。它克服了傳統屏幕易變形、屏幕反射強烈、屏幕增益低、漏光和視覺效果差等一系列缺點，得到最佳光學和機械性能組合的顯示效果。
  　　Visionpro CH系列顯示單元具有多種屏幕類型可供選擇。包括VTRON專利的GUCS玻璃樹脂復合屏幕，超寬觀測視角的BBAR屏幕和適用于大尺寸單元拼接的WHS屏幕。

• 先進的光學和機械系統設計 ：
  　　Visionpro CH系列顯示單元采用國際標準的一次反射背投顯示方式，配以最新設計的超短焦距光學系統，使顯示單元厚度縮減至最小，從而大大減少了安裝空間，緊湊而堅固；由于采用了最新的磁控濺射技術反射鏡，得到極高的反射率，從而確保畫面亮度不減弱。特殊定做的菲涅耳透鏡保證了系統的 最佳光學匹配；精密的六軸調整光學平臺使得整屏拼接的幾何光學調整達到高精度，并且操作非常簡單。幾乎無縫的拼接技術大大增強了全屏圖像的整體性。Visionpro CH系列顯示單元采用模塊化設計，大大簡化了安裝和維護， 它既可用于拼接顯示墻，又可用于獨立顯示。

• 獨創的先進安裝工藝 ：
   　 Visionpro CH系列顯示單元的整張屏幕一體化安裝在顯示單元箱體上，屏幕表面整潔美觀，畫面顯示完美無暇，整個拼接墻表面平整精度達到極高的等級。

• 弧面墻體（可選） ：
  　　 Visionpro CH系列顯示單元不但可以拼接成平面墻體，還可以根據用戶現場實際要求拼接成弧面墻體，對于超大規模顯示墻體來說，更加符合人體工學視覺要求，并且更加美觀，氣勢宏偉。

• 支持多種信號輸入 ：
  　　 支持現有多種視頻信號、模擬RGB信號、數字RGB信號；HDTV信號（1920X1080）輸入，可顯示1080p、1080i、720p等多種格式的高清視頻畫面。

• 多種控制方式 ：
  　　 用戶可以選擇紅外遙控及PC的控制方式對單元進行控制，全新的OSD顯示模式使操作更加簡單。
