迪威視訊FOCUS2100 視頻會議終端

    深圳市迪威視訊股份有限公司正致力于開發和生產以MPEG2、MPEG4和H.264等新一代視頻技術為核心的系列產品，包括視音頻編解碼器、網管系統、復用器、MCU、會議電視終端等，可廣泛應用于會議電視、遠程監控、數字視頻廣播（DVB）等諸多領域。

　　公司產品起點高，獨創性強，著眼于中國未來的寬帶通信增值應用，依托雄厚的技術優勢，性能日趨成熟，帶動市場迅猛發展。公司產品和系統廣泛應用于政府、電信、廣電和軍隊等多個行業和領域。 公司高清晰會議電視產品相繼在全國會議電視網完善工程、中國電信集團高清晰會議電視骨干網和中組部全國會議電視網等多個重要項目上獲得應用，充分顯示公司在寬帶視頻通訊領域的技術領先優勢和實力。

　　在專業級的視訊產品應用中，DVISION已經成為一個公認的品牌。特別是DVISION產品的寬帶、高清晰、多用途的視頻通訊的產品概念的定位逐步為用戶所接受，從而引領中國寬帶視頻通訊市場。

    FOCUS2100是迪威視訊推出的采用最先進的視音頻編解碼技術，集合強大的視頻會議、數據會議等功能于一身的會議室型視頻會議終端產品。FOCUS2100結構緊湊，外形美觀，便于攜帶，使用方便。輸入輸出接口清晰明了，連接簡單。支持H.323協議，支持H.261、H.263、H.264標準，傳輸碼率從64Kbps-2Mbps，可以適用于各種網絡狀況和不同的應用需求。圖像、聲音可以達到廣播級質量，色彩鮮明，畫面清晰，音質優美。FOCUS2100支持最新的H.239雙流功能，計算機畫面顯示分辨率達到1280×1024。內置小型MCU，可以方便地組織小型會議，操作方便靈活，功能強大。


性能特點

    嚴格遵循ITU H.323、SIP標準。

    人性化交互界面設計，遙控器控制，簡單明快的中文界面，操作簡單，一目了然。

    支持多種網絡傳輸速率：64Kbps～2Mbps；支持H.261、H.263、H.264視頻標準，實現在低帶寬下清晰的視頻圖像。

    支持各種IP寬帶網絡的接入方式,支持TCP/UDP , DNS，DHCP, RTP/RTCP, ARP, Telnet, HTTP SNMP等網絡標準。

    使用完全獨創的圖像預處理技術、圖像誤碼檢/糾錯技術，在高誤碼情況下，可穩定工作，保障圖像的連續性和穩定性，大大提高了系統的QoS。

    滿足不同客戶要求的多種擴展功能，支持雙路顯示，可同時顯示本地/遠程圖像/PC畫面；支持畫中畫顯示；可方便的使本地圖像和遠端圖像實現疊加。

    自動噪聲抑制和回音消除，全雙工數字音頻提供卓越而清晰的聲音效果。

    強大的維護檢測功能，支持線路檢測，支持視頻自檢，音頻自檢，彩條輸出檢測，會議狀態顯示，網絡傳輸狀態實時顯示。

    支持攝像頭遠程控制和視頻遠端切換，支持多達10個本地及遠程預置位存儲。

    支持音視頻加密傳輸，確保會議安全。

    支持流媒體廣播，廣播源可選擇本地或遠端圖像，流媒體可加密傳輸。

    支持網絡地址轉換（NAT）和防火墻：便于用戶在基于ADSL網絡中使用，特別適合大多數企業的辦公網絡環境。

    支持H.239雙流，實現會場圖像和PC圖像的同時顯示：高清晰圖文的智能傳輸，完善培訓、演講會議的需求。

    支持主叫呼集功能，用戶在本地會場，通過終端即可直接召開多點視頻會議，實現對會議的控制和管理。通過終端發起會議，無需網管人員的協助或者進行會議預定。

技術參數

遵循標準
視頻標準                     H.261、H.263、H.263+、H.263++、H.264
音頻標準                     G.711/G.722/G.723/G.728/MPEG4 AAC
數據會議標準               T.120，T.140
雙流標準                     H.239
加密標準                     H.233，H.234，H.235
攝像頭控制                  H.281
網絡協議                    PPPoE，HTTP, SNMP,TELNET,DNS, DHCP, RTP/RTCP,TCP/UDP, ARP
防火墻穿越                  H.460
傳輸速率
    64Kbps-2Mbps
視頻質量
視頻分辨率 4CIF/CIF/QCIF
       幀率 30幀/秒
音頻質量
    支持快速回聲消除（AEC）
    支持自動噪聲抑制（ANS）
    支持自動增益控制（AGC）
視頻輸入接口
    主攝像機：復合視頻（CVBS）
    輔助攝像機：復合視頻（CVBS）
    錄像機輸入：復合視頻（CVBS）
    文本攝像機：S-Video
視頻輸出接口
    主監視器：復合視頻（CVBS）
    輔助監視器：復合視頻（CVBS）
    本地監看輸出：復合視頻（CVBS）
XGA接口
1路XGA輸入接口
1路XGA輸出接口
幀頻：60~75Hz
音頻輸入
    2路MIC輸入：大三芯平衡輸入/大二芯非平衡輸入
    線路輸入：RCA非平衡輸入
音頻輸出
    2路線路輸出：RCA非平衡輸出
診斷維護
自動檢測音頻輸入狀態
自動檢測視頻輸入狀態
音頻輸出檢測
視頻彩條輸出檢測
遠程管理
       支持遠程網絡管理，支持遠程維護和升級
       協議標準：SNMP
LAN網絡接口
       速率：10/100Mbps
    接口標準：IEEE802.3
    連接器：2×RJ45
攝像機控制接口
    2路RS232控制接口
內置MCU多點會議功能
最多支持4方會議
視頻協議：H.261，H.263++，H.264
音頻協議：G.711，G.722，G.722.1， G.728，G.723.1，MPEG4 AAC
雙流：H.239
主席控制：H.243
電氣特性
    功耗：< 60W
    輸入電壓：AC 100－240V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
工作溫度：0－50ºC
存儲溫度：-25－90ºC
工作濕度：10－90%
存儲濕度：5－95%
可靠性
    MTBF：5萬小時
通過3C認證

迪威視訊FOCUS3100視頻會議終端

迪威視訊FOCUS 3100 視頻會議終端

    FOCUS 3100是迪威視訊推出的增強型8M專線視頻會議終端。FOCUS 3100具有體積小、集成度高、功能強大、高清晰的圖像聲音效果等特點。視音頻編碼采用先進的MPEG2技術，圖像達到廣播級質量，色彩更鮮明，畫面更清晰，音質更優美。FOCUS 3100采用嵌入式設計，可以7×24小時不間斷運行，具有很高的穩定性。用戶可選擇外接PC控制臺或遙控器兩種控制方式。FOCUS 3100專線視頻會議終端和FOCUS 8000寬帶多媒體交換機及傳輸網絡組成一個高清晰視頻會議系統，適用于政府機關、軍隊、公安、電力、教育、醫療、金融及電信運營商各領域的大型高檔次的視頻會議應用。

性能特點

    嚴格遵循ITU H.320標準。

    符合廣電總局寬帶視頻會議技術規范GY/T 209-2005。

    支持T.120數據會議，具有電子白板、文件傳送、應用共享等功能。

    支持H.239雙流，支持1280×1024高清晰的VGA畫面傳送。

    支持FECC協議，包括攝像機遠遙、遠端視頻源切換等。

    終端高度集成，1.5U高19英寸標準機箱，包含編解碼、反向復用、回聲抵消、時基校正、字幕處理、攝像機控制、數據會議等功能模塊。

    視頻分辨率達到720×576，廣播級圖像質量，尤其適用于對清晰度要求高和有大量運動畫面的場合以及大型會議應用。

    音頻采樣率48kHz，明顯優于8kHz、16kHz采樣的單聲道語音，達到了CD質量的音響效果。

    支持視頻時基校正，可以在視頻信號較弱時，保持視頻質量的穩定，還可以避免不同視頻信號切換時出現的黑屏現象。

    系統采用模塊化設計，配置靈活，并具有多路視、音頻輸入、輸出接口，內置4選1視頻切換矩陣，方便系統集成。

    內置兩路RS232串行端口，支持兩路攝像機控制。集成索尼、松下、JVC、CANON等多種攝像機控制模塊，可預存8個攝像機位置，并可根據用戶要求對其他攝像機控制進行定制，實現集成控制。

    強大的會議控制功能，支持主席控制、演講人控制等會議控制方式，具有會場自動瀏覽、會場選看、會場廣播等會議管理控制功能。

    中文圖形控制界面，簡潔明了，易于操作，用戶可以對系統進行配置，監視硬件狀態及線路狀態，配置發送字幕并可實時顯示各種會議狀態，如音視頻編碼參數，主席、發言人等會議相關信息。

    具備會議日志功能，可實時記錄會議操作、系統告警、會議控制等系統信息，便于系統維護。

    具有用戶管理功能，不同用戶根據各自的帳戶密碼登錄使用，可實現操作員使用權限的分級管理。

    支持會場地圖、會場列表等多種終端列表顯示方式。主席會場具有樹性目錄分級終端列表顯示功能，使得大型的多級組網用戶操作維護非常方便，并可實現所有會場的混音控制。

    終端液晶面板顯示，按鈕導航操作，可顯示各種配置狀態、系統告警等相關信息。線路狀態燈實時指示線路狀態，設備維護方便快捷。

    支持本地時鐘和線路時鐘兩種時鐘同步方式。

    支持內環和線路遠端環回兩種自環測試，方便系統檢測、維護。

技術參數

遵循標準
    系統標準   H.320
視頻標準         MPEG1/MPEG2，廣播級
音頻標準         MPEG1 layer 2，CD質量
數據會議標準    T.120
雙流標準       H.239
傳輸速率
    1-4E1：1.5Mbps-8Mbps
視頻質量
視頻分辨率     720×576，D1
    幀率    30幀/秒
    信噪比  73dB
音頻質量
音頻采樣率  48kHz
    支持快速回聲消除（AEC）
    支持自動噪聲抑制（ANS）
    支持自動增益控制（AGC）
視頻輸入接口
主攝像機：復合視頻（CVBS）
輔助攝像機：復合視頻（CVBS）
文本攝像機：復合視頻（CVBS）
錄像機輸入：復合視頻（CVBS）
視頻輸出接口
    主監視器：復合視頻（CVBS）
    輔助監視器：復合視頻（CVBS）
    本地監看輸出：復合視頻（CVBS）
音頻輸入接口
    2路MIC輸入：大三芯平衡輸入/大二芯非平衡輸入
    線路輸入：大三芯平衡輸入/大二芯非平衡輸入
音頻輸出接口
    2路線路輸出：大三芯平衡輸出/大二芯非平衡輸出
LAN網絡接口
    速率：10/100Mbps
    接口標準：IEEE802.3
    連接器：1×RJ45
E1網絡接口
    速率：2.048Mbps
    接口標準：ITU-T G.703，ITU-T G.704
    連接器：8×BNC
攝像機控制接口
    2路RS232控制接口
診斷維護
內置環回，提供內環、外環等環回診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
    支持遠程網絡管理，支持遠程維護和升級
    協議標準：SNMP
電氣特性
    功耗：< 150W
    輸入電壓：AC 100－240V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
    工作溫度：0－50ºC
存儲溫度：-25－90ºC
工作濕度：10－90%
存儲濕度：5－95%
可靠性
    MTBF：5萬小時
    通過3C認證

迪威視訊FOCUS3600視頻會議終端

迪威視訊FOCUS 3600 視頻會議終端

    FOCUS3600是迪威視訊推出的采用最先進的視音頻編解碼技術，集合最強大的視頻會議、數據會議等功能于一身的高端視頻會議終端產品。FOCUS3600采用高集成度、嵌入式設計，是一款體積小巧、外形美觀、穩定可靠的多平臺終端，具備IP和E1專線接口，同時支持H.320和H.323協議，支持H.261、H.263、H.264以及MPEG2和MPEG4算法，傳輸碼率從128Kbps-8Mbps，可以適用于各種網絡狀況和不同的應用需求。圖像、聲音可以達到廣播級質量，色彩鮮明，畫面清晰，音質優美。FOCUS3600支持最新的H.239多流功能，計算機畫面顯示分辨率達到1280×1024，真正做到多流（2路高清運動圖像＋1路高清晰的PC圖像）和聲音都達到高清晰效果。FOCUS3600視頻會議終端是迪威視訊推出的綜合視訊解決方案中的重要組成部分，可滿足政府機關、軍隊、公安、電力、教育、醫療、金融、電信運營商及大型企業的大型高檔次的多媒體通訊應用。


性能特點

    嚴格遵循ITU H.320/H.323、SIP標準。

    符合廣電總局寬帶視頻會議技術規范GY/T 209-2005。

    支持T.120數據會議，具有電子白板、文件傳送、應用共享等數據會議功能。

    高集成度設計，終端小巧美觀，一體化機箱包含編解碼，反向復用、回聲抵消、時基校正、字幕、攝像機控制、雙流、數據會議等功能模塊。

    多平臺終端，同時支持IP和E1專線組網。

    采用先進的視頻壓縮標準，壓縮效率大幅提高，運動圖像分辨率達到720×576，是傳統窄帶視頻會議產品的4倍，達到廣播級圖像質量。

    音頻采樣率可達48kHz，明顯優于傳統窄帶視頻會議的8KHZ,16KHZ采樣的單聲道語音，達到了CD質量的音響效果。

    內置多流模塊，計算機畫面顯示分辨率達到1280×1024，真正做到多流（2路高清運動圖像＋1路高清PC圖像）和聲音都達到高清晰效果。

    支持畫中畫顯示，大小畫面可以切換顯示本地圖像、遠端主流圖像和遠端輔流圖像，小畫面位置可以選擇。

    獨創的雙顯功能，終端有兩路遠端運動圖像解碼輸出，其中一路疊加控制菜單，另一路不疊加，分別用于控制室監視和大會場顯示，使得操作控制不影響會議室圖像的正常觀看。

    內置4選1視頻輸入矩陣，具有多個視、音頻輸入、輸出接口，方便工程實施。

    內置兩路RS232串行端口，支持兩路攝像機控制。集成索尼、松下、JVC、CANON等多種攝像機控制模塊，可預存10個攝像機位置，并可根據用戶要求對其他攝像機控制進行定制，實現集成控制。

    支持視頻時基校正，可以在視頻信號較弱時，保持視頻質量的穩定，還可以避免不同視頻信號切換時出現的黑屏現象。

    內置圖像對比度、亮度、色飽和度調整。

    強大的會議控制功能，支持主席控制、演講人控制等會議控制方式，具有會場自動瀏覽、會場選看、會場廣播等會議管理控制功能。

    用戶在本地會場，通過終端即可直接召開多點視頻會議，實現對會議的控制和管理。通過終端發起會議，無需網管人員的協助或者進行會議預定。

    中文圖形控制界面，簡潔明了，易于操作，用戶可以對系統進行配置，監視硬件狀態及線路狀態，配置發送字幕并可實時顯示各種會議狀態，如音視頻編碼參數，主席、發言人等會議相關信息。

    專線和IP傳輸線路的互為備份，支持專線為主，IP為輔的線路備份，多種傳輸線路備份方案，系統更加安全可靠。

    具有用戶管理功能，不同用戶根據各自的帳戶密碼登錄使用，可實現操作員使用權限的分級管理。

    支持會場地圖、會場列表等多種終端列表顯示方式。主席會場具有樹性目錄分級終端列表顯示功能，使得大型的多級組網用戶操作維護非常方便，并可實現所有會場的混音控制。

    支持強大的發端字幕功能，在編碼前疊加具有特技效果的字幕，如滾動字幕，會場橫幅等。

    支持網守自動注冊，來電自動添加，來電自動應答。

    終端信息實時上報網管，實現網管的全程統一管理。

    支持終端軟件遠程升級。
技術參數

遵循標準
系統標準          H.320/H.323
視頻標準          H.261，H.263，H.263+，H.263++，H.264，MPEG2/MPEG4
音頻標準          G.711    8KHZ采樣頻率
G.723.1                    8KHZ采樣頻率
G.728                       8KHZ采樣頻率
G.729                       8KHZ采樣頻率
G.722                     16KHZ采樣頻率
MPEG1  layer 2       48KHZ采樣頻率
MPEG1  layer 3       48KHZ采樣頻率
數據會議標準   T.120
雙流標準   H.239
傳輸速率
    專線：1-4E1，128kbps-8Mbps
    IP：128Kbps-8Mbps
視頻質量
視頻分辨率     720×576，D1
    幀率       30幀/秒
    信噪比     73dB
音頻質量
音頻采樣率     48kHz
    支持快速回聲消除（AEC）
    支持自動噪聲抑制（ANS）
    支持自動增益控制（AGC）
視頻輸入接口
    主攝像機：復合視頻（CVBS）
    輔助攝像機：復合視頻（CVBS）
    錄像機輸入：復合視頻（CVBS）
    文本攝像機：S-Video
視頻輸出接口
    主監視器：復合視頻（CVBS）
    輔助監視器：復合視頻（CVBS）
    本地監看輸出：復合視頻（CVBS）
XGA接口
1路XGA輸入接口
1路XGA輸出接口
幀頻：60~75Hz
分辨率：640×480
800×600
1024×768
1280×1024
音頻輸入接口
    2路MIC輸入：大三芯平衡輸入/大二芯非平衡輸入
    線路輸入：RCA非平衡輸入
音頻輸出接口
     2路線路輸出：RCA非平衡輸出
LAN網絡接口
     速率：10/100Mbps
    接口標準：IEEE802.3
    連接器：1×RJ45
E1網絡接口
    速率：2.048Mbps
    接口標準：ITU-T G.703，ITU-T G.704
    連接器：8×BNC
攝像機控制接口
    2路RS232控制接口
診斷維護
內置環回，提供內環、外環等環回診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
    支持遠程網絡管理，支持遠程維護和升級
    協議標準：SNMP
電氣特性
    功耗：< 50W
    輸入電壓：AC 100－240V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
    工作溫度：0－50ºC
    存儲溫度：-25－90ºC
    工作濕度：10－90%
    存儲濕度：5－95%
可靠性
    MTBF：5萬小時
    通過3C認證

迪威視訊FOCUS3600pro高清視頻會議終端

    FOCUS3600pro是迪威視訊最新推出的采用最先進的視音頻編解碼技術，集合最強大的視頻會議、數據會議等功能于一身的高清視頻會議終端產品。FOCUS3600pro采用高集成度、嵌入式設計，是一款體積小巧、外形美觀、穩定可靠的多平臺終端，具備IP和E1接口，同時支持H.320、H.323協議，支持H.261、H.263++、H.264標準，傳輸碼率從64Kbps～8Mbps，可以適用于各種網絡狀況和不同的應用需求。圖像達到廣播級高清晰質量，分辨率達到1080p，色彩鮮明，畫面清晰，音質優美。內置小型MCU，可以方便地組織小型會議，無需購置單獨的MCU，操作方便靈活，功能強大。FOCUS3600pro高清視頻會議終端是迪威視訊推出的綜合視訊解決方案中的重要組成部分，可滿足政府機關、軍隊、公安、電力、教育、醫療、金融、電信運營商及大型企業的大型高檔次的多媒體通訊應用。


性能特點

    嚴格遵循ITU H.320、H.323、SIP標準。

    支持T.120數據會議，具有電子白板、文件傳送、應用共享等數據會議功能。

    支持FECC協議，包括攝像機遠遙、遠端視頻源切換等。

    高集成度設計，終端小巧美觀，一體化機箱包含編解碼，回聲抵消、時基校正、字幕、攝像機控制、雙流、數據會議等功能模塊。

    多平臺終端，同時支持IP和E1組網。

    采用先進的視頻壓縮標準，壓縮效率大幅提高，運動圖像分辨率達到1920×1080，達到廣播級高清圖像質量。

    音頻采樣率可達48kHz，達到了CD質量的音響效果。

    內置雙流模塊，計算機畫面顯示分辨率達到1280×720。

    支持畫中畫、畫外畫顯示，大小畫面可以切換顯示本地圖像、遠端主流圖像和遠端輔流圖像，小畫面位置可以選擇，也可單屏雙顯（即分屏顯示）。

    內置視頻輸入矩陣，具有多個視、音頻輸入、輸出接口，方便工程實施。

    內置RS232攝像機控制,集成多種攝像機控制模塊，可預存10個攝像機位置，并可根據用戶要求對其他攝像機控制進行定制，實現集成控制。

    支持視頻時基校正，可以在視頻信號較弱時，保持視頻質量的穩定，還可以避免不同視頻信號切換時出現的黑屏現象。

    內置圖像對比度、亮度、色飽和度調整。

    強大的會議控制功能，支持主席控制、演講人控制等會議控制方式，具有會場自動瀏覽、會場選看、會場廣播等會議管理控制功能。

    內置8點MCU，用戶在本地會場，通過終端即可直接召開多點視頻會議，實現對會議的控制和管理。通過終端發起會議，無需網管人員的協助或者進行會議預定。

    多語言控制界面，簡潔明了，易于操作，用戶可以對系統進行配置，監視硬件狀態及線路狀態，配置發送字幕并可實時顯示各種會議狀態，如音視頻編碼參數，主席、發言人等會議相關信息。

    具有用戶管理功能，不同用戶根據各自的帳戶密碼登錄使用，可實現操作員使用權限的分級管理。

    支持會場地圖、會場列表等多種終端列表顯示方式。主席會場具有樹性目錄分級終端列表顯示功能，使得大型的多級組網用戶操作維護非常方便，并可實現所有會場的混音控制。

    支持網守自動注冊，來電自動添加，來電自動應答。

    終端信息實時上報網管，實現網管的全程統一管理。

    支持終端軟件遠程升級。

遵循標準
    系統標準        H.320，H.323，SIP
視頻標準        H.261，H.263，H.263+，H.263++，H.264
音頻標準        G.711，G.722， G.728，G.723.1，MPEG4 AAC
數據會議標準    T.120，T.140
雙流標準        H.239
加密標準        H.233，H.234，H.235
攝像頭控制      H.281
網絡協議        PPPoE，HTTP, SNMP,TELNET,DNS, DHCP, RTP/RTCP,TCP/UDP, ARP
防火墻穿越      H.460
傳輸速率
    E1：    1.5Mbps ～ 8Mbps
    IP：    64Kbps ～ 8Mbps
視頻質量
視頻分辨率  1920×1080，1280×720，720×576/480，704×576/480，352×288/240
    幀率        30幀/秒
音頻質量
音頻碼率    16kbps ～ 64kbps
    全雙工回聲消除（AEC）
    自動噪聲抑制（ANS）
    自動增益控制（AGC）
視頻輸入接口
    主攝像機：  HD_SDI×2
    錄像機輸入：CVBS（RCA）×1
    文本攝像機：CVBS（RCA）×1，S-Video（Mini-DIN）×2
視頻輸出接口
    主顯視器：DVI_I×1
    輔助顯視器：CVBS（RCA）×1
    監視器：CVBS（RCA）×1，S-Video（Mini-DIN）×2
XGA接口
XGA輸入：DVI_I×1
XGA輸出：DVI_I×1
幀頻：    60～75Hz
分辨率：  640×480、800×600、1024×768、1280×720
音頻輸入接口
線路輸入：RCA×1（主輸入），RCA×2（立體聲，輔助輸入）
MIC輸入：3.5mm立體聲插口
音頻輸出接口
    主線路輸出：RCA×2
輔助線路輸出：RCA×2
LAN網絡接口
    速率：10/100Mbps
    接口標準：IEEE802.3
    連接器：RJ45×2
E1接口
    4E1：BNC×8
控制接口
    攝像頭控制接口：VISCA RS232，Mini-DIN 8-pin
診斷維護
提供內環、外環等環回診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
    內置Web，支持遠程網絡管理、遠程配置、維護和升級
    協議標準：SNMP
內置MCU多點會議功能
最多支持8方會議
視頻協議：H.261，H.263++，H.264
音頻協議：G.711，G.722，G.722.1， G.728，G.723.1，MPEG4 AAC
雙流：H.239
主席控制：H.243
電氣特性
    功耗：< 50W
    輸入電壓：AC 100～240V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
    工作溫度：0～50ºC
存儲溫度：-25～90ºC
工作濕度：10～90%
存儲濕度：5～95%
可靠性
    MTBF：5萬小時
    通過3C認證

迪威視訊FOCUS6100多點控制單元MCU

迪威視訊FOCUS 6100 多點控制單元MCU

    FOCUS 6100是迪威視訊在FOCUS8600MCU基礎上，推出的專門針對IP網絡的多媒體接入交換平臺。FOCUS6100功能強大、技術先進、集成度高，易于維護使用。它集視頻會議、數據會議、流媒體服務器等功能于一身，支持多種視頻、音頻編解碼格式，可同時接入傳統視頻會議終端，支持終端接入速率64K~8M，支持H.239雙流功能，可以為各種不同需求用戶提供綜合視訊解決方案。FOCUS6100采用嵌入式實時操作系統，穩定可靠，可7×24小時不間斷運行。迪威視訊推出的FOCUS6100MCU為政府機關、軍隊、公安、電力、教育、醫療、金融、電信運營商、企業各領域的大型高檔次的多媒體通訊應用提供了綜合的解決方案。


性能特點

    嚴格遵循ITU-T H.323、SIP標準，可接入其他廠家的標準H.323/SIP設備。

    支持T.120協議，可以實現電子白板、文件傳輸, 應用共享等數據會議功能。

    支持H.239雙流功能。

    支持單播會議和組播會議模式，適應不同的網絡應用環境。

    支持MCU三級級連。

    支持廣泛的視頻編解碼標準。

    支持廣泛的音頻編解碼標準。

    可同時接入標清終端和高清終端，接入速率最低64K最高8M。

    多MCU的集中資源管理和統一的設備管理。

    支持不同碼率和編碼方式的速率適配。

    內置的網守程序。

    強大的穿越防火墻和NAT能力，擴展系統對網絡的適應能力。

    強大的多媒體錄播功能，可現場以流媒體廣播的方式將運動圖像、語音、電子白板等PC信息進行同步直播，也可以現場硬盤錄像后，進行VOD點播，點播時圖像語音、數據可同步播放。

    強大的電信級網管系統，可統一網管，也可分級網管，可實時顯示系統中所有的MCU和會議終端的狀態和相關信息，有配置管理、日志管理、實時告警、在線檢測、認證計費，在線升級等管理維護功能。

    獨創的全局會議模式，采用統一進行會議配置和群呼技術，對會議中的各MCU和會議終端并行呼叫，在多級MCU級聯組網環境中，可一次操作迅速召集會議，免除了在各MCU上分別進行配置召開會議的繁瑣。

    支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。

    嵌入式硬件平臺，系統穩定可靠，可24小時不關機連續使用。

技術參數

遵循標準
    系統標準       H.323，SIP
視頻標準           H.261，H.263，H.263+，H.263++，H.264，H.264HD,MPEG2、MPEG4
視頻分辨率         QCIF，CIF，4CIF，720p，1080i，1080p
音頻標準           G.711，G.722，G.728，G.723，G.729，MP2，MP3，MPEG4 AAC
數據會議標準       T.120，T.140
雙流標準           H.239
加密標準           H.235

終端接入能力
24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps
數據會議能力
    支持電子白板、文件傳送、應用共享及多方交談等應用
LAN網絡接口
    速率：1000Mbps
    接口標準：IEEE 802.3
    連接器：1×RJ45
診斷維護
提供分級診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
    支持遠程網絡管理，支持遠程維護和升級
    協議標準：SNMP
電氣特性
    功耗：< 150W
    輸入電壓：AC 90－260V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
工作溫度：0－50ºC
存儲溫度：-25－90ºC
工作濕度：10－90%
存儲濕度：5－95%
可靠性
    MTBF：5萬小時

迪威視訊FOCUS8000多點控制單元MCU

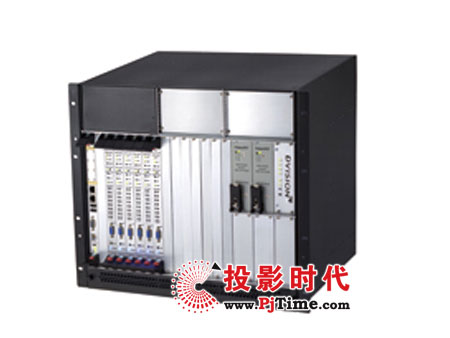

迪威視訊FOCUS 8000 多點控制單元MCU

    FOCUS 8000是一款電信級寬帶多點控制單元，是多點會議電視組網中的關鍵設備，它采用機架式高可靠性模塊化設計，具有超大的接入容量和豐富的功能模塊，可同時接入4種不同速率的終端，并具備多畫面及電視墻處理功能。單級可連接24個8M終端，二級級聯組網時可同時連接多達552個終端，每個終端速率最高可達8Mb/s。FOCUS 8000的操作控制軟件具有界面友好，易于操作等特點。FOCUS 8000寬帶多媒體交換機、FOCUS3100/FOCUS3200寬帶高清晰一體化會議終端及傳輸網絡組成一個高清晰會議電視系統，適用于政府機關、軍隊、公安、電力、教育、醫療、金融及電信運營商各領域的大型高檔次的會議電視應用。

性能特點

嚴格遵循ITU H.320標準。

符合廣電總局寬帶會議電視技術規范GY/T 209-2005。

支持T.120協議，內置T.120數據服務器， 可以實現電子白板、文件傳輸, 應用共享等數據會議功能。

持H.239雙流，支持1280×1024高清晰的VGA畫面傳送。

機架式設計，各單板均支持帶電熱插拔。

模塊化設計，可根據組網規模和功能要求靈活配置。

雙電源設計，負荷分擔、冗余備份，具備高可靠性。

支持220V交流和－48V直流兩種電源供電模式，適應不同應用環境。

采用業界領先的電磁屏蔽技術，符合電磁兼容要求。

采用嵌入式實時操作系統，安全可靠穩定。

提供多種時鐘同步模式，外接BITS時鐘同步、本地時鐘、線路提取時鐘同步。

大容量，單級MCU可連接24個8M終端，兩級級聯可支持552個會場同時開會，支持多級級聯。

超強大的語音處理能力，支持多達24路的MPEG-2數字混音。

采用群呼技術，召開會議時可并行呼叫所有會場，快速建立會議。

    強大的網管功能，可實時監視各單板狀態、線路狀態及終端設備狀態，有實時告警、在線檢測、日志管理、在線軟件升級等功能。可對接入的會議電視終端實現視頻、音頻、數據等的遠端環回檢測，方便管理和維護。

支持會議預約功能，可以提前配置會議，并在會議中心無人值守的情況下自動召開會議。

可同時召開多組會議，不同組會議可采用不同速率，單級MCU可同時召開12組會議。

友好的圖形化用戶操作界面，中文、英文等可選。

強大的會議控制功能，支持主席控制、導演控制、演講人控制、聲音激勵及遠端攝像頭控制。

    支持速率適配功能，可同時接入2M、4M、6M、8M等不同速率的終端，用戶可以根據線路帶寬情況靈活組網。

    采用Reed-solom糾錯算法，抗誤碼率達到10-4，保證系統在惡劣的網絡條件下仍能正常運行，極大提高了系統對傳輸網絡的適應能力。

    支持自動降速率和升速率功能，當某條2M線路中斷時，終端與MCU自動將傳輸速率降低而并不影響會議的正常進行，當線路恢復后，終端與MCU又可以自動提高傳輸速率。升降速可在2秒內完成，升降速過程中無黑屏、馬賽克等現象，參會人員無明顯感覺。

支持線路接口的N+1備份，當MCU與終端之間的傳輸線路故障時，自動切換至備份線路,保證會議的正常進行。
支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。

支持電視墻功能，可同時顯示24路分會場畫面。

采用標準音、視頻及線路接口，工程連線簡單，便于施工和維護。

技術參數

遵循標準

系統標準                                          H.320

視頻標準                                          MPEG-1/MPEG-2，廣播級

視頻分辨率                                       720×576，4CIF

音頻標準                                          MPEG-1 layer 2，CD質量

音頻采樣率                                       48kHz

數據會議標準                                    T.120

雙流標準                                           H.239

終端接入能力

24路×（1.5Mbps－8Mbps）

數據會議能力

同時接入數據會議終端：24路

接入帶寬：64Kbps－384Kbps

支持電子白板、文件傳送、應用共享及多方交談等應用

LAN網絡接口

速率：10/100Mbps

接口標準：IEEE802.3

連接器：2×RJ45

E1網絡接口

速率：2.048Mbps

接口標準：ITU-T G.703，ITU-T G.704

連接器：192×BNC

診斷維護

內置環回，提供分級外環、內環診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能

遠程管理

支持遠程網絡管理，支持遠程維護和升級

協議標準：SNMP

物理特性

主機尺寸：19英寸10U標準機柜，寬482mm×高445 mm×深545mm

重量：27Kg

電氣特性

功耗：< 300W

輸入電壓：AC 90－260V，DC –40－-60V

電磁兼容特性

符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準

環境要求

工作溫度：0－50ºC

存儲溫度：-25－90ºC

工作濕度：10－90%

存儲濕度：5－95%

可靠性

MTBF：5萬小時

 通過3C認證

迪威視訊FOCUS8600多點控制單元MCU

迪威視訊FOCUS 8600 多點控制單元MCU

    FOCUS 8600是迪威視訊推出的綜合視訊解決方案中的核心設備，是功能強大的高清多媒體接入交換平臺。FOCUS 8600是目前市場上功能最強大、技術最先進、集成度最高且易于維護使用的支持高清圖像的多媒體交換平臺之一，它集視頻會議、電話會議、數據會議、流媒體服務器等功能于一身，可以同時接入專線視頻會議終端、IP視頻會議終端、語音電話終端、數據會議終端、流媒體點播終端，支持H.320、H.323混和組網，支持多種視頻、音頻編解碼格式，可同時接入標清視頻會議終端和高清視頻會議終端，支持終端接入數率64K~8M，支持H.239雙流功能，可以為各種不同需求用戶提供綜合視訊解決方案。FOCUS8600采用電信級產品架構，采用嵌入式實時操作系統，穩定可靠，可7×24小時不間斷運行。迪威視訊推出的FOCUS8600綜合多媒體交換平臺為政府機關、軍隊、公安、電力、教育、醫療、金融及電信運營商各領域的大型高檔次的多媒體通訊應用提供了綜合的解決方案。


性能特點

    嚴格遵循ITU-T H.320/H.323、SIP標準，可接入不同品牌的標準H.320/H.323設備。

    電信級產品架構，采用嵌入式實時操作系統，穩定可靠，可7×24小時不間斷運行。

    機架式設計，各單板均支持帶電熱插拔。

    雙電源設計，負荷分擔、冗余備份，具備高可靠性。

    采用業界領先的電磁屏蔽技術，符合電磁兼容要求。

    支持220V交流和－48V直流兩種電源供電模式，適應不同應用環境。

    提供多種時鐘同步模式，外接BITS時鐘同步、本地時鐘、線路提取時鐘同步。

    可同時接入專線H.320終端和IP H.323終端，支持多協議混合組網。

     可同時接入標清視頻會議終端和高清視頻會議終端，接入速率最低64K最高8M。

    支持編碼適配和速率適配功能，可同時接入不同編碼格式以及不同碼率的終端。

    超大容量設計，支持96個2M終端的接入。

    支持視頻會議、電話會議雙備份，當電視會議中斷時，電話會議仍可正常進行。

    強大的多媒體錄播功能，可現場以流媒體廣播的方式將運動圖像、語音、電子白板等PC信息進行同步直播，也可以現場硬盤錄像后，進行VOD點播，點播時圖像語音、數據可同步播放。

    支持T.120協議，內置T.120數據服務器，可以實現電子白板、文件傳輸, 應用共享等數據會議功能，支持T.120級聯。

    強大的穿越防火墻和NAT能力，擴展系統對網絡的適應能力。

    支持H.239雙流功能。

    支持單播會議和組播會議模式，適應不同的網絡應用環境。

    支持MCU多級級連，可構建超大型視頻會議應用。

    可同時召開多組會議，不同組會議可采用不同速率。

    支持64路PSTN會議電話接入，實現電話會議和視頻會議的互通，以及互為備份。

    強大的電信級網管系統，可統一網管，也可分級網管，可實時顯示系統中所有MCU和會議終端的狀態和相關信息，有配置管理、日志管理、實時告警、在線檢測、認證計費、在線升級等管理維護功能。

    獨創的全局會議模式，采用統一進行會議配置和群呼技術，對會議中的各MCU和會議終端并行呼叫，在多級MCU級聯組網環境中，可一次操作迅速召集會議，免除了在各MCU上分別進行配置召開會議的繁瑣。

    支持自動降速率和升速率功能，當某條傳輸線路帶寬降低時，終端與MCU自動將傳輸速率降低而并不影響會議的正常進行，當線路帶寬恢復后，終端與MCU又可以自動提高傳輸速率。升降速可在2秒內完成，升降速過程中無黑屏、馬賽克等現象，參會人員無明顯感覺。

    支持專線和IP傳輸線路的互為備份，支持專線為主，IP為輔的線路備份，多種傳輸線路備份方案，系統更加安全可靠。

    支持主叫呼集功能，用戶通過本地會議終端，可直接發起多點視頻會議，無需網管人員的協助或者進行會議預定。

    支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。

    支持電視墻功能，可電視墻集中顯示各分會場圖像，滿足節目傳輸、遠程監控等多種應用需要。

技術參數
遵循標準
系統標準                   H.320，H.323，SIP
視頻標準                   H.261，H.263，H.263+，H.263++，H.264，H.264HD、MPEG2，MPEG4
視頻分辨率                 QCIF，CIF，4CIF，720p，1080i，1080p
音頻標準                   G.711，G.722，G.728，G.723，G.729，MP2，MP3，AAC
數據會議標準               T.120，T.140
雙流標準                   H.239
加密標準                   H.235
終端接入能力
專線終端：                 96路2Mbps  /48路4Mbps  /32路6Mbps  /24路8Mbps
IP終端：                  24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps
數據會議能力
    支持電子白板、文件傳送、應用共享及多方交談等應用
LAN網絡接口
       速率：1000Mbps
    接口標準：IEEE802.3
    連接器：2×RJ45
E1網絡接口
    速率：2.048Mbps
    接口標準：ITU-T G.703，ITU-T G.704
    連接器：192×BNC / 96×RJ48
診斷維護
內置環回，提供分級外環、內環診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
       支持遠程網絡管理，支持遠程維護和升級
       協議標準：SNMP
電氣特性
    功耗：< 300W
    輸入電壓：AC 90－260V，DC –40－-60V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
工作溫度：0－50ºC
存儲溫度：-25－90ºC
工作濕度：10－90%
存儲濕度：5－95%
可靠性
 MTBF：5萬小時

迪威視訊FOCUS100雙流數據擴展盒

    FOCUS100雙流數據擴展盒和迪威視訊的系列視頻會議終端配合使用，給用戶提供高清晰的計算機桌面傳輸功能。使用FOCUS100雙流數據擴展盒，將任何一臺個人計算機和迪威視訊的視頻會議終端連接起來，并通過傳輸線路將本地計算機屏幕圖像傳送到遠端會場。這種方案可以將個人計算機中的各種應用軟件，例如膠片、WORD文檔、Flash和動態圖像實時傳送給遠端會場。本地的計算機屏幕內容可以像其他靜止圖像一樣在視頻會議各個會場之間共享。可以采用第二臺監視器全屏顯示計算機圖像，收看遠端會場傳送過來的計算機內容，會議更加輕松、方便。

FOCUS100支持即插即用的VGA輸入、輸出功能，最高支持1280×1024分辯率。

技術參數

遵循標準
雙流標準    H.239
視頻標準    H.264
VGA接口
1路XGA輸入接口
1路XGA輸出接口
幀頻：60~75Hz
分辨率：640×480
800×600
1024×768
1280×1024
視頻輸出接口
     1路輸出：1×RCA
LAN網絡接口
    速率：10/100Mbps
    接口標準：IEEE802.3
    連接器：1×RJ45
遠程管理
    支持遠程網絡管理，支持遠程維護和升級
    協議標準：SNMP
物理特性
    主機尺寸：寬225mm×高35mm×深165 mm
    重量：0.6Kg
電氣特性
    功耗：< 10W
    輸入電壓：DC 5V
環境要求
工作溫度：0－50ºC
存儲溫度：-25－90ºC
工作濕度：10－90%
存儲濕度：5－95%
