建設背景

    油田的生產安全問題，是國家和政府一直關注的問題，每一起重大的安全生產事故，都引起了黨和國家領導人的密切關注。 生產安全的信息化，是石油生產領域信息化的重中之重。 黨的十六屆五中全會從經濟社會發展的全局出發，把安全擺在與資源、環境同等重要的戰略位置，強調“堅持節約發展、清潔發展、安全發展，實現可持續發展”。安全發展指導原則的確立，迫切要求以石油生產企業轉變增長方式，創新發展模式，合理開發和利用資源，通過信息化的手段改善油田安全生產狀況，實現油田建設、開發利用與生態環境相協調。

建設目標

    網真視頻指揮調度系統實現公司、大隊、小隊對班組壓裂、鉆井、修井、油維等施工現場實時音視頻遠程監控和視頻指揮調度。

    可以全屏或分屏顯示圖像，并在圖像上疊加地點、電話號碼等字幕信息。通過發送命令給現場音視頻服務器，可以遙控監控端的攝像機、云臺和可變鏡頭等設備，并進行語音對講。可以進行手工即時錄像，定時錄像或根據告警進行告警聯動錄像，隨時調出任何一段時間的錄像進行回放。

能源企業指揮調度系統傳統指揮調度系統介紹

能源企業指揮調度系統傳統指揮調度系統介紹

    網真指揮調度系統是應用在部隊、公安、電力、交通等特殊領域的通信系統，然而傳統的指揮調度系統只聽聲音、不見其人，指揮者只能通過前方反饋的語音信息進行判斷分析后，進行決策、下達命令。 由于語音信息是一種描述性的信息，它不像視頻信息那樣直觀、具體，缺乏一定的準確性，這給指揮者實施及時、有效的正確指揮帶來了一定的影響。 隨著現代通信技術和多媒體技術的高速發展，采用先進的MPEG4/H.264視頻編解碼技術，并結合網絡技術和多媒體技術，使其運行在現代通信網絡平臺上，實現具有單向遠程視頻監控及音、視頻雙向交互視頻指揮調度系統，是我國遠程視頻指揮調度系統發展方向。

實現視頻指揮調度系統通常方案

建設獨立的視頻監控系統；

建設獨立的視頻會議系統；

這些實現方式存在著以下不足：

兼容性差：兩套系統，兩個控制中心，且相互獨立，無法兼容。

重復建設：設備的重復投入，建設成本和維護成本高。

共享性差：多個用戶終端獨立操作，所需視頻信息不能共享。

    操作復雜：控制中心需配置多個不同用戶終端，操作和管理都比較復雜，給用戶使用帶來極大的不便。
無法實現真正即時、交互的指揮調度功能，不能滿足部隊訓練、作戰的真實需求。

能源企業指揮調度系統視頻指揮調度系統推薦方案

    針對以上視頻指揮調度系統通常方案不足，北京網真視訊科技有限公司依托雄厚的軍事通信技術背景和多年從事數字視訊產品的研發經驗，在國內率先開發了適用需求的“網真視頻指揮調度系統”。系統采用分布式控制結構和高清晰度的MPEG- 4/H.264數字視頻編碼技術，緊密結合多種視頻業務的綜合應用需求，應用多項自主開發的專利技術，實現了遠程視頻監控及指揮調度、視頻會議、環境數據采集、視頻報警聯動等多種關鍵業務功能。

方案特點：

先進性：采用先進的MPEG-4/H.264視頻編碼技術，壓縮比高，圖像質量好；

整合性：一套系統實現了視頻指揮調度，視頻會議功能；

兼容性：支持多種視頻監控系統的接入；

安全性：獨有的多級別、多權限的指揮調度管理。

實時性：支持用戶多級別實時指揮調度；

多業務性：單一用戶終端支持多項業務應用；

可擴展性：支持環境數據采集、視頻報警聯動；

    該系統能夠將遠程視頻監控、視頻指揮調度與視頻報警聯動有機地結合。用戶可以通過該系統進行各級部門之間的視頻指揮調度和應急事物處置協調。該系統可以滿足用戶對各種工作現場情況的事前預防、工作現場的事中監控、出現事故的事后處置等一系列遠程視頻監控、視頻指揮調度需求。

系統結構

總體結構

    “網真視頻指揮調度系統”系統采用基于網絡的分布式控制結構，通過支持級聯，方便系統容量的擴展。系統支持視頻指揮調度、視頻報警聯動等多種應用，滿足用戶進一步升級改造的需要。

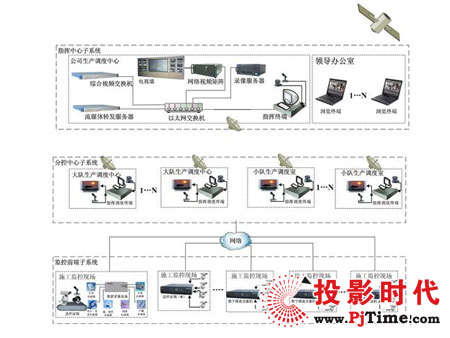

根據企業地理位置分散、流動性強的特點，整個系統通過VSAT衛星專網連接公司、大隊、小隊、生產班組，分為主控中心子系統、分控中心子系統、監控前端子系統、通信子系統，結構如下圖。

能源企業指揮調度系統功能

生產調度指揮功能

    借助于網真視頻指揮調度系統獨具的多種級別和權限模式設置，上級指揮員或管理者通過指揮調度終端可以向下級發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。

    公司生產調度中心的調度人員在日常生產過程中可以利用視頻指揮調度功能與各大隊生產調度中心的值班人員、各小隊的工作人員進行業務協調。

    當施工現場發生意外事故或設備發生故障，現場人員不能解決，各級領導和相關專家又不能及時趕到現場，此時可以利用系統的指揮調度功能召集相關業務主管和專家實時的監視現場情況，并與現場人員進行語音實時交流，共同指導現場進行意外事故的處理以及對設備搶修的技術指導，為現場解決問題提供有力的技術支持，大大節省時間，提高工作效率。

視頻會議功能

    根據用戶的應用需求，召開傳統視頻會議，進行雙向音視頻交流互動。主席可以設定多個例會，每個例會包含相對固定的成員，主席可以方便地組織會議。會議成員可隨時加入和退出會議組。主席可以對各個會場的發言權進行控制，并可廣播某一分會場。系統支持多種會議形式：即時會議、支持例會、多組會議。
遠程視頻監控功能

    在任意一臺聯網的計算機上經授權都能夠隨時看到監控圖像畫面和錄像回放。公司、大隊、小隊及其它有關單位的視頻瀏覽終端利用本系統提供的功能，對各施工現場進行遠程視頻監視。可實現現場畫面靈活切換、遙控遠端攝像機云臺，方便地組合顯示多路視頻畫面等。

    用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地視頻畫面。支持畫面全屏顯示，支持最多81分屏同時顯示，并可以按照任意方式進行畫面輪循。提供按照電子地圖方式觀看監控圖像畫面功能。

能源企業指揮調度系統支持多種監控模式

點對點監控：某視頻瀏覽終端可以監視監控前端的圖像。

點對多點監控：某視頻瀏覽終端可以同時監視一至十六路監控前端，監控前端接入視頻分割器、DVR，同樣帶寬條件下可以實現同時對更多點的監控。

多點對一點監控：系統中可以有多個不同級別的視頻瀏覽終端監視同一監控前端。

多點對多點的監控：系統可以做到多個視頻瀏覽終端對多個監控前端的同時交叉監控。

    公司生產管理及安全管理等部門能夠遠程時時監控各大隊及其所屬各小隊、班組的施工現場，并能夠進行指揮，及時發現和糾正施工中的問題。

各大隊領導能夠遠程實時監控下屬各小隊、班組的施工現場，并能夠進行指揮，及時發現和糾正施工中的問題。

電視墻多畫面顯示

    支持電視墻監控。用戶通過網絡視頻矩陣控制終端任意選擇瀏覽監視現場多路視頻畫面，通過大屏幕電視墻實時顯示。 若監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于值班人員統一集中監控。

多路錄像與回放

    支持手動錄像、定時錄像、觸發錄像及周期錄像四種錄像方式，最少可以保存錄像前15秒的圖像。支持錄像分布式存儲和集中存儲。錄像可以通過時間、日期、攝像頭等條件進行篩選。

    用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像。

    用戶經授權可根據終端名稱、錄像時間、錄像地點、錄像事件特征，隨時查詢檢索視頻文件，遠程播放所需視頻圖像。

多種級別權限設置

    用戶分級權限管理。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。

    通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。大隊和大隊之間的用戶不能觀看彼此圖像和錄像回放，大隊用戶能夠看到本隊所有小隊的圖像和錄像回放。用戶權限優先級數量可定制。

外設控制功能

    支持遠程控制監控前端設備，遠程遙控攝像機、云臺，控制方式可選（連續、步進）。為了節省監控點接入帶寬，支持對DVR和視頻分割器進行控制，并實現遠程的圖像瀏覽切換等操作。

字幕播放功能

    系統內嵌字幕播放功能。支持多種字幕發送方式。字幕可隨視頻輸出，方便消息通告。支持各類終端用戶名稱文字顯示疊加功能、文字字體、顏色可選。

報警聯動功能

    系統能夠開放接口與煤礦數字化遠程聯網監控系統集成實現報警聯動功能。系統接受報警信號，發出報警視頻聯動指令，把報警點的視頻圖像傳到設定指視頻瀏覽終端顯示，并啟動該事件錄像服務器錄像。
