CREATOR快捷矩陣切換系統

廣州市委會議廳采用的快捷矩陣切換系統為：

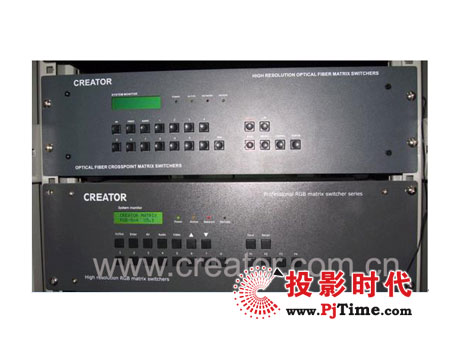

    AV2424音視頻切換矩陣、AV0804音視頻切換矩陣、AV0116分配器、RGB1616音視頻切換矩陣、RGB0804音視頻切換矩陣、AUDIO3201音頻切換矩陣、VGA3201音頻切換矩陣、OFM0804光纖切換矩陣、VIDEO/VGA/RGB-SC190倍線器，VGA/RGB 185Ⅱ長線驅動器。

    （1）AV2424音視頻切換矩陣、AV0804音視頻切換矩陣以及OFM0804光纖切換矩陣都是音視頻切換矩陣，都是可以實現音視頻信號同步或分離（異步）切換的矩陣。區別在于，AV2424音視頻切換矩陣與AV0804音視頻切換矩陣是在可切換信號通道總數上的差異，前者可實現24路信號輸入，24路信號輸出；后者則可實現8路音視頻輸入，4路音視頻輸出，兩者都是采用普通通用的蓮花頭接口。而OFM0804與前兩者是質地上的區別，OFM0804光纖矩陣是采用光纖的多模LC型接口，OFM0804切換的信號不是普通的音視頻信號，而是通過光纖電纜傳輸過來的高清信號，因此OFM0804光纖矩陣能切換出比AV系列矩陣切換的信號更好，更清晰，更穩定。

    （2）RGB1616音視頻切換矩陣，RGB0804音視頻切換矩陣，VGA3201視頻切換矩陣都是一般用于PC信號切換的矩陣。不同的是：RGB1616與RGB0804是可切換信號通道總數上的差異，前者可實現16路信號輸入，16路信號輸出；后者可實現8路信號輸入，4路信號輸出，本質還是一樣的。而VGA0804和前兩者有著本質上的區別，首先是接口上的不同，VGA矩陣采用DB15的VGA接口，而RGB矩陣是采用五芯的BNC接口，從接口的焊法和復雜度來看，RGB的BNC要容易的多，也方便得多。其次是從信號的傳輸距離來看，VGA信號的正常傳輸距離可達20米到30米之間，超過這個距離，就可以看到信號出現明顯的衰減現象；而RGB的正常傳輸距離可達50米到70米，且抗干擾能力及穩定性都比VGA要好得多。因此一般情況下，VGA矩陣是可以滿足用戶的要求的，但如果特殊情況下，既用戶要求非常嚴格苛刻的時候，用RGB矩陣是完全可以滿足用戶的。

    （3）SC190倍線器是一款信號轉換器，它不僅能選擇將普通的VIDEO信號還是S-VIDEO信號轉換成高清的VGA信號或更高清的RGB信號，而且還可以選擇輸出視頻的分辨率，分辨率的模式有三組選擇（800×600、1024×768、1280×1024）。廣州市委常委會議廳根據自身需要，采用了三臺SC190倍線器，將三組VIDEO信號轉換成RGB信號，實現了信號轉換的需要。

    （4）VGA/RGB 185Ⅱ長線驅動器也是一款轉換器，但它還內置了增益功能，可以通過此功能來調節信號的傳輸距離，從而實現或保證了RGB信號的傳輸距離達到150米之遠，有效地避免了由于距離太遠而導致信號衰減出現拖尾的現象。

三、高清傳輸系統

    廣州市委會議廳采用的快捷高清傳輸系統為：VGA-F500T/R光纖傳輸器

    VGA-F500T/R光纖傳輸器支持一路模擬RGBHV信號輸入，一組光纖信號輸入。它不僅可以實現模擬VGA信號的長距離的傳輸，而且還可以實現模擬VGA信號到數字DVI信號的輪換。當信號在分辨率為1600×1200，刷新率為60的情況下，其最大傳輸距離可達500米之遙。廣州市委常委會議廳的面積雖近四百平方，但以該款光纖傳輸器的500米傳輸距離來看，足夠從機房把信號傳到會議廳的每個角落。
