一、關于歐博科技會議系統

　　隨著時代的進步和社會科技、經濟的不斷發展，人們對會議設備的要求也越來越高，只有功能齊全、質量可靠、外觀高雅的會議系統才能得到人們的歡迎。“歐博”以勇于創新、務實的精神，經過不懈的努力，獲得了多項專利，并將其融于會議系統中，使其更實用、新穎，備受社會各界的青睞。歐博科技會議系統涵蓋了普通經濟型和數字傳輸CPU件控制的多功能會議系統多類產品：從討論功能到簽到、投票選舉、有線/無線表決、視像跟蹤以及會場討論秩序管理、數據管理、數據顯示、多種語言有線/紅外線同聲傳譯功能，能滿足各種場合需要 。歐博會議系統無論是與計算機連接還是脫機工作均是一套完善的會議系統。只需要將單元連接起來與主控機接通便成為一個完整功能的會議系統，系統根據需要接入相應數量的單元，補充軟件及擴展設備便可增加功能。歐博將與您一道，與時共進、超越自我，不斷推出更多更好的產品貢獻社會。
　
二、產品執行的行業及國家技術標準

GB 13837-1997 《聲音和電視廣播接收機及有設備無線電干擾特性限值和測量方法》
GB 17625.1-2003/IEC 61000-3-2:2001 《電磁兼容 限值 諧波電流發射限值(設備每相輸入電流≤16A》
GB 4943-2001 epv IEC 60950:1999 《信息技術設備的安全》
GB 8898-2001 epv IEC 60065:1998 《音頻、視頻及類似電子設備 安全要求》
GB/T 15381-94 《會議系統電及音頻的性能要求》
GB 9001-88 《聲頻放大器測量方法》
SJ/T 10406-93 《聲頻功率放大器通用技術條件》

三、系統配置清單
1 OBT會議系統主機(內置表決)OBT-7600　　 3臺
2 OBT會議主席機　　　　　　OBT-8000A　　2臺
3 OBT會議代表機　　　　　　OBT-8000B　120臺
4 OBT雙顯卡 　　　　　　　　　　　　　　1塊
5 OBT表決軟件　　　　　　　　　　　　　 1套
6 OBT移頻器(選配)OBT-2300　　　　　　　 1臺
7 功放OBT-6650　　　　　　　　　　　　　2臺
8 音箱（自備）　　　　　　　　　　　　 20臺
9 調音臺（選備）　　　　　　　　　　　　2臺
10 電腦（自備）(WINDOWS XP操作系統)
11 投影儀或電視機（自備）

四、系統簡介

1.0 控制設備

　　本系統是為大會討論、投票表決綜合使用而設計的高性能綜合會議系統，功能全面，能依據使用者不同的要求，用不同的操作模式，來管理會議討論、會議投票、會議表決、民主評議。本系統基本涵蓋了現代會議的各種要求。功能的高度集成，簡化了安裝及方便使用。

    本系統可以連接電腦進行操作,也可脫離電腦獨立工作。由主機面板選擇系統控制模式：電腦控制模式和主機控制模式。本主控機功率為400W，單臺主機可帶64套代表/主席單元單臺主機的通信能力最多可達到250臺。

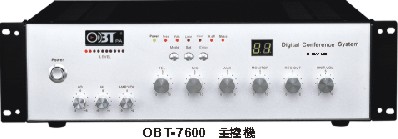

五．電腦管理會議系統主控機

5.1．主機脫離電腦具有以下功能：
（1）面板具有數碼管顯示工作模式。
（2）支持多種會議模式:自由討論模式,輪替模式,限制發言模式。
（3）自由發言模式（Free）:列席單元可以開放式自由按鍵發言并于發言完畢后自行按鍵關閉。
（4）輪替模式（FIFO）:可設定1—12支列席單元相互輪替壓倒發言。
（5）限制模式（Limit）: 可任意設定1—12支列席單元限制發言。
（6）主席模式可選：可以選擇主席專有和主席普通模式。主席專有(C.only)：即是當主席麥克風按下優先鍵以后，所有的代表麥克風被關閉再也不能開啟，除非主席麥克風關閉后代表麥克風才能開啟。主席普通模式：主席麥克風按下優先鍵以后，所有的代表麥克風被關閉但還能自由開啟。
（7）自動關機(A. off)：即是可以選擇麥克風發言完畢后是否在45秒內自動關閉。(在電腦上選)
（8）主席音樂提示音可選：可以選擇有或無。

5.2.主機連接電腦具有以下功能：
（1）電腦管理會議模式。（自由討論模式,輪替模式,限制發言模式，指定發言模式）
（2）表決，投票選舉，民主評議，評分。
（3）視像跟蹤

6.0　列席機話筒的特性

★頻率響應：40-16000Hz　　　　　　　　　　　　　　
★靈敏度：-42dB±2dB
★授話參考距離：20-120cm
★嵌入式/可拔插咪管
★外觀尺寸：230mmX110mmX70mm
★麥克風管高:390mm
★凈重：0.7kg
★嵌入孔尺寸：200mmX100mmX55mm

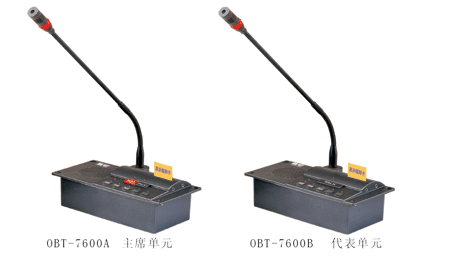

6.1代表單元（OBT-7600B）
★采用全新數控化設計。
★可以發言與聆聽。
★單元由系統主機供電。輸入電壓為24V，屬于安全范圍。
★單元具有8P-DIN插座用于系統“T”型連接
★內置高保真揚聲器及外接耳機插孔
★可繞式電容麥克風，并配可更換式防風罩
★話筒桿具有加長型可供選擇
★麥克風具有發言單鍵（TALK）與指示燈,可控制發言狀態
★麥克風網頭具有環形紅色光環可顯示麥克風發言狀態

6.2主席單元(OBT-7600A)
★主席單元具有代表單元的所有特性外還具有以下特性:
★系統中主席單元不受限制功能的限制,并可置于回路中任意位置。
★系統中主席單元在系統中的數量不受限制
★具有一組耳機輸出插孔和一組無線MIC輸入
★具有強制切斷列席麥克風發言的優先功能和主席優先的提示音
★具有主席專有模式

7.0視頻分配卡安裝及電腦設置說明

    視頻分配卡用于輸出表決結果的視頻信號。（雙VGA 1024X768或S—VIDEO）高性能雙屏顯示，安裝于控制電腦內，AGP插口。

7.1. 電腦管理軟件.

7.1.1. 本系統軟體須在WINDOWS 平臺上運行.
7.1.2. 控制電腦需要一個RS-232串口.
7.1.3. 表決時自動統計表決結果,并自動對比預設通過條件來判斷是否通過.
7.1.4. 可將會議資料及表決結果顯示到投影或電視上.
7.1.5. 具有在大會進行過程中插入字幕或標語的功能.
7.1.6. 可將大會進程等資料下載到電腦保存或打打印的功能.

8.0 OBT-2300簡介：

8.1.簡介

    OBT-2300是會議、演講、教學、舞臺專用的數字防嘯叫系統設備，能有效地抑制嘯叫、擴展音量，保證語音的傳送質量，保真度高，聲音清晰。即使在環境較差的場合， 也能極大限度地抑制回嘯，能有效地防止燒壞音響設備和喇叭。OBT-2300配有麥克風平衡輸入，另有系統接駁口，雙聲道輸入、輸出接口。根據需要，可以擴展串聯為大型會議系統。

8.2.技術參數：
8.2.1 .供電方式：AC220V/50Hz　　　　　　
8.2.2 .麥克風平衡輸入 3 .線路雙聲道/平衡輸入　　　　　　　
8.2.4 .線路雙聲道/平衡輸出
8.3.移頻切換
8.3.1.移頻數:5Hz±1Hz
8.3.2.線路輸入阻抗:≥5K Ω　　　　　　
8.3.3.線路輸出阻抗:≤600Ω 9 .傳聲增益提升量:6~10dB 10 .頻率響應:　　　　非移頻狀態:20Hz~20KHz　　　　移頻狀態:150Hz~15KHz

六、系統連接參考圖　

　　　　　　　　　　
