自動混音型會議系統簡介

    “手拖手”型和“自動混音型”會議系統是會議系統發展過程中出現的兩種模式，手拖手型會議系統較適合于經常裝拆移動且傳聲器數量較多的“討論會”場合。而在配置有專業音響設備且具備一定建聲條件的廳堂，講臺上布置多只傳聲器以備多人發言，或參與討論人數并非特別多的場所，采用自動混音型會議系統則能獲得較佳的音質效果。

　　不過，兩二之間并無絕對的優劣，而是各具特點，因此在某些場所這二者模式被整合應用在一起，如廣州白云國際會議中心就是一個典型的實例。在廣州白云國際會議中心，有大小共61間會議室，其中許多房間都同時配置手拖手型和自動混音型會議系統各一套，以充分滿足不同類型會議對擴聲的不同要求。

　　手拖手型會議系統中的每個單元配一只傳聲器和一只小型揚聲器，各單元之間通過1根多芯電纜串聯連接，“手拖手”即由此得名。

　　自動混音型會議系統組成的核心是自動混音臺(Auto Mixer，亦稱為自動調音臺)，每個混音臺可接入4～8只傳聲器，還可多臺混音臺鏈接達到數百只傳聲器。每只傳聲器都可單獨調節音量。自動混音臺是基于噪聲門(Noise Gate)的原理工作，當有人講話使傳聲器接收到某一“門限電平”以上的聲音信號時，傳聲器自動開啟，不講話時則自動關閉，“自動混音”即由此得名。

　　不過，隨著技術的進步，會議系統逐漸朝著智能化的方向發展，自動混音型會議系統組成的核心也由自動混音臺漸為智能會議混音器所替代，下面我們就著重介紹幾款智能會議混音器產品。

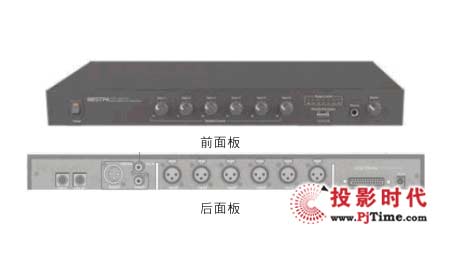

BESTPA貝聲智能會議混音器

    BSH-M8600六路智能會議混音器無論是在會議場合、演講廳、多媒體教室、廣播電臺，BSH-M8600六路智能混音器，均得到廣泛應用。工作中語言清晰、操作方便。同時，它能最大限度地消除或減弱這些場所中的反饋。由智能混音器組成的會議系統是理想的解決方案。發言模式：系統具備三種發言設置，即優先發言、按順序發言、集體討論。優先設置：每個通道可設為優先通道，優先通道發言時，其他通道的發言將自動衰減，出廠設置為-20dB（最高設置為- 40dB）。自動語言開啟電路設計,具有抑制反饋嘯叫功能。幻像供電：六路平衡輸入均提供直流48V幻像供電。擴展串聯，簡易方便，功能不變。

    ★ 系統具備三種發言設置，即優先發言、按順序發言、集體討論。
    ★ 具備六聲道麥克風或LINE輸入，另一組輔助輸入。聲音閘門動作電平能自動調整，會自動開啟只有信號輸入的聲道。
    ★ NOMA功能：NOMA（Number of open microphone Attenuated）線路可因應使用聲道的多寡，自動調整輸出電平。在多數聲道同時使用時，可防止因整體系統的增益上升，而產生回授。
    ★ 每聲道可個別設定優先順序，在優先設定聲道發言時，其他聲道的發言將自動衰減，而自動衰減最高可設定為-40dB。
    ★ 可選擇手動模式功能，可將自動混音切換成一般混音器來使用。
    ★ 除了具備平衡式與不平衡式的主輸出外，也可從各聲道的麥克風前級輸出。同時具有耳機監聽輸出插座。

技術指標：
    輸入阻抗 麥 克 風：600Ω  輔助輸入：50KΩ  串聯輸入：20KΩ
    輸出阻抗 平  衡：300Ω   不平衡：400Ω   串聯輸出：100Ω
    最大輸入電平 麥克風：-24dBV  LINE：27dBV
    頻率響應 50-20000Hz     幻像供電 DC-48V    控制電壓 5V DC
    供電方式 AC24V    功耗 14W      尺寸  (W)430mm × (H)44mm×(L)238mm

聯創科技 K782智能會議混音器

■具有8路麥克風輸入，另設一路AUX輔助輸入。聲音閘門動作電平能自動調整，自動開啟只有信號輸入的通道。

■每通道均可設定為優先發言，在優先通道發言時，其他通道的發言將自動衰減，而自動衰減量可設定為20dB、40dB或微調。

■通過外部控制器，可不經混音器內部自動控制開關，真接由外部控制器強制將話筒開啟或關閉，方便切斷不必要的話筒輸入。

■NOMA功能：NOMA(Number of open MicrophoneAttenuated)線路可根據使用通道增多，自動調整輸出電平。 在多臺混音器擴展使用時，可防止因系統整體的增益上升，而產生聲音嘯叫。

■配備Control Voltage外部控制輸出端子，可控制外部的信號燈或攝像機等。

■可選擇手動模式功能，可將自動混音設置成一般混音器來使用。

■可通過內部基板上的開關及VR作各種性能參數設定，從而達到理想使用效果。

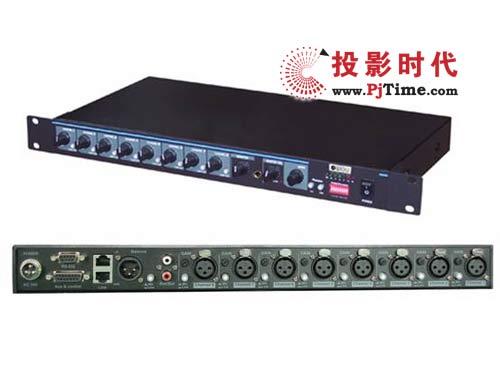

聲杰WT-808智能混音系統

    聲杰八路智能會議混音器，全新微電腦CPU處理器,自動判斷環境噪音設置開啟電平，使常見的反饋問題得到極大限度的控制，即使環境較為復雜的會議室，會議也能順利進行，配備RS-232接口，可連接電腦或中控控制，支持16臺擴展串聯，本機設有外部觸發控制接口，可配合中控來控制攝像頭組合成視頻會議系統。本系統非常適合中小型會議室及法庭使用。

 功能簡介

 具備8路信號輸入，自動開啟只有信號輸入的通道，通道閘門動作電平能自動調整或手動調整 。
 每通道均可設定為優先發言,在優先發言時,其它通道的發言將自動關閉。
 每通道的輸入口可以根據輸入設備的不同來選擇不同的輸入電平，另外還可以單獨來調節通道的 增益。
 每通道的的音量可以單獨調整，另外還配有高性能75Hz的低頻衰減電路，能有效切除低頻信號的干擾。
 本機具有48幻像電源供電系統，并分CH1-4和CH5-8兩組控制，以適應多種類音頻設備輸入的需要。
 NOMA功能：NOMA（Number of open Microphone Attenuated）線路可根據使用通道的增多自動調整輸出電平。在多臺混音器擴展使用時，能防止因系統整體的增益上升而產生的聲音嘯叫。
 配有Aux ＆ Control 接口，可控制外部信號燈或攝像頭控制機，另外還可輸出1-7通道的音頻信號方便現場錄音使用。
 配備RS-232C接口，可連接中控及外部控制器，方便控制每通道的開啟或關閉，還具有強大的擴展能力。
 本機具有平衡式與不平衡式輸出功能，還可以從各通道的前級直接輸出，同時設有耳機監聽功能，能給現場有一個出色的控制平臺。

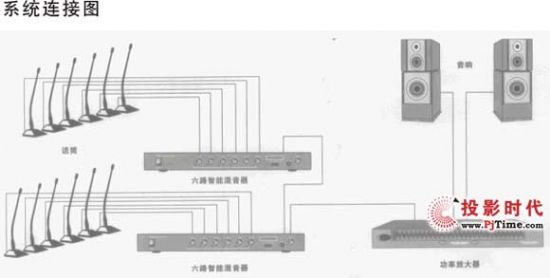

 連接示意圖

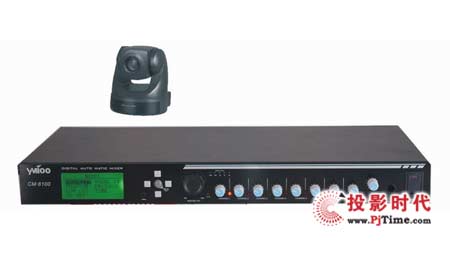

ymioo數字混音器CM8100

    ymioo數字混音器CM8100是世界上真正第一款數字式的智能混音器，在多方面有突出的創新功能設計，各種靈活機動的應用方式將完全取代傳統模擬方式，開創一個全新的智能視頻會議新時代。由高速DSP微處理器控制，集“混音器，視像跟蹤解碼器，視頻矩陣等于一體的新一代智能自動混音器。它可使用低阻抗動圈話筒和電容話筒及無線話筒，或其它線路電平信號源。純數字式控制技術，功能強大，LCD液晶屏顯示操作界面，簡潔的功能菜單，操作方便直觀。采用高速DSP數控技術，無需手動調節，消除傳統混音器丟字的老問題。由于采用了新的線路設計，音頻完全沒有信號損失，聲音干凈，清晰。本機內置了視頻矩陣4選1的線路，方便多臺CM8100擴展使用。支持視像自動跟蹤功能，無需外接解碼器，直接與攝像頭連接使用。兼容多種攝像頭控制協議，（包括VISCA，PELCO-P, PELCO-A等協議）攝像頭響應時間有10種模式可調，方便適用不同的場所。

　　CM8100每路配備幻象電源，可單獨選取，方便連接各種話筒使用。

　　CM8100的每一路可以獨立低切控制。每路配備高效低頻衰減電路（130Hz），可單獨先取，有效抑制低頻噴音的沖擊雜音出現。8通道平行式音頻MIC/LIN輸入，NOMA電路實現自動增益調整。有效抑制聲音嘯叫。

　　可支持RS-232外部控制功能，用于擴展混音器的應用能力，如果選配ymioo的無線控制盒，可直接控制噪聲門的開啟和關閉，或可接中控系統進行控制。特別適用于公，檢，法等系統。

　　攝像頭可以獨立設置是否鎖定。

　　支持最多16臺擴展使用。每一臺的獨立ID設置都在LCD控制面板里面，簡單明了。

　　CM8100智能會議混音器在多方面的有突出的創新功能各靈活機動的應用方式將完全取代傳統模擬方式進行的會議應用模式帶向了智能時代。從此無需再被音視頻會議系統集成方案而煩惱！話筒的控制及噪聲和反饋處于DSP微處理器控制之下，增加清晰度和音頻質量，先進而又簡明直觀的本機操控方式，無需外置計算機控制界面的煩惱，方便工程使用！

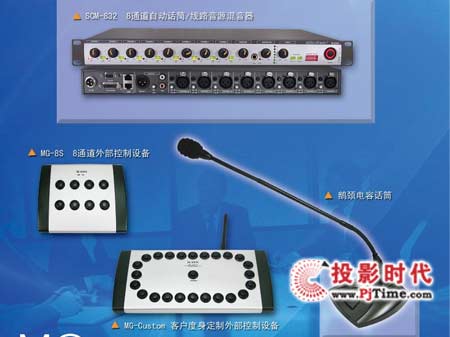

ICON SCM832智能會議混音器

ICON　SCM832智能會議混音器

　　ICON SCM系列自動話筒/線路音源混音器是會議，研討會，電話會議，禮拜服務，法庭，廣播電視和其它音視頻系統的理想選擇。所有的設備的開關通過獨特運算法則的微處理器控制,無縫切換運行。單獨的每一 Mic / Line 通道的優先次序開關可以預先設置, 實現多種選擇：同一時間只允許一支話筒開啟, 所有話筒開啟, 或者任意緩和混音輸出。最后一直話筒永遠打開可以讓環境噪聲永遠保留。另外，任意數量的SCM自動混音器可以相互連接用來建立需要更多話筒安裝的系統。拓展以后整個系統同樣可以達到相同的優先控制。同時, RS-232的開放式編程可以讓你輕松連接外部控制系統，比如觸摸屏等。

本產品6大特色

　　1.可以跟我公司JW SCM-618攝像跟蹤解碼器直接聯動同各類品牌攝像頭自動攝像跟追聯動

　　2.含48伏幻像電源，并且連接電容話筒還可以連接動圈各類話筒

　　3.直接同各類音源相聯

　　4.232接口，可接入無線開關控制模快！直接可以連接矩陣

　　5.全新抑噪電路

　　6.美國品牌，各項手續齊備，價格優勢明顯，售后服務完善

奧爾森MX800八路智能會議混音器

    開會時只需按電源，就可放心使用。輸出自動控制電路設計，自動計算輸出電平，不會隨著通話聲道的增加而使系統整體增益提高產生回輸。優先設置功能，每個通道可隨意設置為優先通道，優先通道發言時，其他通道的發言將自動衰減，出廠設置為-20dB（最高設置為-40dB）。語言自動開啟電路設計，具有抑制反饋嘯叫功能。具備平衡式和不平衡式的輸出。六組平衡輸入均具有直流48V幻像供電。擴展串聯，簡易方便，功能不變。

    會自動開啟只有信號輸入聲道的自動混音器，聲音閘門動作電平能自動調整。

    具有NOMA(Number of open Microphone Attenuated)功能，可依據使用聲道的多少自動調整輸出電平，以防止多話筒使用時產生回授。

    每聲道均可個別設成優先順序，在優先聲道發言時，其他聲道的發言將自動衰減，自動衰減最高可設定為-40dB，可遠程直接控制話筒的開關。

    最多可串接到15臺，擴充為120支話筒的會議系統。每聲道的麥克風輸入都裝有限幅器功能。8聲道麥克風或LINE輸入，另設一組輔助。附耳機監聽輸出插座。

技術參數：
輸入阻抗  麥 克 風：8KΩ     LINE：   50KΩ
輔助輸入：50KΩ  串聯輸入：20KΩ

輸出阻抗
 平  衡：300Ω   LINE：    200Ω
不平衡：400Ω   串聯輸入：100Ω

最大輸入電平  麥克風：-24dBV  LINE：27dBV
頻率響應  50-20000Hz
幻像供電  DC-48V
控制電壓  5V DC
供電方式  AC220V/50Hz
功耗  12W
尺寸 (L)238mm x (W)430mm x (H)44mm

SHURE SCM810 8 通道話筒混音器

    是一種適用于小組討論和會議的錄音和擴音的完美解決方案。這種 8 通道自動混音器具有已獲得專利的舒爾 IntelliMix，這種功能僅在話筒處于工作狀態時才會被激活，可以盡可能避免多個開啟話筒導致的音質下降。SCM810 專為固定式音頻系統而設計。

    特點包括：每個通道可調整的 EQ，48 V 幻象電源，活動均衡話筒（或線路）電平輸入，線路電平輸出，抗射頻干擾的高性能底板和電路，對話筒激活的完全邏輯控制，最多可連接 400 個話筒的功能，且具有內部電源。120/230 Vac 電源。

主要功能

8 個平衡話筒線路輸入通道（Phoenix 模塊化接頭）
一個非平衡 1/4 英寸輔助輸入電平控制
8 個非平衡 1/4 英寸直接線路電平輸出
一個非平衡主線路/話筒電平輸出（Phoenix 模塊化接頭）
每個通道均可使用 48V 幻象電源
可選電平的峰值輸出限幅器
全機架寬度（單個機架高度）

推個參數：

測量條件（除非另有說明）：

線路電壓為 120 Vac，60 Hz (SCM810) 或 230 Vac，50 Hz (SCM810E)；全增益；1 kHz，一個活動通道；源阻抗：話筒為 150 歐姆，線路為 150 歐姆，終端為：線路 10 千歐、耳機 300 歐姆（尖-套和環-套）、直接輸出 10 千歐；自動模式、已針對平坦響應進行均衡控制調整

頻率響應（參考 1 kHz、以通道控制為中心）

50 Hz 至 20 kHz +/- 2 dB；25 Hz 時 -3 dB 轉角

電壓增益（通常、控制為順時針滿旋）

輸入	輸出
	線路	耳機	直接輸出
低阻抗 話筒（150歐姆）	80 dB	88 dB	34 dB
線路	40 dB	48 dB	-6 dB
輔助	44 dB	52 dB	--
發送/返回	20 dB	28 dB	--

輸入

輸入	阻抗		輸入 限幅電平
	設計 適合與以下設備配合使用：	有效 通常
話筒	19-600 歐姆	1.6 千歐	-15 dBV
線路	<2 千歐	10 千歐	+22 dBV
輔助	<2 千歐	10 千歐	+22 dBV
發送/返回	<2 千歐	10 千歐	+18 dBV

輸出

輸出	阻抗		輸出 限幅電平
	設計 適合與以下設備配合使用：	有效 通常
線路	>600 歐姆	60 歐姆	+18 dBV
耳機	8-200 歐姆 60 歐姆 建議	300 歐姆	+12 dBV
直接輸出	>2 千歐	1 千歐	+18 dBV
發送/返回	>2 千歐	1 千歐	+18 dBV

總諧波失真

<0.1%，+18 dBV 輸出電平，50 Hz 至 20 kHz（20 Hz 至 20 kHz 濾波器；輸入為 1 且主旋鈕位于 5，其它所有控制旋鈕逆時針滿旋）

交流聲和噪聲

等效輸入噪聲：-125 dBV（150 歐姆源；400 Hz 至 20 kHz 濾波器）

等效輸入交流聲和噪聲：-123 dBV（150 歐姆源；20 Hz 至 20 kHz 濾波器）

輸出交流聲和噪聲（20 Hz 至 20 kHz 濾波器；通道控制旋鈕逆時針滿旋）

主旋鈕逆時針滿旋：-90 dBV

主旋鈕順時針滿旋：-70 dBV

共模抑制

>1 kHz 時為 70 dB

極性

話筒/線路，發送輸入到所有輸出為非反向；輔助輸入到所有輸出為反向

輸入通道激活

起始時間：4 ms

保持時間：0.4 s（可調至 1.0 s）

衰減時間：0.5 秒

衰減

15 dB（可調至無窮大）

過載保護和短路保護

短路輸出、即便時間較長、不會造成損壞。話筒最高可承受 3 V 的信號，線路和監聽輸入最高可承受 20 V 的信號

均衡

低頻：降低 6 dB/倍頻程，轉角可調范圍為 25 至 320 Hz

高頻：5 kHz 時為 +/- 6 dB、10 kHz 時為 +/- 8 dB、坡形處理

限幅器

類型：峰

閾值：可調：衰減，+4，+8，+16（dBm，輸出）

起始時間：2 ms

恢復時間：300 ms

指示燈：在開始限幅時發出紅光

輸入 LED

通道激活時為綠色，在限幅 6 dB 以下時為紅色

幻象電源

通過 6.8 千歐串聯電阻的開路電壓為 46 Vdc（按照 DIN 45 596）

工作電壓

SCM810：120 Vac 額定電壓（請參閱用戶指南的 230 Vac 運行的電壓選擇），50/60 Hz，200 mA

SCM810E：230 Vac 額定電壓（請參閱用戶指南的 用戶指南中的 120 Vac 運行），50/60 Hz，100 mA

溫度范圍

使用溫度：0 至 60 攝氏度（32 至 140 華氏度）

存放溫度：-30 至 70 攝氏度（-20 至 165 華氏度）

外形尺寸

44.5 mm（高）x 483 mm（寬）x 317 mm（深）（13/4 x 19 x 121/2 英寸）

凈重

4.3 kg（9 磅 9 盎司）
