腰包式

手持式發射機/話筒集成

外接插式

對于不同應用，無線接收機也有各種不同的配置：

用于現場同期錄音的小型接收機

“腰包式”發射機配合領夾話筒，適用于耳嘜，樂器，調音臺，磁帶座等

外接插式

“外接插式”發射機適合于手持話筒，吊桿，調音臺以及其他帶XLR接口的設備上

手持式

“手持式”發射機帶有一個集成的話筒頭，主要為手持時使用。

   腰包式發射機由金屬和塑料制成。它們可以利用話筒線或輸入電纜作天線（常見于VHF設計中），也可使用“鞭狀”天線。輸入增益必須在大范圍中具有可調性，以便精確匹配來自話筒和其他設備的不同輸出電平。

    絕大多數的腰包式發射機使用9伏的堿性或鋰電池供電，同時還包括一個電池狀態指示燈。最佳的設計有低電量報警功能，這樣可以有充分的時間及時更換電池

    電池艙門的設計也是一個重要的考慮因素。如果電池艙門與發射機分離，很容易丟失或損壞，導致系統無法使用。此外發射機電池艙必須可匹配不同品牌的電池。

    在眾多的腰包式設計中，腰夾總是一個薄弱的環節。它不但要固定性好，而且在諸如電影或舞臺制作的應用中必需易于隱藏。

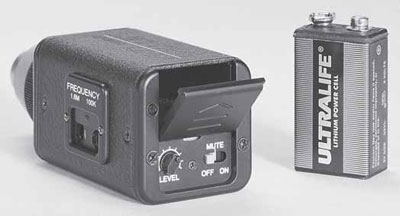

    “外接插式”發射機適用于任何帶有XLR接口的話筒。大多廠商提供的越來越多的型號足可以證明它的有效性。專業類型的發射機主要是靠9伏的堿性或鋰電池供電，有較大的輸入調整范圍以適應不同型號的話筒。良好的機械構造，尤其在牢固連接的輸入接口設計，是該類型的發射機應用中的關鍵。

    幾乎所有的無線話筒制造商都提供帶有集成話筒頭的手持發射機。手持式發射機最普遍的應用為音樂表演，它必須舒適且不易脫落，并且提供必須的強度和頻率調整，但控制開關必須隱藏或放置在凹進處以避免在正常應用場所中誤操作。

    在合成的發射機中有多種頻率選擇控制模式，從帶有LCD讀數的按鈕到隱藏的旋轉控制開關。在此列出的實例提供兩個旋轉按鈕，可以選擇在25.6MHz頻段上的256個頻點中的任何一個。左手邊的旋鈕以1.6MHz為間隔改變頻率，而右手邊的旋鈕則以100千赫茲為間隔。每一個旋鈕有16個位置可供選擇，總共提供256個頻點。

用戶調節和顯示燈

    對于所有類型的發射機，根據不同的應用環境，用戶調節和指示燈成了它的“必備而且關鍵的”設計。 例如：如果一臺發射機要被諸多用戶使用，為匹配不同用戶的聲音強度而提供精確的補償調整就顯得勢在必行。適當?shù)脑鲆嬲{(diào)整是其關鍵，因?yàn)樗鼪Q定系統的最終信噪比。如果不能通過視覺上的提示（指顯示燈）來檢測音頻信號強度，就很難正確地調整發射機的輸入增益。

    盡管可以通過觀看接收機上的音頻信號強度的指示來進行調節，但從發射機端檢測并調節輸入增益更加可行，因?yàn)樵诒姸嗟膽?yīng)用中，很難在發射機的位置上看到接收機上的表頭顯示。

    在某些設計中，一個普遍存在的問題就是功能按鈕很容易被誤動。這會造成許多問題，甚至在系統運行過程中完全“關閉”系統。操作中按鈕的位置和調節方式將決定發射機對特殊用戶的有效性。例如：公眾廣播應用場合下，即使當發射機佩戴在衣服以下也要求發射機可被輕易地設為靜音。在這種情況下，如果按鈕很難碰到，會造成操作困難。在許多舞臺制作中，音響公司可能不讓使用者改變發射機上的任何按鈕和控制鈕。在此的兩個例子是相對極端的。

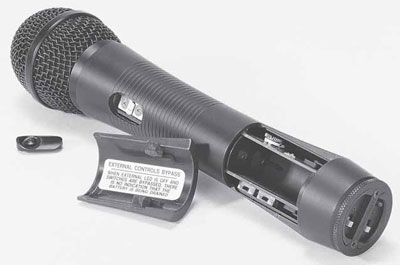

    Lectrosonics的手持式發射機擁有內置控制開關，比外置開關更勝一籌。這便允許根據應用環境對發射機進行配置。

天線配置

    普遍使用在擴音方面上的“獨立”應用的臺式接收機，如圖二：

圖二

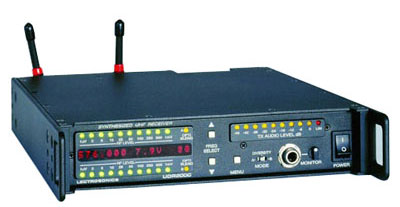

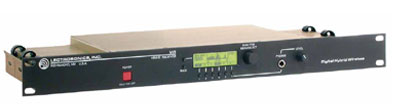

    用于高端錄音室，舞臺和移動制作車的機架安裝式接收機，如圖三：

圖三

    這些類型之間的差別是與物理尺寸、供電選項、射頻性能以及音頻性能有關。每個類型，都有許多制造商提供各種各樣不同的型號，其價位也變化較大。

一些基礎知識

    為了在各種不同接收機之間進行比較，對接收機的設計的基本了解是十分必要的。當在頭腦中對接收機的不同部分有了一個基本的了解時，兩臺不同型號的接收機之間的價格和性能表現就一目了然了。這將對評估系統和作出購買決定起有極大地幫助。

    無線話筒系統的FM接收機都使用一種超外差設計。超外差過程包括在接收機端產生一個高頻信號，并與接收到的載頻信號混合或“外差”。當信號混合時，互調會產生“疊頻”和“差頻”信號。將信號混合在一起的目的是獲取可被常規電路處理的低頻信號。通過濾波器“疊頻”信號被濾掉，而只讓“差頻”信號通過（“IF”，中頻信號）。中頻信號在解調階段轉換成音頻信號，然后送至音頻輸出放大器。這樣無線電信號就轉變成了音頻信號。

    整個過程看起來很簡單，但事實上，設計一個真正高品質的調頻接收機有點像變魔術。 三重轉換設計只是簡單的加了一個振蕩器和一個混頻器。事實上，每個環節通常都由許多獨立的電路和子電路構成，有些提供基本的功能，而其它的卻提供附加的修正和控制功能。正如你所想象的那樣，接收機的每一個階段都向設計工程師提出了的性能和成本雙重挑戰。為了在電路的某些部分提供必要的屏蔽，一臺好接收機的機械設計還必須考慮無線電方面的因素。

接收機前級設計

    在一連串的濾波，增益和轉換中，接收機的前級是第一步。前級基本上是一個以無線系統的載波頻率上工作的帶狀濾波器。前級的工作就是過濾掉在工作頻點通道以外的高能射頻信號并提供強大的“鏡像及衍生頻率干擾抑制“（鏡像及衍生頻率干擾抑制在隨后的章節中討論）性能。前級可由簡單的低成本線圈構成簡單的過濾器，或者為提高性能使用螺旋形諧振器或可調節式陶瓷諧振器。

    在前級部分的簡單線圈只能過濾寬頻信號，但經常無法阻止來自無線系統臨近操作頻率的高能射頻信號的干擾。對UHF無線話筒系統來說，電視廣播是最普通的高能信號干擾源。由于DTV（數字電視廣播）占據了以前為空的頻段，對于高質量窄帶寬前級的需求增加了。多級使用螺旋式和可調節式陶瓷諧振器配合高品質放大器可最大程度的降低和減少來自電視廣播信號的干擾。

    各種前級設計之間性能主要有兩方面的區別：

• 選擇性
• 互調干擾抑制

    前級所能提供的選擇性是由可抑制操作通道以外的信號數量來表示。濾波器的斜率越大，對相鄰頻率的能量抑制就越強。

    不同類型的前級組件（線圈，諧振器等）會產生不同的濾波器斜率，但是所有的高品質接收機都采用多級過濾前級并綜合使用其中任何幾款組件。這些多級過濾前級設計顯著地增加了濾波器的斜率，但也的確增加了成本。

    互調就是對信號的混合以產生新的信號。例如，當兩個信號在有源電路中（如放大器）混合時，放大器的輸出將包括兩個信號，加上其所產生的疊加及差頻信號。疊加和差頻信號被稱作為“互調信號“。簡單地說，三次互調諧波的意思是原信號中的一個（Fa）二次諧波（二階）與原信號中的另一個信號（Fb）（一階）相混合而產生一個新的差頻信號（Fc）。

  2(Fa) - Fb = Fc

    避免三次互調諧波尤為重要，因?yàn)閮蓚�(gè)原始信號的三次互調諧波頻率通常相對接近于原始信號頻率，可以產生強烈的干擾。如果三次互調諧波頻率碰巧與工作頻率十分接近，那么前級過濾便失效了。能在互調干擾中避免這種情況的唯一方法就是在接收機端配備高過載負荷的放大器和混頻器。例如：

給定兩個頻率分別為645和650MHz
那么
645 MHz x 2 = 1290 MHz
以及
1290 MHz - 650 MHz = 640 MHz（三次互調諧波頻率）

    因此，工作頻點設定在640MHz的接收機將受到來自頻率為645MHz和650MHz的兩臺發射機的所產生的三次互調諧波的直接干擾。這種等間距的頻率分配在無線話筒系統中是不允許的。互調表現性能是由一個稱作“三次諧波抑制“的指標來評定的。這個指標表示為一個用分貝（Dbm）代表的數字，這個數字代表的是當輸入信號的強度達到這個數字所代表的強度時，輸入信號足以導致接收機產生互調失真，所產生的互調失真的強度與接收機內部的工作信號強度相等。進入接收機的兩個信號在接收機的載波頻點上產生三次互調波，隨后測量輸出的互調失真信號強度。通過不同的測試技術，可以精確的計算產生如此效應所需的輸入強度。

    三次諧波抑制指標是測量接收機互調抑制的最佳方法。

    使用的放大器類型對接收機三次諧波抑制性能產生重大影響，有出色的三次諧波互調性能的放大器會要求較大功率，因此會對接收機電池使用壽命形成不利影響。前級濾波器帶寬越窄（費用會更高），接收機拾取的能夠產生互調的信號就越少 。

鏡像及衍生頻率干擾抑制

    鏡像及衍生頻率干擾抑制是衡量接收機的主要性能指標。理論上存在兩個射頻信號可以與接收機內的振蕩器結合從而產生相同的互調頻率。其中一個是源自發射機的理想信號，另一個信號頻率與本地振蕩器的頻率差值與理想信號與本地振蕩器的頻率差值相同，但是方向相反，在此稱為鏡像頻率。在接收機鏡像及其周圍的射頻能量通常是主要的干擾來源。

    通常在空出的電視通道上操作的無線話筒系統的鏡像及衍生頻率可能與另外一個電視臺的信號相同。除了選擇性最強的前級設計以外，這都會產生干擾問題。敏銳的前級過濾抵制鏡像及衍生頻率上的能量使之無法進入接收機。

捕捉效應

    調頻接收器得益于捕捉效應。也就是說，調頻接收機從強信號中捕捉的音頻信號要多于從弱信號中捕捉的音頻信號。 較強信號中的音頻信號將成為接收機輸出音頻的主要部分。但是弱信號依然會提高背景噪音并增加跑頻機會。這種意義上的較弱信號可能是另一種無線發射機信號或?qū)拵П尘霸胍簟?/FONT>

分集接收技術

    “分集式接收”是無線系統中最容易被廣泛誤解的概念之一。這個詞源于詞根“diverse”,意思是“無關聯的”。應用在話筒接收機上時，該術語指使用兩個天線來消除由多路徑傳輸中因相位相互抵消（多路徑傳輸空值）所造成的“跑頻”現象。

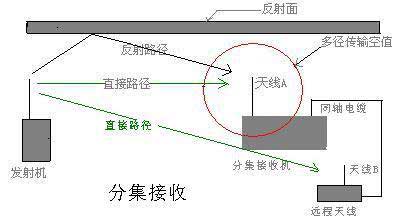

    下面介紹一下多路徑傳輸空值。在這個例子中，來自于發射機的信號經直接路徑和反射路徑到達接收機的天線。反射信號路徑要略長于直接路徑，這樣它們?cè)诮邮諜C(jī)天線上混合時，會造成兩個信號的相位不一致。產生的弱信號就是我們所說的跑頻。

    最常見的跑頻類型可能更適合被稱作“噪音增強”――接收機音頻輸出保持打開狀態，可以聽到短暫的嘶嘶聲，滴答聲，砰砰聲以及其它與音頻信號夾雜在一起。如果多路徑傳輸?shù)男盘?hào)過弱使接收機啞音，也可能發生音頻信號的完全丟失的情況。VHF跑頻時通常聽起來更像瞬間的嗖嗖聲或嘶嘶聲，有時還夾雜著嗡嗡的聲音。由于UHF具有更高的頻率和更短波長，其跑頻時間上比VHF要短得多，有時聽起來更像噗噗聲或滴答聲。

    由于無線發射機的輸出向四周輻射，并在室內各種不同的界面上折射返回，因此多路徑傳輸跑頻現象在室內時更為常見。事實上，工作在室內的無線系統會產生大量反射，但由于直接信號最強，系統將繼續工作而不收影響。金屬是很好的反射體，發射機信號可以從汽車，卡車，拖車，金屬建筑物上有效地反射，因此多路徑傳輸跑頻現象也會在戶外發生。

     當發射機和接收機天線處于一個特殊的相對位置時，失真就會發生。將發射機或接收機移至另一個不同位置后，經常可以降低或消除失真。在房屋周圍的其它可移動物體，如人的身體，也會改變反射和直達信號，這或多或少的影響失真的發生。

     在VHF頻率上無線電載波信號的波長在5到6.5英尺的范圍內。在UHF頻率上，波長約為12到20英寸。所以在VHF頻率上的 “跑頻帶”（跑頻產生的區域）要比UHF頻率上的大，因此為了防止跑頻，使用VHF系統時天線要比使用UHF系統時移的更遠。這也意味著，在行走測試中，定位和識別VHF系統的跑頻帶要比UHF系統的容易。

    在分集接收的簡單說明中，到達天線A的信號在很大程度上被多路徑傳輸空值給抵消了，留給接收機的只有一小部分信號。在天線B的信號仍舊很強，為接收機提供足夠的信號以產生可用的音頻信噪比。

音頻信號處理

    為使源信號的均衡和動態范圍與錄制和擴聲系統相匹配，幾乎所有的聲音錄制和增強系統都使用音頻信號處理電路。從電影光學聲軌錄制、音樂錄制到聲音增強和電話系統的應用范圍內，使用了各種不同的方法。無線話筒系統的設計也致力于傳送最大的動態范圍同時將噪聲和失真降到最低限度，這需要幾種類型的音頻信號處理。

    未壓縮的音頻信號動態范圍是源自實況轉播中的講話者或樂器所產生的話筒信號，該動態范圍通常會超出無線系統所能處理的范圍。如果沒有壓縮和限幅，就會聽到任何無線系統其固有的背景噪音。當發射機隨講話者移動時，背景噪音強度也隨之變化。當音頻信號處于相當高的強度時，音頻掩蓋了背景噪音。然而，在演講期間的停頓或帶有低強度的音頻時，會很清楚地聽到背景噪音。另外，除非在發射機中提供某種形式的完全限制，否則發射機的高輸入強度會產生失真。

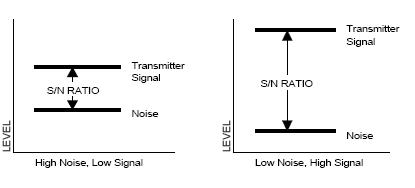

     在無線話筒系統中應用的音頻信號處理也致力于降低噪聲和失真。信號處理包含幾個基本的過程：
1.        預加重/去加重（用于增加信號以達到系統的信噪比要求）

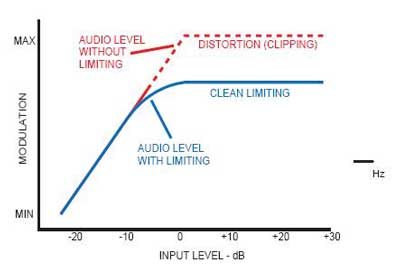

2.        輸入限幅（將過載失真降低到最小程度）
3.        壓縮擴展器（壓縮器/擴展器噪音衰減）
4.        DNR過濾（動態高頻噪聲衰減）

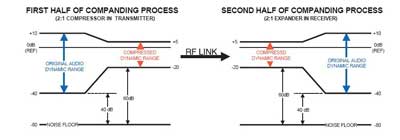

  無線話筒系統的壓縮擴展器操作比率為2：1。發射機中的壓縮器將動態范圍按照2:1的比例壓縮，然后接收機中的擴展器以1:2的反比率放大以恢復音頻信號的原始動態。 如下圖你會注意到，在壓縮之前最低的音頻強度只高于噪聲本底之上40分貝。壓縮以后，最低音頻信號在噪聲本底之上60分貝，信噪比有20 分貝的提高。使用壓縮處理過的音頻信號與載波信號調制發射會在射頻鏈路中獲得輸出信噪比的顯著改善。

圖二

    注意：壓縮擴展器只對音頻信號的動態范圍起作用，而不影響整體系統的頻率響應。以上圖示只描述了如何對于可影響壓縮擴展器的控制信號進行分離處理。在顯示為1千赫茲的分頻點上，壓縮擴展器電路的高頻和低頻部分平等地控制動態范圍。

    動態降噪過濾

    作為一整套完全音頻信號處理過程的最后一步，在很差的信號情況下，加入DNR過濾（動態降噪）可以提供最佳信噪比。

    雙頻段壓縮擴展器提供出色的低失真降噪性能，但在特殊情況下，異常仍有可能發生。當只出現的唯一的一個音頻信號是低強度，包含低頻瞬變而組成時，一種稱作“呼吸”失真效應依舊會發生。這種情況是指在低頻音頻信號瞬變之后，可以斷續地聽到環境或射頻鏈路中的高頻噪音。在這種情況下，低音壓縮擴展器應用較長的時間常量，使短暫的 “噪聲聲尾” 在音頻信號之后發生。在音頻信號處于低強度，低頻率并且收聽環境十分安靜時（例如，在錄音室設置中使用耳機），該效應是最值得留意的。在這些環境下，所有的壓縮擴展器設計顯示了或多或少的呼吸效應。這不是雙壓縮擴展器所獨有的問題。

    為了在該種情形下抑制噪音，需要使用一個獨特的動態濾波器電路。DNR包括一個動態的各種各樣分頻點的低通濾波器，在信號不好的情況下，可以自動減小高頻噪音變量。通過對射頻強度、音頻強度以及音頻信號的高頻容量的分析和組合，不間斷地調整濾波器的分頻點。

    當出現微弱的射頻信號和低強度的音頻時，濾波器的閥值動態的向低頻方向調整以去除高頻噪音。這是完全發生在接收機內部單方向的處理過程。

    DNR的使用有點像壓縮擴展器的掩蔽效應。 當音頻存在時，即使只有中等強度，或存在具有高頻的音頻，背景噪音將會被掩蔽，因此濾波器將不再進行濾波處理以避免改變?cè)�有音頻信號。DNR電路極其靈敏而且響應速度快，它不改變整體無線話筒系統的原有的頻率響應指標。

    音頻性能表現測試

    某些出色的音頻性能測試在這篇無線手冊標題為“評估無線話筒系統”的章節中有相關介紹。該部分描述的測試甚至向更高性能的無線話筒設計發出挑戰， 并生動地顯示了本章所描述的設計上的挑戰和無線話筒的性能。

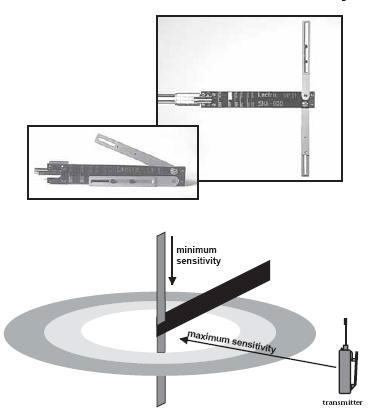

天線

  無線話筒系統的操作和設計概念——天線

    載波信號的頻率決定著無線信號的波長。無線信號和光以同樣的速度傳播。如果你取無線信號在一秒鐘內傳播的距離，并將其按載波頻點加以劃分，你就會得到載波頻率一個周期的實際長度。絕大多數無線話筒發射機和接收機使用“四分之一波長”作為天線長度。

    發射機通常握在手中或戴在身上，因此在天線上總有受人身體的影響。不同生產廠商對于發射機的天線設計變化很大。

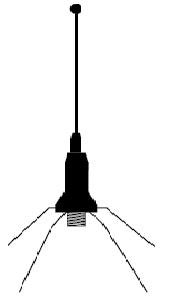

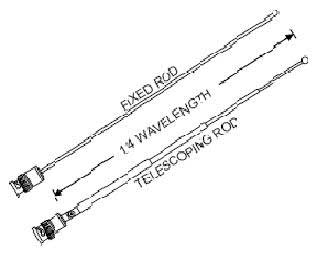

    接收機經常安裝在其他設備或鄰近的大型金屬表面上，任何形式的安裝將會影響到天線的功率。通常為四分之一波長的鞭狀天線，直接安裝在接收機的底部，它使用接收機的外殼為天線提供一個接地面。在關鍵場合或?yàn)槿〉米畲蟛僮鞣秶�的�?yīng)用中，不同類型的遙控天線被普遍使用。

    我們不想深入研究天線理論和設計的復雜問題，以下的信息只是簡單地強調大家主要關心的問題和被廣泛應用的設計的操作優勢。

    腰包式發射機的天線

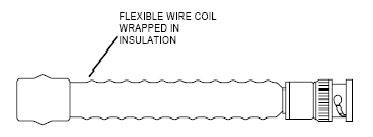

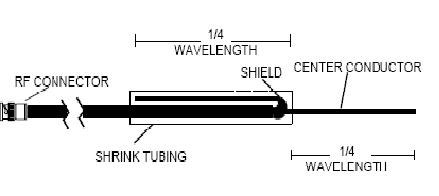

    VHF腰包式發射機通常使用話筒電線的護罩作為其天線，盡管某些老式的設計仍舊沿用“垂吊式天線”。UHF腰包式設計普遍使用一個分開的1/4波長的鞭狀天線來將有效的射頻功率輸出最大化。值得注意的是，當天線放置在使用者身上時，到達接收機的輻射信號變少，天線的輻射輸出也同時降低。一般來說，把帶有天線的發射機垂直地放置以進行環狀輻射是最佳的想法。在垂直定位中，使用者可以隨意移動，但仍能輻射足夠強的信號給匹配的接收機。

    手持式發射機用天線

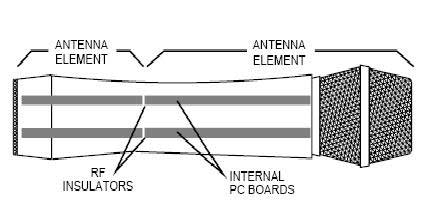

    絕大多數手持式發射機使用一根可以通過塑料外殼來輻射射頻信號的內部天線。許多手持式發射機的設計使用一個金屬外殼，該外殼就變成了天線電路的一部分。由于在UHF頻段時只有幾英寸長，通常也使用從話筒底部伸出的、有彈性的鞭狀天線來達到此目的。手持式發射機的益處是，當使用時，只有人手和話筒有直接接觸，這使得天線可以有效地輻射。在使用突出鞭狀天線的設計中，使用者的手變成了準地面的一部分。

    對手持式發射機來說，雙曲線的“啞鈴”形狀可以很好地工作。它有一個安全的握柄且拿在手中很舒適。當用一支手拿時，無論手是位于發射機之上還是之下，天線通常不受影響并可以有效地輻射信號。當兩只手拿時，由于一之手在上而另一支在下，天線輸出將受到影響。

    外接插式發射機用天線

    帶有集成天線的外接插式發射機是使用電池艙周圍的外殼作為發射天線的一極，話筒和人手組成偶極子配置的另一半。輸入連接件之下的絕緣體將天線組件分離。該配置的輻射射頻功率比標準手持發射機配置的要高。

頻率合成

   頻率合成的無線話筒系統在近些年變得逐漸流行起來。除了為某些消費市場提供的很便宜的系統以外，現在介紹的大多數新的無線系統都是采用頻率合成技術。無線用戶已經注意到這些系統物有所值，并且感到它們擁有快速改變操作頻率的強大功能。經銷商也希望將其庫存的無線設備銷售出去，而無需等待關于用戶自定義的、特殊的定購系統。合成的無線話筒在場地新聞制作人員，場地電影拍攝，電視制作公司，旅游團體和其它無線用戶中也變得流行起來。術語“頻率捷變”（此處是指頻率合成的無線設備）在專業音頻行業上已經成為一種行業術語。

    盡管他們有不可否認的吸引力，合成無線話筒系統也有某些重要的局限和不足，并且有時在解一個舊問題時，新問題又產生出來。例如，頻率合成電路經常嚴重地影響音頻質量，不過在音頻性能和頻率合成之間的關聯對于絕大多數無線用戶來說就不是很明顯。頻率合成也同樣影響無線話筒性能的其它指標，像電池壽命，大小，重量和成本等等。因?yàn)橛脩魧?duì)于頻率合成技術寄于極大的期望，因此當選擇使用無線話筒時，對其技術的基本了解將有助于做出明智的選擇。

頻率合成

      所有合成的無線話筒設備使用一種相位鎖定環狀（鎖相環）電路來控制操作頻率。在這種類型的頻率合成器中，輸出頻率由一個電壓控制的射頻振蕩器所產生，通常直接工作于理想的發射頻率上。無線發射機中的電壓控制振蕩器也經常有一個用來FM調制輸出信號的第二個控制輸入接口。某些更加復雜的頻率合成器使用獨立的FM調節器電路。

     電路鎖定到一個非常穩定的、由水晶振蕩器發生的參照頻率上，通過控制電壓的變化來調整振蕩器的輸出頻率。通過數字頻率分配器電路、相位/頻率比較儀、控制信號濾波器以及控制信號放大器來共同實現。按照理想合成頻率通道間距將穩定的參照頻率分降成與之相等的頻率。也就是說，如果通道以125千赫茲的間隔劃分，參照頻率分配器的輸出也將是125千赫茲。通常使用更高的參照頻率和分配器設計，因?yàn)閷?duì)于無線話筒設備來說125千赫茲的晶體不夠穩定以及尺寸太大
電壓控制振蕩器的輸出也通過一個可編程頻率分配器分降成125千赫茲。例如，如果702.625MHz的輸出頻率是理想的頻率，計數器將其除以5621（702.625除以5621是0.125）。那末參照分配器和程序分配器的輸出都應用在相位/頻率比較儀上。起初，電壓控制射頻振蕩器不會在準確的702.625MHz上。相位/頻率比較儀將會輸出一個控制信號，該信號會在必要時上下調整電壓振蕩器并使頻率達到702.625MHz。此控制信號經過過濾以消除數字噪音，再放大，隨后應用在電壓控制振蕩器上。

      由于電壓控制振蕩頻率十分接近702.625MHz，相位/頻率比較儀輸出將會變成一個相位控制信號。經過一段調整時間后，進入相位/頻率比較儀的兩個為125千赫茲的信號其頻率和相位將會被鎖住。當該種情況發生時，電壓控制振蕩器輸出頻率就像參考振蕩器本身的頻率一樣精準，恰恰是125千赫茲的倍數。

    改變程序頻率分配器的除數比率會使頻率合成器輸出頻率以125千赫茲的步幅移動。例如，如果程序頻率分配器改用5622作為除數，而不用5621，電壓控制振蕩器的頻率變?yōu)?622乘以125千赫茲，即702.750MHz。一個為5623的除數比率產生702.875MHz，而為5624的將產生703.000MHz，以此類推。理論上，頻率合成器的輸出頻率范圍只受到電壓控制共振器和可用的程序分配器的除數比率所限制。在實踐中，受到頻率合成器噪音和其它考慮因素限制，電路可調的頻率輸出范圍通常在VHF頻段時限制在兩個左右的電視通道范圍內，而對于UHF頻段來說，最大范圍將會是4到8個電視頻道間距。

   相位/頻率比較儀也有一個“鎖緊”狀態電路輸出，當頻率合成器取得穩定的頻率操作時，它會發出信號。在發射機中，“鎖緊”狀態電路打開射頻輸出控制開關，允許設備開始傳輸射頻信號。在頻率合成器鎖住之前，輸出頻率可能在發射機的可調范圍之內的任何位置并對頻率進行快速改變。在頻率合成器對頻如果適中的性能表現是可以接受的，使用標準集成的電路來設計運行在較低射頻頻點的基本鎖相環頻率合成電路是相當簡單的。專業無線話筒系統所需的高性能設計則相當具有挑戰性，尤其是對UHF來說。必須在噪音，音 頻 響應，低頻失真，鎖定時間，電量消耗，可調范圍，偽輸出，頻率步幅大小以及其它一些內部關聯的性能表現的因素之間做出謹慎的折衷選擇。合成頻率的無線系統使用者應該不光著眼于合成技術的吸引力，而要確信是否整體性能表現符合他們的需要。率鎖住之前進行傳輸會對其它設備造成嚴重干擾。

頻率合成器性能表現存在的問題

    頻率合成器對于傳輸?shù)囊纛l信噪比（SNR）指標有主要影響。由于在絕大多數的無線話筒系統都采用了某些類型的音頻處理（如壓縮擴展）技術，上述影響不總是立即可見的。另外，基于靜態度量的詳細說明并沒有揭露這些問題。不幸地是，某些無線制造廠商依靠音頻處理來掩蓋由于各種設計折衷所暴露出來的問題，這也包括在頻率合成器中使用時出現的問題。然而，在每個字后加入“嘶嘶聲”或 “噪聲尾音”會使一個糟糕系統信噪比問題很清楚地顯露出來。該效應有時也稱作“呼吸聲”。在某種背景聲音存在時，此問題就尤為明顯，比如傳輸中斷，火車和地鐵中的隆隆聲，電梯噪音以及表演者的沉重呼吸聲。

    盡管頻率合成器噪音并不是該問題的唯一原因，但它卻是最普通中的一個。主要原因是相位噪音，有時也被稱作相位或頻率不定。在發射機和接收機上的頻率合成器很容易受到此問題的影響，而且每一個相位噪音是疊加上去的。接收機FM解調器不能把頻率合成器相位噪音與理想音頻調制區分開來，結果是低強度的噪音被引入音頻中來。此虛假的噪音“本底”造成每個字后夾雜的“尾噪音”，以及可聽見的強度差異。

    就許多原因來說，頻率合成器比晶體控制振蕩器擁有更多的相位噪音。相位噪音也會隨頻率的增加而提高，這使得UHF系統比VHF系統更容易遭受影響。為了部分彌補這種問題，UHF系統通常比VHF系統擁有更寬的頻偏（調制的增加）。在UHF頻段，如何設計一個極低相位噪音的頻率合成器是非常具有挑戰性的工作，好的設計與那些較低性能的設計比較起來更加復雜，也更加昂貴。相位噪音也影響到了通道間隔，與那些100千赫茲或更高通道間隔的相比，實現擁有25千赫茲通道間隔的高性能電路相當困難，而且價格也會更加昂貴。

    合成頻率的無線設備比起晶體控制頻率的設計更容易遭受機械振蕩和沖擊的影響。除非采取可預防的措施，粗暴操作或撞擊一個合成頻率的發射機或接收機很有可能在系統輸出中造成可聽見的“砰聲”。即使是這樣，發射機和接收機周圍也要十分堅硬，如此地設計是為了使對頻率合成器電路的振蕩和沖擊降至最低限度。電子瞬變也會造成嚴重問題。由于電池接觸可能會不牢固，靠電池供電的設備必須考慮防止直流線路上的噪音。依靠交流電源供給的接收機必須有充足的過濾和規則以防止電源瞬變所造成的影響并阻止噪音到達頻率合成器電路。

    頻率合成器的電量消耗與晶體控制電路比較總是相當高的。雖然在低功率高速數字電路的技術取得了長足的進步，頻率合成器的耗用電流還是比期望的要高許多。這對于需要極高速的頻率分配器電路的UHF無線設備尤為重要。在高性能UHF發射機中頻率合成器占用35%到50%的設備總體耗用電流是十分普遍的。數字電路也需要穩定的操作電壓，而這些往往是以犧牲了效率和降低電池壽命為代價而實現的。

   合成頻率的發射機會有偽輸出，正如晶體控制發射機一樣。然而除了發射機輸出頻率諧波，兩種類型的設備偽輸出也大不相同。晶體控制發射機有其特有的、大量的低強度的偽輸出，通常與載頻信號間隔10MHz或更大。合成頻率的發射機幾乎總是擁有與發射機頻率比較接近的低強度偽輸出。在絕大多數情況下，偽輸出會存在載頻信號的上方和下方，其數量與通道間距相等。

    如果發射機輸出頻率以100千赫茲的間隔分離，也就是說，在載頻信號上方和下方100千赫茲的偽信號將會出現。對那些習慣于晶體控制發射機的人們會很驚訝，按照他們的理解接近中心的偽信號經常會導致嚴重問題。合成頻率的發射機有時也會產生位于頻率合成-參照振蕩器頻點上方和下方的（通常為3到10MHz）的偽輸出信號。兩種類型的發射機通常都會輸出倍頻的偽輸出信號。一個設計良好的合成發射機普遍上比晶體控制發射機有較少的偽輸出，并且偽輸出信號強度也較低。

    當幾個系統同時使用時，頻率合成器的開和關會造成嚴重問題。幾乎所有的頻率合成器在最初打開時會產生大范圍、眾多的發射信號，需要一點時間以使數字電路將輸出頻率“鎖在”正確的值上。當開機時，如果發射機的頻率合成器初始化時發射的眾多信號正好有一個位于另外一個正在工作的無線通道頻點上，那么第二個系統將會受到嚴重的干擾。您會聽到最大的聲音強度“砰聲”。

    直到頻率合成器完全鎖住后，合成的發射機才可以進行射頻輸出。然而，有些設備并沒有終止射頻輸出的電路，或不能充分地降低輸出以防止進一步干擾。不幸的是，盡管對于發射機來講要達到FCC絕緣要求的最低限度并不難，但仍能造成該問題的發生，尤其是當發射機離接收機很近時。當關機時，某些設計也會產生瞬間干擾，當數字電路已經失去了對頻率的控制后，在很短的時間段內仍然有射頻輸出進行。此問題十分嚴重，因此在專業應用使用之前，核實合成的無線發射機是否可以“干凈地”打開或關閉是必需的。

接收機的性能表現

    在無線話筒系統中另一個重要的考慮因素就是接收機的選擇性和干擾抑制。頻率合成電路可以在大范圍內輕易地將接收機調整到指定的工作頻點中心。為了使接收機工作正常，在接收機輸入端的射頻濾波器必須以某種方式覆蓋整個頻率合成器的調節范圍。最普通的方法就是將接收機的射頻過濾器簡單地加大，可以容納所需的范圍。這幾乎總是犧牲了接收機的選擇性和抗干擾能力。調節范圍越大，性能的犧牲越嚴重。

    如果想要得到相當大的調制范圍，首選的方法就是為接收機配備電子可調諧的射頻濾波器。雖然此方法可以很好地工作，它的確有許多缺點，成本很高。額外的組件成本巨大且初始排列時很費時。濾波器頻率調整對控制信號來說實質上總是非線性的，需要必要的電路來存儲所需的控制信號閥值和產生正確的信號值。

    一種普通類型的電子調制射頻濾波器使用變?nèi)荻�極管作為調制單元。除非很好地加以實現，否則此類型的濾波器會在幾個種情況下波及性能表現。一種問題是，某些變?nèi)荻�極管，尤其是那些便宜的，會衰減濾波器的選擇性指標。這在UHF上是一個獨特的問題，任何小組件的功能缺陷將嚴重影響濾波器的性能。結果是與寬頻帶、不可調諧濾波接收機設計相比并沒有實際優勢。

    可調諧變?nèi)荻�極管射頻濾波器也可能受強大的射頻信號的影響而過載，這在無線話筒系統中是非常普遍的情況。當濾波器中源自強大射頻信號產生的電壓淹沒了正常工作的調制電壓就會發生過載。當這種情況發生時，濾波器調諧的變化和其選擇性會下降。有時，濾波器調整方向背離期望的信號而轉向干擾信號，嚴重地危及到系統性能表現。 使用其它調諧類型組件的濾波器，比如PIN（開關）二極管，在這種情況下會表現得更出色。

    理論上通過使用特殊的抗過載射頻放大器來改善寬帶濾波器接收機的性能是可能的。因?yàn)檫@些放大器的高電量消耗，此方法只對較大的交流供電接收機適用。不過，即使擁有復雜的電路，寬頻帶、可調制過濾接收機的性能表現仍舊不能與高品質的固定頻率設計的接收機相比。出于這種原因，只有高品質的，專業的合成設備才可用于苛刻要求的應用上。

操作員界面

    頻率合成器的程序界面是以一個長二進制代碼形式而代表的，或兩個較短的二進制代碼。必須將這種形式翻譯成對使用者有意義的形式。通常使用幾種方法來實現：某些方法簡單而某些方法相對復雜。在復雜的高端產品設計上，某些合成無線發射機和接收機使用面板上的微處理器來驅動LCD顯示。操作頻率可以以6位數字的形式直接顯示，如“702.625”。頻點也可在一個小型控制面板，蓋子內部或電池艙里，通過“上”和“下”按鈕加以調整。一般上來說，某種形式的電子鎖或外殼對于防止誤操作所導致的意外頻率改變是十分必要的。

    有些設備使用一種“通道和組”的方法。在這種情況下，基于某種原理，生產廠商在指定的組內標明某些通道的特殊使用頻率。許多可用的組，以及組內可用的通道隨不同的生產廠商而改變。尤其是，不同生產廠商之間由通道/組數量所代表的實際頻率幾乎總是不盡相同。如果出自多于一家生產廠商的設備在使用時，這使得此方法很不實用，并且當實際頻率一覽表相對于通道/組數量不可用時，將會出現嚴重問題。

    一些設備提供直接頻率顯示或通道/組顯示選擇。無論是哪種選擇，通常核實所有的可選設置以達到預期的目標是十分必要的。這不但耗費時間，而且如果當其它無線系統在使用時需要頻率的改變，這會是個大問題。也就是說，如果發射機瞬間向每一個中間頻段輸出一個信號，發生干擾的可能性很高。這甚至對接收機也有問題，因?yàn)樵谡{(diào)諧期間，短暫的多余音頻信號會發生。除非所有的頻率在性能表現期間保持不變，在取得最終頻率之前對于發射機采取措施以限制輸出是必要的。由于可能使用其它類型的設備，ENG的使用存在著危險性，不存在整體控制，并且可供設置時間已經很短，甚至沒有整體協調的時間。

    發射機上的LCD顯示屏提供直接頻率、組等等的顯示信息，使其具有直覺上的吸引力，但考慮到發射機是無線系統中最經常觸摸的部分，易碎性也將會是一個問題。簡單的用螺絲刀調節的超小型旋鈕關使之具有堅固，成本低和容易使用的特性。另外，不像其它帶有LCD顯示屏的設備一樣，旋鈕可以在發射機關閉時進行調整，這消除了當在變換頻點時可能出現的任何潛在的干擾問題。旋鈕也同時提供了快速訪問寬頻點范圍的方法，這與按鈕類型的控制一樣無需滾動過所有的中間選擇即可快速調整。

    接收機的顯示屏是相當有用的，尤其指那些用在錄音室或固定的安裝應用上。在這種情況下，通常特殊的接收機可以和多于一臺的發射機匹配使用。顯示屏可以確認將會接收到哪一個發射機的信號。另外，對于其它系統的干擾風險降至最低限度，操作員可以對任何無用音頻進行靜音。顯示屏對于其它用途也很有用，比如發射機低電量警告以及其它各種系統信息。最后，如果接收機在很遠的地方接收控制，前端面板接收機顯示屏將尤為有用。

操作中的問題

    合成頻點的無線話筒系統的一個主要吸引人的特點就是使用者可以快速地改變頻率。

在許多應用中，這也會是一個弊病。事實上，除非可將合成的無線設備頻率“鎖住”以避免在現場臨時變化或?qū)⑵湎拗圃谝恍〔糠诸A(yù)先建立的“可允許的”頻率上，否則一些經常使用大量無線系統同時工作的組織將不會使用它們。問題在于，將同時可用的無線頻率點增加到最大限度需要專業的頻率協調和對頻率利用的嚴格控制。在這種環境下，只有一兩套合成系統加上一位未經培訓的操作員會對其他無線系統造成嚴重的干擾問題，結果經常是耗資巨大。

    小規模上，任何在同一地點使用多于兩或三套無線系統的小組都會遇到小規模的問題。這在都市區域或當無線系統不在個人或小組的控制下時尤為真實。在這種情況下，改變頻率的能力就是干擾另一系統的能力。特別需要注意的是，造成互調的頻率之間的聯系并不是顯而易可見的，因此隨機的頻率變化總會對另一調整好的無線系統形成潛在的嚴重問題。

    合成頻點的無線系統也在ENG和其他類似應用場合中產生同樣的問題。由于在類似應用現場沒有統一的頻率分配的控制中心，而且現場工作人員普遍面對極大壓力，這些成為了日復一日需要面對的共同特點。當幾組不同的ENG工作人員在場時，為了提高接收效果，最后加入的小組的頻點增加甚至簡單的頻率改變將會給其他人帶來嚴重問題。假設希望較大工作范圍的無線用戶A改變了頻點，從而給用戶B帶來了互調問題。用戶B為了避免互調而同樣改變頻率，這給用戶C和用戶D帶來了干擾問題，依次地造成他們改變自己的頻率。現在用戶C給用戶A制造了一個新問題，而用戶D給用戶B帶來同樣的問題。當重要事件發生且沒人可以得到高品質的無線音頻信號時，這會開始又一輪的頻點改變，這種情況可能會一直持續。雖然在不同組織的用戶之間不可能對干擾有一個理想的答案，但在事件中瘋狂地改變頻點肯定是最糟糕的事情。

    合成頻率的無線設備對EFP、旅游團體、講師以及那些經常變化工作場所的音頻工程師而言，由于他們通常可對場所內的所有無線系統進行控制，通常是相當有價值的。由于它們可設置成拿走維修的設備相同頻點或是臨時應用在其它地方的設備相同的頻點，頻率合成無線設備作為備用的或“可移動的”系統時也可很好地工作。在適當?shù)念l率協調下，對于特殊事件活動頻率合成無線系統用來暫時加強現存系統的功能，其價值是無法衡量的。

干擾

-------

    在無線系統中，即使導致接收機較差信噪比輸出還有其它一些普遍的原因，無經驗的用戶經常抱怨“干擾信號”是引發噪音的關鍵。射頻信號（無線電射頻干擾）是最模糊不清的一個過程。關于無線話筒系統，干擾通常定義為引發失真或噪音的非預期性射頻信號。它也會限制操作范圍和失真。干擾會從外部射頻信號源，比如電視廣播中產生，或者可在無線系統本身中產生。在同一位置操作多個系統也會產生干擾。對于更加復雜的問題，干擾也可能是由所有這些干擾源相結合所產生出來的。

    在單一通道的無線系統中，干擾通常來自于一個外部射頻信號或靠近接收機的射頻噪音。這種類型的音頻射頻干擾通常源自系統載頻上的信號，或位于接收機內部工作的中頻頻點上。在多通道無線系統中，由于無線系統自身在整個系統內可以產生射頻干擾，無線電信號干擾是相當復雜的問題。

    多通道無線系統總是需要較高性能的設備，而不同于簡單的一兩個通道系統，原因如下：

    1.不論是單通道還是多通道配置，來自外部信息源的干擾對任何無線系統來說是一個問題。在多個接收機系統中，存在許多外部射頻頻率干擾的可能性。

    2.除了外部射頻頻率干擾問題，存在由多個接收機和發射機自身產生的“系統內部”射頻頻率干擾問題。這些“系統內部”射頻頻率干擾問題通常很多，并且比外部射頻頻率干擾問題更難解決。

    3.此外，外部干擾源與系統內的正常射頻信號相結合以引發額外的問題。

    理論上講將無線頻率的間距加大來避免諸多問題是可能的，然而這也同時限制了任意位置中無線系統最大可同時使用的頻點數量。如果在某一位置使用者需要大量的通道，那么其中的某些通道將會被放置得非常緊湊。就單獨的無線系統設計來說，這將劃分得清晰明了。

    頻率干擾的外部來源

    無線話筒系統在FCC（聯邦通訊委員會）分配的特殊說明的頻段中工作。每個人都想獲得更多的頻段空間，各種射頻設備在任何允許的功率強度下為他們工作。這類應用包括無線話筒，內部通訊聯絡系統，耳內監聽系統，遙控系統，通信系統，視頻信號，數字?jǐn)?shù)據傳輸?shù)鹊取：?jiǎn)單的事實是，可用的頻譜也是一種有限資源，無法滿足所有的需求。因此，留給我們的就只剩下“共享的頻譜空間”，在那里，無線話筒系統使用與其它“重要”用戶一樣的頻段。

    無線話筒系統通常工作在從150MHz到216MHz的幾個頻段中，這包括VHF電視通道7至13，或在470MHz到806MHz的UHF頻段（電視通道14到69）。在撰寫這本手冊之時，電視通道60到69（746到806MHz）重新劃分給其他應用設備。另外，從470到約516MHz的頻段也重新劃分給公用安全應用設備。更多頻譜使用的需求逐漸增加，而無線話筒的可用頻譜卻日漸減少。

    電視頻段之上是UHF頻譜的另一部分，從902到928MHz。此上部UHF頻段是由大多數不同應用設備（從車庫開門器和業余無線電到家庭用無線電話）所使用的“通用”頻段。一般上來說，902到928MHz之間的頻段對無線話筒系統不是一個很好的選擇，尤其是頻繁更換地點的專業音頻應用。實質上，該頻段中肯定有干擾。

    由于多通道無線話筒系統經常使用不活躍的電視通道，在特殊地區運行多通道系統時，你首先要考慮的一個因素通常包括分析本地電視臺。如果你嘗試用無線話筒系統與本地電視臺傳輸以相同的頻點工作，靠電池供電的發射機信號不太可能會壓過本地電視臺發出的信號（它可是靠胡佛大壩供電的！）。由于數字電視在廣播中出現，加上模擬電視廣播信號保持活躍，可用的頻段極大地減少了。

    也有許多商業無線廣播服務共享非廣播VHF頻譜，在頻率上與無線話筒分配的頻率相當接近。這種類型的干擾幾率較少，通常會導致某種程度的頻率互調，而不太會對無線話筒的工作頻率形成直接干擾。外部直接干擾源還可以出自雙向?qū)χv機通話系統，CCTV系統中有漏縫的電纜，臨時安裝的無線系統，無線內部通訊系統以及許多其它的無線設備。

頻率干擾的外部來源

    除了來自外部無線電設備的直接信號，也存在大量其他的頻率干擾源、這種干擾源被稱作“人類產生的噪聲”。這種干擾通常是寬頻段射頻噪音，它由許多不同類型的設備所產生，其中包括切換電源、計算機、計算機外圍設備、數字信號處理設備以及各種類型的電力設備。定位出自這些類型的干擾源的方法通常是一次關掉一個設備，并且在排除過程中找出事故原因。

    對無線系統做“聲音檢測”就像檢測聲音系統本身一樣必要。通常電視臺每天以連續的載頻信號24小時進行工作，因此，如果射頻信號是由本地電視傳輸所引發的問題，它將是個常量。然而，商業無線電服務通常在晚上5點到8點的上班時間進行工作，因此晚上的時間普遍沒有無線電信號的干擾。地區中其它無線電信號（存在許多這樣的信號）可能會在任何時刻工作，所以你不能簡單地預測它們何時會產生干擾射頻信號。

    最好的方法就是選擇不受干擾的電視通道，制訂完善的系統頻率協調方案并且只使用最高選擇性的、可以提供很好的互調和鏡像及衍生頻率干擾抑制的接收機進行工作。如果你不了解如何評價一臺特殊接收機的選擇性或IM抑制能力，可以打電話給生產廠商。如果他們不能給你詳盡的解釋，你應該尋求其它的解決辦法，因?yàn)檫@是任何無線話筒接收機最基本的方面之一。在廣告中做“大肆宣傳”是一件事，而值得信賴的射頻性能表現則是另一回事。

    互調

    所有的有源設備，比如晶體管，都是非線性的。當兩個或更多的信號以任何強度同時出現在非線性的電子設備中時，就會發生“互調”現象。在音頻放大器中，可以稱之為“互調失真”或“IM失真”。例如，如果兩個信號在電路組件中位于同一個點上，一個疊加和差頻信號就會產生。這稱作二次互調，由于包含兩個信號，每個頻率的一次諧波就是其頻率本身。

互調

    在這個二次互調的例子中，頻率（89和98MHz）屬于商業調頻無線電頻段。一般來說，即使商業調頻無線電頻段已經十分飽和，發射機通常發射出50千瓦的功率，但由于這些頻點離無線接收機的工作頻點很遠，所以接收機前級IF濾波器可以很輕松地將其過濾掉。因此，在該例子中185MHz的理論信號事實上從未在接收機上產生。除了在兩種例外的情況下（這兩種情況將在這章題為RFINSYSTEM中予以討論），像這樣來自兩個外部干擾源的二次互調很少在接收機上引發問題。

    即使具有很高選擇性的接收機接收前級也不能絕對避免“三次互調諧波”所造成的問題。在三次互調諧波的情況下，很多干擾信號同時離得很近并且接近于接收機的工作頻點。這種情況下，干擾頻率會恰好通過接收機上的前級濾波器并在第一個混頻器中產生互調信號。

    三次互調諧波會發生在三個信號的進行混合的過程中，或者一個信號與另一個信號的二次諧波的混合中。在無線系統中這主要出現在兩種地方；接收機的第一個混頻器上和幾個發射機之間。如果兩個發射機彼此間距只有幾英尺，發射機的輸出階段會將兩個信號混合而產生有趣的結果。

三次互調諧波

    在這個三次互調諧波例子中，184MHz的二次諧波與185MHz進行混合，產生一個剛好是183MHz的信號。由于183MHz的接收機會對這個互調信號和其自身發射機所發出的183MHZ信號同時做出響應，顯然這將對工作頻率為183MHz的無線系統會產生嚴重影響。無線電信號通過第二次、第三次、第四次、第五次、第六次、甚至是第七次組合以產生不同互調信號。

    在花費大量的時間來頻率協調并根據產地情況將天線最優化的進行安裝固定后，多通道無線系統能可靠地工作。如果你只使用專為多通道環境設計的高品質接收機，可靠性因素會得到顯著提高。接收機上的性能說明會有點含糊，但是，在最重要的說明中，多通道能力主要是通過選擇性和三次諧波抑制兩項技術指標來體現的。

    選擇性是一個衡量接收機前級濾波器帶寬和IF濾波器性能的指標。一個出色的接收機前級接收帶寬指標是在載頻信號周圍+/-7MHz范圍內，可以抑制超過的20分貝的射頻干擾。通常，使用位于IF頻率兩邊的、半功率（-3dB）點之間的帶寬數值來評價IF濾波器的性能。目前市面上可以見到的最高選擇性、固定頻點的接收機具有少于50KHz的IF帶寬和在帶寬為90KHz時60分貝的干擾抑制能力。高性能的寬頻帶系統使用寬頻偏，如+/-75kHz，這要求IF濾波器帶寬應有幾百赫茲以避免失真。

    “三次諧波抑制”是指需要導致與接收機內部工作信號相同強度（三次互調諧波）的干擾信號的輸入強度。不錯的接收機會有一個三次諧波抑制規定，大約為-15dBm。目前市面上可以見到的最佳接收機的三次諧波抑制規定約為+10dBm或更高。

頻率協調

  -------

    在無線話筒系統中，干擾是永遠不可接受的，但干擾會常常發生。當干擾發生時，聲音非常容易中斷，而且令人厭煩。對于負責無線系統的音頻專家，徹底消除這些問題往往花費巨大題。可是，無線干擾的大多數問題是可以預防的。只有相當少數的例子中干擾才不可避免。事實是，大多數干擾是由其它無線設備、廣播發射機、手持對講機和可控干擾源所造成的。應預先著手并循序漸進地、通過簡單的判斷措施來分析問題，可以極大降低帶來干擾的可能性。

    提前進行頻率協調工作，可以盡可能避免有害干擾的發生。可通過數學上地分析來判定每一個干擾源是否是干擾的潛在原因，如果是，就采用適當?shù)拇胧�。分析工作�?yīng)該在購買無線設備之前進行。如果了解了實際場所位置的足夠信息，場地中其它無線系統的情況以及無線電信號設備，無線經銷商或生產廠商可以為新設備選擇最優化的操作頻率。

    合成頻率的無線系統

    乍一看，可能會認為合成無線設備的使用減少了對頻率協調和分析的需要。在少數例子中，比如全部在一兩個組員集中控制下的很少通道數的幾個系統，這是成立的。在這些情況下，工作組通常能夠打開所有的設備并通過測試和發現錯誤找出無干擾的頻段。然而，即使是這種情況仍有缺點，由于在測試期間重新改造整個射頻環境可能會很困難。另外，互調強度完全依靠實際存在的信號強度，只將一臺發射機移近接收天線幾英尺處可能會引入許多額外的問題。

    在比較有代表性的情形中，大量使用合成頻率的無線話筒不但沒有消除對頻率協調的需要，而且會使工作變得更加困難。在許多廣播和制作環境中，幾個不同的制作組彼此間可能會運行極為相似的無線系統。如果其中的某個組將系統的頻率改變，很可能該變化會馬上給其它無線系統或者臨近的無線系統帶來問題。如果第二個制作組改變他們系統中一個或多個頻點，第三個制作組或第一個制作組極有可能遇到問題。如果沒有控制和準則，很容易發現這類情況是如何惡化的，因?yàn)檫@會浪費大量的寶貴制作時間。

    典型的折衷辦法就是為每一個組找出少數額外的、無干擾的頻點。如果想對頻率做一下改變，可以從附加的列表中選擇新的頻點，以確保其它制作組不會遇到新的問題。當然，困難的是找出額外的好頻點可能相當費勁，并且需要付出更多的努力以完成此項任務。為了將沖突最小化，絕大多數的工具最終采用某種中央控制類型的方式。

    這并不是不重視合成頻率無線系統所體現的價值。由于它能靈活地將故障系統重新調制，并與不同城市的不同電視通道協同工作，這使得設備利用得到了推廣，并且許多其它方面的好處使得合成頻率無線設備理所當然地大眾化了。我們想說的是在許多情況下，如果不適當?shù)丶右钥刂疲�在合成頻率無線裝置使用的地方可以引發許多潛在問題。擁擠的新聞集會活動就是一個最好的例子。

    程序與工具

    正如以上討論的那樣，計算機程序在進行頻率協調中或多或少是必要的。實質上，所有的無線系統生產廠商偶爾會使用這些程序。然而，由于需要做有效計算的數據不斷改變，他們經常不會讓經銷商和用戶得到此類程序，另外還需要專門的培訓來正確地分析計算結果。如果用戶得不到合適的應用程序，那么頻率協調怎樣實現呢？

    有幾種選擇。

許多無線系統生產廠商會對購買來的系統進行頻率協調，通常包括來自于其它無線系統廠商的現存無線設備。許多經銷商提供同樣的服務。如果使用不同品牌的設備，或許某個生產廠商提供這種服務而其它則不提供。

多通道使用環境的設計

   很明顯，正如我們?cè)陬}為“干擾和頻率協調”的章節中討論過的互調和干擾問題所意識到的那樣，一個多通道無線系統應用是多么的復雜。無線接收機從一開始就要著眼于多通道使用環境的設計，否則你將會遇到來自內部和外部射頻信號信息源的問題。

    射頻/供電分配

    從實踐的觀點來講，多通道無線系統必須提供將接收機“疊放”在一起以便共享天線的方法。簡單地將帶有獨立天線的接收機彼此疊放在一起會引發許多問題。具有超級外差法的接收機會從天線接口輻射射頻信號，并且在某些情況下，甚至直接地通過外殼輻射射頻信號能量。輻射的能量通常位于振蕩器的基礎頻點上或諧波的倍數上。當接收機彼此挨著擺放時，除非用某種方法將其隔離，否則它們會互相影響。

    將單一天線的輸出分配給一臺或多臺接收機要比它在分配之前復雜一點。首先，當信號分開后，發送給每臺接收機的單獨信號變?nèi)趿恕＿@意味著為了使每一臺接收機上得到足夠高的射頻信號強度以輸出可用的信噪比，必須要一個射頻放大器。除非在射頻放大器之前加上某種過濾，否則它也會放大多余的非工作頻段信號。最后，通過將接收機天線末端連接在一起，如果不提供某種隔離，接收機之間射頻的相互影響將會發生。

    因此，一個有效的多通道射頻信號天線分配器應該包括以下特點，如順序所列：

    1.前級過濾

    2.低噪音的射頻信號放大功能

    3.低損失，高隔離射頻信號分頻器

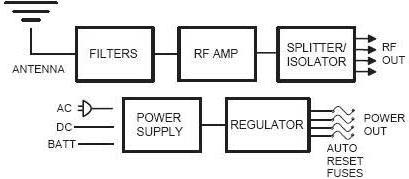

圖1

    圖1描述了單一天線的分配器。分集天線分配器將會為每個天線接口提供一個二級、離散的射頻信號路徑。現場制作用的小型天線分配器通常有DC供電分配。大型天線分配器，比如一個8路分集類型，通常只有一個射頻信號分配。

    另一個設計天線分配器的有效方法包括，使用一個非常強大的、具有高過載閾值（三次諧波抑制為+40dBm左右）且不帶濾波器的射頻信號放大器。在該種設計中的互調波將會降至最低限度，但是在現場制作用的小型設計中，由于電池供電是唯一的選擇，而此種設計需要消耗大量的電力，所以經常排除了這種設計。

    機械裝配

    在任何安裝中，使電源線遠離信號線通常是一個好的習慣。如果每一臺接收機都有其各自的電線，經常需要在架子或電纜盒中仔細的布線以避免在音頻線中引發的交流嗡嗡聲。這就是使用低電壓DC供電的接收機方便實用的地方。如果射頻信號分配模塊同樣包含DC電源分配，你可以輕松地將多通道接收機裝配有效地放在一起，而不會造成額外的復雜性。

    操作范圍

    一般情況下，安裝接收機天線以確保與發射機之間的距離在使用中不少于25英尺左右的范圍是一個不錯的習慣。發射機距離接收機的天線越近，產生的射頻信號就越強，互調波也越普遍。當然，如果發射機離接收機太遠，也同樣存在失真的危險。因此，最佳的辦法就是搭建一個多通道無線系統時，盡量確保發射機到接收機天線的距離控制在一個預期“空間范圍”內。一般來說，一個好的系統“空間”不能超過約100英尺，并且不要少于25英尺。當然，該“空間”的上、下限度會依使用設備的性能特點而有所改變。

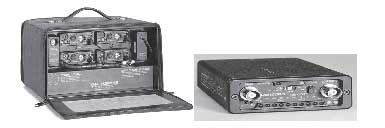

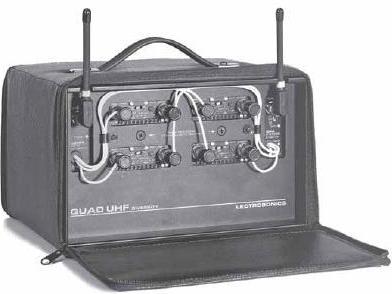

    但是一個肩式“背包系統”中的無線設備之間卻不可能保持這種距離。背包系統由幾臺接收機和一臺便攜式調音臺組成，調音臺的輸出給同樣位于背包中的兩臺發射機提供信號。在該種類型的設置中，使用小型的，靠電池供電的天線分配器在避免接收機和發射機之間的射頻信號相互干擾是方便和有益的。然而，因?yàn)檩敵霭l(fā)射機與接收機之間很接近，在頻率協調上需要采取極度小心以確保系統不會干擾自身。普遍上講，在接收機和發射機之間將頻率以較大的頻點隔離開是必須的，就像本章隨后強調的“系統的最終檢查”過程，以及本手冊中題為“干擾和頻率協調”的小節一樣。

    頻率協調

    勿庸置疑，對任何多于4或5個通道的多通道系統來講應該加以認真設計。具有10個或更多頻率的大型系統可能存在各種互調、串話干擾以及噪音等問題。在設計大型系統時使用計算機程序時必須的，這就如同對任何多通道無線系統執行完全檢查之前提供一個“起始點”。在高端無線市場中扮演重要角色的每一個制造商都會擁有和使用一套計算機程序來預測在多通道系統中的頻率兼容性。許多經銷商和專業咨詢公司也可以完成頻率協調。由于適當?shù)囊?guī)劃往往需要數千次的計算和大量時間，有時對這類服務會收取一定的費用。

    混合不同品牌的設備

    在大型多通道系統中，即使使用型號全部一致的接收機和發射機來試圖取得頻率兼容都是相當困難的事情，當各種不同型號和品牌的設備在一起使用時，情況會變得更加復雜。計算機化的頻率協調程序包括各種計算，這需要考慮IF頻率、振蕩器基本原理、諧波以及發射機和接收機設計的其它方面。把不同品牌和型號的設備混合在一起，想要預測所有的信號組合幾乎不太可能。

   天線電纜的長度問題

    距離很長的天線電纜將帶來的主要問題就是電纜中的衰減會造成射頻信號的丟失。通常，最好將天線電纜長度降至一個最小限度。然而，在某些安裝情況下，為了使天線位于適當?shù)木嚯x“空間”內（參見上一段的“操作范圍”），需要把天線放置在較遠的地方。不同類型的同軸電纜表現出不同的衰減量。查看你計劃使用的電纜的詳細說明，它會告訴你信號的損失量。

    把天線放置在距發射機較近的地方，較強的射頻信號可以在天線的接收端獲得。可是，額外獲得的信號可能會在電纜衰減中丟失，所以天線不是距離發射機越近越好。事實上，當電纜的長度增加過長時，在電纜中衰減的信號強度要比你縮短天線與發射機之間的距離所獲得的額外增益還要多，反而得不償失。

    例如，RG-8或RG-213是兩種普遍用于UHF頻率的同軸電纜，其信號衰減量為每100英尺7dB。如果天線離表演者有25英尺，天線上的信號強度平均會為-30dBm。如果在天線和接收機之間使用¼英里長的電纜，那么接收機上的信號強度將會少于93分貝或者-123dBm。這甚至比需要檢測的信號都少，更不用說可用了。

    比較起來，如果我們只在發射機和接收機的傳輸中使用電纜的話，那么隨著每一次距離的成倍增長，將會有6dB的損失。現在，位于¼英里處的信號會比25英尺處的低36dB。接收機上的信號平均為-66dBm，接受效果相當不錯。再做一個荒謬的比較，一英里長的RG8電纜會有369分貝的衰減損失，在電纜的天線末端需要457萬億、萬億瓦的功率進行放大以產生足夠的可用信號供給接收機。這么大的功率會在眨眼之間完全耗盡一節9V電池。

    短期看來，同軸電纜可以在接收端提供若干性能改進。例如，100英尺長的電纜比在空中廣播要好。在空中傳播時，到達接收機的信號為-42dBm，而使用電纜時接收機端的信號則為-37dBm，也就是說，使用電纜有5dBm的提高。可是，有時必須使用電纜，比如當接收機安裝在金屬支架上時，或者放置在屏蔽良好的控制室中。該討論的目的在于說明使用長電纜線傳輸方式中的一些缺陷。

    來自Lectrosonics的獨特設備可用于處理長電纜線的傳輸過程中的問題。UFM50濾波器/放大器是一種小型的設備，它包括陶瓷諧振前級過濾器和內嵌設備中的高品質射頻信號放大器（帶有可調制的增益設置以補償發生在長距離同軸電纜上的丟失）。

圖2

    UFM50可通過外殼上的接口由外部DC電源供電，或由高品質、機架式天線分配器上BNC輸出插孔進行直流供電。

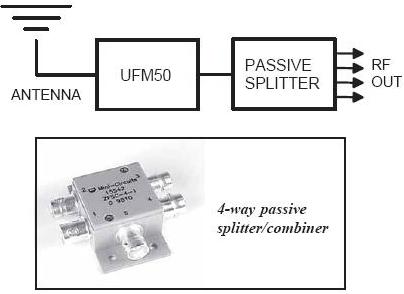

    用作天線分配器的UFM50

    當與高質量的無源分頻器一起使用時，可以利用UFM50來實現高性能、小型天線分配。將UFM50的輸入連接到天線，而輸出則連接到分頻器的輸入接口上。高質量的無源分頻器，比如此處顯示的這個，是一種少數公司提供的專業設備，不過它們可以容易地從無線電通訊公司，當然還有Lectrosonics公司獲得。

UFM50

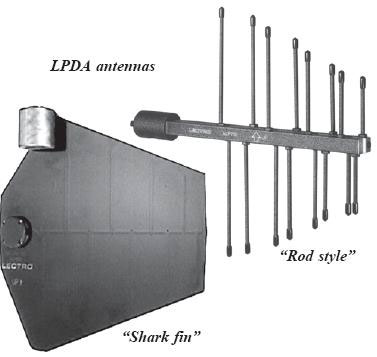

    天線帶寬

    當使用單個天線為射頻分配系統提供信號時，天線的頻率帶寬成為一個需要考慮的因素。主要關注的是連接到天線的接收機必須在天線帶寬范圍內進行工作。即使接收機的工作頻率接近于天線帶寬的邊緣會造成輕微的信號損失（3到6dB左右），射頻信號的少量遺失通常不是個問題。當無線系統總是工作在接近臨界點或者復雜的多通道情況下工作時，不管用什么方法，最好采集盡可能多的射頻信號。在這種情況下，盡量將電纜傳輸中信號的損失降到最低限度往往成為了一個系統能否工作的關鍵指標。

    最終系統核查

    在“干擾”一章所強調的核查過程對于多通道無線系統來說應該是一項標準的例行公事。該過程首先檢查接收機在開與關的狀況下是否有串話干擾。然后將發射機依次打開，檢查二次互調。接下來，打開所有的發射機，并且將它們依次關閉以檢查三次互調諧波問題。

    最后，將所有的設備打開，依次監視每一個系統的音頻輸出以檢查電纜是否有損壞、強度設置、間斷連接等等。當兩個或多個無線系統在同一個房間中同時操作時，要在任何時間遵循此核查過程。

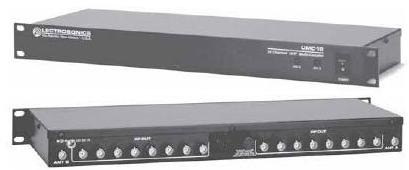

  接收機天線分配器

    ------普通的天線分配器類型

    由于在各種應用中對更多通道無線話筒的需求不斷增長，為了滿足需求并簡化實現方法，現在有許多可用的高性能天線分配器，它可以把多臺接收機組合成一個便利的集成系統。天線分配器有各種不同的配置以便提供射頻分配、射頻和電源分配、以及完整的系統（提供射頻、電源分配和安裝接收機的機械裝配套件）。

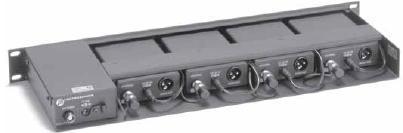

    機架式8路分集射頻信號天線分配器

機架式8路分集射頻信號天線分配器

    對于高端錄音室和舞臺應用，許多公司為了使8個接收機可以共享一根天線從而引進了天線分配器。高品質的天線分配器，比如下面這個，通常只有射頻信號分配，它提供110到240VAC或DC供電、前級過濾、高過載射頻信號放大器和高隔離射頻信號輸出。此處照片中顯示的設備具有帶寬為50MHz的陶瓷諧振濾波器，以及傳輸線路（“條形直線”）隔離器/分離器。

    4通道機架式射頻信號/電源分配器

4通道機架式射頻信號/電源 分配器

    與各種小型VHF和UHF接收機的使用，Lectrosonics為小型接收機提供了多樣的UHF和VHF機架式天線分配器，這包括射頻和電源分配以及一個19”機架式機械裝配套件。

    UHFQuadPak射頻/電源分配器

UHF Quad Pak 射頻/電源 分配器

信噪比

   ------

    當發射機在周圍移動時，接收機天線上的射頻信號強度會大范圍的地變化，絕大多數是因?yàn)榘l(fā)射機到接收機的多路徑傳輸和整體距離的變化所造成的。環境中的背景射頻信號噪音也會發生波動。射頻信號噪音或干擾信號會產生各種雜音。

    通常，系統中的背景噪音足夠低，并且音頻信號可以很好地將其掩蓋，但是當接收機的射頻信號強度降至很低或背景噪音很大時，噪音是可以被聽見的。此外，還有影響無線系統信噪比的其它幾種不同的因素。

    下面任何一種因素都可能導致跑頻或噪音：

    1.發射機輸入增益太低

    2.發射機到接收機的距離（操作距離）太大

    3.在接收機天線附近的環境射頻信號噪音

    4.在接收機天線上的多路徑傳輸信號相位抵消

    5.發射機和接收機天線之間通路上的障礙物。

圖1

    發射機到接收機的距離

    發射機到接收機的距離會對無線系統的信噪比產生重要影響。當把發射機移到距接收機較遠的地方時，整體信噪比變得更差，接收機信號也變得更微弱。當系統接近其操作范圍的限度時，失真變得更加頻繁，因而你會聽到逐步形成的背景噪音。

    就靜默斜率來講，各種接收機的設計會有明顯差異。靜默斜率是衡量接收機在微弱射頻信號強度時可以獲得全部信噪比的能力。當天線上只剩幾個微伏的射頻信號時，一個高品質、窄頻段的接收機才開始靜默啞音。而低成本、寬頻段的設計的接收機，即使在天線上還有很高強度的時候，就已經開始靜默處理了。當然，在接收機設計中將有許多因素會影響到靜默能力，我們先不考慮這些因素，一個窄頻段接收機有其特有的優勢，因?yàn)樵谡�頻段的設計中敏銳的過濾功能可以避免從周圍環境中收集太多的噪音。

    發射機輸入增益

    為了確保無線話筒系統能有一個最優信噪比輸出，調節發射機的輸入增益是最為重要的單一調整因素。接收機輸出的音頻信噪比永遠不會比它在發射機輸入處強。如果在發射機上輸入信號十分吵雜，要把信號恢復到其最初的質量，我們也無能為力了。使用發射機上的增益控制來調節音頻強度，同時觀察安裝在發射機和接收機上的表頭顯示。

    在調節發射機輸入增益時往往遇到的最困難的地方在于，在實際表演或使用之前，如何盡可能精確地復制使用者的聲音強度來進行預演。顯然，為了正確地設置發射機的輸入增益，你需要某種測量表頭或指示燈來盡可能精確地設置。表頭或者指示燈必須指明發射機中無線電信號的調制強度和壓縮限幅程度。通常在接收機上設置有表頭或者指示燈，但是發射機段安裝指示燈總是更實用，因?yàn)樵谡{(diào)試設備期間佩戴發射機的測試人員或許不能接近或看到接收機上的顯示數據。

圖2

    其它引發噪音和失真的原因

    在發射機和接收機之間的通路上，任何障礙物都會增加可聽到的背景噪音。當操作范圍加大時，發射機和接收機天線直接路徑上的障礙物也會產生同樣的效果。

    接收機天線上的多路徑傳輸相位抵消會產生可聽到的短暫背景噪音。這就是一種跑頻現象，將在題為“分集接收”的章節中予以詳細討論。當接收機天線上直接和反射到達的射頻信號之間發生相位抵消時，來自發射機的音頻信號或許不能強到足以淹沒背景噪音的地步。此問題又叫做“噪音增強”。

    接收機天線附近的環境射頻信號噪音源是另外一種影響接收機信噪比輸出的原因。數字切換設備、電源等等，能夠輻射寬頻段射頻信號噪音。如果像這樣的噪音源位于接收機的天線附近，射頻信號噪音量會提升噪音本底。換句話講，增加的射頻信號噪音降低了無線系統的信噪比。

    如何擺放接收機天線以獲得可靠的射頻鏈路

    監控音頻信號強度相當簡單，可是，射頻信號強度卻很難測量和評估。除此之外，射頻信號總在不斷變化中。總體來說，除了來自發射機的單一信號之外，還有更多的其他射頻信號同時也會到達接收機天線。許多這樣的射頻信號幾乎不可能預測。

    某些接收機有射頻信號強度顯示的功能，這在決定總體射頻信號強度時非常有用。你可以進行一個實際場地的走動測試，同時觀察射頻信號強度顯示的數值。當發射機在某個特殊位置時，如果射頻信號強度降低了，重新調換接收機天線的位置，以使得天線所在的新位置距失真發生的地點至少幾英尺遠。

    能夠得到最強射頻信號強度的天線所在位置并不一定是可以產生最佳信噪比的地方。這是因?yàn)椋�在某些安裝中或許天線放置在了距離射頻信號噪音源很近的位置（頻率合成器、切換電源、計算機等等），由射頻信號強度測量表顯示的額外信號強度可能包含大量的射頻信號噪音。我們認為，走動測試的同時認真聆聽接收機輸出的音頻信號才能證明哪一個地點才是最佳的接收點。

    即使你可以使用一些非常昂貴的射頻信號測試設備來評估系統所處的環境，想要預測隨后可能發生的、來自外部信號的射頻信號干擾仍然是不太可能的事情。防止干擾問題最保險的方法就是對任何重要應用時永遠只使用高品質、高選擇性的接收機。

解讀無線話筒的指標的意義

 -------

    任何產品的規格說明總是受到產品所售市場中所流行的主要技術指標的影響。每一個制造商都在“規格說明策略”上做文章。并沒有嚴格地控制尺度，所需遵循的標準更是少之又少，因此在做有意義的比較之前，你通常需要限定或說明一套特殊的指標。

    解釋并比較傳統音頻設備的指標已經是比較困難的事情，而無線話筒系統則更加復雜。甚至，更加不可原諒的是，一些無線話筒制造商公然違反商業道德，他們出版的規格說明甚至是錯誤的。

    無線話筒系統的性能表現從試驗工作臺到實際應用會發生相當大的變化。在實驗室中將檢測設備直接連接到接收機并測量各種性能指標所產生的結果，與實際應用中，接收機的輸入信號是來源于幾百英尺遠的發射機所產生的微弱無線電信號，測量結果會有完全不同。我們可以有把握的假設，所有被出版公布的無線話筒性能指標都是在理想的射頻信號環境和發射機到接收機之間保持最小距離下所測得的。

    你應該總是對那些沒有說明測試前提條件和數據沒有完整性的任何煽動性的性能指標保持懷疑的態度。任何時候，如果一個關鍵指標離譜到無法解釋或者壓根就沒有被提及到，這通常都是由于制造商要故意掩蓋其產品的低劣表現的借口。在少數情況下，也有可能是因?yàn)橹圃焐掏耆�忽略了在資料出版中加上產品說明了。我們Lectrosonics想說，我們從不忘記像指標說明這么重要的任何東西，坦白地說我們也是人，如果你的產品說明中少了某些資料，請與我們聯系。我們將十分高興地告訴比你缺少的資料更多的東西。

    靈敏度

    好：20dBSINAD時1uV

    出色：20dBSINAD時0.5uV

    該指標是指為產生一定信噪比輸出所需要的接收機的射頻信號輸入強度。可以通過幾種方法來衡量或評價接收機的信噪比的性能，但最常用的方法是“SINAD”和“S/NRATIO.”

    此處有6個關于敏感度指標的例子，它們出自不同制造商的印刷資料中。奇怪的是，所有這些測量值都是從同一臺接收機上獲得的。

    在輸入為0.34uV時12dBSINAD

    在輸入為0.30uV時12dBquieting

    在輸入為0.27uV時12dBS/N

    在輸入為0.45uV時20dBSINAD

    在輸入為0.47uV時30dBS/N

    在輸入為1.20uV時50dBS/N

    所有這些測量指標均被稱作“靈敏度”，可是它們事實上衡量的卻是接收機性能表現的不同方面。顯然，當在做選擇性對照時，有必要“一個個蘋果的”進行比較。以上數據清單顯示靈敏度如何改變完全取決于測量是如何進行的。以上測量數據都是通過一個與人耳對噪音反映相接近的“A”加權濾波器而得到的。大多數制造商會使用這種濾波器，因?yàn)樗�能將測量值提高3dB-6dB。

    SINAD是一種測量方法，它的指標接近于可聽見的背景噪音。在帶有微弱射頻信號、最大頻偏的狀態下，測量包括信號＋噪音＋失真的接收機輸出的強度。于是在減去音頻信號（系統仍在運行）并測量剩余的噪音和失真后，二次測量就完成了。第一次和第二次的測量結果用一個比率來表示。因?yàn)樗�有效地從電路上去掉了壓縮擴展器的影響，SINAD在低強度射頻時可能是最穩定靈敏度的系統指標。既然SINAD測量方法是系統在實際運行中全頻偏的情況下進行的，這比單一的信噪比測量方法更加現實可行。

                                信號+噪音+失真
    SINAD（信號-噪聲及失真比）=---------------
                                 噪音+失真

    S/NRATIO是一種測量方法，當系統在給定射頻信號強度上運行時，它接近于在演講停頓中所聽到背景噪音。這是衡量靈敏度另一個有效的比較指標。它被定義為所需要產生一定S/N比例的射頻信號量，通常為50dB。50dB的S/N比率代表著最小的可用靈敏度，并且符合一般聽眾所能夠接受的程度。在全調制狀態、給定的射頻信號強度下，通過測量系統來決定S/NRATIO，接收機的輸出為最大值，然后關閉音頻調制并測量剩余噪音。這會產生所需信噪比的射頻信號強度。這樣就可以根據信噪比來對接收機的靈敏度進行評價。

    該測量方法的問題在于，壓縮擴展器將把它實際指標改良翻倍。SINAD的確是一種評價接收機的較好的方法，但是它不產生向S/NRATIO一樣好看的數字。

    音頻失真

    好：在1KHz時少于1％

    出色：在1KHz時少于0.5％

    通常上說，這些數字簡單明了，并且可以直接加以比較。普遍使用1KHz信號來測量失真值。由于壓縮擴展器在低頻時增加失真，而窄頻段IF濾波器會在高頻加大失真。同一系統在100KHz時的失真為2.5%，而在1KHz0.4％。

    動態范圍

    好：90dB

    出色：105dB

    該數字應該是簡單明了的量化尺度，但某些制造商也將限幅器的動態范圍和增益控制范圍包含進來。有時，這樣做是因?yàn)榇蛴≥^好的數據要比設計一個出眾的產品容易，但這也會是防止其它“更好”數據的自我保護。記住，動態范圍測量時的前提是發射機和接收機盡可能的靠近。當發射機距離接收機50英尺或者更遠的時候，測試數據會明顯降低。

    調幅抑制

    好：未指定的射頻強度下50dB

    出色：在給定射頻強度范圍內為60dB（如從20uVto50mV）

    該量化尺度表明接收機是怎樣出色地抑制由熒光燈、其它電子設備中的橋式整流器、SCR調光器以及相似的電源電路形成的射頻信號所導致的調幅干擾。如果在全部假定的情況下，通常只在一個射頻信號強度下進行測量（產生最佳數據的強度），但應該在更大的范圍上實施，由于現實環境很少能夠“簡單、友善”地為接收機提供優化的射頻強度。

    鏡像及衍生頻率干擾抑制

    好：80dB

    出色：大于100dB

    在所有無線接收機的混頻器工作階段，都會有兩個頻率滿足設計中的IF頻點要求，只要與混頻器有關，每個頻率都是相同的。這兩個頻點相等地分列在振蕩器頻點的兩側。例如，如果接收機的IF頻點為10.7MHz，發射機的頻點（載頻信號的頻點）為179MHz，那么接收機中本地振蕩器頻點必須是168.3MHz（179.0–168.3=10.7MHz）。該接收機將會有一個為157.6MHz的鏡像及衍生頻率頻點，因?yàn)?57.6和168.3的本地振蕩器之間的差頻也是10.7MHz（168.3-157.6=10.7）。如果不考慮接收機前端中的射頻信號濾波器，接收機會對157.6MHz的鏡像及衍生頻率頻點像對“正確的”179MHz頻點一樣敏感。

評估無線話筒系統

 -------

    盡管操作無線話筒系統有時會很復雜，但我們可以進行一些簡單的測試（而無需專用測試設備）來了解無線話筒的主要性能，非常具有實用性。

    無線話筒在定義上講仍舊是“話筒”。它唯一的設計目標就是為各種應用產生準確的音頻信號。話筒為“無線式”的意思就是無需附著的連接電線就可以應用。

    在你決定購買或租借使用系統之前，建議使用以下測試來幫助你評定特殊無線話筒系統的質量。每一個測試將會對系統的特別類型的性能和問題進行檢查。為了獲得系統質量的整體評估，最好盡可能的進行多次這樣的試驗（但不必作所有的），因?yàn)槟銜?huì)發現某些設計在某些區域表現不錯，而在另一個區域則會很差。只進行一兩個測試對于要獲取較好的整體評估是不夠的。

    “車鑰匙測試”

    這在高端無線制造商中是一個受歡迎的測試。此簡單的測試揭示了無線話筒如何能夠出色地處理高頻段音頻瞬變，同時能夠反應出整個系統中音頻處理鏈路的質量。

    在無線系統中接駁一付可在非常高聲壓級時完全屏蔽嘯叫的耳機或一套音頻系統。最好能夠通過耳機或者音頻系統可以在隔離鑰匙串產生的原聲的情況下專心傾聽接收機的音頻輸出。按照平均的說話音量設置發射機上的輸入增益到正常值。

    靠近話筒輕輕地?fù)u動鑰匙串使其發生叮當聲。距離話筒一英尺左右搖動鑰匙串，然后一邊搖一邊慢慢遠離話筒，直到你距話筒8到10英尺遠。傾聽從接收機中傳出的音頻。它聽起來是像鑰匙串在晃動還是被壓碎了的一包土豆片？

    接下來，在晃動鑰匙的同時讓某人在無線系統中講話。留心聽說話者聲音的失真。把鑰匙拿離話筒一英尺左右，然后再到8到10英尺遠的地方，留心說話者聲音上的變化效果。

    除了采用有線電纜連接的話筒外，對任何其它無線話筒而言這會是項非常困難的測試項目。你所聽到的結果會告訴你，在該設計中輸入限幅器和壓縮擴展器的啟動和延誤時間是否出色，并且讓你明白在現實生活中你可以從無線系統中獲得怎樣的音頻質量。

    鑰匙環上松散擺動的金屬鑰匙會產生大量高頻瞬變聲音。未能通過此項測試的無線系統通常在平時的應用中也會歪曲人聲中的齒擦音。通常聽眾并沒有注意到這種高頻瞬間失真，因?yàn)辇X擦音沒有特定的頻點而更像隨機噪音。歪曲的隨機噪音的聽起來仍舊像噪音，所以不容易察覺。然而，在這個鑰匙串試驗中，在很多失敗的無線話筒中輸出的音頻信號中，本來清脆的鑰匙串碰撞的聲音在接收機端卻沒有清晰的音質，而取而代之的是聽到低沉的聲音，好像某人的手放在了嘴和話筒之間。鑰匙串測試將會提醒你仔細傾聽聲音的任何失真。鑰匙串測試也會展現被超聲波擾亂的無線話筒的音頻電路。鑰匙發出脆響的峰值能量實際集中在30KHz，在人類聽力范圍之上。如果發射機中的電路不把超聲波過濾出去的話，壓縮擴展器將會做出錯誤的反應。因?yàn)槿寺曋械凝X擦音也含有超音波，所以這是一個有實際意義的試驗。由于你聽不到的聲音會造成強度上下不定，超音波過載將會使齒擦音聽起來刺耳。

    低頻“敲擊測試”

    這項測試將會揭示無線系統的內在信噪比和壓縮擴展器是是否能夠出色地處理低頻音頻信號的。“內在固有信噪比”展示的是無線話筒本身在經過壓縮擴展器優化處理之前的信噪比指標。

    該項測試需要在一個最小背景噪音、極其安靜的環境中聆聽來測試。把發射機和話筒放在與接收機不同的房間里，或者使用高隔離耳機來監聽接收機的音頻輸出。無論在那種情況下，總會在話筒附近聽到最小的背景噪音。足夠高強度的背景噪音將會使本項測試無效。

    以正常的聲音強度設置系統，然后將發射機和話筒放在桌子或柜臺上。攥緊拳頭并輕輕地敲擊桌面（不要用關節敲擊）。我們希望通過這種方式在話筒周圍產生一個低強度、低頻“敲擊聲”，來啟動無線系統上的壓縮擴展器處理。

    試著用拳頭改變你敲擊桌面的程度，嘗試找到一個可以剛剛啟動壓縮擴展器處理的盡可能低的聲音強度，同時仔細聆聽接收機輸出的音頻信號。你在“敲擊”桌面時，會聽到與敲擊聲音夾雜在一起的像“嘶嘶聲”或“嗖嗖聲”的背景聲音

    我們的想法就是傾聽當“敲擊聲”發生時，有多少背景噪音釋放到無線系統中，并且也想知道在無線系統中聽到的“敲擊聲”是否與現實生活中的一樣。

    這個測試可以很好的顯示出單頻段壓縮擴展器和帶有DNR過濾功能的雙頻段壓縮擴展器之間十分明顯的性能差異，同時也可以揭示無線系統的信噪比性能表現。

    在測試期間把發射機增益設置成正常音量強度，你所聽到的結果將會與系統在實際使用中所表現出來非常相似。

    盡管不是一個標準測試方法，結果卻同樣有趣。首先設置發射機輸入增益調整到最小值，然后將接收機輸出調至最大值，最后再進行敲擊測試。這樣做的唯一原因就是幫助理解在正常使用中系統究竟壓制了有多少噪音，并同時強調調節發射機輸入增益到合適位置何等重要。

    使用大量預加重/去加重作為噪聲衰減的無線話筒系統設計很可能在“敲擊測試”中進行得十分順利，然而同樣的系統卻很可能在前面的“鑰匙串測試”中令人大失所望。

    檢查輸入限幅器工作范圍

    在這項測試中，你需要對著話筒制造點兒噪音，但要能夠在十分安靜的環境下監視接收機的輸出。最好由兩個人來完成。這項測試的目的在于傾聽發射機輸入限幅器是否能夠出色地處理剛好在平均強度之上的音頻峰值。

    以平均的聲音強度設置好無線系統，以使系統在完全調制狀態時可以達到聲音的瞬間峰值，同時話筒要距離講話者的嘴兩英尺。當說話者以均勻的語調講話時，將話筒逐漸移近他的嘴。當話筒距離嘴很近時保持話筒在嘴的一側，以保證不讓急促的喘氣聲進入話筒。如果發射機的限幅器很差，或者根本沒有限幅器，信號將會越來越大，隨后當響度增強時，信號開始發生扭曲。具有較好限幅器的系統中，聲音將會一直上升到最大值，然后即使你把話筒拿得再近，聲音將會保持在一個適當?shù)囊袅繌?qiáng)度上。

    當話筒移近講話者的嘴時，由于距離的變化可能會導致聲色發生變化，但是系統應該在不失真的情況下能夠處理大量的過載。你也可以通過沖著話筒叫喊來測試一個限幅器，但是要記住講話者從說話到叫喊時，它們的特征將會發生變化。一些無線系統設計嘗試通過為使用者提供較低的話筒增益來防止過載。當射頻信號變得微弱時，這個折衷辦法將會產生較差的信噪比。通過拍手或者其它方式產生的尖銳的音頻峰值也是衡量限幅器好壞的不錯的測試方法。

  “步行測試”

    正如名字所暗示的那樣，測試中一個人邊行走邊沖著發射機講話，而另一個人傾聽接收機的輸出。

    一個無線系統有兩種不同的“步行測試”

    檢查最大操作范圍

    檢查近距離靜默和分集性能

    在執行這些測試之前，無線話筒系統應該按照其實際應用中的情況加以設置。話筒和發射機必須與講話者實際使用中安放在身上的位置一致，接收機必須連接到實際需要連接的任何其他設備上，同時電源和天線也要同實際應用中的那樣連接和擺放。如果系統不按這種形式連接，步行測試的結果將不會有任何實際意義。不要將發射機或接收機上的天線移走以嘗試模擬極限操作范圍，因?yàn)檫@會改變某些接收機的工作方式，比如Lectrosonics某些型號上使用的SmartSquelchTM智能靜默和SmartDiversityTM智能分集接收電路。

    檢查最大工作范圍

    經典的步行測試就是要了解在系統輸出的失真嚴重到無法工作之前，你能戴著發射機走多遠。你可以一直走到發生了8至10次的失真，并把當時的距離定義為范圍限度。或者，根據自我估算，一直走到失真或嘶嘶聲的積累到了一個你不能容忍的地步時。當比較兩個或多個不同的無線系統時，對于每一個步行測試重復完全同樣的線路是非常重要的，在同一位置將接收機和發射機以相同互聯的方式安置在身體上，應用相同的標準來定義范圍限度，否則就不是一個有效的比較。

    即使系統的最大范圍剛剛超過你通常需要的范圍，該項測試將會揭示接收機的選擇性的好壞，以及在微弱的信號狀況下系統能夠進行正確地處理。

    靜默和分集接收性能的短距離測試

    “短距離”步行測試旨在檢查接收機是否能夠出色地處理發生在較近的操作范圍上、較強射頻信號接收狀態下的多路徑傳輸空值。不要將發射機或接收機上的天線去掉而使情況更加惡化，因?yàn)檫@會使測試的有效性變得沒有意義。

    設置與上述相同的無線系統，但不要找多路徑反射過多的地方，比如有許多金屬文檔柜或存物柜的區域、中小型金屬建筑、金屬拖車等等。將接收機天線放置在金屬表面約幾英尺以內來增大天線上的多路徑抵消。分集接收機上的天線各自至少需要1/2波長以取得分集接收技術的最大效益。如果在實際應用中接收機不能按照此方式加以配置，那么將天線擺放在使用時的位置。

    一邊戴著發射機在區域周圍走動，一邊講話，嘗試找到失真或靜默（音頻靜音）發生的地點。在距離金屬表面幾英尺范圍內移動發射機或許有助于產生多路徑跑頻所需的條件。

    這項測試的目的就是查看系統是否容易跑頻，并同時尋找發生在跑頻期間是否會輸出高聲壓級的沖擊噪聲。一個有效的分集系統會使尋找跑頻點變得困難，這將會告訴你關于分集接收電路如何有效工作等東西。在大平均射頻信號強度情況下、萬一跑頻的確發生在接收機上，接收機應該在跑頻期間簡單地為音頻靜音并同時不允許發出任何噪音或噪音脈沖。

    在近距離的情況下，接收機中活躍的靜默處理是最佳方案，因?yàn)樗鼘⑾�除因跑頻所產生的噪音脈沖。然而，它也會縮小如先前測試中的最大操作范圍。不太活躍的靜默允許最大操作范圍，但是通常在近距離跑頻時允許噪音脈沖輸出。

    這兩個測試說明了傳統靜默系統在近距離和遠操作范圍之間無法同時兼顧的窘境，同時說明了像LectrosonicsSmartSquelchTM智能靜默系統的優勢，它能夠像系統實際應用中的那樣，在近距離與遠操作范圍之間對自身進行自動優化設定。

    以上兩種類型的步行測試完成后，你將會清楚的明白在實際應用中那些是可以期待的。某些系統或許提供出色最大范圍特性，但在近距離、多路徑情況下證明是嘈雜的。其它系統可能在近距離測試中表現良好，但在最大工作范圍的測試上卻很差。當然，理想的無線系統在這兩方面都會表現得很出色。

    通過電纜連接的A-B測試

    找兩個一樣的話筒，一個與音頻電纜連接，另外一個與無線系統連接，以進行傾聽測試。這樣做的竅門就在于使兩個話筒的收聽強度完全一樣。即使強度有細微的差別，人耳也無法辨別出這種聽覺差頻。

    將話筒放在離聲源或人嘴等距離的地方以使得相同信號可以進入兩個話筒。在電纜連接和無線連接之間來回切換的同時讓聽眾比較來自不同設置所發出的聲音。當然最好蒙著眼睛進行這項測試，聽眾沒有辦法識別到底監控的是哪套設置，之后對測試結果做一下記錄。

    作為“實體檢查”，將兩個話筒互換一下，再次傾聽并查看是否話筒本身存在著與第一次比較時一樣的、可辨別的細微差異。

無線話筒術語詞匯

  ------

    AM:調幅調制（載波信號強度發生改變）

    CARRIER:載波信號：無線系統的操作頻率，一個固定頻點的無線電信號隨著音頻信號內容的變化將進行頻率（調頻）或強度（調幅）變化。

    COMPANDOR:壓縮擴展器：一個使用編碼和解碼過程的噪音衰減電路。發射機將動態音頻信號加以編碼（壓縮）而后由接收機對動態音頻信號進行解碼（擴展）。發射機中的壓縮器和接收機中的擴展器必須完全互補。

    dBi:比作等向性天線的增益分貝

    dBd:比作偶極子天線的增益分貝

    注意:dBd比dBi高3dB

    DETECTOR(DEMODULATOR):解調電路（解調器）：接收機中的電路，用以從信號中恢復信息（音頻）

    DIVERSITY:分集式接收：通過使用兩個或更多的天線和接收機來減少或消除多路徑跑頻的一種方法。此最常用的方法包括雙重天線相位切換、雙重接收機音頻切換以及“比率分集”音頻組合。最有效的方法是比率分集組合。

    DROPOUT:跑頻：當發射機在房間的某個位置時，載波信號和聲音的瞬間丟失，或者是背景噪音的增強。移動發射機（即使只是幾英寸）通常會將聲音恢復到正常。

    FM:調頻（載波信號頻率發生改變）

    FRONT-END:接收前級：接收機中過濾的第一級。即跟隨在接收機天線輸入后的第一個電路。

    HIGHSIDEINJECTION:高端注入：一種變頻超外差式接收機設計，其中本地振蕩器的頻點高于載波頻點。，

    IF:中頻：是指當載波信號與振蕩器的信號混合后，超外差式接收機中所產生的差頻信號。

    IMPERFORMANCE:互調性能：一種衡量接收機對產生互調的信號的抑制能力。

    IMAGEREJECTION:鏡像及衍生頻率干擾抑制：一種衡量接收機抑制某種射頻信號的能力，這種信號由混頻器產生，與接收機工作頻點形成鏡像。在超外差式接收機中，鏡像及衍生頻率干擾抑制體現了前級過濾器的性能。

    INTERMODULATION:互調：即IM.由兩個或更多的信號混合從而產生疊加、差頻以及諧波倍數的信號。IM通常在接收機混頻器階段之前的增益放大器中出現，但也會出現在任何非線性設備中。

    ISOTROPICRADIATOR:等向性發射天線：一根完全非強指向天線（在所有方向位置上輻射平均）。此天線只作為數學概念存在，并且用作衡量天線增益的理論參考。

    LOWSIDEINJECTION:低端注入：在超外差式接收機設計中，本地振蕩器的頻點在載波信號的頻點以下。

    MIXER:混頻器：超外差式接收機中的電路或組件，用于混合振蕩器產生的信號與接收的載頻信號

    MULTI-PATH:多路徑：同時到達接收機天線的多路信號導致的情況。相同相位的信號會相互疊加，而不同相位的信號會互相抵消。

    OSCILLATOR:振蕩器：能夠在特定頻點產生信號的電子電路

    RECEIVERIMAGE:接收機鏡像及衍生頻率：超外差式接收機將會響應的一個二次頻率。鏡像及衍生頻率無論在載波頻率之上還是以下都是IF頻率的兩倍，這取決于接收機設計是“低段”還是“高段”注入。一個以接收機“鏡像及衍生頻率”頻點工作的射頻信號將會在混頻器中產生差頻信號，這與載波信號與振蕩器相混合而產生預期的IF信號一樣有效。

    RECEIVER:接收機：從發射機拾取無線電信號的設備，并將其轉換成音頻信號，再提供給音頻系統或錄音設備

    RFNOISE:射頻噪音：不是由發射機產生的無線電信號。通常聽起來像嘶嘶聲、靜態噪音或雜亂信號。射頻信號（無線電頻率干擾）即可為AM也可為FM調制的，它或是改變音頻信號，或是在音頻信號中加入背景噪音。

    RF:射頻：無線電頻率信號。也普遍用來指由無線發射機產生的無線電信號，或是被無線接收機拾取的其它信息源發射的能量。

    RadioFrequencyInterference射頻頻率干擾：使無線系統或音頻系統中產生噪音或跑頻的無線電干擾信號。多種多樣的信息源都可以產生射頻信號，這其中包括電子元件、計算機、切換電源、廣播的無線電信號以及戶外無線電設備。無線電信號能量可以進入音頻系統的組件中或改變電纜中的音頻信號，產生令人厭惡的噪音。適當?shù)钠帘魏推胶庖纛l電纜是預防射頻信號I問題出現在音頻系統中的最佳辦法。高品質的接收機是防范無線話筒系統中射頻信號I出現的最佳解決方案。

    SELECTIVITY:選擇性：接收機對接近于理想載頻信號頻點上干擾信號的抑制能力

    SENSITIVITY:靈敏性：接收機能夠在極弱的射頻信號強度下正常工作的能力

    SQUELCH:靜默：接收機中啞音的現象。當來自發射機的無線電信號太弱以至無法產生音頻信號時，接收機將會切斷或進入“靜默”狀態。“靜默”也是指擁有音頻啞音功能的接收機電路。

    SUPERHET:超外差法：這是“super-heterodyne.”的簡略形式，即兩個信號的混合而產生第三個信號。無線話筒接收機（與幾乎其它所有的接收機）都使用一個本地振蕩器產生一個參考信號，該參考信號與來自接收機天線的無線電信號混合從而生成另一個低頻信號（IF信號）

    SUPERSONICNOISESQUELCH:超聲波噪聲靜默：當超聲波噪音達到事先調整的強度時，將接收機音頻輸出啞音的方法十分普遍。在音頻頻帶(20到30KHz)之上的傳輸噪音的增強，通常暗示著系統信噪比不能產生足夠的可用音頻信號。

    THIRDORDERINTERCEPT:三次諧波抑制：對接收機如何可以出色地抑制由多重信號引發干擾的一種衡量標準。此指標說明了接收機如何能很好地抑制各種過載。這與射頻信號壓縮強度有直接關系。

    TRANSMITTER:發射機：使用者佩戴的設備，用于從話筒向接收機發送或“傳輸”音頻。實際上，發射機是將來自話筒的電子信號轉變成無線電信號，然后通過某種天線“傳輸”出去。

    UHF：超高頻（通常為300MHz至3000MHz）

    VHF：甚高頻：（通常為30至300MHz）

    高頻段無線系統通常為150到216MHz

    低頻段無線系統通常為30到50MHz

無線話筒應用（終結篇）

-----

無線話筒應用

    自由音頻、視頻制作人

    在美國有數以千計的“自由”攝影制作者。他們絕大多數是以個人為單位的，直接與電視制作公司、廣播網、廣告公司或者需要視頻音頻制作服務的企業客戶取得聯系。大多數“自由”攝影制作者更適合場地制作，很少提供后期制作服務。

    一種特殊類型的多通道無線音頻系統已經在自由制作人當中使用起來，該系統經常被稱作“背包式系統”。這是一個肩背式便攜裝備箱，里面有幾個無線接收機、一個便攜式調音臺、一至兩個連接到調音臺輸出的無線發射機、帶話筒和電線的話筒桿、各種各樣的音頻適配器、對講機、錄音機以及為攝像師準備的備用電池。這個十分繁雜的工具包，對于無線話筒系統而言使用環境來說很糟糕。

    調音臺的音頻輸出為一至兩臺發射機提供信號，發射機把信號送回?cái)z像機的接收機，因此整個視頻/音頻裝備都是便攜式的。這項技術大量應用在場地中的電視紀錄片的制作上。

    背包系統中無線操作的最大挑戰在于背包中調音臺輸出發射機總是在接收機幾英寸的范圍內。在任何多通道無線系統中把發射機和接收機擺放得如此之近決不是一個好的做法，可是，在場地制作中沒有其他的選擇可以取得做到像背包系統一樣輕便。為了確保系統可靠運行，在這本手冊的干擾一節中強調的檢驗過程是必須的。

    由于采用背包系統的最終目的就是其便攜性，也可以說系統時常在出現在不同的區域，比如從一個城市到另一個城市。因而，來自電視廣播信號和數不勝數的其它信息源的干擾是不能預測的。這就意味著唯一可以使這樣的裝備可靠地運行的方法就是使用具有極好選擇性和IM性能的高品質接收機，并且養成在每個新區域徹底檢驗系統的好習慣。盡管不容易，但它就是這樣。

    廣播新聞采集

    新聞采集場合通常會在短時間內擁擠進大量無規律的、分屬不同品牌和所有者的無線設備，這種場合下功能差的無線系統將無法勝任。安裝在攝像機上的接收機必須小巧且便于攜帶，而發射機也必須足夠結實以經受惡劣環境的考驗。因?yàn)楦�本沒有時間重新召集每一個人并且重新拍攝，所以要求射頻信號鏈路在第一次測試時必須可以正常工作。這或許可以解釋為什么很少有公司有能力制造可以為ENG提供可靠操作的無線系統。

    大多數ENG工作人員在任何時刻只使用一或兩個無線系統，這略微減小了運行無線系統的復雜性。可是，他們很少有時間進行任何檢驗過程，因此只有最佳選擇的、高品質的接收機才能夠可靠地工作。

    由于外接插式發射機具備的多功能性可以滿足每個場景拍攝對話筒的需求，它們是專業ENG工作人員的首選。最佳的設計可以與各種各樣領夾式、手持式以及強指向話筒一起使用，并且?guī)в幸粋�(gè)容易使用的輸入連接器，該連接器必須可以保證牢固連接。

    由于攝影機變小了，可以直接安裝到攝影機的接收機的尺寸也要求變小。現在的攝影機（尤其是數字的）輻射射頻信號噪音，這也會影響對安裝在攝影機上的接收機的選擇。只有具備很高選擇性的接收機才能夠抑制來自攝影機的射頻信號并同時保留可用的操作范圍。我們?cè)僖淮握f(shuō)，接收機的選擇性是最最重要的。

    教堂

    僅在美國就有超過450,000個教堂，這也許是無線話筒系統最大的市場了。雖然各種教堂提供的禮拜形式多種多樣，但是他們使用無線話筒的方式卻是一樣的。教堂無線系統應用領夾式或手持式發射機會使各禮拜儀式更加有效。

    教堂是“可預知的”使用場合，因?yàn)槎Y拜儀式通常在相同的場所且固定的時間舉行。婚禮、葬禮儀式以及其它類型的聚會都可能在不同時間出現，但絕大多數是提前預定好的。一些教堂關心用于無線發射機的電池價格，而其它則更關心電池是否會在使用中電量耗盡，從而造成儀式的中斷。然而無論在哪種情況下，用法仍舊是可預知的，并且要提前做好計劃。這和一些其他應用形成對比，例如新聞采集中無線應用幾乎沒有人注意而且總是在變換使用位置。

    大多數教堂的環境通常十分安靜，有專心致志的聽眾，還普遍擁有高品質的音頻系統。這使得無線系統中的微妙變化也會使聽眾感覺很明顯。這就要求選擇一個具有高信噪比輸出、音頻質量出色以及對干擾和失真問題又良好抑制性的無線系統。

    在某些儀式中，如果電子樂器廣泛使用，射頻信號環境可能會變得很復雜。許多不同類型的電子頻率合成器、風琴以及其它電子樂器可以發出強大的射頻信號能量，從而產生足夠的噪音以引發跑頻和無線話筒系統中操作范圍等問題。

    預算和價格因素經常是教堂所關心的事情。在價格和必要的性能表現之間找到最佳的平衡并不難，開始設計時只需思量一下即可。在預算允許范圍內安裝質量最好的無線話筒是最實際的做法，盡管這可能意味著需要購買時較長的等待時間。

   電影制作

    電影制作是對無線話筒系統產生最富聲譽的又極其苛刻的有挑戰性的應用之一。用于影片錄制音頻的技術在幾年前就發生了改變。現在采用現場實況錄音，后期制作中再將其“變得悅耳”或進行必要的修改，然后在合成中與圖像同步。在過去的年代里，在后期制作中最終的音頻經常配到原帶上，使用在攝影棚錄制的音頻制作為錄音的參考。

    隨著高品質無線話筒系統的出現，在后期制作中無須將演員的對白配到原聲帶上。在拍攝期間捕捉的音頻作為最終的音軌，這迫切要求無線系統能夠提供出色的音頻質量。

    電影行業需要高品質無線話筒系統的原因之一就是重新拍攝一個場景時要付出的昂貴費用。只有幾秒鐘的單一鏡頭很可能要花幾千美元。如果無線話筒系統發生跑頻，該鏡頭不得不重新拍攝，或者在后期制作中再把音頻配到原聲帶上時，這可能會十分昂貴。另外一個對高品質、高可靠性無線話筒系統需求的原因是現代影劇院配備有高品質的音頻還音系統。現在大多數人在自己的房間中安裝高品質音頻系統，經常帶有數字信息源。消費者或電影迷就習慣性的要求享受更高質量的音頻效果。

    在過去幾年中隨著信號處理能力的提高，許多后期制作工程師強烈要求在現場中采用近距離拾音技術（盡可能近的將話筒安放到演員嘴邊），然后修改音頻使之“符合于”圖像。一個人的聲變化完全取決于混音中有多少周圍噪音、回聲和回響。例如，通過簡單地傾聽背景噪音和回聲量可以很容易地說出某人的嗓音是在一間大屋子中（如倉庫）還是在一間小房間中。可以很容易地通過均衡和增加額外的背景噪音、回聲和回響使某人的嗓音聽起來像是在屋外、大屋子等等中發出的，但要消除背景噪音或回聲事很困難的，甚至是不可能的。無線話筒系統在電影制作中廣泛地使用，由于它們使近距離拾音技術很容易實現。在某種情況下，現場音頻調音臺或許會把背景噪音加進情景中以使聲音較好地“符合于”圖像。

    無線話筒系統在電影制作場景必須與多種類型的其它設備配合使用。例如，與無線發射機一起使用的魚桿式話筒比使用電纜的話筒更節省時間。制作用的音頻調音臺對不同的應用和聲音類型需要各種不同類型的話筒，并且可根據個人愛好選擇最佳的話筒頭。因而，使電影制作的無線系統能夠與所有常用類型的話筒頭兼容是勢在必行的。當看不見接收機時，發射機上精確的輸入增益調整功能就十分方便。

    劇院

    表演藝術涵蓋了無線話筒系統的不同應用。劇院就是一個最好的例子，通常它是一個多通道無線系統的應用。舞臺表演會提前進行排練，這有助于檢驗無線系統，但實際上實況演出是要在觀眾面前進行的，因此無線系統可靠的性能表現與錄制活動比較起來總是顯得更加關鍵。實質上，一些劇院無線系統的應用都是固定的安裝，經常使用同樣的設備進行制作。其它劇院表演則可能在全國巡回舉行，這使得運行一個多通道無線系統更加復雜。某些大型流動劇院巡回表演時會雇傭全職員工搭建并操作無線話筒系統。

    最有效、最實用的劇院無線接收機系統為一種機架式的裝配組合，它使用天線和功率分配系統。在任何多通道無線應用中頻率協調是必須的，但在巡回表演中這總是個問題。我們所關心的經常是無線系統自身之間的互調，通常可以通過適當?shù)念l率協調和仔細的安裝避免或?qū)⑵浣档椭磷钚∠薅取Ｈ欢�，如果進行巡回表演，那么來自外部信息源的干擾幾乎不可避免。唯一可應用在劇院的無線系統類型就是使用高選擇性接收機的高性能系統。

    舞臺演出

    在公眾眼中，在眾多無線系統的應用中，“擴聲音響公司”或者稱作“巡演公司”只占一小部分市場，但他們卻是無線話筒系統中重要的客戶。由于大型的巡演公司經常制作全國性的表演和主要音樂節目，因而總是受到觀眾的矚目。無線系統在該市場上的應用范圍從演唱用的手持式發射機到樂器用的腰包式發射機。

    巡演公司在國家或世界地區做巡回表演時經常被頻率協調問題所困擾。而區域性巡演公司可能不會碰到太多的頻率協調或可靠性等問題，但是音質與電視廣播或音樂會同等重要重要。

    在音頻舞臺上，接收機天線通常擺放在發射機附近。這有助于防止跑頻，甚至能夠減少臨近的外部干擾，但是舞臺上由射頻信號噪音（數字樂器和信號處理）產生的問題依然嚴重。

    所有大型制作開始之前要進行認真的頻率協調和測試。制作場地不僅在舞臺上使用無線話筒，還會使用許多無線電設備一起工作。在大型制作上總是使用無線電通訊和內部無線通訊系統。在我們有理由確信所有系統都可以安全可靠地運行之前，必須考慮所有無線電設備的操作頻率和互調。高選擇性的接收機在此種類型的應用中是必不可少的。

    大多數擴音應用包含一種“音樂形式”。以下簡單描述，適用于幾種基本類型的場所中。

    音樂會

    在現場音樂會中，有大批觀眾在場，并且經常進行直播。由于根本不可能重排某個場景，所以無線系統的可靠性就顯得尤為重要。音頻系統由人工進行操作，當某個的無線系統閑置不用時可通過控制臺手動進行靜音，因而接收機的自動靜默能力通常不太重要。大多數音樂會都有多通道無線系統，這就要求接收機必須具備出色的選擇性和互調性能。這通常使用專業天線，天線分配器以及其他一些多通道系統設備。另外，無線系統的計算機界面有助于遙控和監控控制，界面通常是遠離接收機機架的。

    接收機為高輸出的PA系統提供音頻信號，這使得系統的信噪比變成設計中一個需要重要考慮的因素。由于系統通常用于歌唱和樂器，發射機的輸入過載能力也就顯得十分重要。

    巡演公司制作音樂會時，會遇到的一種最難以解決的情況就是對頻率的選擇和協調。由于音樂會幾乎總是“一次成形”，演出開始后，幾乎沒有機會重新協調頻率。互調是十分復雜的，節目開始后在有問題的系統上嘗試切換頻率實在荒唐。在一個系統上通過切換頻率來解決射頻信號問題極易引發其它無線系統上新問題。可切換頻率接收機和發射機在演出開始后不能起到幫助或根本無能為力。

    在沒有考慮系統會對其它無線系統產生影響時，決不能改變一個無線系統的頻率。只可以在不同場次的演出之間進行頻率的改變，這時你會有充分的時間設計整體頻率協調的解決方案/只有在來兩場之間進行總體頻率調整時，才有時間改變頻率。大型巡演公司通常準備了“備用”無線系統頻率表，以備不時之需。

    夜總會

    夜總會中的音頻質量一點也不比音樂會中的低，但夜總會有一個明顯的優勢。假如夜總會與同一樂隊或音頻公司簽訂合同，讓他們?cè)陔S后的幾天或幾個星期在同樣的舞臺上進行相似的演出時，因?yàn)椴煌瑘?chǎng)次的演出總是在同樣的地點進行，因此可預知的無線系統的潛在問題并輕松的解決。

    巡回樂隊

    無線系統在音頻加強方面的另外一個應用與旅行傳教士有關。通常，這種場合中的應用包括講話時用的領夾式系統，唱歌用的手持系統以及樂器用的腰包式系統。

    經常使用10個通道的多通道無線系統。舞臺上通常有各種樂器，比如頻率合成器、MIDI控制鍵盤、打擊樂器、電吉他、功率放大器、監聽音箱等等。許多情況下，一個音頻公司就像與樂隊簽訂合同一樣，與巡回樂隊簽訂在大型場所做流動演出的合約。

    在舞臺制作使用的設備上，巡回樂隊的音樂制作通常與音樂會相同。音頻系統通常為高輸出的PA系統，制作當場進行，許多還進行實況直播或者為隨后的轉播錄像。在這種應用中無線話筒系統的要求與任何大規模的音樂會一樣，射頻信號環境也會困難一些。

   企業應用

    企業廣播電視的制作

    在許多大中型公司中有些部門的唯一職責就是為廣告或培訓生產錄像帶。在公司內部生產錄像帶與外包雇人制作的成本相當，加上購買使用高質量音頻設備的費用越來越低廉，使得許多制作計劃在企業內部進行。企業用戶或者租借無線系統，或者購買，這完全取決于他們使用無線系統的頻繁性。

    企業視頻制作用戶使用無線話筒系統來創作錄制題材。因?yàn)橛袉?wèn)題時每一個場景時常需要多次拍攝，這使無線系統可靠性的意義降低了，但重新拍攝場景所帶來的不便仍略高于高品質的無線系統的成本。

    企業培訓人員

    在企業市場中，流動培訓員總是需要使用無線話筒系統。這些人或者是公司雇員，或者是聘用的專家，他們走訪不同的地區或國家，為20到30人的小組或幾百人的大型團體提供講課或培訓。無線系統的應用（也可以借助其它直觀教具）已經成為一種標準需求。

    旅行培訓員用的無線系統必須適用于各種地理環境下的工作而免受干擾。通常，系統中的接收機必須提供足夠的音頻輸出以同時容納音頻系統和收錄機的輸入信號。由于培訓員需要到處走動，符合他們需要的接收機的大小和重量也成為選擇系統的主要因素。電源供電的接收機總是十分便利的，從而使演講者能夠把接收機放在房間音頻系統的音頻輸入插座附近，而不必設置較長的電源線或者在旅行時隨身攜帶較長的音頻線。同樣，通常用在現場制作的小型的接收機，對旅行演講者和公眾演說者都是非常有用的。

    婚禮和典禮攝像師

    對婚禮進行現場錄像已經變得和婚禮拍照一樣普遍了。雖然攝像師在婚禮中加進視頻制作看起來符合邏輯，但事實卻并非如此。這意味著，在婚禮上視頻公司和攝影師經常會同時在場進行工作。視頻制作也必須包含音頻，而音頻的加入可能會給攝影師帶來些麻煩，比如話筒線，夾式話筒等等。一個無線話筒系統不但能提高音頻質量，也會讓視頻人員和攝影師在一起輕松地工作（比如，地面上沒有電纜等等）。腰包式發射機幾乎可以和任何類型的話筒頭匹配使用，這樣可以使用一些極小體積、易于隱藏的領夾話筒頭。

    大多數初級水平的婚禮攝像師也開始提供大眾層次的視頻服務。這么做主要是因?yàn)樵O(shè)備的價位不同，另外一個事實是許多婚禮攝像師只在業余時間拍攝婚禮，而正式工作在其他地方工作。另外，真正高品質的婚禮視頻制作成本（多個攝像機和單獨音頻調音臺）對于大多數婚禮預算來講是不實際的。攝影師很少能對他們所提供的專業和廣播級設備的服務收取足夠的費用。這便產生了一個奇怪的矛盾。一方面，由于他們不可能對場景重新進行拍攝，所以婚禮中要求真正高品質的無線系統。然而，在另一方面，由于有限的婚禮預算，使用廣播級設備進行拍攝經常使攝影師入不敷出。。

    在婚禮上，由于無線問題而造成的音頻丟失很難恢復。即使在理論上雙方的婚禮宣誓可以重新進行，但新娘、新郎或任何一位家庭成員自然會對制作人產生不好的印象。這說明做好預先計劃和使用高品質無線系統是十分重要的。由于大多數婚禮會在教堂舉行，協調用于視頻拍攝的無線系統和教堂使用的設備也是非常關鍵的。這包括在典禮開始之前進行徹底的步行測試和檢驗，將所有的無線系統按實際使用位置放好，并打開進行測試。

    使用多個攝像機的制作中，在每個攝像機上使用一個發射機和一個匹配的接收機是很合理的。大多數先進的制作中，需要合理安排無線話筒系統的位置，并將為音頻調音臺提供信號的接收機置于中央位置，。將調音臺的輸出信號再傳送給一個或多個無線發射機并通過無線電信號將混合的音頻傳送回各自的攝像機。當然，同其它多通道無線系統一樣這種類型的設置需要進行預先設置和檢驗。如果在典禮舉行期間向攝像機發送的無線信號出現了問題，也可以在調音臺的位置使用一個錄音機，用它來記錄備份音頻資料。

    其它特殊的應用

    無線話筒系統的其它應用包括：

    拍賣人廣泛地使用無線話筒系統，因?yàn)樗麄兘?jīng)常需要來回地走動（無線系統的移動性）。銷售給拍賣市場的大多數無線系統只是完整的便攜式音頻系統的一部分，為了免提使用，通常需要與頭戴式話筒配合使用。

    樂隊指揮在樂隊行進排練和現場表演期間使用無線話筒系統。排練用的無線系統通常與一些便攜式音頻系統結合使用。在表演期間使用的無線發射機范圍從安裝在樂器上的腰包式發射機到手持式發射機（它為直接安裝在房間或體育場館的音頻系統中的接收機提供信號）而種類繁多。

    無線話筒系統在魔術表演中的應用只占一小部分市場，但確引人關注。在多數情況下，魔術師會把話筒隱藏在各種不同的服裝里，這意味著，多功能發射機能夠適應各種各樣的話筒。另外，魔術師經常參加不同類型的活動，因此他們所關心的是接收機的尺寸和射頻信號性能表現。很多魔術師喜歡“輕裝上路”，那么小型接收機將是最好的選擇。旅行者們也總是關心干擾問題，所以接收機的選擇性和互調壓制性能都是重要的考慮因素。

    賭場的經營成本通常幾百萬美金，其預算足可以承擔無線系統的支出。賭場為工作人員配備無線話筒，游戲結束后他們會在各個樓層上檢查BINGO卡。一般地說，一個賭場需要多個發射機，但每次從不需要同時操作兩個發射機。對賭場來講，最經濟的無線系統就是一個接收機和多個“一按即通”的發射機。

    通過以上十五篇文章，我給您詳細介紹了無線話筒的各方面知識，希望會對您有所幫助，相關問題可以瀏覽我們的網站www.dingrun.com！
