Jupiter Fusion 940顯示墻控制器

Jupiter是世界上首屈一指的拼接控制器廠商，在眾多的控制室集成商及廠商中，Jupiter是唯一一家專注于拼接控制器研發及生產的公司，產品以高性能及穩定著稱，為控制器的首選品牌。

Jupiter Fusion 940顯示墻控制器，能夠驅動20塊1600×1200分辨率的模擬或數字顯示設備及多達10路RGB信號輸入，堪稱業內高性價比的典范。通過提供靈活的數字與模擬輸入輸出選擇、完善的軟件套件和緊湊的2U機箱，Jupiter Fusion 940專用來滿足那些對性能和成本過分苛求的控制室應用。

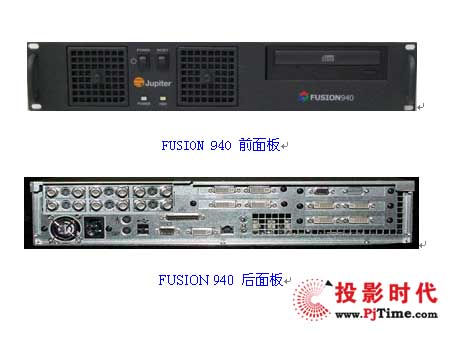

Fusion940硬件介紹：

    Fusion940包括一個2U的主機箱和一個4U的擴展機箱（選配），結構緊湊合理，性能卓越。

主要優勢包括：

 獨立的視頻總線（當輸入信號在單路顯示單元中顯示時，由獨立視頻總線處理，不需要經過系統總線，處理效率高。每顯示通道達32M顯存，最高支持輸出分辨率達1600×1200像素）

 自定義輸出像素（輸出分辨率可任意自行定義，如1400×1050。）

 10路RGB處理能力：

    RGB處理能力是Jupiter公司的核心技術，最低端的Fusion940即能處理多達10路RGB輸入信號，輸出畫面流暢且窗口可無限放大，這是由Jupiter公司自行設計的RGB芯片、板卡以及采用的后端縮放技術決定的。

    后端縮放技術是高端處理器才會采用的縮放技術，其原理是將RGB窗口的縮放處理直接交由圖形輸出卡處理，而非將放大后RGB信號經由總線傳輸給圖形輸出卡，這樣做的結果避免了放大后的RGB信號占用有限的總線帶寬，從而造成系統速度低下甚至崩潰。

 無數量限制的共屏能力（Jupiter在單路顯示單元中可顯示多路輸入信號窗口，包括視頻信號、RGB信號以及本地和網絡應用窗口，這一數量沒有限制。）

 信號窗口可任意拖放、放大、縮小、跨屏甚至全屏顯示。

Fusion 940 硬件指標列表：

機箱
電源擴展板口空氣過濾器	主機箱1個200瓦的電源，擴展機箱1個300w電源 16 個用戶可更換
主板
處理器系統內存外形因素擴充插槽	Intel Pentium 4 @ 3.0GHz 標配512MB DDR PC3200，可選1GB DDR PC3200 ATX 5個 PCI 插槽（通過擴展機箱可達16個插槽）
磁盤存儲器
硬盤驅動器 DVDROM	80 GB 硬盤 16x DVD-ROM
圖形顯示功能
圖形存儲器輸出數量顯示墻配置分辨率色彩深度指示器輸出信號	每個顯示通道 32 MB 2 到 20 個任何矩形陣列每個輸出通道 640x480 到 1600x1200 像素每像素16位硬件指示器 DVI-I 連接器（適合模擬和數字、包括DVI-I至HD15適配器）
視頻輸入
輸入輸入格式縮放和顯示	12 個合成BNC或 6個S-Video微型DIN NTSC、PAL 或 SECAM 窗口大小最大可達16000 x 16000像素，每個顯示通道有多個視頻窗口
RGB 輸入
輸入格式像素速率像素格式縮放和顯示	多達10個HD15輸入具有任何同步類型（合成、單獨、綠色同步）的RGB 高達 160 MHz 的像素鐘樣片 24 bpp 窗口大小最大可達16K x 16K像素，每個顯示通道多個RGB窗口
網絡接口
以太網	集成1個10/100/1000Mbps以太網（100BaseT）RJ45端口
機架固定的機箱
H x W x D 重量裝載重量	88mm x 437mm x 447mm 9.9kg 20kg
可選的擴展機箱
H x W x D 重量裝載重量	176mm x 434mm x 514mm 14Kg 19 Kg
操作環境
溫度濕度海拔高度	110-240V交流電，自動調節電源 50-60 赫茲主機箱為200 瓦，可選的擴展機箱為300瓦
電氣要求
輸入電壓行頻耗電量	110-240V交流電，自動調節電源 50-60 赫茲主機箱為200 瓦，可選的擴展機箱為300瓦
符合的標準
中國	3C證書
軟件支持提供中文系統（英文可選）
操作系統 視頻和 RGB 遠程訪問	Windows XP專業版，Linux可選內裝 ControlPoint 軟件 RemoteCursor - 通過局域網連接的遠程鍵盤和鼠標

一年來，Jupiter在中國市場取得了長足發展。在原有中高端產品的優勢基礎上，Jupiter改進的入門級控制器產品Fusion 940因極高的性價比而受到市場極大的歡迎與廣泛應用。同時，Jupiter全力投入的下一代控制產品PixelNet已經問世，以實現圖形傳輸?shù)娜珨?shù)字化。從07年5月開始，Jupiter持續在成都、上海和北京舉辦產品技術與交流會，展示Fusion系列控制器及PixelNet節點設備，得到了各地控制器業內人士的追捧。07年Jupiter在中國市場取得了200％的銷售增長。
