雙絞線VGA傳輸器方案

    采用的媒體播放系統最適合應用于星級飯店賓館與高級寫字樓內，雙絞線VGA傳輸器傳輸的VGA信號距離在300米至400米。同時可傳輸一路音頻信號，顯示器的分辨率能達到1024*768，這種傳輸方式保證了圖像的高質量。

    系統由“媒體播放系統（內有二塊四多屏卡、一塊二多屏卡）、ZY-VGA傳輸器（電子公告牌 CRT 顯示器距離超過5 米時，需要加裝ZY-VGA傳輸器；5 米內用 75-5 規格的 VGA 延長線即可）和公告牌監視器組成。

    ZY-VGA傳輸器器是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量視頻信號長距離傳輸的需求而專業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。使XGA（1024*768/60Hz）的傳輸距離達到300米，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸的需要。由于整個傳輸系統采用了加權零值拆分的平衡傳輸的專利技術，因此雙絞線在傳輸信號時不會對外造成EMI的干擾。此外，多出的一對雙絞線可以傳輸音頻信號。

應用：

• 液晶電視、等離子顯示廣告工程
• 大屏幕LCD幕墻顯示工程
• 工業自動化控制系統
• 醫療顯示系統
• 星級賓館、銀行、證券、金融顯示系統
• 軍事國防演習顯示系統
• 安防監控顯示系統
• 多媒體網絡教室顯示系統
• 長距離KVM延長切換器
• 長距離網絡服務器管理

    多屏顯示卡，以一機多屏，顯示不同內容為特色，給您屏現了一個全新的、豐富的顯示世界，使您能夠最大限度地運用軟件功能和系統資源，使您輕輕松松安排畫面，顯示一切。

　　多屏顯示卡采用高度一體化的，精致的設計與制造，并以出色的適應性，兼容性而應用于廣泛的領域。

　　一塊多屏顯示卡可同時支持兩臺或四臺顯示器。每一塊多插槽PC主機板上可同時插16塊多屏顯示卡，最多允許帶64臺顯示器，您可以把任何內容送到任意一臺不同的顯示器，也可以把一個畫面打滿所有顯示器。

　　為適合不同種類用戶的需要，多屏顯示卡給您提供了ISA、PCI等總線結構，以及512K、1M、2M等不同的顯示內存，給您最大的選擇空間。

    多屏顯示卡，給您提供了一個友好的人機交換界面，它操作簡單，在DOS，它僅僅通過寫入一個字節到I/O口即可完成屏幕間的內容切換。在Windows環境下，我們為您提供了Driver安裝程序，您的原Windows程序無須改動，而可直接運行。

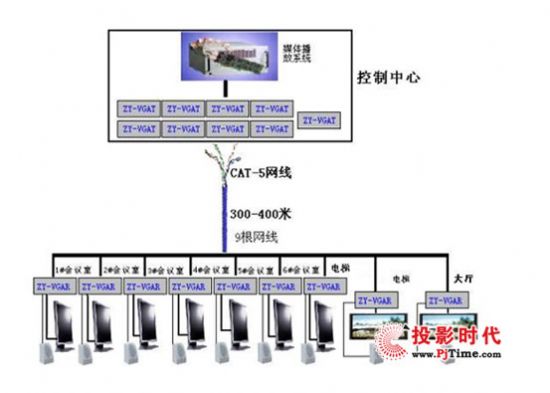

系統框圖

賓館視頻廣告信息發布系統

系統功能、設備選型及安裝與布線

二、系統功能：

    1、根據“賓館視頻廣告信息發布系統”的特點，利用已安裝的背景音系統播放聲音，如不需要用背景音系統，可利用網線傳輸音頻信號到每一臺液晶顯示屏內帶的音頻輸入。播放與畫面相同的音頻信號。

    2、由天媒體播放系統內部有采用的是多屏卡方式，因此可以在不同的液晶顯示屏上播放不同的內容，這樣可以針對不同地點的播放不同的視頻節目。也可以在所有的液晶顯示屏上播放相同的視頻信息（如：VCD、DVD、廣告片等）。

三、設備選型

   媒體播放系統可采用廣州訊通高科技有限公司的產品，也可以自己購買電腦插二塊ACM-670-4P-4M四多屏卡和一塊ACM-606-2P二多屏卡。

    雙絞線VGA傳輸器采用南通市智勇電子有限公司的ZY-VGA傳輸器。

    CAT-5網線采用一般的超五類網線

    液晶顯示可根據客戶要求選購，帶VGA輸入。

四、設備安裝與布線

1、媒體播放系統和雙絞線VGA發送器安裝在控制中心內，雙絞線VGA接收器安裝在液晶顯示屏處。

2、超五類網線穿管到每臺液晶顯示屏。

3、液晶顯示屏電源取就地電源。
