液晶電視AV復合視頻接口

    液晶電視是一臺顯示設備，需要有信號源提供圖像信號才能夠顯示各種各樣的畫面。液晶電視和信號源間要通過接口來實現對接并傳輸信號，不同的信號源存在不同的接口類型，因此液晶電視通常會配備多組不相同的接口供用戶選擇使用。

　　液晶電視常見的接口包括AV復合視頻接口、S-端子接口、色差接口、VGA接口、DVI接口、HDMI接口、有線電視接口等等。下面我們就來看看這些常用的接口究竟是什么樣的。

　　AV復合視頻接口

　　AV復合（Composite）視頻接口是目前在視聽產品中應用得最廣泛的接口，屬模擬接口，該接口由黃、白、紅3路RCA接頭組成，黃色接頭傳輸視頻信號，白色接頭傳輸左聲道音頻信號，紅色接頭傳輸右聲道音頻信號。

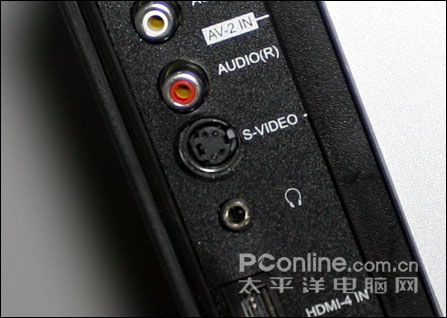

S-端子接口

S-端子接口

　　S端子，即分離式影像端子S-video（Separate Video），它實際上是一種五芯接口，由視頻亮度訊號Y和視頻色度訊號C和一路公共遮罩地線組成，只能輸入輸出視頻。

液晶電視色差分量（Component）接口

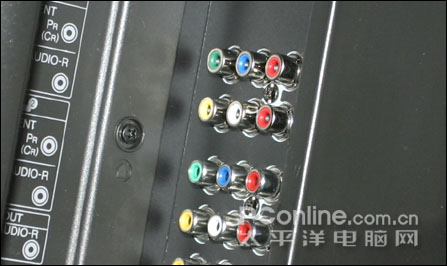

　　色差分量接口

色差接口

　　色差分量（Component）接口采用YPbPr和YCbCr兩種標識，一般利用3根信號線分別傳送亮色和兩路色差信號。這3組信號分別是：亮度以Y標注，以及從三原色信號中的兩種——藍色和紅色——去掉亮度信號后的色彩差異信號，分別標注為Pb和Pr，或者Cb和Cr，在三條線的接頭處分別用綠、藍、紅色進行區別。色差分量接口是模擬接口，本身不傳輸音頻信號。

液晶電視VGA（Video Graphic Array）接口，D-Sub接口

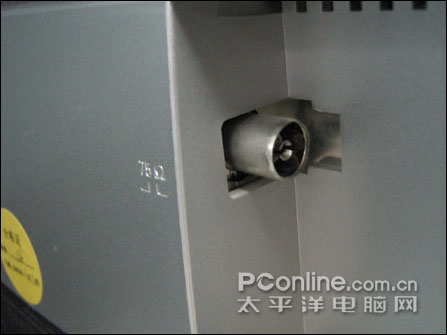

　　有線電視接口

有線電視接口

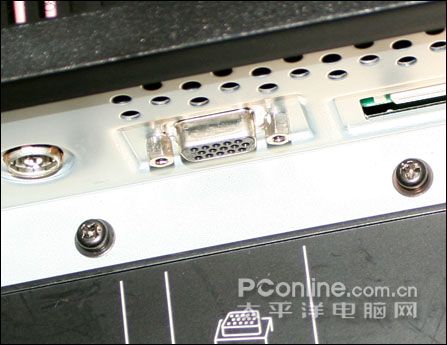

VGA接口

VGA接口

　　VGA（Video Graphic Array）接口，即視頻圖形陣列，也叫D-Sub接口，是15針的梯形插頭，分成3排，每排5個，傳輸模擬信號。VGA接口采用非對稱分布的15針連接方式，只傳輸視頻信號。

液晶電視HDMI

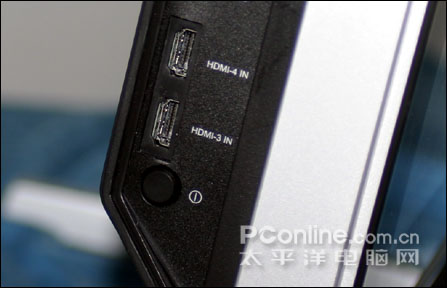

　　HDMI接口

HDMI接口

　　HDMI是新一代的多媒體接口標準，全稱是High-Definition Multimedia Interface，中文意思為高清晰多媒體接口，為19針數字接口，可以同時傳送視頻和音頻信號。

DVI-I\DVI-D液晶電視數字接口

　　DVI接口

　　DVI（Digital Visual Interface）接口，即數字視頻接口。目前常見的DVI接口有兩種，分別是DVI-Digital（DVI-D）與DVI-Integrated（DVI-I），DVI-D僅支持數字信號，而DVI-I則不僅支持數字信號，還可以支持模擬信號，也就是說DVI-I的兼容性更強。

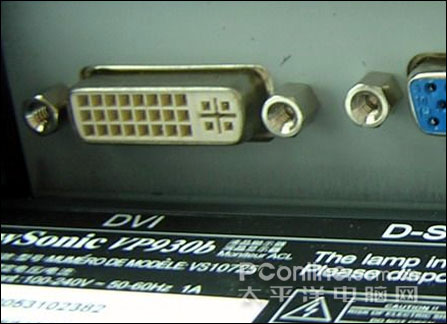

DVI-I接口

　　DVI-I插口是兼容數字和模擬接頭的，所以，DVI-I的插口就有24個數字插針＋5個模擬插針的插孔（就是旁邊那個四針孔和一個十字花）。

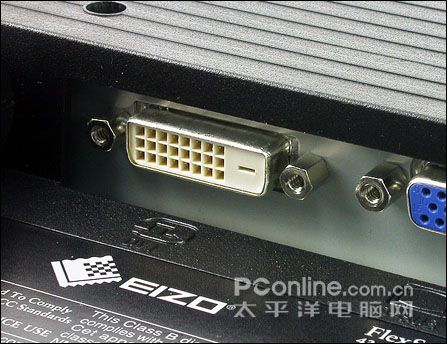

DVI-D接口

　　DVI-D插口是純數字的接口，所以，DVI-D的插口只有24個數字插針的插孔（沒有模擬的那個四針孔和一個十字花）。
