前言

1.

     2008年是中國人民驕傲的一年，奧運會將在華夏大陸掀起世界矚目的風潮。而隨之而來的大屏幕拼接技術，多通道投影輸出技術，正是這場科技風潮的技術顛峰，展現出它的絢麗魅力。

     現在的世界是一個自我展現的世界。所以人們對大畫面、多色彩、高亮度、高分辨率顯示效果的渴望越來越強烈，而傳統的電視墻、投影硬拼接屏和箱體拼接墻等很難滿足人們在這方面的要求。本公司本著科學性，實用性和先進性的指導思想，建設出多通道的圖象輸出系統，實現真正意義上無縫拼接。并且在不損失片源象素的情況下，完美呈現高清晰度，高分辨率的圖象視頻。

     為了提高各種國家科研機構的指揮監控中心，網絡中心，視頻會議、學術報告、技術講座和多功能會議的建立，我公司持續致力于視頻圖像處理技術研究和開發使其為我國科研成果和技術開發提供更科學，更嚴謹的支持。

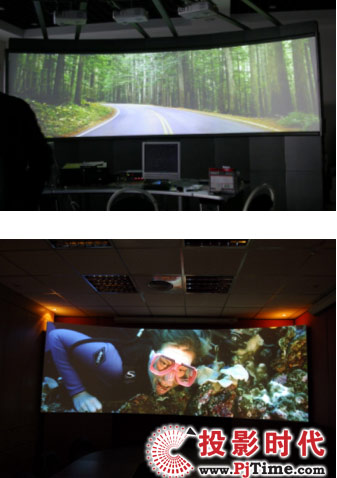

     利用科技研究的成果，本公司開發的二通道邊緣融合系統，成功的在北京化工大學的展示廳進行了信息化示點。通過多通道的屏幕展示，我們為用戶大信息量的科研交流提供了更加強大而有力的后盾支持。

系統設計目標

2、

    北京睿聯嘉業是一個從事投影解決方案的專業性公司。我們的多通道投影邊緣融合技術是利用獨家開發的圖形工作站實現多通道片源的融合播放。并且特有的強制同步處理技術，實時信號處理技術，融合邊帶羽化處理技術，融合邊帶圖形幾何糾正技術實現了重疊融合區域的亮帶遞減，無邊緣差別的完美融合。

3、系統解決方案

1、空間需求分析

   經過具體了解，室內空間情況如下：要求幕水平長度 米，幕高米。經過設計，采用3通道邊緣融合技術，將幕做成弧長 米，圓心角   度，高   米。

2、融合系統需求分析

    1，根據分析，多媒體播放全融合系統我們采用圖形工作站是型號T-3824的公共機。圖形工作站實現多通道片源的融合播放。并且特有的強制同步處理技術，實時信號處理技術，融合邊帶羽化處理技術，融合邊帶圖形幾何糾正技術實現了重疊融合區域的亮帶遞減，無邊緣差別的完美融合。

    2，在投影系統的選擇上，我們采用3臺投影機進行架設。在距離投影幕3-5米（根據投影機焦距具體計算距離）的地方1臺一組分為3通道進行精確安放。

    3，在投影幕的選擇上，我們將采用寶視L系列金屬硬幕。通過計算去掉融合區預留之后，幕長定為  米采用弧幕的形式，幕高為        米，圓心角為  度。

    4，在圖象處理系統選擇上，我們采用本公司研究開發的多通道圖象處理器。外置的形式使機器本身不會占用系統資源，更有著自己獨特的畫面渲染技術，可以更快捷流暢的輸出高分辨率的圖象文件。
在其他系統的選擇上，我們會根據具體的要求進行架構。

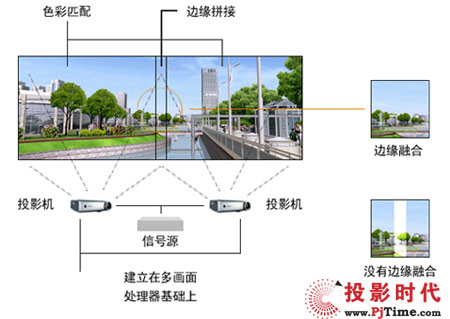

邊緣融合原理圖解

4.

邊緣融合無縫拼接的實現需要兩個步驟
第一步，邊緣疊加（edge overlapping）
將相鄰屏幕的拼接部分通過多屏邊緣融合控制器（如T-3824）作邊緣象素重疊處理。
第二步，邊緣疊加部分的消隱（edge feathering）
疊加部分會比周圍亮度高，通過T-3824內置功能實現光學亮度消隱，去除拼接縫。

產品介紹

5.

1．T－3824

    T－3824 是由北京睿聯嘉業科技有限公司生產的一款支持三通道多媒體播放的邊緣融合處理系統，它是由1臺公共機組成。可以支持三通道的數字或模擬信號的輸出，輸出分辨率可以達到支持目前市場最高投影機的1600*1200（可選功能），支持分辨率包括：2400*600（單屏800*600）、3072*768（單屏1024*768）、3840*1024（單屏1280*1024）。完美支持市場所有主流的正投幕與背投幕，不會出現任何的投影圖像失真與丟失現象。

2．多通道圖象處理器

    本公司的多通道圖象處理器采用外置形式，駕馭系統當前的圖形方案（包括 SLI™）來繪制所有2D、3D 和視頻，并增加多顯示支持。3D環幕儀用法簡便，只要用標準的模擬 VGA 監視器電纜線連接控制臺，系統就立即變身為 3840x1024 超寬銀幕。3D環幕儀 使用專利審查中的技術，把 3840 x 1024 Microsoft® Windows® 桌面分割為三個 1280 x 1024 的屏幕信息，再橫跨顯示于三臺獨立的 1280 x 1024 監視器。系統當前的圖形卡繪制的影像不會出現影像扭曲和原像素比例變更問題。

3．金屬硬幕

    在幕的選擇上，本公司推出寶視L系列的金屬硬幕，這款產品擁有增益高、色彩還原度好、使用壽命長、偏振光好. 適合現場環境比較大,室內光強. 尺寸不限.主要適用虛擬現實、三維仿真等大型項目。

4．控制調節系統

    這套邊緣融合系統的控制調節系統，完全由本公司獨自開發完成，僅僅使用鼠標和鍵盤就可以簡便的調節融合區的弧度以及幾何矯正，而且更可以加入遙控設備使操控變得更加隨意。

5．投影系統

    本公司的邊緣融合系統完美支持CRT、LCD、DLP系列的市場所有投影機，無任何兼容性問題。

功能介紹

1．T－3824

    圖形工作站實現多通道片源的融合播放，強制同步處理技術使多通道畫面更流暢，實時信號處理，應用調試像使用PC一樣簡單實時對視頻文件生成融合邊帶并做羽化處理，實時方便快捷的圖形幾何糾正的鍵盤級操作，支持DVI、VGA接口輸出，支持AVI、MPEG、RM等媒體格式，支持圖像同步,無圖像延遲。

2．多通道圖象處理器

    對圖形工作站輸出的圖象視頻信號進行分裂，加工。三通道投影機即可以利用融合處理實現高分辨率、大屏幕的圖像與視頻輸出，也可以各通道分別輸出不同的圖像與視頻，實現多窗口展示。

3．金屬硬幕

    承接投影系統輸出的圖象，利用自身的特點將完美的畫面感受毫無保留的展示給您。我們的方案采用L系列金屬硬幕的圓心角是120度，折光增益度為0.8-2.0。完美支持各種正投背投。

4．控制調節系統

    用簡單易懂的操作手段，就可以任意的調整融合帶的寬度，和弧度。并且加入的遙控系統可以更方便的調整播放速度與位置。

5．投影系統

    我們將采用最合乎您需要的投影機，配合我們完美的融合系統，展現給您最精彩的內容。

主要應用領域

     主要用于虛擬仿真、工業設計、展覽展示、數字影院、教育培訓等領域，應用范圍較廣。

技術參數

圖形工作站技術參數

金屬硬幕技術參數

參考報價：
