長線驅動器概念及用途

    工程中構建一個VGA信號傳輸、分配系統時，長距離傳輸是一個常見問題。 由于信號傳輸距離較遠，傳輸系統的參數及周?chē)�電磁環境對信號質量產生的影響不容忽視，常見到的現象表現為：圖像模糊、變暗、 拖尾和重影，以及圖像顯示不穩定（如：跳動或黑屏等）等。

    造成模糊拖尾和變暗現象的原因從原理上可分為兩部分，一是信號在傳輸過程中的幅頻特性既帶寬不夠而引起的模糊和變暗；二是傳輸過程中的群延時特性造成的拖尾現象。幅頻特性，簡言之就是不同頻率分量與幅度衰減之間的關系，以1024*768分辨率為例，一般認為其帶寬在90~120MHz之間，所以我們關心100米100MHz的衰減情況。就矩陣切換器和分配器而言，本身均帶有一定的提升和驅動能力，滿足信號傳輸不是問題，但考慮到接插件的損耗，此部分的提升和驅動能力在傳輸系統設計和分析時不予考慮。目前造成模糊、變暗、拖尾現象的問題主要集中在傳輸?shù)碾娎|上，因?yàn)閭鬏斨惺褂玫碾娎|，就幅頻特性而言，其衰減呈反對數型。

    為了解決以上問題，信號傳輸設備類廠商研發出了的長線驅動器，長線驅動器型信號分配器屬長線傳輸型分配器，它可較好的解決（圖象信號（視頻、計算機VGA、高清電視HDTV）在因傳輸線過長等原因造成的信號損耗，如解決圖像模糊、變暗、拖尾、重影以及圖像顯示不穩定（跳動或黑屏）等現象的專用驅動設備。我們一般在電纜的起始端，加入長線驅動器，有意放大線路上被衰減的信號，使得整個信號頻段完全恢復原樣，從而消除拖尾現象。長線驅動器廣泛應用于大屏幕顯示、多媒體顯示控制、視頻會議、監控等需要高品質圖象顯示的工程中。可以提高復合視頻、Y/C色差分量視頻、RGB、RGBHV、YPbPr 、YCbCr分量視頻的傳輸距離和圖象質量。

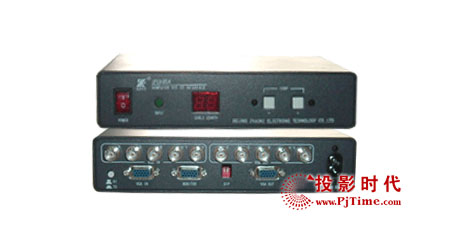

兆科IFU-105A長線驅動器

　　IFU-105A長線驅動器型信號分配器屬長線傳輸型分配器。輸入5BNC(RGBHV)或HD15針，輸出1為5BNC（RGBHV），輸出2為HD15針，監視口（MONITOR）HD15針。可以分離同步、復合同步、綠同步輸出。相比于其它品牌的產品，IFU-105A長線驅動器最大的特點是其傳輸距離可以自己調節，最大傳輸距離300米。可較好解決由于數據傳輸線過長等原因造成的輸出端設備（如投影機）顯示顏色失真，圖象、文字重影或拖尾等現象。

輸入接口： 1路5BNC（RGBHV）或HD15（VGA）
2個輸入端可互為環通輸出
輸出接口： 1路5BNC（RGBHV）
1路HD15（VGA）
監視輸出： 1路 HD15（VGA）
RGB模擬通道： 帶寬330MHz（－3db）
輸入阻抗75Ω或高阻,由阻抗開關設置
輸出阻抗75Ω
行場同步通道：輸入電平1－5Vp-p
輸出電平TTL
輸入阻抗75Ω或1KΩ(機內跳線設置)
輸出阻抗75Ω
復合同步 負極性
綠同步 負極性0.3V
傳輸距離： 75-3電纜最大傳輸距離300m，詳細傳輸距離設定見下表：

電纜長度（米） 10 20 30 40 50 60 70 80 90 100
開關設定 1 2 3 4 5 6 7 8 9 A
電纜長度（米）110 120 130 140 150
開關設定 B C D E F

對于75-2電纜,按上表數字的二分之一計算.75-5電纜按上表數字的2倍計算.

支持分辨率： 1600*1200
電源： 交流220V/50Hz
外形尺寸： 235×155×45mm
配件： VGA信號輸入線

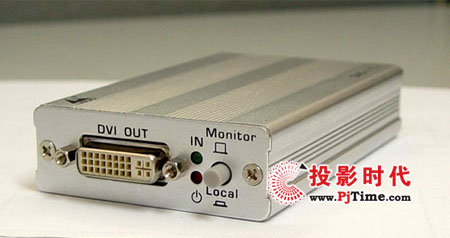

Creator　DVI-036長線驅動器

    Creator DVI-036長線驅動器是一款增強DVI信號的產品。在多媒體應用系統中，往往需要一個DVI顯示終端能在距DVI信號源有一個較大的應用范圍內顯示高清晰的畫質。但在DVI 1.0標準下,其最高的信號傳輸速率高達1650M Hz，有效應用范圍為5米，大大限制了源端與終端的距離。DVI-036長線驅動器產品專為解決這類工程問題而設計的，使源端與終端的有效應用距離達40多米（輸入傳輸距離最大可達36米；輸出傳輸距離最大可達7米）。支持最高分辨率高達1600×1200@60Hz；支持一路DVI信號輸入，一路DVI信號輸出；在設備工作時有信號指示燈，簡化了系統檢測　的時間，另外，該設備輸入支持Windows即插即用。

技術參數：
- 視頻信號帶寬:1.65Gpbs
- 輸入視頻信號電壓:1.2 volts p-p
- 輸入DDC信號電壓:5 volts p-p (TTL)
- 電源功耗:2 Watts (max.)
- 設備電源輸入:12VDC

CREATOT HDMI-040長線均衡器

CREATOT HDMI-040長線均衡器

    HDMI-040長線均衡器可將HDMI信號利用普通國產電纜傳輸，使源端與終端的有效應用距離達50多米,再現高清晰畫面。

    HDMI-040支持一路HDMI信號輸入，輸入均衡距離最大可達36米；一路HDMI信號輸出,輸出傳輸距離最大可達15米。可將具備HDMI接口的計算機或DVD機的音視頻信號通過HDMI-040長距離傳輸，高保真輸出高質量的音視頻信號，真正解決了系統中長距離傳輸?shù)膯?wèn)題。此外，HDMI-040 支持HDTV最高分辨率高達1080P；支持色彩深度達到24bit，長距離傳輸也照樣展現令人震驚的前所未有的清晰畫面。

利國DVID-1*1L信號長距離傳輸驅動器

    利國DVID-1*1L一進一出DVI信號長距離傳輸驅動器，是用于DVI信號長距離傳輸?shù)脑O(shè)備.它將DVI信號（DVI信號是將“R、G、B、H、V”信號數字化的新一種媒體信號）進行串并轉換，對信號進行整形后，再進行并串轉換。其可確保原始信號無失真地到達顯示設備。最遠傳輸距離可達20米，根據不同的傳輸距離，設備可以無限的連級使用，并且可以保證無損的傳輸信號。設備可24小時長年連續開機，操作簡單方便。

     產品特性：

支持1路DVI-D輸入和1路DVI-D輸出；
可復制后級設備的EDID參數到輸入口；
支持負載監測，能實時監測和顯示輸出通道是否連接有負載；
支持輸入信號監測，能實時監測和顯示當前各輸入通道是否有信號接入。

彩訊TMX9100 長線驅動器

　　彩訊TMX9100 長線驅動器是為工程應用設計的系列產品之一。采用同軸屏蔽線傳輸（彩訊采用雙絞線的傳輸?shù)拈L(zhǎng)線驅動器型號TMX9200）該設備主要用于解決因計算機信號長線傳輸引起的圖像拖尾現象；本設備具有兩個長線驅動口和一個不帶長線驅動的監視器接口，為方便工程使用，兩個長線驅動口分別采用BNC 接口和三排15 針D 型連接器孔型接口，監視器接口采用三排15 針D 型連接器孔型接口，輸入采用BNC 接口和三排15 針D 型連接器孔型接口兩種方式。本處所指的計算機信號包括R、G、B、H、V（三個模擬通道，兩個TTL 通道）的五路傳輸格式，如RGBHV、RGBS或RGsB信號，或多路復合視頻信號。最遠可以傳240M。

　　另外，為了方便工程應用，TMX9100 長線驅動器提供一個監視器接口和一個環出接口。監視器接口MONITOR 可直接連接到本地監視器。不必再進行其它操作。如果需要使用兩個本地監視器，可以把其中一個接到剩下的一個輸入作為環出使用的，比如輸入接VGA IN 時，RGB IN 可作為環出監視器接口使用。此時必須把RGB 開關按為高阻方式。

TMX9100驅動器

TMX9100主要特征

　　三組16級補償調整設置，更加迎合工程實際需求
　　可兼容最高達1600x1200的高質量的RGBHV計算機視頻信號傳輸
　　可兼容傳輸三路復合視頻、S-視頻、RGBS、RGsB、RGBs、YPbPr、YCbCr
　　H、V極性調整------同步信號反相功能

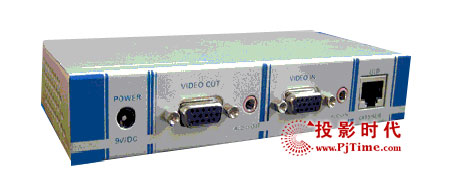

易控創新　ZY-VGAR300

　　北京易控創新科技有限公司生產的ZY-VGAR300接收器(VGA信號延長器、VGA信號長線驅動器)是VGA長距離傳輸?shù)慕邮掌鳎�它與VGA發送器配合使用可傳輸VGA信號300米，它專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量視頻信號長距離傳輸?shù)男枨蠖鴮?zhuān)業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。

　　ZY-VGAR300可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。接收端采用業界獨有的平衡輸入信號緩沖、地電位隔離、可變?cè)鲆娣糯蟆⑵胶?非平衡轉換、五段極點加權均衡補償、共模信號恢復、輸出增益調節、同頻信號解碼、高保真視頻分配等多級廣播級視頻信號處理技術，同時還具有連續的亮度和對比度控制，傳輸距離達到300米(1024*768/75Hz)，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸?shù)男枰�。由于整個傳輸系統采用了加權零值拆分的平衡傳輸?shù)膶?zhuān)利技術，因此雙絞線在傳輸信號時不會對外造成EMI的干擾。此外，多出的一對雙絞線可以傳輸音頻信號。

安科特 視頻長線驅動器

　ANT-BT200

    根據長線驅動器的采用的傳輸線纜不同有兩種產品。一種是采用同軸屏蔽線傳輸?shù)囊曨l長線驅動器，一種是采用雙絞線的傳輸長線驅動器設備。安科特 視頻長線驅動器ANT-BT200是一款采用同軸屏蔽線傳輸，具有兩個長線驅動口和一個不帶長線驅動的監視器接口，為方便工程使用，兩個長線驅動口分別采用BNC接口和三排D15針連接器孔型接口，監視器接口采用三排D15針連接器孔型接口，輸入采用BNC接口和三排D15針連接器孔型接口兩種方式（具有環出功能）。本處所指的計算機信號包括R、G、B、H、V（三個模擬通道，兩個TTL通道）的五路傳輸格式，如RGBHV、RGBS或RGsB信號，或多路復合視頻信號。

    視頻長線驅動器拓?fù)鋱D

視頻長線驅動器ANT-BT200主要特性：

    三組16級補償調整設置，更加迎合工程實際需求
    可兼容最高達1600x1200的高質量的RGBHV計算機視頻信號傳輸
    可兼容傳輸三路復合視頻、S-視頻、RGBS、RGsB、RGBs、YPbPr、YCbCr
    H、V極性調整------同步信號反相功能
    可享受廠家終身保修的承諾
