三菱 LVP-HC5000簡介

    三菱 LVP-HC5000是06年3LCD第一款1080P家用投影機， LVP-HC5000的出現也打破了高清投影儀高昂的價格底線，因此它一上市就引起業界廣泛的關注。三菱的1080p LVP-HC5000投影機憑借較高的性價比優勢，更是低端價位1080p系列投影機中的代表。因此這款投影機成為許多發燒友的執愛。

　　：

    三菱LVP-HC5000高清投影機采用了愛普生最新0.74英寸1920x1080液晶面板，其液晶面板是采用無機配向膜C2FINE技術的D6-HTPS芯片。和老式的有機配向膜、水平液晶層的D4、D5芯片有本質上的差別，壽命延長至3～4倍。另外，在不施加電壓的狀態下，液晶分子采用垂直于玻璃底板的排列方式--“NormalyBlack”方式。因此，與“Normaly White”相比，提高了黑色表現力，可實現高對比度。

    三菱LVP-HC5000高清投影機配載動態Iris技術，自動光圈機能能夠根據外部亮度和輸入信號的內部信息智能調整光圈，大副提高畫面對比度，最高可達10000：1動態對比度（在Auto Iris模式下）；亮度為1000 ANSI流明。

    三菱LVP-HC5000機身上配備了光學1.6倍的電動變焦鏡頭，其由含3片ED鏡片的14組17片鏡片組成，采用電動方式。投影鏡頭還具有上下75%、左右5%的電動鏡頭移動功能，非常方便安裝使用。1.6倍可變焦鏡頭能確保在3.1米距離內投射出100英寸的畫面（ 16：9）。在接口配置上， 三菱LVP-HC5000投影機也非常強大，包括1路HDMI高清數字接口、1路DVI-D HDCP數字接口、1路Mini-D-Sub 15Pin RGB計算機接口、1* RCA, 1 * S-Video, 1 * RCA (Y, PB, PR)，還有1路立體聲輸出。另外還有RS-232C控制端口和USB端口。

　  為了能夠讓更多發燒友全面了解這款高清投影機整體上的架購，我們搜集了這款投影機解剖版的真機圖片，從里到外展示三菱LVP-HC5000的結構。

外觀圖

三菱高清投影機LVP-HC5000_外觀圖一



三菱高清投影機LVP-HC5000_外觀圖二

   三菱家庭影院投影機過去一直DLP技術，一慣“經典”的扇頁型的鏡頭居中產品設計。而這次推出的HC5000新品因為是采用3LCD技術，因此在外觀上有些不同，有點類似的專業工程類投影產品，機身略顯龐大，時尚元素有待加強。

三菱高清投影機LVP-HC5000_外觀面板圖 各基本操作都可通過按鍵實現。

    為了防止錯誤的操作，電源開和關分別采用了獨立的設計。其中可以一鍵開始，但關閉電源則需要2次按鍵實現。從打開電源到HDMI輸入圖像被投影，中間大致需要時間為52秒，但在關閉安裝菜單等顯示后時間大致為20秒，也就是說可以達到標準的啟動速度。

三菱LVP-HC5000高清投影機 接口

    從上面的三菱LVP-HC5000投影機背面接口圖看出，其包括1路HDMI(HDMI 1.2接口，愛普生TW1000是最新1.3)高清數字接口、1路DVI-D HDCP數字接口、1路Mini-D-Sub 15Pin RGB計算機接口、1* RCA, 1 * S-Video, 1 * RCA (Y, PB, PR)，還有1路立體聲輸出。另外還有RS-232C控制端口和USB端口。接口配置還是非常齊全，能滿足家庭各種一影音連接需求。

側面散熱分解

三菱高清投影機LVP-HC5000 側面圖



拆解下來的防塵網



翻個正面看防塵網

    三菱LVP-HC5000高清投影機的空氣吸入孔在機身右側，而機身左側則是排風位。為了不影響吸氣和排氣散熱，投影儀固定部分被設計在機身底部。由于排氣孔在機身側面，所以不會出現正面漏光的情況。另外雖然機身左側有輕微的漏光，但不影響畫面投影。

鏡頭燈泡篇

三菱LVP-HC5000投影儀機身上配備了光學1.6倍的電動變焦鏡頭

    三菱LVP-HC5000家用投影機配備了1.6倍電動變焦鏡頭，其由含3片ED鏡片的14組17片鏡片組成，采用電動方式。投影鏡頭還具有上下75%、左右5%的電動鏡頭移動功能，非常方便安裝使用。1.6倍可變焦鏡頭能確保在3.1米距離內投射出100英寸的畫面（ 16：9）。

從 三菱LVP-HC5000家用投影機 分解下來的投影燈泡

     三菱LVP-HC5000家用投影機的投影燈泡為160W輸出的UHE(VLT-HC5000 LP)，亮度力1000流明。其壽命最高能達到5000小時，一般的投影機燈泡壽命為2000－3000小時，而HC5000燈泡能達到5000小時的使用壽命確實頗讓人感到意外。

從 三菱LVP-HC5000投影機 分解下來的鏡頭

主板電路、HQV芯片、D6-HTPS芯片

開始分解 三菱高清投影機LVP-HC5000內部構造

    打開投影機的外面白色盒子，我們看到一個巨大的金屬保護屏，在這個保護屏下是LVP-HC5000的電路血液循環系統——主板。

三菱高清投影機LVP-HC5000 主板電路

將主板電路掉過頭來看看

mandatory Pixelworks芯片



三菱LVP-HC5000投影機配載了美國Silicon Optix公司最新開發的HQV技術的Reon VX芯片

    HQV(Hollwood Quality Video)意思即是能達到好萊塢(影院)質量的視頻影像，我們稱主力奸萊塢精美色彩轉換技術。HQV其實算不上是新技術，只是在影像產品中以前一直應用得不多，隨著近年高清的迅猛發展，HQV技術才被慢慢重視，其功能非常強大，能夠以像素點為單位，進行高精度逐行轉換和畫面降噪處理，倍頻輸出1080P信號，其效果明顯超過DCDi，以前都只使用在專業視頻器材中。現在一些高端的視頻器材也出現了HQV的身影，比如我最近關注的天龍碟機DVD-2930，三菱投影機HC5000，它們都有使用HQV技術。

    HQV可以類比于在多聲道音頻技木中的THX影院標準，不過HQV只是技術授權而不是標準的認證罷了。目前，HQV技術芯片主要由美國Silicon Optix公司開發生產。HC5000采用的是Silicon Optix公司最新開發的HQV技術的Reon VX芯片，可實現10位高精度的IP轉換和降噪等處理，在信號處理、色彩校止等各方面都接近子好萊塢標準畫面。

三菱LVP-HC5000投影機 采用無機配向膜C2FINE技術的D6-HTPS芯片

    愛普生D6第六代液晶面板的優勢不僅僅只是在分辨率的提高，更重要的一點是工藝上比以前的液晶面板有了很大提高。液晶顯示技術最大的難點之一點就是對比度難以提高，原因是光線照射到液晶格時，即使是全導通的情況下，仍然會有光線透射出來，這也是液晶顯示黑色不夠深沉的原因之一。D6液晶面板采用了C2 Fine(Crystal Clear Fine，全透明清晰)技術，配向膜中采用了無機材料，呈垂直方向?qū)盈B排列于玻璃底板，使傳統的“Normaly White”模式改變力“NormalY Black”，也就是說，在不通電的情況下，液晶分子垂直排列于玻璃底板上，阻斷光線的通過，使影像在表現黑暗位時避免了因透光而出現的灰暗和細節的損失。C2 Fine技術不僅使液晶的對比度得到大幅提高，而且其使用壽命也比前幾代產品延長了3-4倍。

內部展示二

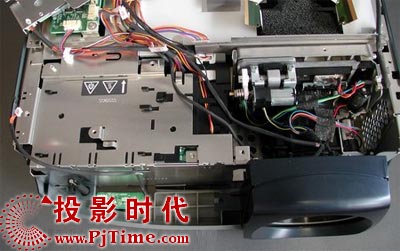

解剖三菱高清投影機LVP-HC5000_內部構造圖

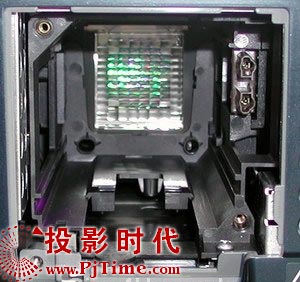

解剖三菱高清投影機LVP-HC5000_內部構造圖二

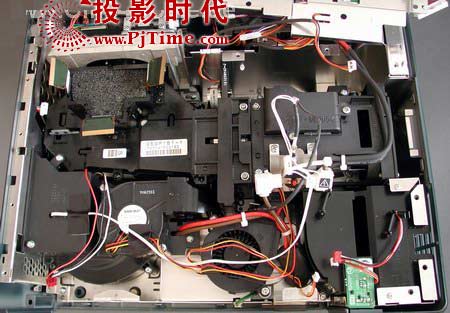

解剖三菱高清投影機LVP-HC5000_內部構造圖三

    總結：高清與我們越來越近，向高清靠攏無疑是投影機發展的大趨勢，三菱低價推出的1080P高清投影機HC5000在高清市場上激起了不小的波浪，除了1080P作為賣點之外，出色的鏡頭配置和優秀的視頻處理技術也使HC5000競爭力大增。接口方面包括了1組HDMI和1組DVI-D的高清數字接口，視頻輸出包括分量輸出及VGA接口等，完善的接口使其在各種場合使用起來都非常方便。這款1080P投影機而且不貴，是一款高性價比的投影機。通過本文對三菱HC5000投影機的由外到里的全面解剖，相信大家一定對HC5000更深入的感性認識。
