450MHz超高帶寬高性能大型矩陣研發背景

    CREATOR是國內規模和產銷量最大的專業矩陣生產廠商之一，在高端矩陣生產上，更是國內首家能夠生產通過450M（-3dB）以上帶寬認證的64系列與128系列RGB矩陣的專業廠家。RGB64系列與128系列，也是CREATOR研發團隊歷經三年，依據大量而廣泛的工程應用方面的數據，在工藝、結構及性能上作突破性提升，使得該系列產品持續領先于其它普通的同類RGB矩陣。

    眾所周知，與中小型矩陣相比， 450M(-3dB)以上高帶寬大型RGB矩陣的開發難度是成倍地提高的。首先，大型矩陣構建時就意味著要用更多的內核IC與相關元件，要占用更多的PCB板面積，要動用更多PCB板層，要用到的更多IC之間的連線，要消耗更多的電能，要產生更多的熱能，要面對更多的熱穩定問題。




 圖一：CREATOR研發中心                 圖二：矩陣項目組


    同時，大型矩陣必然會要求面對在更復雜的應用場合下使用的挑戰，如用到復雜的冗余三相交流電供電、信號煩多、傳輸路長、信號線跨度大等，亦要考慮到與各種相關接口設備的級聯，如五類線傳輸器、光纖傳輸器、長線驅動器、倍線器等關聯使用，并且要考慮各種終端顯示設備的完全兼容等問題。而這此設備規格、性能不一，可能是專業設備，也可能是“有中國特色，要求有超強糾錯功能才能應用”的設備。

    除去設備兼容上的要求外，還要考慮施工問題。選用大型矩陣，往往是因為信號源過多，需要交叉切換。所以，傳輸線材也多，造成施工難度加大，而且施工技術以及線材的選用，都使實際顯示效果有重大影響。

    因此，大型的矩陣電路的適應性及兼容性方面的設計變得尤為重要，對設計的立項標準及相關檢測設備也具有相當高的要求。

    從經濟角度及影響力方面，大型矩陣的成本及應用場合，都不是一般的小型投影工程能夠涉及到的，大部分都是應用在軍隊、政府、指揮監控等重要部門，所以系統的穩定性、連續工作性、成像性能等，都是極其重要，哪怕有一點出錯，就會影響到整個應用系統的使用，造成嚴重后果。

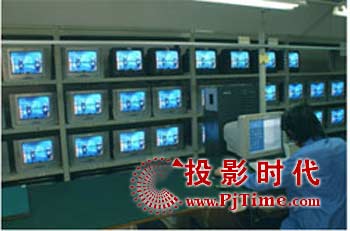

 圖四：出廠前的矩陣模擬應用測試                  圖五：模擬應用測試線


    綜上所述，大型矩陣的研發與生產，并不是簡單的線路改造、增加幾塊芯片就可以完成的。必須經過一系列的研究調查、實例分析，制訂出嚴格的設計標準，依靠技術和經驗的積累，并配備先進的檢測儀器和環境，才能進行一個高標準的產品立項。CREATOR 64系列與128系列高帶寬RGB大矩陣，就是在這種情況下，在國內首行研發出了450MHz超高帶寬的高性能大型矩陣。

 圖五：模擬應用測試線

CREATOR高端RGB矩陣切換器的重大突破

    CREATOR擁有國內AV行業中較大規模的產品研發中心，投入巨資引進了一批國外先進的檢測儀器，數十位資深的研發工程師在這里完成產品的技術論證和應用研發。其中矩陣項目組，共有十多位成員進行理論及應用研究，完成從基礎理論到實際應用產品的研發過程，無論從圖像處理技術、芯片選用、電路設計、測試環境以及工程應用反饋等，均全程進行跟蹤，使CREATOR大型矩陣一直保持最高的標準。在該系列產品在以下幾個方面有著重大突破。

    首先，采用了分段補償技術，突破核心芯片的帶寬限制，從而把矩陣帶寬提升到450MHz的歷史新高點。

    第二，深度應用嚴格與精準的信號完整性(SI)處理技術，包括國內率先采用6層電路板設計布線方案，包括64系列及以上的RGB矩陣應用了插卡式RGBHV-A信號分箱結構，將矩陣的全頻帶響應控制在更平滑的范圍，同時將矩陣串擾推進到理想低點。

    第三，為保證任意一個輸入通道到輸出通道的響應都穩定在450M(-3dB)以上，更是對PCB進行整體建模，與反復測試驗證相結合的方法，達到響應穩定性的收斂。

    第四，為保證大矩陣中數量眾多的元件都具有足夠穩定性，85%的元件采購都是由全球排位前三位的供應商提供的，如MOLEX、SAMSUNG等，其它的15%中，每個元件至少也是來自具有嚴格認證的供應商。所有元件必須經過一整套嚴格的元器件進倉前認證測試篩選，如金屬器件必須通過嚴格的鹽霧測試，如電氣元件必須通過嚴格的高溫測試，如所有的接插件必須通過嚴格的鹽霧震動測試，另外所有成品在入庫前必須經過嚴格的72小時老化測試。

    第五，為保證大矩陣具有完善的兼容性，CREATOR研發團隊分批、分階段到全球有代表性的工地，實測第一手應用狀況的數據。

    第六，為保證操作的快捷與人性化，部分型號特引入了CREATOR成熟觸摸屏控制模式， 配合紅外遙控、RS-232串口控制、軟件控制方式或最新可選的基于WEB的IE控制方式及豐富的控制操作指令集，讓用戶應付自如。

    第七，為保證在眾多復雜的安裝使用環境下，產品有著同樣出色的性能表現，我們加入了V2.0的靜電保護技術、主控制uC的看門狗技術、斷電現場記憶保護技術。

    第八，引入了HV同步校正技術和增益補償技術，繼續提升畫面穩定的效果。

    第九，堅定應用美國ATMEL的AVR系列高端處理器，保證高速系統處理速度，切換時間小于200nS，大大減少了黑屏時間。還有更多更多的細節提升與完善，CREATOR讓產品做到了盡善盡美，并且通過了時間和實踐的雙重考驗，從而讓CREATOR的產品成為擁有國內最多工程應用案例的產品之一。

    例如：CREATOR在國內首家生產出RGB128系列矩陣并成功應用到了北京總參某部的工程項目中，同時RGB64系列以上矩陣以其過硬的技術和穩定優良的表現獲得了廣大客戶的認同，典型用戶包括烏市某公安局、四川某軍區、深圳某公安局、湖北某指揮學院、廣東某軍區等等。

    CREATOR已經通過了TUV公司的ISO9001-2000國際質量體系認證和歐盟的CE認證，產品生產執行ROHS歐盟環保要求標準，完全符合國際標準。

    CREATOR 高端RGB系列大型矩陣主要應用于廣播電視工程、多媒體會議廳、禮堂、舞臺、大屏幕顯示工程、電視教學、指揮控制中心等專業高端場合。CREATOR產品以其更豐富的產品線和高檔優質的產品贏得了廣大用戶的歡迎，產品暢銷海內外，遠銷歐洲、美國、東南亞、澳洲等地，用戶包括政府、軍隊、企事業單位、學校等，深受廣大用戶的喜愛和好評。
